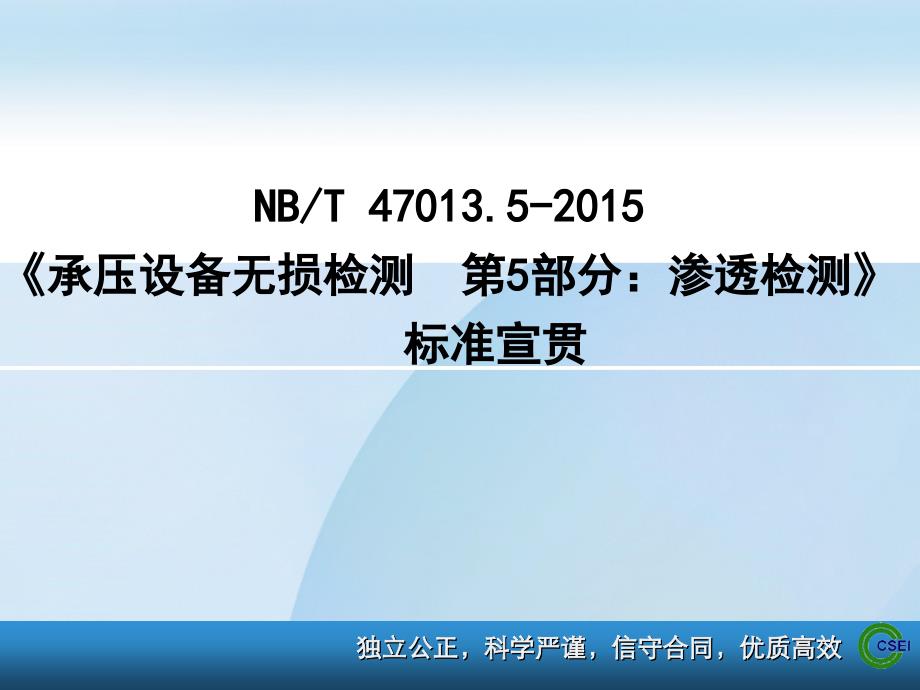

NB/T 47013.5-2015 《承压设备无损检测 第5部分：渗透检测》标准宣贯,目 录,一、本标准历次修订情况 二、修订过程 三、标准修订技术路线及进展 四、修订主要内容 五、基本结构 六、 NB/T 47013.5条文及释义,修订过程与背景,1、设备安全保障要求的提高 承压设备高参数、大型化、长周期、极端工况发展趋势 二千吨加氢、万立球罐、深冷容器；RBI（基于风险评估的设备检验技术）、预知检测… 2、技术发展的需要 JB/T 4730-2005实施以来，我国无损检测技术水平有了较快提高 原有无损检测方法中的新技术层出不穷：管板射线、焊缝涡流… 新的无损检测方法不断推出和完善：TOFD、DR、脉冲涡流检测… 3、其他法规标准的修订与进步 固容规-2009 锅规-2012 GB150 -2011,一、本标准历次修订情况,JB741-80（附录6）————标准起草人：刘亚新 《钢制焊接压力容器技术条件》 GB150-89（附录H）————标准起草人：刘亚新 《钢制压力容器》 JB4730-94 ————主要标准起草人：刘庆 《压力容器无损检测》 JB/T4730.5-2005 ————主要标准起草人：范宇 NB/T47013.5-2015 ————主要标准起草人：范宇 刘德宇,二、修订过程,2011年全国压力容器标准化技术委员会下达标准制订计划 2012年10月12日国家能源局“国能科技字（2012）326号：国家能源局关于下达第二批能源领域行业标准制（修）定计划的通知”第29项“承压设备无损检测 第5部分：渗透检测”正式下达标准制订计划 根据2011年1月11日NB/T47013(JB/T4730)《承压设备无损检测》北京会议进行分工和进度安排，确定了NB/T 47013.1 ～ 13的负责人，对标准体系进行构思。
二、修订过程,2012年3月完成——标准讨论稿 2013年3月完成——标准征求意见稿 2013年7月组织专家进行预审在此基础上，完成标准送审稿 2013年12月全国压力容器标准化技术委员会对标准进行终审，形成标准报批稿三、标准修订原则及贯彻要求,1、以原JB/T4730.5为基础进行修订，尽量少改动； 2、标准格式符合GB/T 1.1-2009《标准化工作导则 第1 部分 标准的结构和编写》的规定； 3、与国家法规、法律和有关标准相一致； 4、参考ASME、EN、ISO等先进标准；参考ASME第Ⅴ卷第六、七章的内容 5、统一了标准化对象的名词、术语、技术要求等 6、贯彻标准的要求和措施建议四、修订主要内容,1、扩大了检测温度适用范围 （原10～50℃，现5～50℃） 2、修改了规范性引用文件 3、增加了术语和定义 4、增加了工艺规程的内容 5、增加了安全要求的内容 6、修改了渗透时间及温度、显像时间、观察的内容 7、增加了渗透检测记录的要求,五、基本结构,本标准结构 1 范围； 2 规范性引用文件； 3 术语和定义； 4 一般要求； 5 渗透检测基本程序； 6 渗透检测操作方法；,JB/T4730.5结构 1 范围； 2 规范性引用文件； 3 一般要求； 4 渗透检测基本程序； 5 渗透检测操作方法；,五、基本结构,本标准结构 7 在用承压设备的渗透检测； 8 检测结果评定和质量分级； 9 渗透检测记录和报告。
2个附录JB/T4730.5结构 6 质量分级； 7 在用承压设备渗透检测； 8 渗透检测报告 2个附录标准格式要求 1 范围（按照GB/T1.1-2009《标准化工作导则 第1 部分 标准的结构和编写》6.2.2的规定） NB/T47013（JB/T4730）的本部分规定了……… 本部分适用于……… 2 规范性引用文件（按照GB/T1.1标准 6.2.3） 下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件主要变化或释义：,3 术语和定义 界定的以及下列术语和定义适用于本文件 4 一般要求 4.1 人员 4.2 设备和器材 4.3 工艺规程和工艺卡 4.4 安全警示…（中间章节根据需要自行确定） （最后两章标题如下） 检测结果(缺陷)评定和(质量)分级 记录和报告,1 范围 NB/T 47013的本部分规定了承压设备的液体渗透检测方法和质量分级 本部分适用于非多孔性金属材料制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。
六、NB/T 47013.5条文及释义,本标准条文,JB/T4730.5条文,六、NB/T 47013.5条文及释义,主要变化或释义： “或非金属材料”取消， 在NB/T47013.1-2015中规定适用于金属材料制压力容器JB/T4730.5条文,六、NB/T 47013.5条文及释义,本标准条文 2 规范性引用文件 GB 11533 标准对数视力表 GB/T 12604.3 无损检测 术语 渗透检测 JB/T 6064 无损检测 渗透试块通用规范 JB/T 7523 无损检测 渗透检测用材料,六、NB/T 47013.5条文及释义,本标准条文 2 规范性引用文件 NB/T 47013.1 承压设备无损检测 第1部分：通用要求,JB/T4730.5条文,主要变化或释义： 1、 (GB/T 5097-2005/ISO 3059:2001)无损检测 渗透检测和磁粉检测 观察条件 删除 05版标准荧光渗透剂效率测试要引用该标准附录，现在该标准取消了附录A中荧光渗透剂效率，等同采用欧洲标准 2、GB/T 5616无损检测应用导则 删除这部分应该是NB/T47013.1中的内容，不应该在本部分中提及。
3、JB/T 9213-1992无损检测 渗透检查 A型对比试块 删除采用JB/T6064-2015无损检测 渗透试块通用规范六、NB/T 47013.5条文及释义,六、NB/T 47013.5条文及释义,主要变化或释义： 4、JB/T 9216-1999控制渗透探伤材料质量的方法删除原标准废除，没有替代标准采用JB/T 7523 无损检测 渗透检测用材料 5、JB/T6064-2015无损检测 渗透试块通用规范替代 JB/T6064-2006无损检测 渗透用试块 颁布：2015.04.30 实施：2015.10.01,JB/T6064 有新版本—排版时修改,六、NB/T 47013.5条文及释义,本标准条文 3.3 伪显示 false indications 由于渗透剂污染及检测环境等所引起的渗透剂显示(是由零件表面的渗透液污染产生的操作者手上、操作台上的渗透液污染；显像剂被污染；清洗时污染了相邻部件；擦布或棉花纤维上的渗透液污染 ) 3.4 评定 assessment 对观察到的渗透相关显示进行分析，确定产生这种显示的原因及其分类过程 主要变化或释义：新增条款，需要在本节中应用的定义。
本标准条文 4.2.1.1 渗透剂的质量应满足下列要求： f）荧光渗透剂的荧光亮度不得低于基准渗透剂荧光亮度的75%试验方法应按JB/T 7523中的有关规定执行六、NB/T 47013.5条文及释义,JB/T4730.5条文 3.2.1.6荧光渗透剂的荧光效率不得低于75%试验方法按GB/T 5097—附录A中的有关规定执行主要变化或释义： 1、GB/T 5097-2005没有了荧光渗透剂的荧光效率测试内容； 2、JB/T 7523中对荧光渗透剂的质量按照荧光亮度进行要求六、NB /T 47013.5条文及释义,本标准条文 4.2.2 黑光灯 黑光灯的紫外线波长应在315nm～400nm的范围内，峰值波长为365nmJB/T4730.5条文 3.3.2 黑光灯 黑光灯的紫外线波长应在320nm～400nm的范围内，峰值波长为365nm主要变化或释义： 在GB5097-2005中进行了修改，该标准等同采用欧洲标准ISO 3059:2001 UV-A 六、NB /T 47013.5条文及释义,本标准条文 4.2.6.2 镀铬试块（B型试块） 将一块材料为S30408或其他不锈钢板材加工成尺寸如图2所示试块，在试块上单面镀铬，镀铬层厚度不大于150μm，表面粗糙度Ra=1.2～2.5μm，在镀铬层背面中央选相距约25mm的3个点位，用布氏硬度法在其背面施加不同负荷，在镀铬面形成从大到小、裂纹区长径差别明显、肉眼不易见的3个辐射状裂纹区,按大小顺序排列区位号分别为1、2、3。
裂纹尺寸分别见表1六、NB /T 47013.5条文及释义,JB/T4730.5条文 3.3.6.2 镀铬试块(B型试块)将一块尺寸为130mm×40mm×4mm、材料为0Cr18Ni9Ti或其他不锈钢材料的试块上单面镀铬,用布氏硬度法在其背面施加不同负荷形成3个辐射状裂纹区,按大小顺序排列区位号分别为1、2、3, 其位置、间隔、及其他要求应符合JB/T 6064—1992B型试块相关规定裂纹尺寸分别对应JB/T 6064型试块上的裂纹区位号2、3、4六、NB/T 47013.5条文及释义,主要变化或释义： 1、根据相关材料标准0Cr18Ni9Ti已经不推荐采用，一般使用0Cr18Ni9或者0Cr18Ni10Ti，该系列使用S30408对应SUS304，S30403对应SUS304L，S30409对应SUS304H 2、按照JB/T 6064B型试块相关规定裂纹尺寸分别对应JB/T 6064 B型五点式试块上的裂纹区位号2、3、4在本标准中直接采用裂纹尺寸 JBT6064-2015 B5.ppt 3、本标准只考虑加工后的结果，不要求过程4、JB/T6064替代情况： 4.1、JB/T6064-2015《无损检测 渗透试块通用规范》2015-10-01实施，替代JB/T6064-2006《无损检测 渗透检测用试块》 4.2、JB/T6064-2006替代JB/T6064-1992和JB/T9213-1999 4.3、JB/T6064渗透检测用试块分类：a）A型试块（铝合金淬火裂纹参考试块）；b）B型试块（镀铬辐射裂纹参考试块）分五点式和三点式；c）C型试块（镀镍铬横裂纹参考试块）。
5、 JB/T6064-2015《无损检测 渗透试块通用规范》标准应用注意事项 A、A型试块可以直接引用 B、B型试块（三点式）未引用 C、B型试块（五点式）直接引用，要提出满足NB/T47013.5要求的人工裂纹尺寸范围 D、C型试块未引用,六、NB/T 47013.5条文及释义,本标准条文 4.3 检测工艺文件 4.3.1 检测工艺文件包括工艺规程和操作指导书 4.3.2 工艺规程除满足NB/T 47013.1的要求外，还应规定表2中所列相关因素的具体范围或要求；如相关因素的变化超出规定时，应重新编制或修订工艺规程 4.3.3 应根据工艺规程的内容以及被检工件的检测要求编制操作指导书，其内容除满足NB/T 47013.1的要求外，至少还应包括：,a）渗透检测剂；b）表面准备；c）渗透剂施加方法； d）去除表面多余渗透剂方法； e）亲水或亲油乳化剂浓度、在浸泡槽内的滞留时间和亲水乳化剂的搅动时间；f）喷淋操作时的亲水乳化剂浓度； g）施加显像剂的方法； h）两步骤间的最长和最短时间周期和干燥手段； i）最小光强度要求； j）非标准温度检测时对比试验的要求； k）人员的要求；l）被检工件的材料、形状、尺寸和检测的范围；m）检测后的清洗技术。
六、NB/T 47013.5条文及释义,本标准条文 主要变化或释义： 新增条款，参照ASME表2 工艺规程涉及的相关因素,六、NB/T 47013.5条文及释义,本标准条文 4.4 安全要求 本部分所涉及的渗透材料所需的化学制品，可能是有毒有害、易燃易爆和（或）挥发。
