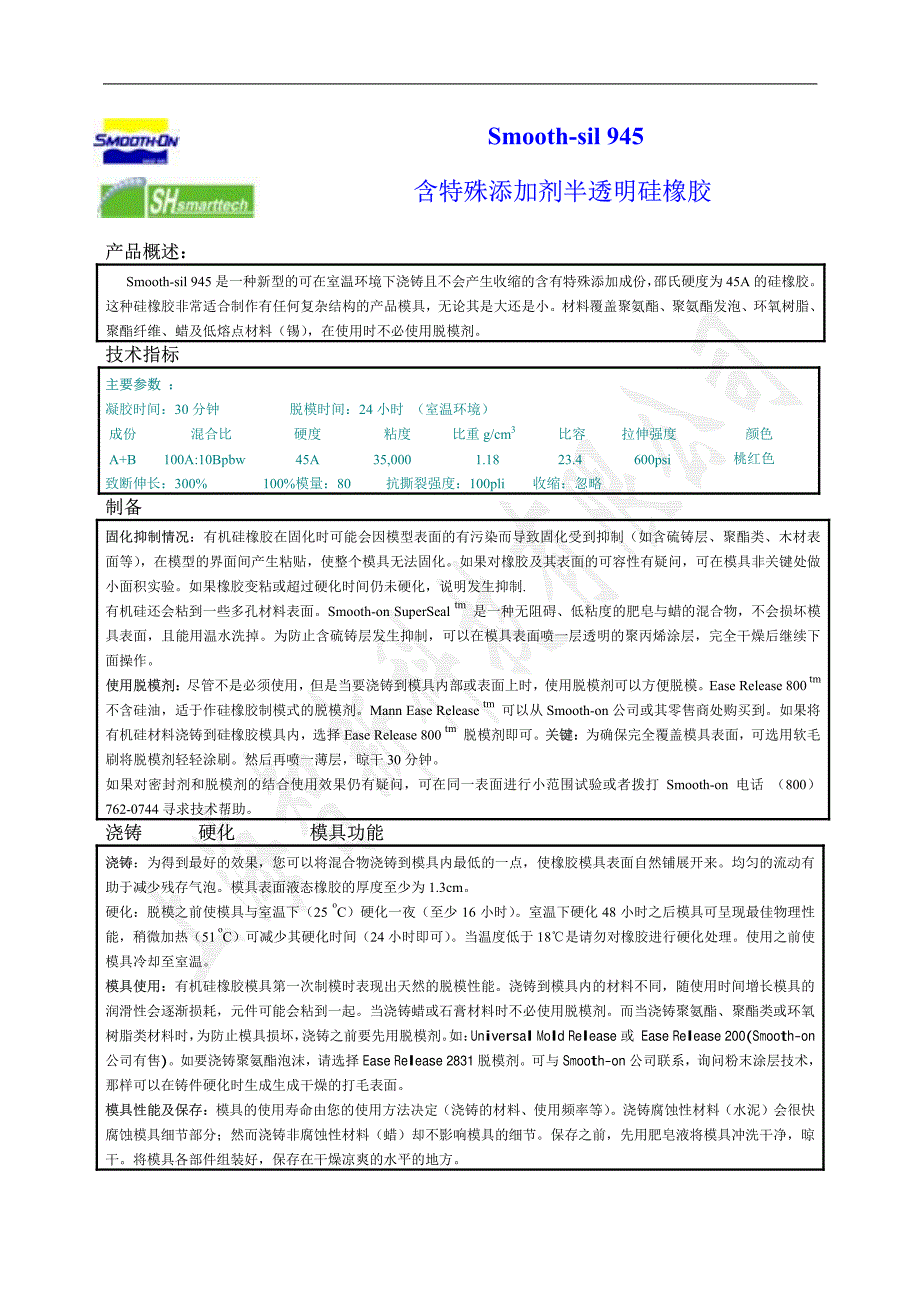

Smooth-sil 945 含特殊添加剂半透明硅橡胶含特殊添加剂半透明硅橡胶 产品概述：产品概述： Smooth-sil 945 是一种新型的可在室温环境下浇铸且不会产生收缩的含有特殊添加成份， 邵氏硬度为 45A 的硅橡胶这种硅橡胶非常适合制作有任何复杂结构的产品模具，无论其是大还是小材料覆盖聚氨酯、聚氨酯发泡、环氧树脂、聚酯纤维、蜡及低熔点材料（锡） ，在使用时不必使用脱模剂 技术指标技术指标 主要参数主要参数 ：： 凝胶时间：30 分钟 脱模时间：24 小时 （室温环境） 成份 混合比 硬度 粘度 比重 g/cm3比容拉伸强度 颜色 A+B 100A:10Bpbw 45A 35,000 1.18 23.4 600psi 桃红色 致断伸长：300% 100%模量：80 抗撕裂强度：100pli 收缩：忽略 制备制备 固化抑制情况固化抑制情况：有机硅橡胶在固化时可能会因模型表面的有污染而导致固化受到抑制（如含硫铸层、聚酯类、木材表面等） ，在模型的界面间产生粘贴，使整个模具无法固化如果对橡胶及其表面的可容性有疑问，可在模具非关键处做小面积实验。
如果橡胶变粘或超过硬化时间仍未硬化，说明发生抑制. 有机硅还会粘到一些多孔材料表面Smooth-on SuperSeal tm 是一种无阻碍、低粘度的肥皂与蜡的混合物，不会损坏模具表面，且能用温水洗掉为防止含硫铸层发生抑制，可以在模具表面喷一层透明的聚丙烯涂层，完全干燥后继续下面操作 使用脱模剂：使用脱模剂：尽管不是必须使用，但是当要浇铸到模具内部或表面上时，使用脱模剂可以方便脱模Ease Release 800 tm不含硅油，适于作硅橡胶制模式的脱模剂Mann Ease Release tm 可以从 Smooth-on 公司或其零售商处购买到如果将有机硅材料浇铸到硅橡胶模具内，选择 Ease Release 800 tm 脱模剂即可关键：关键：为确保完全覆盖模具表面，可选用软毛刷将脱模剂轻轻涂刷然后再喷一薄层，晾干 30 分钟 如果对密封剂和脱模剂的结合使用效果仍有疑问，可在同一表面进行小范围试验或者拨打 Smooth-on （800）762-0744 寻求技术帮助 浇铸浇铸 硬化硬化 模具功能模具功能 浇铸浇铸：为得到最好的效果，您可以将混合物浇铸到模具内最低的一点，使橡胶模具表面自然铺展开来。
均匀的流动有助于减少残存气泡模具表面液态橡胶的厚度至少为 1.3cm 硬化：脱模之前使模具与室温下（25oC）硬化一夜（至少 16 小时） 室温下硬化 48 小时之后模具可呈现最佳物理性能，稍微加热（51oC）可减少其硬化时间（24 小时即可） 当温度低于 18℃是请勿对橡胶进行硬化处理使用之前使模具冷却至室温 模具使用：模具使用：有机硅橡胶模具第一次制模时表现出天然的脱模性能浇铸到模具内的材料不同，随使用时间增长模具的润滑性会逐渐损耗，元件可能会粘到一起当浇铸蜡或石膏材料时不必使用脱模剂而当浇铸聚氨酯、聚酯类或环氧树脂类材料时， 为防止模具损坏， 浇铸之前要先用脱模剂 如： Universal Mold Release 或 Ease Release 200(Smooth-on公司有售)如要浇铸聚氨酯泡沫，请选择 Ease Release 2831 脱模剂可与 Smooth-on 公司联系，询问粉末涂层技术，那样可以在铸件硬化时生成生成干燥的打毛表面 模具性能及保存：模具性能及保存：模具的使用寿命由您的使用方法决定（浇铸的材料、使用频率等） 浇铸腐蚀性材料（水泥）会很快腐蚀模具细节部分；然而浇铸非腐蚀性材料（蜡）却不影响模具的细节。
保存之前，先用肥皂液将模具冲洗干净，晾干将模具各部件组装好，保存在干燥凉爽的水平的地方 称量和调和称量和调和 请在较温和的环境下使用和存储不过，保存时温度不能高过 28oC 称量时要用精确的称量工具（精确至克） ，使用前请摇晃 B，使沉淀物分散将 A 和 B 在容器内均匀搅拌 3 分钟，确保多次触及器壁和底部进行抽真空处理以减少气泡于 73.66 厘米汞柱下真空处理 2 到 3 分钟，并保证容器内有足够的空间以防产品的体积膨胀 安全第一安全第一 任何 Smooth-On 产品的材料都有安全使用说明，使用之前应仔细阅读，如需要可来信索取只要阅读说明书并按照说明书小心操作，所有的 Smooth-On 系列的产品都比较安全注意放到儿童拿不到的地方 注意：注意：A 成分(贴黄色标签)含油二苯甲烷二异氧硅酯.蒸汽会损害肺部或有过敏作用，加热或喷射使用会更严重要在有良好的通风的地方使用接触到皮肤上或眼睛会引起剧烈的疼痛，用水冲洗 15 分钟后马上敷药，最后用肥皂和水冲洗干净B(贴蓝色标签)会刺激眼睛和皮肤，要避免长时间或反复接触如果不小心触到，用水冲洗眼睛 15 分钟之后马上敷药，最后用肥皂和水冲洗干净。
如有疑问请垂询上海智新科技有限公司 TEL：021-32111180：FAX：021-32110052 。
