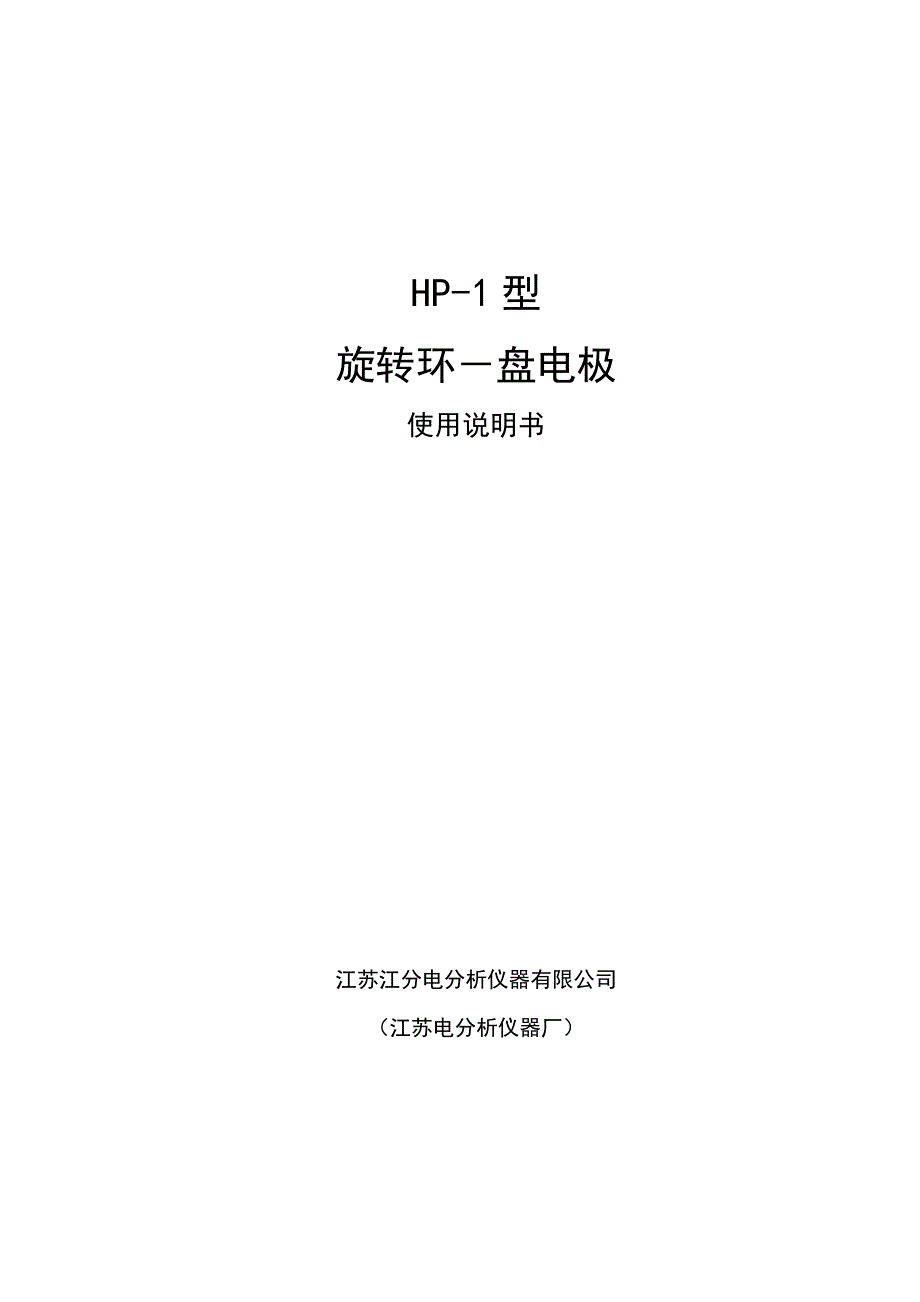

HP-1型旋转环－盘电极使用说明书江苏江分电分析仪器有限公司（江苏电分析仪器厂）企业概况江苏江分电分析仪器有限公司（江苏电分析仪器厂）创建于1966年，座落于风光秀丽的长江三角洲，是国内从事分析仪器研制、生产的主要骨干企业之一企业现有员工300余人，其中中、高级工程技术人员占员工人数的66.8%，厂区占地面积1.5万平方米，并拥有从事高新技术产品开发的研究所和6个各具特色的专业分析仪器制造基地三十多年来，企业在各科研院所和工矿企业的支持下，充分发挥自身的优势和创造力，研制开发了石油分析仪器系列、环保分析仪器系列、煤质分析仪器系列、科研教学仪器系列、实验室常规分析仪器系列产品近八十多个品种和离子选择性电极系列产品一百多个品种，产品远销欧、亚、美等十多个国家和地区，并深受国内外广大科研工作者和分析工作者的青睐数十年来，企业依靠科技兴业，始终坚持“科学管理创品牌，优质服务求信誉”的宗旨，推动了企业各项工作的全面开展，为振兴中国的分析仪器工业，替代进口产品做出了积极的贡献，并多次得到省政府和原机械工业部的嘉奖，完成国家级重点新产品四项，高新技术产品六项，部、省级科技成果进步奖二十四项，2000年通过了ISO9002质量体系认证，并荣获江苏省高新技术企业称号，是江苏省省级先进企业和江苏省计量先进企业。
江苏江分电分析仪器有限公司竭诚欢迎海内外朋友，在互利互惠的基础上进行广泛的技术交流、合作目 录一、仪器简介及使用范围 ………………………………………………………1二、工作原理 ……………………………………………………………………1三、技术指标 ……………………………………………………………………2四、仪器的组成 …………………………………………………………………2五、使用方法 ……………………………………………………………………2六、正常维护及常见故障的排除 ………………………………………………6七、运输和贮存 …………………………………………………………………6八、产品装箱清单 ………………………………………………………………7九、产品使用信息反馈单 ………………………………………………………8一、仪器简介及使用范围 HP-1型旋转环——盘电极是电化学测量的重要工具之一，它的主要结构是在园盘的同一平面上放一个同心圆环，盘与环电极之间用绝缘材料隔离盘电极通常用被研究的材料制成，环电极一般用铂或金制成为了达到优良的电极性能，旋转环——盘电极必须在加工精度、传动装置、测速系统、环电极与盘电极的几何形状、同心度、绝缘性能等方面均有着特殊的要求。
HP-1型旋转环——盘电极根据以上要求精心设计，具有外形美观、电极间绝缘性能高、环盘之间的同心度好、转速范围大、自动显示转速和自动设置控制除氧搅拌时间等特点旋转环——盘电极特别适用于研究电极反应的中间产物，对于研究电极过程作用机理也很有用处，因而在金属腐蚀的过程研究、化学电源、电分析化学和电有机合成方面得到了广泛的应用二、工作原理 1、电极反应原理 当HP-1型旋转环——盘电极旋转时，如果层流条件满足，被测溶液将从园盘中心上升，与圆盘接近后，沿圆盘径向向外运动，经过绝缘层到达环电极，环电极和盘电极是分别极化的 当电化学反应在盘电极上发生后，必有中间产物B被流体的切向运动带到圆盘上，环电极预先控制在B的极限扩散电位区，使B可以在环电极上迅速反应掉，根据控制电极的电位大小，可以判断何种粒子在环电极上参加反应由环电流的大小可计算盘电极上电化学反应生成中间产物B的浓度环电流与盘电流之比为旋转环盘电极的捕集系数 2、仪器控制部分原理仪器的控制部分主要控制电极的旋转速度、除氧搅拌时间，并在显示屏上直接显示所需的转速或设置除氧搅拌时间转速的单位为转／分，除氧时间的单位为××分××秒。
其仪器控制部分硬件框图见图1 图1三、主要技术指标 1．仪器在开机通电旋转30分钟后应符合下列参数 (1)转速范围：500r／min～8000r／min (2)转速稳定性：500r／min～2000r／min不超过30r／min 2000r／min以上不超过50r／min (3)环电极与盘电极的同轴度≤Φ0.03mm (4)电极头径向跳动≤0.05mm，无铀向窜动 (5)环电极与盘电极之间的绝缘电阻＞10MΩ (6)电极信号引线系统与相应电极接触电阻≤25Ω 2．外形尺寸：210mm×240mm×320mm 3．重量：约10Kg 4．功耗：120W四、仪器的组成 HP-1型旋转环——盘电极由主机、电解池、参比电极和对电极等组成五、安装与使用 (一)仪器工作环境 1．环境温度：0℃～40℃ 2．相对湿度：≤80％ 3．供电电源：交流：220V±22V 频率：50Hz±0.5Hz 4．周围无显著振动和强电磁场 5．仪器电源插头地线应良好接地 (二)仪器的安装 1．打开仪器包装，对照装箱清单取出仪器、电源线、电解池、保险丝等。
2．将仪器置于平稳的台面上，参照图2、图3示意图分别熟悉前面板和后面板零部件名称、功能及安装方法 图2 (1)数码显示器：显示电极转速，单位为转/分(r／min)，设置除氧时间时显示除氧时间，单位为××分××秒 (2)“工作”键与“停止”键：按“工作”键，电极开始旋转：按“停止”键，仪器停止工作 (3)“除氧”键和“→”、“△”键：按“除氧”键，仪器显示除氧时间为“0000”若用户要求时间为20分30秒，则需相应输入“2030”，输入方法如下：按“→”键，使显示器的第一位数字产生闪烁现象，此时连续按两次“△”键，第一位数字相应改为“2”，再按两次“→”键，显示器的第三位数字产生闪烁现象，连续三次按“△”键，第三位数字则显示为“3”，时间输入结束后，再按“除氧”键仪器即开始计时除氧以上操作过程中，若按“停止”键，均可中途退出操作，返回到除氧前的状态说明：功能键“→”，表示在输入除氧时间时，连续按此键，可循环让显示器各显示位产生闪烁现象，便于输入数据；功能键“△”，表示在某显示位修改除氧时间时，连续按此键，可循环显示0～9。
图3 (4)调速电位器：顺时针旋转调速电位器，无级增加速度，逆时针旋转调速电位器，无级减少转速开机后若发现电极不旋转，可顺时针旋转该电位器 (5)电解池托架：转动该托架，可托起或取下电解池 (6)环——盘电极头：该电极头可拆卸更换其它不同材料或尺寸的电极头卸装方法如下(见图4) 图4 用两手指捏住电极头，顺时针方向旋松电极头上方的不锈钢螺母，将电极头轻轻垂直向下一拉，即可将电极头卸下 电极头安装步骤与上述步骤相反 (7)参比电极：内装银氯化银电极，外为参比电极套，仪器正常工作前，应在参比电极套内充满饱和氯化钾溶液方法如下： 取下电解池，逆时针方向旋下参比电极套，将饱和氯化钾溶液装入到参比电极套内，顺着银氯化银电极套入并顺时针方向旋入电极支持块内 (8)通氮管：通氮管与仪器内部的二位三通电磁阀相连接，为溶液通氮除氧，并兼有搅拌功能 (9)盘电极、环电极、参比电极、辅助电极接线柱：与其它配套仪器连接。
(10)带保险丝电源插座：电源插座应输入交流220V电压 (11)电源开关：开启电源，显示屏上显示“0000”三)仪器的使用 图5 HP-1型旋转环——盘电极与双恒电位仪的接线如图5： 双恒电位仪的电位、电流输出端接入X—Y记录仪，记录实验数据 例：双桓电位仪用于旋转环盘电极捕集系数的测定：(盘电极材料为烧结石墨，环电极为金电极)溶液为O.01M K3Fe(CN)6+0.1M KCl，盘电极用10mV／S进行扫描，扫描电位范围为+0.2至-0.5V(相对于参比电极)，环电极恒电位为+0.4V，记录不同扫速下的盘和环电流见图6，从图6可知，不同转速下的电流随转速不同而变化从环盘电极电流的比值可算出其捕集系数为25％ 图6 收集系数的测量六、正常维护和常见故障的排除 1．设备应放置在干燥处，不宜在有腐蚀性气体的环境中使用 2．仪器在工作一段时间后，电极体有发热现象，此属正常现象若开机后发现电极不旋转，可顺时针方向旋转调速电位器。
3．液内通气时的气体流量应适当控制，以防过大的气流将电解液冲向电极支持块 4．开启电源后，如显示屏不亮，可能要重新更换保险丝 5．所用的交流电应有可靠的接地6．仪器发现其它故障应与厂家联系七、运输和贮存 1．仪器由常规交通工具运输，在运输过程中，必须防止受强烈冲击、雨淋及曝晒 2．仪器应贮存于环境温度为0℃～40℃，相对湿度不大于80％的库房中，库房中不得存有腐蚀性气体和腐蚀性化学药品存在，长期不使用应切断电源八、HP-1型旋转环——盘电极装箱清单序号名 称单位数量备 注1主机台12电源线根13使用说明书份14合格证枚152A延时保险丝只26电解池只1 序号名称单位数量备注1主机台1电极头已装上2电源线根13电解池只24辅助电极支15银—氯化银电极支16甘汞电极支17三电极线根18保险丝只19说明书份110合格证份1产品使用信息反馈单尊敬的用户： 感谢您使用我公司产品，希望它能够给您的工作带来方便，伴随您走向成功之路 为使产品质量更趋完善，请您就产品的技术性能、操。
