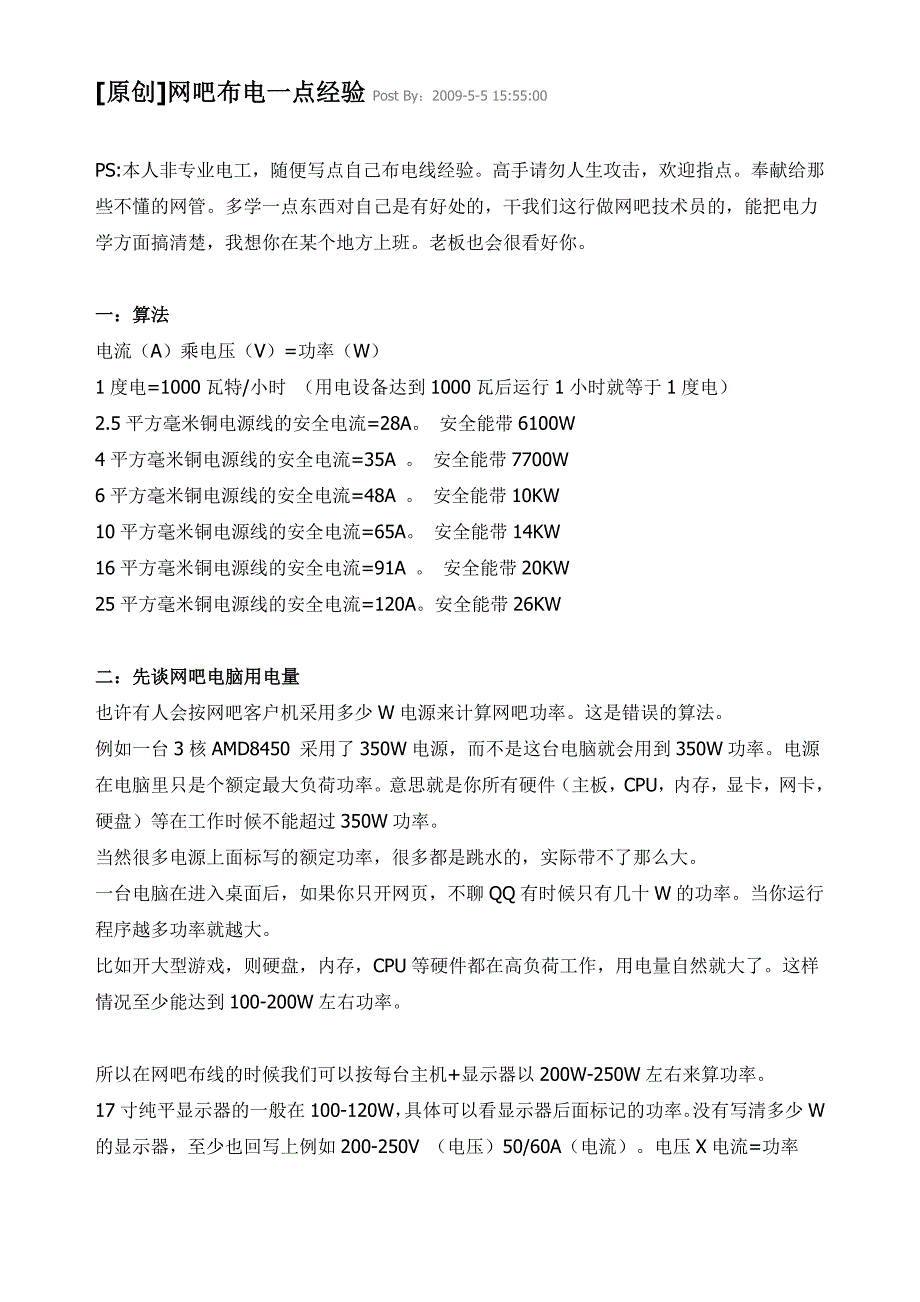

[原创] 网吧布电一点经验 Post By：2009-5-5 15:55:00PS:本人非专业电工，随便写点自己布电线经验高手请勿人生攻击，欢迎指点奉献给那些不懂的网管多学一点东西对自己是有好处的，干我们这行做网吧技术员的，能把电力学方面搞清楚，我想你在某个地方上班老板也会很看好你一：算法电流（A）乘电压（V ）=功率（W ）1 度电=1000 瓦特/小时 （用电设备达到 1000 瓦后运行 1 小时就等于 1 度电）2.5 平方毫米铜电源线的安全电流=28A 安全能带 6100W4 平方毫米铜电源线的安全电流=35A 安全能带 7700W6 平方毫米铜电源线的安全电流=48A 安全能带 10KW10 平方毫米铜电源线的安全电流=65A 安全能带 14KW16 平方毫米铜电源线的安全电流=91A 安全能带 20KW25 平方毫米铜电源线的安全电流=120A 安全能带 26KW二：先谈网吧电脑用电量也许有人会按网吧客户机采用多少 W 电源来计算网吧功率这是错误的算法例如一台 3 核 AMD8450 采用了 350W 电源，而不是这台电脑就会用到 350W 功率电源在电脑里只是个额定最大负荷功率。
意思就是你所有硬件（主板，CPU，内存，显卡，网卡，硬盘）等在工作时候不能超过 350W 功率当然很多电源上面标写的额定功率，很多都是跳水的，实际带不了那么大一台电脑在进入桌面后，如果你只开网页，不聊 有时候只有几十 W 的功率当你运行程序越多功率就越大比如开大型游戏，则硬盘，内存，CPU 等硬件都在高负荷工作，用电量自然就大了这样情况至少能达到 100-200W 左右功率所以在网吧布线的时候我们可以按每台主机+显示器以 200W-250W 左右来算功率17 寸纯平显示器的一般在 100-120W，具体可以看显示器后面标记的功率没有写清多少W 的显示器，至少也回写上例如 200-250V （电压）50/60A（电流）电压 X 电流=功率三：我的用线实例用线一律采用国标铜芯线我们以 100-150 台左右网吧来做讲解100 台电脑-以 200-250W 一台功率算 总体大约为 20-25KW(2 万-2.5 万瓦的功率)网吧在采用三项电的情况下首先布线时心里就要计算好，怎么来利用 3 根 380 伏的线来带机器一般网吧来说首其考虑三样东西：空调，照明（所有灯，风扇等小用电设备），电脑空调和电脑照明一般要分开。
电脑和灯也要分开所以基本都采用：1 项电带电脑，1 项带部分电脑和照明，1 项带空调还有种就是电脑一项，空调一项，照明一项而每一项的每一根线采用多少平方，我们就要先去想一下，这根线带了多少机器或多少空调，总体有多少功率算出来你就知道该用多少平方的铜线了100 台-150 台我们从供电地拉到网吧配电房 此 3 根火线可以采用 10 平方或 16 平方16 平方的线好点的要千元以上，距离不远买一圈是用不完的当你到某个网吧工作，在网吧机器满坐时候你去配电房用手摸下每根主线，看有没有发热发汤感觉就知道这个线到底带的起还是带不起摸后感觉没有一点点发热，说明这根线是非常安全也就是大才小用嘛，摸有发热感觉说明负荷不大，有温度说明负荷非常大很汤说明负荷很危险总体根据温度来判断情况举例：如果你的用电设备达到 2 千瓦，而你的线只能带 1 个千瓦，瞬间就会出问题，线比如会燃烧，用电器自动保护关机所以很多时候因电引起的火灾就出在超出负荷，电线自燃造成三根火线进入机房后-100-150 台的可以安一个 150-200 安的三项断路开关（控制总电开关）两项的 电表是一三进（零 3，火 1）二四出（零 4，火 2），三项四线的比较复杂关系到电流互感器接线。
电表出来后 3 项电如果你需要电脑用稳压器的可以 1 项或 2 项连稳压器不需要稳压器的直接分开接 3 个 90-150 安的单项断路开关（用来控制 3 项 3 线电开关）接空调的一项 你就要算空调的功率了3P，5P 的一般用 6 平方（具体要算出空调的功率）例如你两个空调加起来低于 10KW，那么这两个空调可以串连在一根 6 平方的线，如果超过 10KW 的就要每个空调单独分开接线电脑也是如此 6 平方的线拉到大厅，可以串连带 30-50 台电脑100 台可以分 2-3 组来拉，2-3 组拉 2 根 6 平方线均加地线，地线用 2.5 平方的铝线都可以，作为自己学着拉线的，记住一定要在颜色上把线区分开，比如火线用红色，零线你用蓝色绿色也可以，地线因为用的 2.5 平方比较小更容易区分，这样也方便了网管在接客户机插坐的时候区分接线）如果你要用 4 平方线最好只带 20-30 台，当然这里要强调的时具体用多少平方带多少台，那的看你电脑档次了双核 4 核机器搭配纯平显示器功率要高的多可以考虑单台 200-300W 左右的如果是老的机器比如 3000+，图拉定啊这些旧机器你可以算 100-200W 一台。
另外强烈建议网吧照明灯分开，用专用的一项 380V 来带，比如有时候地方供电出问题，正好出在其中一项 380V 的，而你这项既带了电脑又带了照明那就掺了就会出现客户机停电，所有灯停电所以我推荐所有照明用一项电，运气好，还真遇见停了电脑那项，至少在晚上堂子里照明还亮着嘛网吧照明的各个区域灯（如 CS 区，游戏大区，卡坐区以及门外街上灯箱广告牌）最好按分区分开把开关都设置在吧台为什么设置吧台呢？我遇见很多网吧把灯开关设置在机房，那可烦死，而机房这个地方一般最好除技术员老板才进，平时都锁门那样早晨关灯没钥匙的人关灯还真麻烦所以设置吧台，这个任务交给了收银晚上收银开一些区域灯，早上夜班的也好关这多方便啊最后从安全方面考虑，最好机器少带点尽量算安全点因为有些时候就地用电脑插板接高功率用电设备也有可能！四：发电机有个别地方爱停电，不管你三项还是两项，最好在开业前布电方面就要考虑好以后用不用发电机如果要用发电机的就该在供电线→总开关→电表→稳压器，在稳压器前加上个 100-200A 的两项或三项扎刀开关上接发电机的送电，下接网吧正常供电当你发电时候，断开了外面供电，推上扎刀开关，连接发电机送来电，多方便啊。
我这里发电机 20 个 KW 的，能带起 200-300 台电脑BOSS 买成近 10 万元的大型柴油发电机停电几次了网吧连把电筒也没，停电后我拿着当电筒搞发电机那才烦还有点小经验：网吧千万不要装漏电类保护空气开关，否则如果那台机器出现漏电现象，会自动跳砸照明，电脑，就用普通空气开关控制就可以了安装了地线还是的还是比较安全！在开支方面 ，考虑到铜线贵，象一些照明灯，可以采用铝线或普通线当然质量上就打了折扣电脑的线都要采用铜线具体怎么布，是否穿管这些都是关系到安全方面问题，也关系到你当地和消防的关系当然穿管也关系到钞票问题咯五：在网吧自己接插座很多时候作为网管，遇见某个机器插坐断线，需要你去接的时候，你要考虑好想断电影响别人上网，不断电情况下，我一般都是找个网吧用的塑料凳子，在脯一成塑料袋子，我就拿着手去接了这个时候如果你手接触到电，是没的感觉的因为你踩在塑料凳子上，而塑料是绝缘的，没有和大地行成通路，所以没有感觉你放心的接线但做这样事情最好保证你所踩的东西是绝缘的不够绝缘一般也烧不死人，呵呵比较干的木凳子还是可以的，为了安全都可以在铺些塑料袋子在上面嘛站旁边的人拿电笔考你头发，衣服灯都是通亮。
这样情况踩地下的人是千万不能徒手摸你的，不然两人一起触电其次，站绝缘体上直接手接电的，只能接单项（火线接火线，零线接零线，如国一手零，一手火将短路触电）另外，如果接的是 380V 的高压电，地下人还是不能拿电笔去考你开这类玩笑以前我站凳子接，网管和我开玩笑拿电笔考我，结果由于是 380V 的电压过高形成回路一样触电220V 是没问题的就写这么多欢迎广告会员补充！让我们网吧打工的也多了解电力学注：此贴只供学习，电关系到人生安全，财产安全，请勿模仿操作！ 如下图 300 台网吧配电：三项断 200 安总开关出来接电表后 -分接 3 个 100 安断路开关（1 个空调，2 个机器+ 照明） 两个 200 安三项扎刀开关，推上连接发电机，下拉连接供电。
