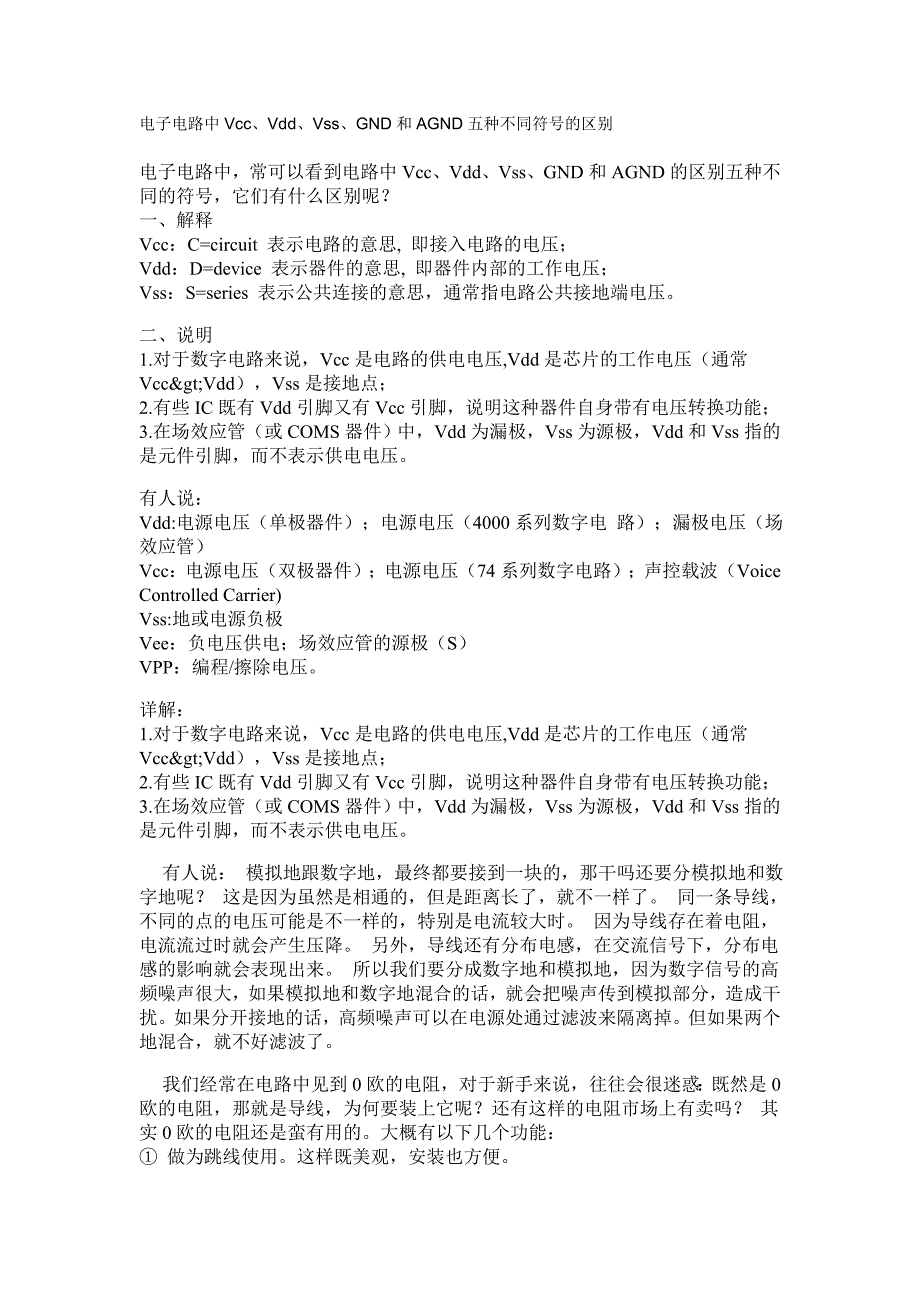

电子电路中 Vcc、Vdd、Vss、GND 和 AGND 五种不同符号的区别电子电路中，常可以看到电路中 Vcc、Vdd、Vss、GND 和 AGND 的区别五种 不同的符号，它们有什么区别呢？ 一、解释 Vcc：C=circuit 表示电路的意思, 即接入电路的电压； Vdd：D=device 表示器件的意思, 即器件内部的工作电压； Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压 二、说明 1.对于数字电路来说，Vcc 是电路的供电电压,Vdd 是芯片的工作电压（通常 VccVdd），Vss 是接地点； 2.有些 IC 既有 Vdd 引脚又有 Vcc 引脚，说明这种器件自身带有电压转换功能； 3.在场效应管（或 COMS 器件）中，Vdd 为漏极，Vss 为源极，Vdd 和 Vss 指 的是元件引脚，而不表示供电电压有人说： Vdd:电源电压（单极器件）；电源电压（4000 系列数字电 路）；漏极电压 （场效应管） Vcc：电源电压（双极器件）；电源电压（74 系列数字电路）；声控载波 （Voice Controlled Carrier) Vss:地或电源负极 Vee：负电压供电；场效应管的源极（S） VPP：编程/擦除电压。
详解： 1.对于数字电路来说，Vcc 是电路的供电电压,Vdd 是芯片的工作电压（通常 VccVdd），Vss 是接地点； 2.有些 IC 既有 Vdd 引脚又有 Vcc 引脚，说明这种器件自身带有电压转换功能； 3.在场效应管（或 COMS 器件）中，Vdd 为漏极，Vss 为源极，Vdd 和 Vss 指 的是元件引脚，而不表示供电电压有人说： 模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和 数字地呢？ 这是因为虽然是相通的，但是距离长了，就不一样了 同一条导 线，不同的点的电压可能是不一样的，特别是电流较大时 因为导线存在着电 阻，电流流过时就会产生压降 另外，导线还有分布电感，在交流信号下，分 布电感的影响就会表现出来 所以我们要分成数字地和模拟地，因为数字信号 的高频噪声很大，如果模拟地和数字地混合的话，就会把噪声传到模拟部分， 造成干扰如果分开接地的话，高频噪声可以在电源处通过滤波来隔离掉但 如果两个地混合，就不好滤波了我们经常在电路中见到 0 欧的电阻，对于新手来说，往往会很迷惑：既然是 0 欧的电阻，那就是导线，为何要装上它呢？还有这样的电阻市场上有卖吗？ 其实 0 欧的电阻还是蛮有用的。
大概有以下几个功能： ① 做为跳线使用这样既美观，安装也方便② 在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接我们可 以用一个 0 欧的电阻来连接这两个地，而不是直接连在一起这样做的好处就 是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多附带提 示一下，这样的场合，有时也会用电感或者磁珠等来连接 ③ 做保险丝用由于 PCB 上走线的熔断电流较大，如果发生短路过流等故障 时，很难熔断，可能会带来更大的事故由于 0 欧电阻电流承受能力比较弱 （其实 0 欧电阻也是有一定的电阻的，只是很小而已），过流时就先将 0 欧电 阻熔断了，从而将电路断开，防止了更大事故的发生有时也会用一些阻值为 零点几或者几欧的小电阻来做保险丝不过不太推荐这样来用，但有些厂商为 了节约成本，就用此将就了 ④ 为调试预留的位置可以根据需要，决定是否安装，或者其它的值有时也 会用*来标注，表示由调试时决定 ⑤ 作为配置电路使用这个作用跟跳线或者拨码开关类似，但是通过焊接固定 上去的，这样就避免了普通用户随意修改配置通过安装不同位置的电阻，就 可以更改电路的功能或者设置地址 0 欧的电阻不但有卖，而且还有不同的规 格呢，一般是按功率来分，如 1/8 瓦，1/4 瓦等等。
怎么选择呢？这个需要看 产品的数据手册了它有电阻值和功率值的无论是在模拟电路中还是在数字电路中都存在着个种各样的“地”，为便于大 家了解和掌握，现将其总结出来，供大家参考 1. 信号“地”: 信号“地”又称参考“地”，就是零电位的参考点，也是构成电路信 号回路的公共段，图形符号“⊥” 1）直流地：直流电路“地”，零电位参考点 2）交流地：交流电的零线应与地线区别开 3）功率地：大电流网络器件、功放器件的零电位参考点 4）模拟地：放大器、采样保持器、A/D 转换器和比较器的零电位参考点 5）数字地：也叫逻辑地，是数字电路的零电位参考点 6）“热地”：开关电源无需使用变压器，其开关电路的“地”和市电电网有关，既 所谓的“热地”，它是带电的，图形符号为：“ ⊥ ” 7）“冷地”：由于开关电源的高频变压器将输入、输出端隔离；又由于其反馈电 路常用光电耦合、既能传送反馈信号又将双方的“地“隔离；所以输出端的地称 之为“冷地”，它不带电图形符号为“⊥” 2. 保护“地”: 保护“地“是为了保护人员安全而设置的一种接线方式保护“地” 线一端接用电器，另一端与大地作可靠连接 3. 音响中的“地”: 1）屏蔽线接地：音响系统为防止干扰，其金属机壳用导线与信号“地”相接，这 叫屏蔽接地。
2）音频专用“地”：专业音响为了防止干扰，除了屏蔽“地”之外，还需与音频专 用“地”相连此接地装置应专门埋设，并且应与隔离变压器、屏蔽式稳压电源 的相应接地端相连后作为音控室中的专用音频接地点 4. 不同地线的处理方法： 1）数字地和模拟地应分开：在高要求电路中，数字地与模拟地必需分开即使 是对于 A/D、D/A 转换器同一芯片上两种“地”最好也要分开，仅在系统一点上 把两种“地”连接起来 2）保护“地”: 保护“地”是为了保护人员安全而设置的一种接线方式保护“地” 线一端接用电器，另一端与大地作可靠连接 3）音响中的“地”: a）屏蔽线接地：音响系统为防止干扰，其金属机壳用导线与信号“地”相接， 这叫屏蔽接地 b）音频专用“地”：专业音响为了防止干扰，除了屏蔽“地”之外，还需与音频 专用 “地”相连此接地装置应专门埋设，并且应与隔离变压器、屏蔽式稳压电 源的相应接地端相连后作为音控室中的专用音频接地点 4）浮地与接地； 系统浮地，是将系统电路的各部分的地线浮置起来，不与大 地相连这种接法，有一定抗干扰能力但系统与地的绝缘电阻不能小于 50MΩ，一旦绝缘性能下降，就会带来干扰通常采用系统浮地，机壳接地， 可使抗干扰能力增强，安全可靠。
5）一点接地； 在低频电路中，布线和元件之间不会产生太大影响通常频率 小于 1MHz 的电路，采用一点接地 6）多点接地 在高频电路中，寄生电容和电感的影响较大通常频率大于 10MHz 的电路，采用多点接地。
