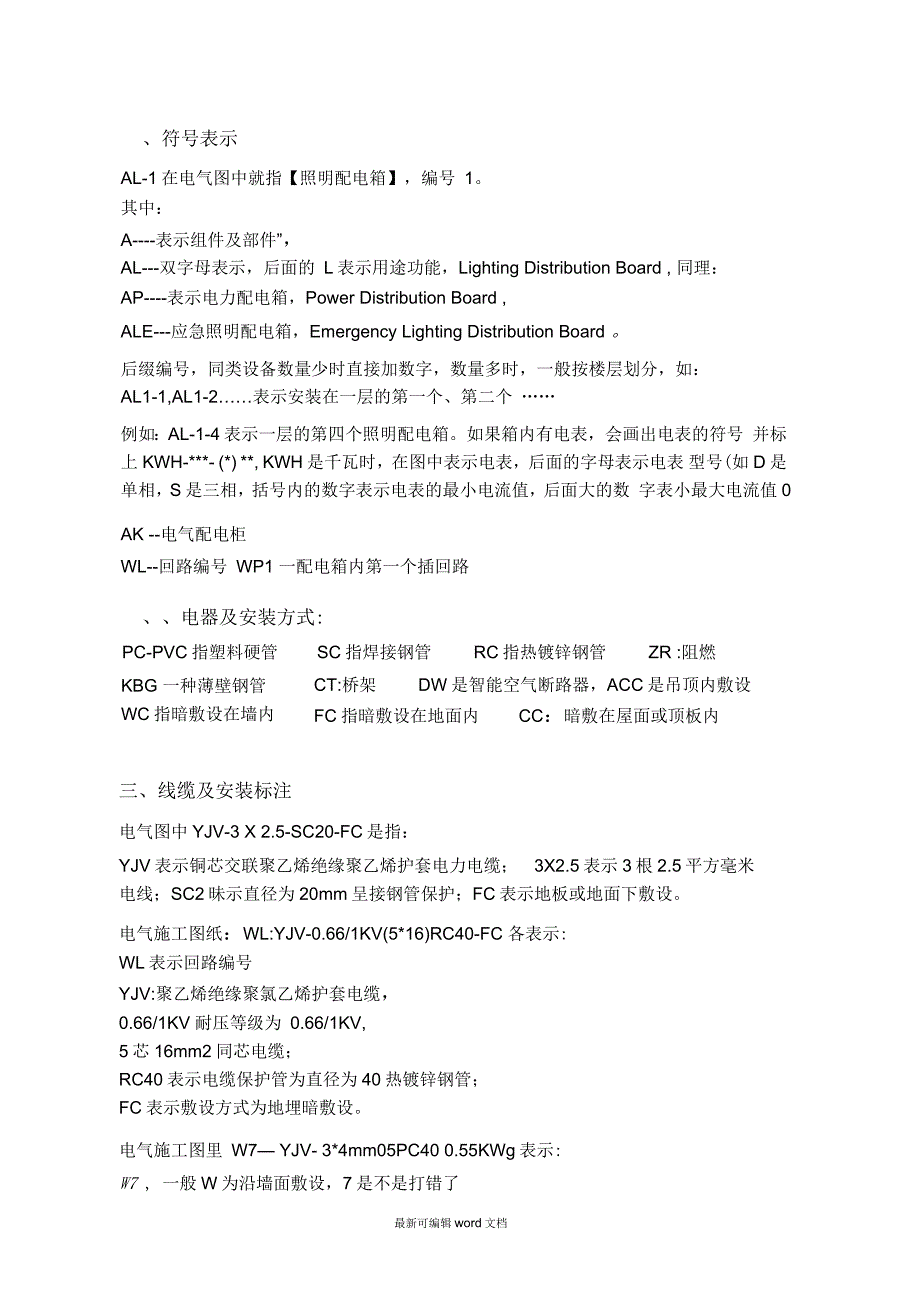

符号表示AL-1在电气图中就指【照明配电箱】，编号 1其中：A----表示组件及部件”，AL---双字母表示，后面的 L表示用途功能，Lighting Distribution Board , 同理：AP----表示电力配电箱，Power Distribution Board ,ALE---应急照明配电箱，Emergency Lighting Distribution Board 后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2……表示安装在一层的第一个、第二个 ……例如：AL-1-4表示一层的第四个照明配电箱如果箱内有电表，会画出电表的符号 并标上KWH-***- (*) **, KWH是千瓦时，在图中表示电表，后面的字母表示电表 型号(如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数 字表小最大电流值0AK --电气配电柜WL--回路编号 WP1 一配电箱内第一个插回路、、电器及安装方式:PC-PVC指塑料硬管SC指焊接钢管 RC指热镀锌钢管 ZR :阻燃最新可编辑word文档KBG 一种薄壁钢管WC指暗敷设在墙内CT:桥架 DW是智能空气断路器，ACC是吊顶内敷设FC指暗敷设在地面内 CC：暗敷在屋面或顶板内三、线缆及安装标注电气图中YJV-3 X 2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆； 3X2.5表示3根2.5平方毫米电线；SC2昧示直径为20mm呈接钢管保护；FC表示地板或地面下敷设。
电气施工图纸：WL:YJV-0.66/1KV(5*16)RC40-FC 各表示:WL表示回路编号YJV:聚乙烯绝缘聚氯乙烯护套电缆，0.66/1KV 耐压等级为 0.66/1KV,5芯16mm2同芯电缆；RC40表示电缆保护管为直径为40热镀锌钢管；FC表示敷设方式为地埋暗敷设电气施工图里 W7— YJV- 3*4mm05PC40 0.55KWg表示:W7 , 一般W为沿墙面敷设，7是不是打错了YJV为交联聚乙烯绝缘的导线或电缆3*4mm 是3芯4MM的线PC40 是采用40的塑料硬管 0.55KW为电缆的承受功率建筑电气安装图纸上的 WP1-YJV-1KV-4X 35+ 1 X 25桥架的（WP1-YJV是：WP1:这个配电箱内第一个插回路YJV:交联聚乙烯绝缘聚氯乙烯护套铜芯1KV:准确的因该是0.6/1kv 0.6为相电压，1为线电压4*35+1*25 4根35平方毫米（瓦形）+1根25平方毫米（圆形）建筑电气图解释一下 C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50个字母符号 数字分别指：C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为 6000A，额定电流 为16A, 2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV:交联聚乙烯电缆,3*4 :三根四平方的。
SC25 :电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A , C16表示保护照明线路用，容量为16A, 3P表示3极V V*5x2.5-SC32/WC/FC 指5*2.5平方的V V （规格）电缆穿32的焊接钢管沿墙 或地面暗敷设电气图纸上的 C65N-C40A/2Np1 ZR-YJV-3X16— CT/KBG32-SCE JXH协另代表:C65N施耐德旗下梅兰日兰牌断路器C曲线，40A电流的ZR—YJV—3X16—CT/KBG32 —SCEZR:阻燃，代表阻燃电缆（还应该标注阻燃级别 A、B、Co未标注可视为B级）YJV:交联聚氯乙烯绝缘铜芯电缆3X16:三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）KBG32 :沿KBG管敷设，管规格32KBG 一种薄壁钢管SCE:吊顶内敷设建筑电气图中的 1-T1/2-T1:2（NH-YJV-5*6/CT） 是：1-T1/2-T1是回路编号吧2（NH-YJV-5*6/CT）代表的是：2根 耐火 交联聚乙烯绝缘聚氯乙烯护套电力电缆5芯的 截面6平方 在电缆桥架内敷设。
建筑装修图上的6边形小圆圈是啥意思？实心的灯是投光灯吗？蓝色的折线又是什 么意思？最好是把图上的东西解释一下图上的只有红色、绿色和白色部分与电气有关，其他的都是土建的墙、窗、门之类 的东西设计的人不同符号用的也有区别，有些只能给你猜，所以能找着图例你最好看图例红色是导线，导线上的三个白色斜杠表示这段导线有三根线 0N1、N2等是此段回路 名称绿色空心圈是吸顶灯，圆圈里有S的在其他地方是声控灯，但你这里就不是了，我 想有可能是防水灯小实心圈带个尾巴的是开关，尾巴上一个杠的是单联开关，两个杠的是双联开关小半圆加个小十字一样的就是插座，不管是不是实心实心的是五孔插座（相当于 一个三孔插座和一个两孔插座合一起）五孔插座加个小对号尾巴的是有开关的插 座，但你这里更应该是空调插座，你就当它是有开关的空调插座吧插座里边有字 母的表示它的用途，比如有X的是洗衣机插座，有R的是热水器插座，有P的是排 油烟机插座（你这里更像是排气扇插座），有 T的是镜前灯插座实心的长方形是分户箱分户箱上边一个斜杠出来上边有 AL1一几的那个是分户箱 名称空心长方形里边一个圆圈的，说实话有点猜不出来，但感觉应该是镜前灯长方形 是个六路的配电箱 小圆圈 是个吸顶灯五边形是个单个插孔的插座 五边形一个横杠的 是两个插孔的插座1 P、2 P、3 P、4 P断路器是什么意思？1P 一般用在照明控制1根火线使用，2P是控制1火1零的，3P 一般用于3相 电器，4P用于3相4线的。
1P、2P、3P、4P指断路器的极数，电相序的排序是 A、B、C、No ABC指三相电 的火线，N指三相四线的零线1P断路器可接任意一相火线，2P断路器可接任意 一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即 ACB如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器，如果是 380V ,就需要3P或4P 了，对负载设备不需要零的就只选 3P就可以了，如电动机、 风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P 了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必 须的要用的接线时需要注意的是：如果在同一个楼层里面，需要引出的 1P及2P断路器较 多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器 ABC相要均衡 引出，否则就会使总断路器使用寿命下降建筑电气施工图中 WLM104-YJV(4*240+1*120)-SC150-FC 表示:WLM104应该是变电所出线回路的编号YJV(4*240+1*120)-SC150-FC 这个知道吧YJV电缆型号交联聚乙烯绝缘聚氯乙烯护套电力电缆4*240+1*120表示线型 穿150焊接钢管 埋地敷设 在配电系统图中 Wh KX分别代表什么WH是电度表的符号；KX通常是电压表的转换开关，通常有四个档位： AB相间电压、BC相电压、CA相电压和空档位。
