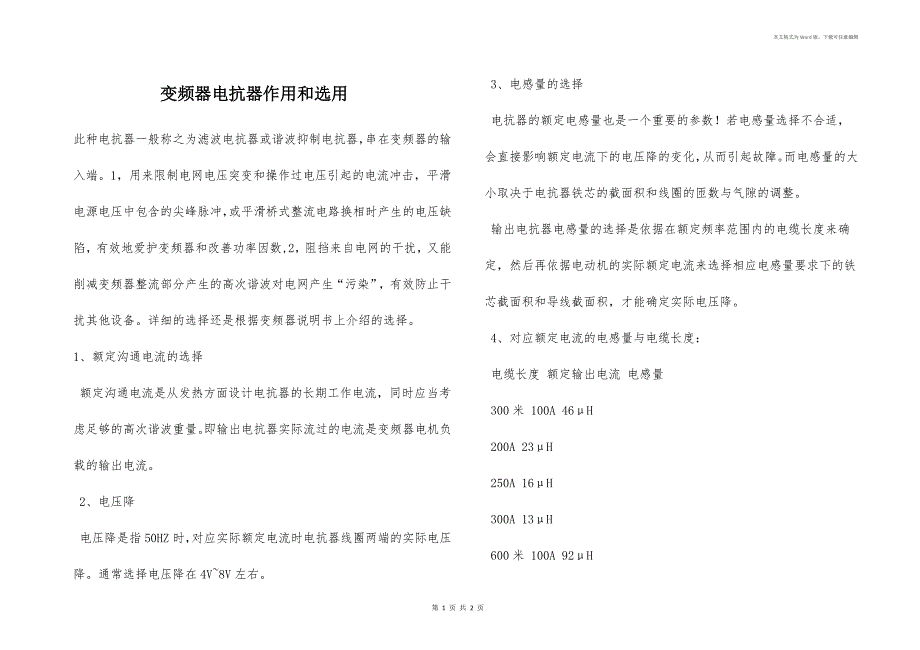

本文格式为Word版，下载可任意编辑变频器电抗器作用和选用 此种电抗器一般称之为滤波电抗器或谐波抑制电抗器，串在变频器的输入端1，用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地爱护变频器和改善功率因数,2，阻挡来自电网的干扰，又能削减变频器整流部分产生的高次谐波对电网产生“污染”，有效防止干扰其他设备详细的选择还是根据变频器说明书上介绍的选择1、额定沟通电流的选择 额定沟通电流是从发热方面设计电抗器的长期工作电流，同时应当考虑足够的高次谐波重量即输出电抗器实际流过的电流是变频器电机负载的输出电流 2、电压降 电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降通常选择电压降在4V~8V左右 3、电感量的选择 电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整 输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来确定，然后再依据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4、对应额定电流的电感量与电缆长度： 电缆长度 额定输出电流 电感量 300米 100A 46μH 200A 23μH 250A 16μH 300A 13μH 600米 100A 92μH 200A 46μH 250A 34μH 300A 27μH 抱负的电抗器在额定沟通电流及以下，电感量应保持不变，随着电流的增大，而电感量渐渐减小 当额定电流大于2倍时，电感量减小到额定电感量的0.6倍 当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍 当额定电流大于4倍时，电感量减小到额定电感量的0.35倍 第 1 页 共 1 页。
