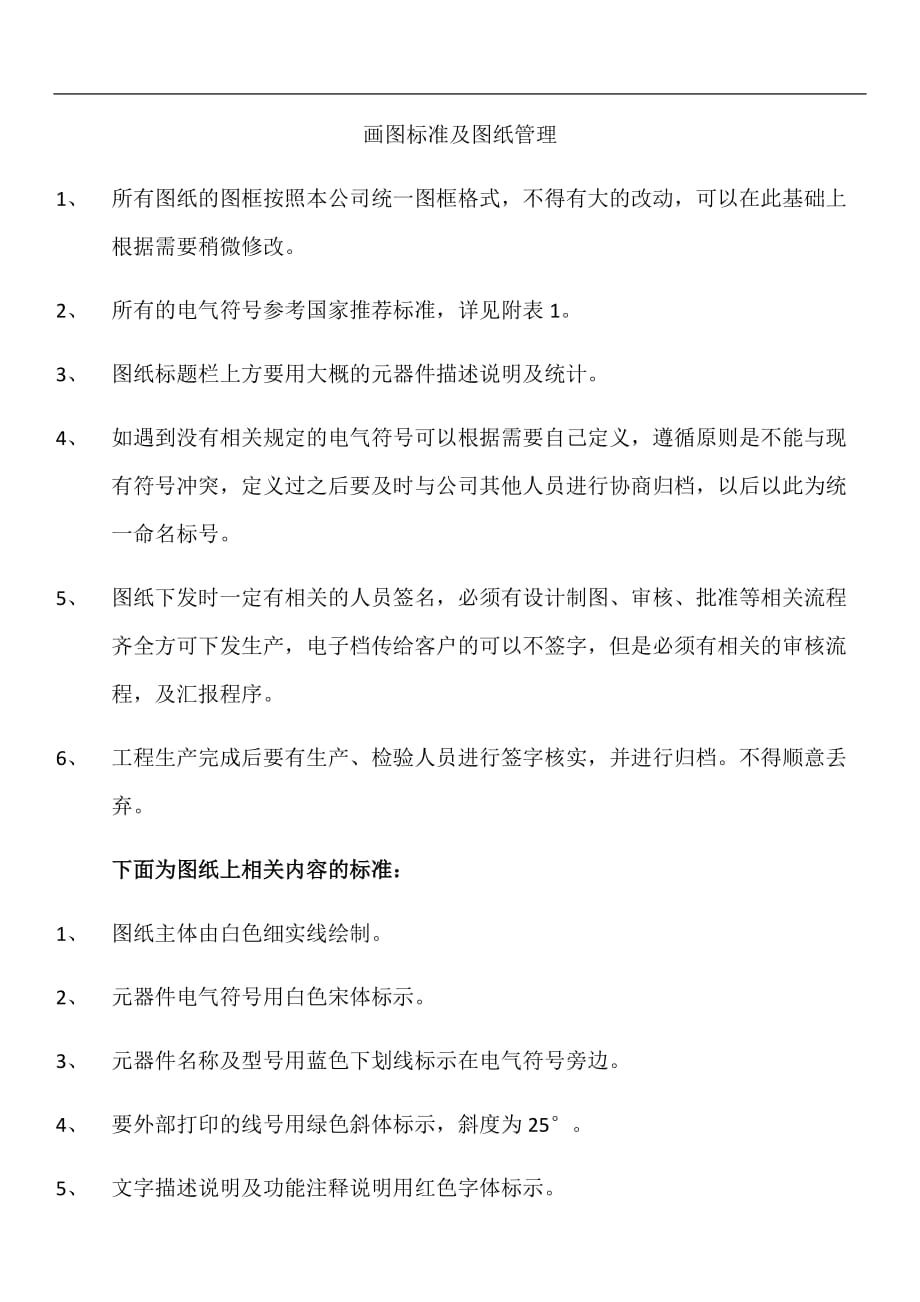

画图标准及图纸管理 1、 所有图纸的图框按照本公司统一图框格式，不得有大的改动，可以在此基础上根据需要稍微修改2、 所有的电气符号参考国家推荐标准，详见附表13、 图纸标题栏上方要用大概的元器件描述说明及统计4、 如遇到没有相关规定的电气符号可以根据需要自己定义，遵循原则是不能与现有符号冲突，定义过之后要及时与公司其他人员进行协商归档，以后以此为统一命名标号5、 图纸下发时一定有相关的人员签名，必须有设计制图、审核、批准等相关流程齐全方可下发生产，电子档传给客户的可以不签字，但是必须有相关的审核流程，及汇报程序6、 工程生产完成后要有生产、检验人员进行签字核实，并进行归档不得顺意丢弃下面为图纸上相关内容的标准：1、 图纸主体由白色细实线绘制2、 元器件电气符号用白色宋体标示3、 元器件名称及型号用蓝色下划线标示在电气符号旁边4、 要外部打印的线号用绿色斜体标示，斜度为25°5、 文字描述说明及功能注释说明用红色字体标示6、 485 2W通讯标示统一为T+、T-标示7、 线号推荐说明：主线路进线统一用L1、L2、L3标示，经过一个元器件线号标示为L11， L11标示断N次，依次类推，控制线路中如果有N个相同的元件，命名规则建议为N0*,N代表个人命名的第几个元件，二次回路有多个元件节点串联的时候按照国家推荐标准标示，即从上到下，从左到右的原则。
8、 控制线路的220V电源，从断路器下来后有电源开关的用1（火线），0（零线），经过电源开关的变为2和0，如果没有电源开关的直接断路器下来就是2和09、 中间继电器、电磁阀建议选用24V电源10、 Plc、变频器等的COM点存在不可共用的节点，可以COM后面加数字区分标示11、 PLC输入输出可以选择自身X、Y点标示，也可以按照数字量标示10-99可选择12、 Ø标示表示要把此线引到端子排上的，○标示表示在同一个柜子内接线，若不在同一张图纸请旁边标注在哪一张上面13、 所有引到端子排上的线最好能标示出端子排排布的位置附表1名称图形符号名称图形符号一般三极电 源开关按钮停止 低压断路器复合行 程 开 关常开触头接 触 器线圈常闭触头主触头复合触头常开辅 助触头常闭辅 助触头转换开关速 度 继 电 器常开触头按钮起动常闭触头名称图型符号名称图型符号时 间 继 电 器线圈继 电 器久电流继电器线圈延时闭合常开触点常开触头延时断开常闭触点常闭触头延时闭合常闭触点熔断器延时断开常开触点熔断器式刀开关通电延时线圈热 继 电 器热组件断电延时线圈常闭触点名称图形符号名称图形符号继 电 器中间继电器线圈桥式整流装置欠电压继电器线圈蜂呜器过电流继电器线圈信号灯电阻器单相变压器接插器整流变压器电磁铁照明变压器电磁吸盘控制电路电源用变压器串励直流电动机带滑动触点的电位器名称图形符号名称图形符号并励直流电动机PNP型三极管三相笼型异步电动机NPN型三极管三相绕线转子异步电动机晶闸管(阳极侧受控)半导体二极管他励直流电动机接近敏感开关动合触头复励直流电动机磁铁接近时动作的接近开关的动合触头接近开关动合触头直流发电机常用电气文字符号名称符号名称符号名称符号单字母双字母单字母双字母单字母双字母发电机G电压互感器TTV电阻器R直流发电机GGD整流器U电位器RRP交流发电机GGA断路器F起动电阻器RRS同步发电机GGS隔离开关S制动电阻器RRB异步发电机GGA自动开关A频敏电阻器RRF电动机M转换开关C电容器C直流电动机MMD刀开关K电感器L交流电动机MMA控制开关SSA电抗器LLS同步电动机MMS行程开关SSQ熔断器FFU异步电动机MMA微动开关SSS照明灯EEL笼型电动机MMC按钮开关SSB指示灯HHL绕组W接近开关SSP晶体管VVT电枢绕组WWA继电器K晶闸管VVTH定子绕组WWS电压继电器KKV半导体二极管VVD转子绕组WWR电流继电器KKA稳压管VVS变压器T时间继电器KKT变换器B电力变压器TTM控制继电器KKC压力变换器BBP控制变压器TTC速度继电器KKS位置变换器BBQ自耦变压器TTA接触器KKM温度变换器BBT整流变压器TTR电磁铁YYA速度变换器BBV互感器T电磁离合器YYC测速发电机BBR电流互感器TTA电磁阀YYV常用辅助文字符号名称符号名称符号名称符号高H绿GN断开OFF低L黄YE附加ADD升U白WH异步ASY降D蓝BL同步SYN主M直流DC自动A,AUT辅AUX交流AC手动M,MAN中M电压V起动ST正FW电流A停止STP反R时间T控制C红RD闭合ON信号S。
