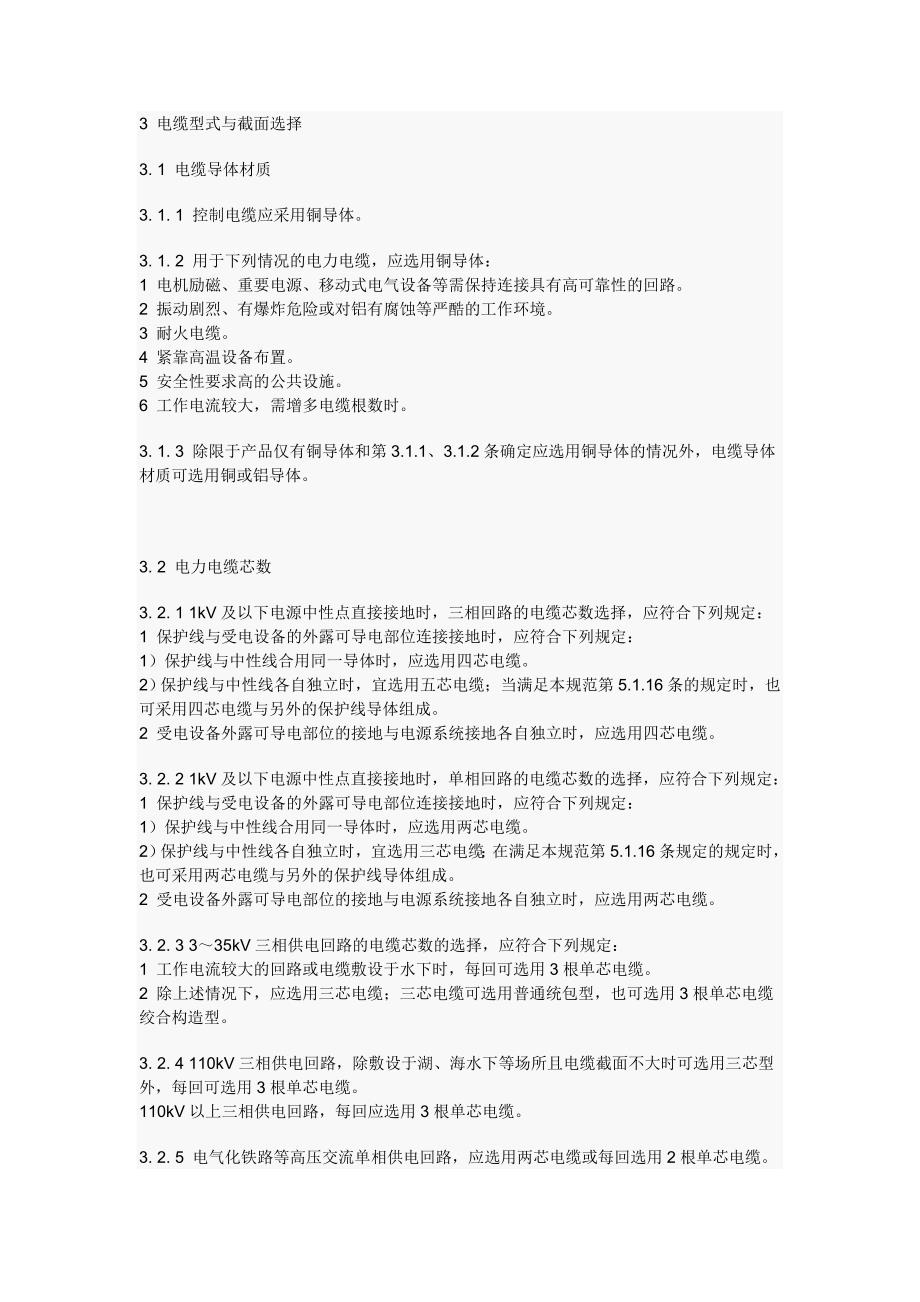

3 电缆型式与截面选择 3. 1 电缆导体材质 3. 1. 1 控制电缆应采用铜导体 3. 1. 2 用于下列情况的电力电缆，应选用铜导体： 1 电机励磁、重要电源、移动式电气设备等需保持连接具有高可靠性的回路 2 振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境 3 耐火电缆 4 紧靠高温设备布置 5 安全性要求高的公共设施 6 工作电流较大，需增多电缆根数时 3. 1. 3 除限于产品仅有铜导体和第 3.1.1、3.1.2 条确定应选用铜导体的情况外，电缆导体 材质可选用铜或铝导体 3. 2 电力电缆芯数 3. 2. 1 1kV 及以下电源中性点直接接地时，三相回路的电缆芯数选择，应符合下列规定： 1 保护线与受电设备的外露可导电部位连接接地时，应符合下列规定： 1）保护线与中性线合用同一导体时，应选用四芯电缆 2）保护线与中性线各自独立时，宜选用五芯电缆；当满足本规范第 5.1.16 条的规定时， 也可采用四芯电缆与另外的保护线导体组成 2 受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用四芯电缆 3. 2. 2 1kV 及以下电源中性点直接接地时，单相回路的电缆芯数的选择，应符合下列规定：1 保护线与受电设备的外露可导电部位连接接地时，应符合下列规定： 1）保护线与中性线合用同一导体时，应选用两芯电缆。
2）保护线与中性线各自独立时，宜选用三芯电缆；在满足本规范第 5.1.16 条规定的规定 时，也可采用两芯电缆与另外的保护线导体组成 2 受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用两芯电缆 3. 2. 3 3～35kV 三相供电回路的电缆芯数的选择，应符合下列规定： 1 工作电流较大的回路或电缆敷设于水下时，每回可选用 3 根单芯电缆 2 除上述情况下，应选用三芯电缆；三芯电缆可选用普通统包型，也可选用 3 根单芯电缆 绞合构造型 3. 2. 4 110kV 三相供电回路，除敷设于湖、海水下等场所且电缆截面不大时可选用三芯型 外，每回可选用 3 根单芯电缆 110kV 以上三相供电回路，每回应选用 3 根单芯电缆 3. 2. 5 电气化铁路等高压交流单相供电回路，应选用两芯电缆或每回选用 2 根单芯电缆 3. 2. 6 直流供电回路的电缆芯数的选择，应符合下列规定： 1 低压直流供电回路，宜选用两芯电缆；也可选用单芯电缆 2 高压直流输电系统，宜选用单芯电缆；在湖、海等水下敷设时，也可选用同轴型两芯电 缆 3.3 电缆绝缘水平3. 3. 1 交流系统中电力电缆导体的相间额定电压，不得低于使用回路的工作线电压。
3. 3. 2 交流系统中电力电缆导体与绝缘屏蔽或金属层之间额定电压的选择，应符合下列规 定： 1 中性点直接接地或经低电阻接地的系统，接地保护动作不超过 1min 切除故障时，不应 低于 100%的使用回路工作相电压 2 除上述供电系统外，其他系统不宜低于 133%的使用回路工作相电压；在单相接地故障 可能持续 8h 以上，或发电机回路等安全性要求较高的情况，宜采用 173%的使用回路工作 相电压 3. 3. 3 交流系统中电缆的耐压水平，应满足系统绝缘配合要求 3. 3. 4 直流输电电缆绝缘水平，应具有能随极性反向、直流与冲击叠加等的耐压考核；使 用的交联聚乙烯电缆应具有抑制空间电荷积聚及其形成局部高场强等适应直流电场运行的 特性 3. 3. 5 控制电缆额定电压的选择，不应低于该回路工作电压，并应符合下列规定： 1 沿高压电缆并行敷设的控制电缆（导引电缆），应选用相适合的额定电压 2 220kV 及以上高压配电装置敷设的控制电缆，应选用 450/750V 3 除上述情况外，控制电缆宜选用 450/750V；外部电气干扰影响很小时，可选用较低的 额定电压 3.4 电缆绝缘类型3. 4. 1 电缆绝缘类型的选择，应符合下列规定： 1 在使用电压、工作电流及其特征和环境条件下，电缆绝缘特性不应小于常规预期使用寿 命。
2 应根据运行可靠性、施工和维护的简便性以及允许最高工作温度与造价的综合经济性等 因素选择 3 应符合防火场所的要求，并应利于安全 4 明确需要与环境保护协调时，应选用符合环保的电缆绝缘类型 3. 4. 2 常用电缆的绝缘类型的选择，应符合下列规定： 1 中、低压电缆绝缘类型选择应符合本规范第 3.4.3～3.4.7 条的规定外，低压电缆宜选用聚氯乙烯或交联聚乙烯型挤塑绝缘类型，中压电缆宜选用交联聚乙烯绝缘类型 明确需要与环境保护协调时，不得选用聚氯乙烯绝缘电缆 2 高压交流系统中电缆线路，宜选用交联聚乙烯绝缘类型在有较多的运行经验地区，可 选用自容式充油电缆 3 高压直流输电电缆，可选用不滴流浸渍纸绝缘、自容式充油类型在需要提高输电能力 时，宜选用以半合成纸材料构造的型式 直流输电系统不宜选用普通交联聚乙烯型电缆 3. 4. 3 移动式电气设备等经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘等电缆 3. 4. 4 放射线作用场所，应按绝缘类型的要求，选用交联聚乙烯或乙丙橡皮绝缘等耐射线 辐照强度的电缆 3. 4 .5 60℃以上高温场所，应按经受高温及其持续时间和绝缘类型要求，选用耐热聚氯乙 烯、交联聚乙烯或乙丙橡皮绝缘等耐热型电缆；100℃以上高温环境，宜选用矿物绝缘电 缆。
高温场所不宜选用普通聚氯乙烯绝缘电缆 3. 4. 6 －15℃以下低温环境，应按低温条件和绝缘类型要求，选用交联聚乙烯、聚乙烯绝 缘、耐寒橡皮绝缘电缆 低温环境不宜用聚氯乙烯绝缘电缆 3. 4. 7 在人员密集的公共设施，以及有低毒阻燃性防火要求的场所，可选用交联聚乙烯或 乙丙橡皮等不含卤素的绝缘电缆 防火有低毒性要求时，不宜选用聚氯乙烯电缆 3. 4. 8 除按本规范第 3.4.5～3.4.7 条明确要求的情况外，6kV 以下回路，可选用聚氯乙烯 绝缘电缆 3. 4. 9 对 6kV 重要性回路或 6kV 以上的交联聚乙烯电缆，应选用内、外半导电与绝缘层 三层共挤工艺特征的型式。
