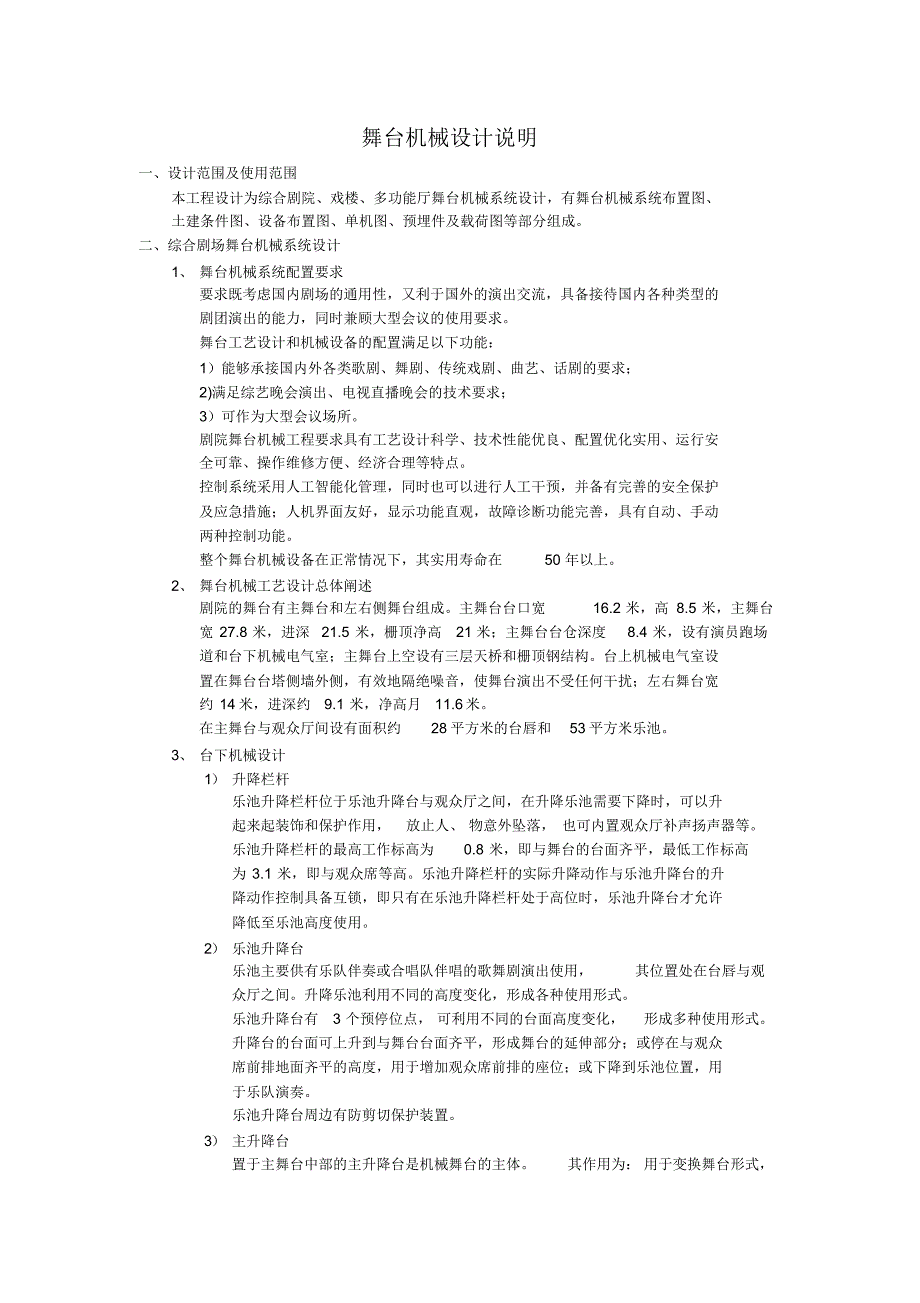

舞台机械设计说明一、设计范围及使用范围本工程设计为综合剧院、戏楼、多功能厅舞台机械系统设计，有舞台机械系统布置图、土建条件图、设备布置图、单机图、预埋件及载荷图等部分组成二、综合剧场舞台机械系统设计1、 舞台机械系统配置要求要求既考虑国内剧场的通用性，又利于国外的演出交流，具备接待国内各种类型的剧团演出的能力，同时兼顾大型会议的使用要求舞台工艺设计和机械设备的配置满足以下功能：1）能够承接国内外各类歌剧、舞剧、传统戏剧、曲艺、话剧的要求；2)满足综艺晚会演出、电视直播晚会的技术要求；3）可作为大型会议场所剧院舞台机械工程要求具有工艺设计科学、技术性能优良、配置优化实用、运行安全可靠、操作维修方便、经济合理等特点控制系统采用人工智能化管理，同时也可以进行人工干预，并备有完善的安全保护及应急措施；人机界面友好，显示功能直观，故障诊断功能完善，具有自动、手动两种控制功能整个舞台机械设备在正常情况下，其实用寿命在50 年以上2、 舞台机械工艺设计总体阐述剧院的舞台有主舞台和左右侧舞台组成主舞台台口宽16.2 米，高 8.5 米，主舞台宽 27.8 米，进深21.5 米，栅顶净高21 米；主舞台台仓深度8.4 米，设有演员跑场道和台下机械电气室；主舞台上空设有三层天桥和栅顶钢结构。
台上机械电气室设置在舞台台塔侧墙外侧，有效地隔绝噪音，使舞台演出不受任何干扰；左右舞台宽约 14 米，进深约9.1 米，净高月11.6米在主舞台与观众厅间设有面积约28 平方米的台唇和53 平方米乐池3、 台下机械设计1） 升降栏杆乐池升降栏杆位于乐池升降台与观众厅之间，在升降乐池需要下降时，可以升起来起装饰和保护作用，放止人、 物意外坠落， 也可内置观众厅补声扬声器等乐池升降栏杆的最高工作标高为0.8 米，即与舞台的台面齐平，最低工作标高为 3.1 米，即与观众席等高乐池升降栏杆的实际升降动作与乐池升降台的升降动作控制具备互锁，即只有在乐池升降栏杆处于高位时，乐池升降台才允许降低至乐池高度使用2） 乐池升降台乐池主要供有乐队伴奏或合唱队伴唱的歌舞剧演出使用，其位置处在台唇与观众厅之间升降乐池利用不同的高度变化，形成各种使用形式乐池升降台有3 个预停位点， 可利用不同的台面高度变化，形成多种使用形式升降台的台面可上升到与舞台台面齐平，形成舞台的延伸部分；或停在与观众席前排地面齐平的高度，用于增加观众席前排的座位；或下降到乐池位置，用于乐队演奏乐池升降台周边有防剪切保护装置3） 主升降台置于主舞台中部的主升降台是机械舞台的主体。
其作用为： 用于变换舞台形式，可以使舞台形成不同高度的平面，使整个舞台在平面、台阶之间变化；用于迁换布景，可以使大型布景在演出中多次快速变换；用于参与演出，可以增加表演效果主升降台下降到主舞台两侧台仓处，将存储于舞台下部的各种道具移到升降台上，并可以随之上升；也可接送演员上下台主升降台最高可升至高于台面2.1 米，最低可降至低于舞台面3.9 米，与台仓演员通道平齐4） 侧车车台侧车台用于装载布景、道具或演员，可运行到主舞台上或在侧舞台与主舞台之间移动，实现动态换景并参与演出侧车台可以单独运行，也可以任意组合运行侧车台能随主舞台上升或下降，能在侧舞台与主舞台之间行驶或停留侧车车台采用单向整车台形式，设置于主舞台两侧， 平面尺寸与主升降台相同，为 16 米*3.2 米5） 拼装式旋转台 舞台虽然不配备后车台，但如有大旋转圆台的表演要求，则可选择配备可拆式旋转台，可拆式旋转台摆脱了后车台、后补台等复杂的配套设备，舞台功能独特，运用灵活方便运用时可在主升降台上快速拼装运行，快速方便；不用时可拆成 2 片，在后舞台区靠墙悬挂或在主舞台后台仓处放置6） 电影宽银幕架答应荧幕架用于安装电影银幕，设置于舞台后部靠墙防置。
荧幕架采用轻行钢结构焊接而成，并设有电动荧幕遮幅，荧幕装置，以及音箱的安装位置架体底部设有滚轮行走装置，使用时可由人工将其推至舞台实用位置荧幕架尺寸根据电影放映机以及相关条件按规范确定的7） 手动拼装式会议台阶 手动拼装式会议台阶是用于在舞台上搭设会议主席团专用台阶的具有固定高度的块状钢木组合体在舞台进行表演时，这些拼装式会议台阶存放在侧台4、 台上机械设计1） 台口外单点吊机单点吊机设置于台口外乐池上空的固定位置上，通过固定安装的转向滑轮来确定吊点的位置 单点吊机用于为乐池上方提供灯光或布景吊点，也可用于吊装台前饰物，电子显示屏和音响等设备每台单点吊机可以单独运行，也可以几台吊机组合同步运行2）台口防火幕台口防火幕设置在观众厅和舞台之间的台口处，实际上为可移动的消防专用隔断当剧场发生火灾事故或每场演出结束时，该放火幕落下， 将舞台和观众厅分隔成两个放火区域在紧急情况下，防火幕在45S 内，靠重力降到位（关闭台口）当幕体下边缘距舞台台面 2.5m 时自动开启阻尼装置，使幕体减速下降，减诉时间不小于10S墓体四周与建筑墙体之间设有密封装置，以便在放火幕处于下降位置时，能有效密封烟和火可电动控制防火幕的上升、下降， 也可以手动下降。
防火幕的阻尼机构及驱动装置的设计保证在剧场发生火灾（既使完全断电）时，防火幕也能靠自重阻尼落幕2） 大幕机3）大幕机大幕机设置于舞台台口处，具有对开功能， 是剧院演出必不可少的专用设备电机驱动调速对开，也可手动对开对开幕导轨的中间重叠部分应不小于2.0m,两侧应延伸至可以使幕布拉开到舞台建筑太口以外4） 假台口假台口上片可以调整演出台口内侧的活动台口处，由两个侧片和一个上片组成假台口上片可以调整演出台高度的大小，使其根据演出需要在8.5m 和 7m 高度之间变化；可降至距地面一米处装灯假台口两侧片位置的平移可以调整演出台口宽度的大小，使其根据演出需要在16M 和 12 米之间变化假台口上片和侧片为钢制框架，可安装舞台灯具，并可上操作使用灯具5） 布景吊杆（含前檐幕、纱幕、天幕） 设置于主舞台上部，用途广泛，既可用于提升布景，各种幕布、二道幕等，也可以吊挂灯具、参与演出等电动吊杆由绗架式叼杆、卷扬系统、保护装置、传感器采用计算机或可编程控制器，可以在主操作台、便携式操作盘、垂吊式操作盘上控制6） 二道幕机二道幕机设置于舞台内，可通过电动实现对开或对关，且速度可调二道幕机应能重复操作，且反应速度快。
二道幕机的位置不确定，可悬挂在任一布景杆上；可根据实际使用需要随时进行挂装对开（关）幕导轨中间重叠部分应不小于2.0 米，两侧应眼神至可以使幕布对开到幕布条以外7） 灯光吊杆灯光吊杆设置于主舞台上不，专用于吊挂舞台灯具灯光吊杆由桁架式吊杆、卷扬系统、控制系统和保护装置、传感器等组成控制系统要求采用计算机或可编程控制器，可以在主操作台上控制8） 侧灯光笼设置于主舞台上部侧边，主要用于悬挂灯光，也可用于提升布景等，参加演出活动灯光吊笼可以延舞台进深方向水平移动灯光吊笼设有电缆收纳装置灯光吊笼由主体钢结构框架、平移装置和控制系统组成平移装置由各自独立的传动装置和导向装置组成笼体内设置有带配种的伸缩钢爬梯，方便人员上笼体进行挂灯等操作9） 台上设备清单及主要技术参数5、 舞台机械用电1） 台上机械用电（不包括舞台灯光）：300KW ，其中台下机械160KW ，台上机械140KW 三相五线制，由配电室引至舞台机械控制室2） 舞台机械应具备可靠的接地保护6、 舞台机械控制室舞台机械控制室位于主舞台北侧，候场楼上7.4 米标高处的一个房间内，需设防静电地板，舍简单的操作监控系统7、 其它1） 舞台栅顶应由原建筑设计单位根据舞台机械提供方案进行深化设计，并由土建施工单位完成施工。
2） 土建施工给舞台机械预留的洞口及预埋件应按本图纸提供的要求完成施工三、楼院舞台机械设备清单戏楼舞台机械用电20KW 四、多功能厅舞台机械设备清单五、。
