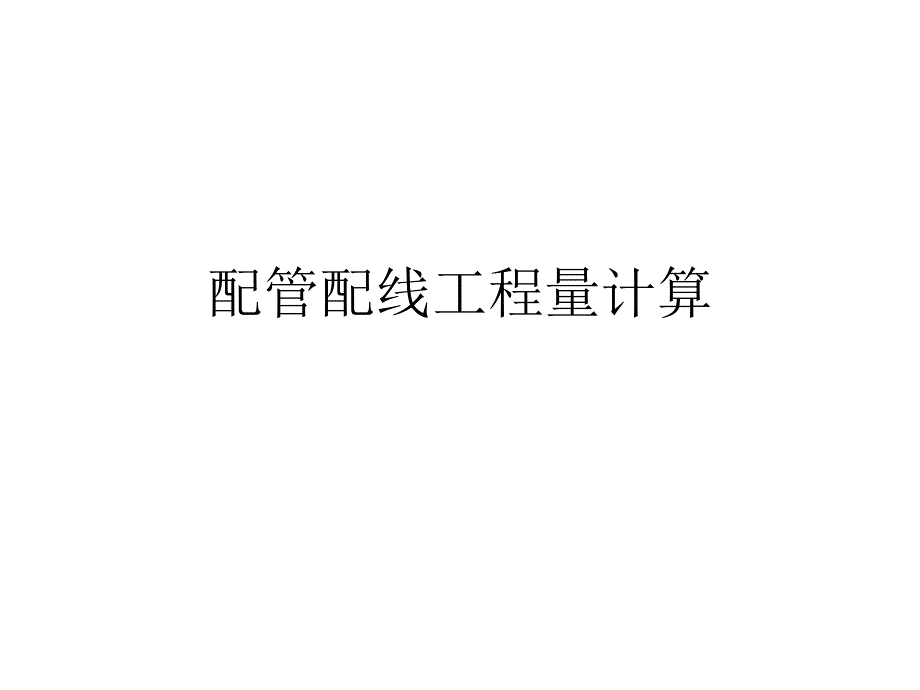

配管配线工程量计算

配管配线工程量计算主要内容•1．配管工程量计算•2．配管接线箱、盒安装工程量计算•3．配管内穿线工程量计算•4．配线工程量计算1．配管工程量计算配管(或称套管)工程以所配以所配线管材质线管材质和和敷设方式敷设方式以及以及按管规格划分定额按管规格划分定额，如下表所示(1)配管工程量计算配管工程量计算1)计算规则及其要领：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒(箱)、灯头盒、开关盒所占长度2)计算方法： ①水平方向敷设的线管，以电气施工平面布置图的线管走向和敷设部位为依据(符号如下表所示)，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，见下例•当线管沿墙暗敷时(WC)，按相关墙轴线尺寸计算该配管长度如n1回路，沿B—C，1—3等轴线长度计算工程量•当线管沿墙明敷时(WE)，按相关墙面净空长度尺寸计算线管长度如n2回路，沿B—A，1-2等墙面净空长度计量②垂直方向敷设的管(沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关无论配管是明敷或暗敷均按图示计算线管长度•③当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。

穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算，均如下图所示 2．配管接线箱、盒安装工程量计算明配线管和暗配线管，均发生接线盒(分线盒)或接线箱安装，或开关盒、灯头盒及插座盒安装，它们均以“个”计量其箱盒均为未计价材料•(2)线管敷设超过下列长度时中间应加接线盒线管敷设超过下列长度时中间应加接线盒1)管长超过4．5m且无弯时2)管长超过30m，中间只有1个弯时3)管长超过20m，中间有2个弯时4)管长超过12m，中间有3个弯时 3．配管内穿线工程量计算(1)管内穿线•分照明线路和动力线路穿线，•用铝芯线、铜芯线、补偿导线和多芯软线分类，以不同导线截面分档•按“单线延长米”计量导线截面超过6mm2以上的照明线路，按动力穿线定额计算• 管内穿线长度按下式计算： 管内穿线长度=(配管长度+导线预留长度)×同截面导线根数(2)导线进入开关箱、柜及设备预留长度•线路分支接头线、进入灯具及明暗开关、插座、按钮等预留导线长度已分别综合在相应定额中，不再另行计算导线长度•(3)导线与设备相连需焊导线与设备相连需焊(压压)接线端子接线端子 按“个”计量，用相应定额。

4．配线工程量计算1)配线工程是以所配线的规格、敷设方式和部位来划分定额的，如下表所示•2)配线工程量计算配线工程用第二篇相应定额•①①线夹配线线夹配线：分瓷夹板和塑料夹板配线，它们还分为两线式与三线式，按敷设在木、砖、混凝土等不同的结构上和导线规格，以“线路延长米”计量•②②绝缘子配线绝缘子配线•分为鼓形绝缘子(瓷柱、瓷珠)、针式绝缘子和蝶式绝缘子配线，以“单线延长米”计量•针式绝缘子、蝶式绝缘子配线定额又分沿墙、柱、屋架和跨屋架、跨柱敷设，计算工程量时应分别计算它们需要支架时按施工图规定或标准图计算支架质量(100kg)，并列项计算支架制作•当绝缘子配线跨越需拉紧装置时，按“套”计算制作安装，用第二篇相应子目•③③槽板配线槽板配线•分为木槽板(CB)配线、塑料槽板(VB)配线，还分为两线式与三线式；按敷设在木、砖、混凝土等不同结构上和导线规格，以“线路延长米”计量•④④塑料护套线配线塑料护套线配线•不论圆形、扁形、轨形护套线，以2芯、3芯为区别，按“单根线路延长米”计量•塑料护套线沿钢索敷设时，必须列项计算钢索架设及钢索拉紧装置两项• ⑤⑤线槽配线线槽配线•金属线槽和塑料线槽(GXC、VXC)，线槽安装按“m”计量•金属线槽宽<100mm时用加强塑料线槽定额，>100mm的母线槽时用槽式桥架定额。

•线槽进出线盒以容量分档按“个”计量•灯头盒、开关盒按“个”计量•线槽内配线以导线规格分档，以“单线延长米”计量•线槽需要支架时，要列支架制作与安装两项。
