电动自行车通用技术条件

公****
实名认证
店铺
DOCX
11.04KB
约6页
文档ID:555292113

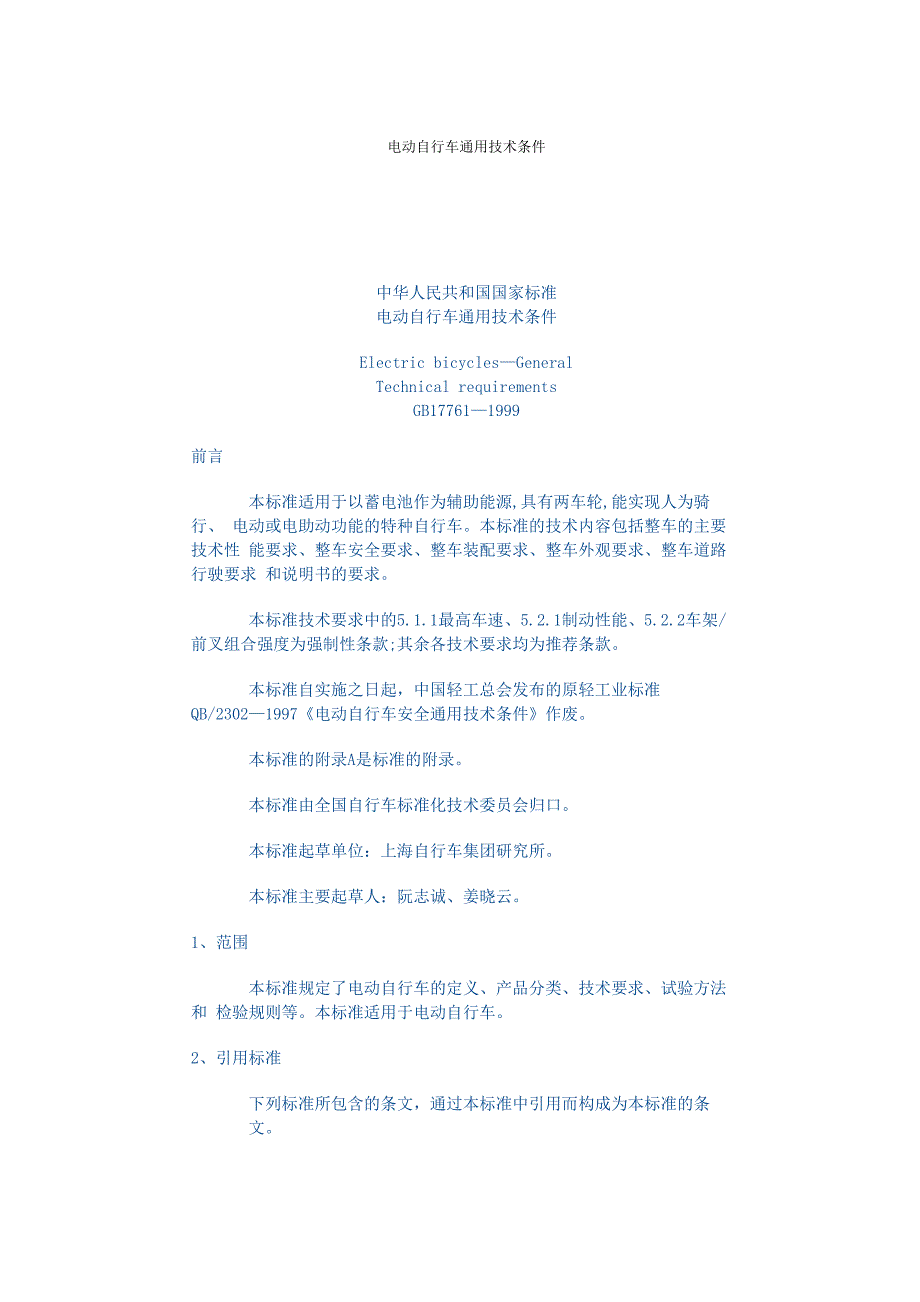

电动自行车通用技术条件_第1页
1/6

电动自行车通用技术条件中华人民共和国国家标准电动自行车通用技术条件Electric bicycles—GeneralTechnical requirementsGB17761—1999前言本标准适用于以蓄电池作为辅助能源,具有两车轮,能实现人为骑行、 电动或电助动功能的特种自行车本标准的技术内容包括整车的主要技术性 能要求、整车安全要求、整车装配要求、整车外观要求、整车道路行驶要求 和说明书的要求本标准技术要求中的5.1.1最高车速、5.2.1制动性能、5.2.2车架/ 前叉组合强度为强制性条款;其余各技术要求均为推荐条款本标准自实施之日起,中国轻工总会发布的原轻工业标准QB/2302—1997《电动自行车安全通用技术条件》作废本标准的附录A是标准的附录本标准由全国自行车标准化技术委员会归口本标准起草单位:上海自行车集团研究所本标准主要起草人:阮志诚、姜晓云1、范围本标准规定了电动自行车的定义、产品分类、技术要求、试验方法和 检验规则等本标准适用于电动自行车2、引用标准下列标准所包含的条文,通过本标准中引用而构成为本标准的条文本标准出版时,所示版本均为有效所有标准都会修订,使用本标准的各方应据探讨使用下列标准最新版本的可能性。

GB3565—1993自行车安全要求GB/T3 5 6 6— 1 9 9 3自行车装配要求GB/T12742—1991自行车检测设备和器具技术条件QB/T1217—1991自行车电镀技术条件QB/T1218—1991自行车油漆技术条件QB/T1714—1993自行车命名和型号编制方法QB/T1880—1993自行车车架QB/T2184—1995自行车铝合金件阳极氧化技术条件QB/T2191—1995自行车反射器3、 定义本标准采用下列定义电动自行车elec trie bicycle以蓄电池作为辅助能源,具有两个车轮,能实现人力骑行、电动或电 助功能的特种自行车4、 产品分类4.1分类原则及代号电动自行车按电动机与驱动轮之间的传动方式分为:轴传动,代号为Z;链传动,代号为L;皮带传动,代号为P;摩擦传动,代号为M;其他传动,代号为Q4.2型号编制方法电动自行车的型号编制方法应按QB/1717—1993第5章的规定,并冠以TD电动自行车的型式、车轮直径和代号见表1车轮直径系列mm代号型式 710 660 610 560 510 455 405男式 A E G K M O Q女式 B F H L N P R电动自行车的型号表示示例:车轮直径为560mm、女式车架、轴传动、工厂设计顺序号为15的电动 自行车,其型号应为:TDL5ZTD---电动自行车 L---女式车架、车轮直径为56 mm 15---工厂设计 顺序号 Z---轴传动4.3主要技术参数及性能电动自行车的主要技术参数及性能指标的设置见附录A (标准的附 录)。

除本标准中已有规定的项目外,其余的项目,由生产厂自行选定5、技术要求5.1整车主要技术性能要求5.1.1最高车速电动自行车最高车速就不大于20km/h5.1.2整车质量(重量)电动自行车的整车质量(重量)应不大于40kg5.1.3脚踏行驶能力电动自行车必须具有良好的脚踏骑行功能,30min的脚踏行驶距离应 不少于7 km5.1.4续行里程5.1.5最大骑行噪声电动自行车以最高车速作电动匀速骑行时(电助动的以15 km/h--18km/h速度电助动骑行)的噪声应不大于62dB (A)5.1.6百公里电耗电动自行车以电动骑行(电助动的以电助动骑行),100 km的电能消耗应不大于1.2kw.h5.1.7电动机效率电动自行车的电动机额定连续输出功率应不大于240W5.2整车安全要求5.2.1制动性能电动自行车以最高车速电动骑行时(电助的以20 km/h的车速电助动骑行),其干态制动距离应不大于4 m,湿态制动距离应不大于15 m5.2.2车架/前叉组合强度5.2.2.1车架/前叉组合件冲击强度a) 重物落下:按GB3565—1993中7.1的规定;b) 组合件落下:按GB3565—1993中7.2的规定。

5.2.2.2车架/前叉组合件振动强度按QB1880—1993中52男、女车架的规定5.2.3车把5.2.3.1把立管安全线按GB3565—1993中6.2的规定5.2.3.2把立管力矩按GB3565—1993中6.5的规定5.2.3.3 把立管静负荷按 GB3565--1993 中 6.5 的规定5.2.3.4 把横管和把立管的力矩按 GB3565--1993 中 6.5 的规定5.2.3.5 把立管和前叉立管的力矩按 GB3565--1993 中 6.5 的规定5.2.4 车轮5.2.4.1 车轮静负荷按 GB3565—1993 中的规定5.2.4.2 车轮夹紧力按 GB3565—1993 中 9.4 中的规定5.2.4.3 轮胎宽度电动自行车车轮的轮胎宽度应不大于45mm.。
