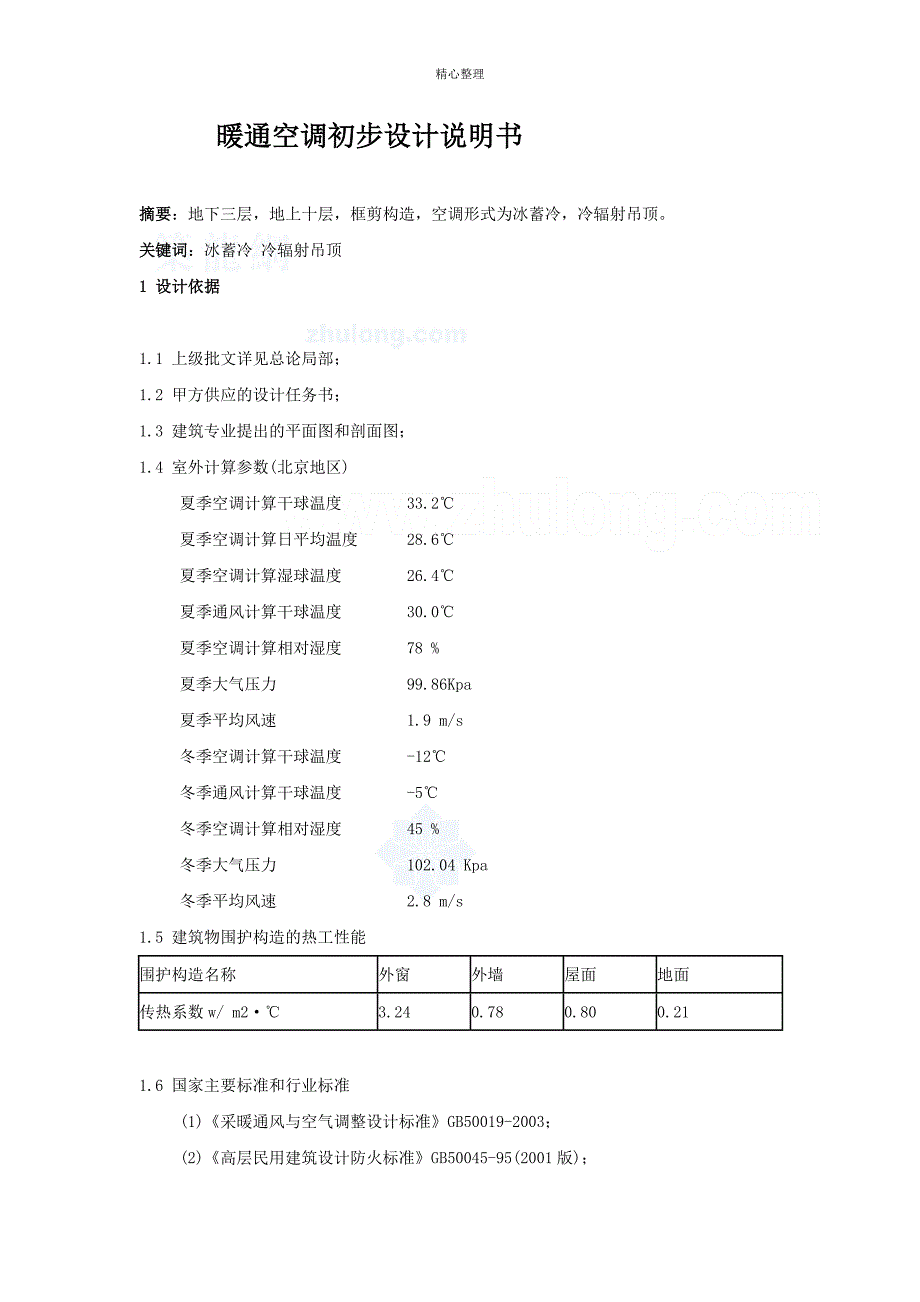

精心整理暖通空调初步设计说明书摘要：地下三层，地上十层，框剪构造，空调形式为冰蓄冷，冷辐射吊顶关键词：冰蓄冷 冷辐射吊顶1 设计依据1.1 上级批文详见总论局部；1.2 甲方供应的设计任务书；1.3 建筑专业提出的平面图和剖面图；1.4 室外计算参数(北京地区) 夏季空调计算干球温度 33.2℃ 夏季空调计算日平均温度 28.6℃ 夏季空调计算湿球温度 26.4℃ 夏季通风计算干球温度 30.0℃ 夏季空调计算相对湿度 78 % 夏季大气压力 99.86Kpa 夏季平均风速 1.9 m/s 冬季空调计算干球温度 -12℃ 冬季通风计算干球温度 -5℃ 冬季空调计算相对湿度 45 % 冬季大气压力 102.04 Kpa 冬季平均风速 2.8 m/s1.5 建筑物围护构造的热工性能 围护构造名称 外窗 外墙 屋面 地面 传热系数w/ m2·℃3.240.780.800.211.6 国家主要标准和行业标准 (1)《采暖通风与空气调整设计标准》GB50019-2003； (2)《高层民用建筑设计防火标准》GB50045-95(2001版)； (3)《民用建筑热工设计标准》GB50176-93； (4) 全国民用建筑工程设计技术措施《暖通空调?动力》； (5) 《民用建筑隔声设计标准》GBJ1181.7 2004年5月19日由中船重工集团组织的《科技研发大厦空调方案研讨会》专家组看法。
2 设计范围 本工程为船舶科技研发大厦，总建筑面积为33928平方米，预留建筑面积为5494平方米，建筑高度为33.99米地下二﹑三层为停车库及设备用房，层高3.6米；地下一层主要为餐厅﹑厨房﹑多功能厅及档案室，层高5米；首层至八层主要为办公及会议室，首层层高为5.0米，其余为3.9米 设计范围为采暖、通风、空调、防排烟及冷热源设计冷冻机房冷却水系统由给排水专业设计3 设计原那么 满意国家及行业有关标准﹑规定的要求，利用国内外先进的空调技术及设备，创立安康舒适的室内空气品质及环境4 空调设计4.1 室内设计参数序号 房间名称 温度℃湿度〔％〕 新风量标准m3/h.人 噪声dB(A)夏季 冬季 夏季 冬季 1办公﹑谈判室及接待室 242250±10≥4050≤402会议﹑学术报告厅 241850±10≥3536≤503机房 251850±10≥4050≤604计算中心 242050±10≥4050≤555展示厅 261850±10≥4050≤556档案室 261850±10≥3550≤557餐厅 2420≤65≥4030≤558厨房 3515 9健身 2420≤60≥4080≤5510多功能厅 242050±10≥3540≤4511中庭﹑门厅、走道 2620≤65≥3010≤554.2 空调冷热负荷估算 序号 空调部位 空调面(m2)冷负荷(kW)热负荷(kW)新风量(m3/h)新风冷负荷(kW)新风热负荷(kW) 地下一层 大小餐厅 1020.45173.4719.6713200118.80196.87 厨房及加工 411.8041.1010.141200066.00164.47 其余房间 1076.4675.3529.48500020029.90 一层 2540.00203.2069.601270068.5875.96 中庭 1111171.6953.95250013.5015.00 二层 2580.00193.5070.691410076.2084.33 三层 2580.00193.5070.691410076.2084.33 四层 2580.00193.5070.691410076.2084.33 五层 2580.00193.5070.691410076.2084.33 六层 2580.00193.5070.691600086.4095.69 七层 2580.00193.5070.691410076.2084.36 八层 2580.00193.5070.691410076.2084.36 九层 2580.00193.5070.691410076.2084.36 十层 2580.00243.7790.531500081.0089.71 29385.822356.5838.91175100994.681342.64.3 空调系统 经技术﹑经济综合比拟及专家组建议，空调方案确定为：独立新风空调系统，即新风机组加辐射冷吊顶。
辐射吊顶已被美国能源部列为二十一世纪15项最节能，最有前途的空调技术之一，其突出的优点——更加舒适，更加节能，更加静谧，使其成为目前欧美各国首选的空调末端装置，辐射吊顶、全热交换器和低温送风新风系统组成的独立新风系统，已经成为国际公认的最先进的空调系统4.3.1 首层∽八层及地下一层南区各功能房间 采纳独立新风空调系统(DOAS)新风机组除了担当新风负荷外，还担当室内全部潜热和局部显热负荷，室内剩余的显热负荷由辐射冷吊顶担当 新风机组选用专用DGKR08型低温送风新风机组，设置在专用的新风机房内，每台机组风量约为7000m3/h－8000m3/h机组进水温度低于3℃，出水温度为辐射冷吊顶的进水温度〔露点温度加1～2℃〕，由室内露点温度限制，新风机组出风温度低于7℃该机组除了具有平凡空调机组具有的冷却﹑枯燥﹑加热及加湿功能外，还具备有： 1〕担当其全部新风负荷，室内全部潜热和局部显热； 〔2〕机组内配置有板式全热交换器，回收焓效率大于50%，温度效率70%以上；〔3〕机组内配置驻极静电过滤器，计数效率为99.9%可备光催化材料杀灭，空气阻力小于50Pa 空调房间冬季加湿采纳高品质的干蒸汽加湿，汽源由地下一层锅炉房引来。
新风系统按楼层分南﹑北两个系统设置，以利调整新风管沿走道吊顶敷设，在进入每个房间的支管上设置E型定风量调整器，送风口采纳大诱导比风口下送排风通过每个房间侧墙上设置的排风口，通过走道吊顶，进入新风机组全热交换器释放能量后排入大气 辐射板采纳国产辐射板因为它较进口辐射板热阻小，辐射冷/热量大，接头先进，价格廉价等优点辐射板型号选用600×600规格板，颜色的选用与排版形式随装修进展4.3.2 餐厅及厨房 由于餐厅空调负荷改变大，湿负荷大，空调运行时间短，层高较高等特点故餐厅单独设置空调系统，空调形式采纳独立的低温送风新风系统，送风口采纳大诱导比风口下送，排风口为单层百叶风口，通过排风管进入新风机组全热交换器释放能量后排入大气新风机组选用专用DGKR15型低温送风新风机组，设置在专用的新风机房内，机组风量约为15000m3/h 厨房采纳直流空调系统(冬季加热夏季降温)，厨房排风量暂按40次/时，送风量为80% 排风量，其施工图设计待厨房设备确定后进展4.3.3 机房及计算机主机房 为了保证机房、消防值班室及计算机主机房值班空调，另分别设置一套VRV空调系统，室外机设置在屋顶，室内机采纳四面吹出式，设置在吊顶上。
4.4 空调系统冷源 本工程空调面积为23500m2，预留空调面积5500m2，共计空调面积29000m2空调冷负荷为3351kW，折算为冷指标为115.56w/m2空调热负荷为2595.5kW，算为冷指标为89.5w/m2 经技术及经济综合分析，本制冷采纳动态制冰冰蓄冷系统该工程尖峰负荷为3351kW，日负荷为30258kW，空调运行时间为10小时〔8:00～18:00〕，机组制冰蓄冷运行时间按8小时〔23:00～7:00〕，每周运行时间为5天片冰机/冷水机组制冷工况容量为1949kW选用两台美国Mueller公司生产的IH/C213-5片冰机/冷水机组，工质为R22空调制冷量为1100×2kWh，蓄冰量为745×2kW，电机功率为220×2kW蓄冰槽体积为340m3，其构造采纳砼构造 冷却水流量为232×2m3/h，供回水温度为32/37℃水泵流量应为464m3/h，选用三台ITT-B＆C15105A端吸，单台流量：270m3/h，扬程：0.32MPa，电机功率：37kW运行二台，备用一台 该工程峰值负荷为3351kWh，一次水温差为7℃，水泵流量应为411m3/h，选用三台ITT-B＆C15105BC端吸泵三台，单台流量：250m3/h，扬程：0.2MPa，电机功率：18kW，运行二台，备用一台。
二次水温差为9℃，水泵流量应为320m3/h，选用三台ITT-B＆C15103AC端吸泵三台，单台流量：200m3/h，扬程：0.25MPa，电机功率：22Kw，运行两台，备用一台 热交换器选用板式换热器，换热面积为178×2平方米4.4 空调系统热源 本工程估算空调热负荷为2181.55kW，经技术﹑经济综合比拟及专家组建议，本工程热源选用二台德国布德鲁斯GE615-1400型铸铁燃气热水锅炉单台发热量为1.4Mw/h，供/回水温度为95/70℃,额定工作压力0.6MPa，天燃气耗量为149Nm3/h空调所需热水由设置在制冷机房内的热交换器供应60℃/50℃的二次热水 空调所需蒸汽加湿量为950kg/h，选用一台蒸发量为1000kg/h，额定蒸发压力为0.7 MPa，天燃气耗量为76Nm3/h的燃气蒸汽锅炉 该工程峰值热负荷为2181.55kW，一次热水温差为20℃，热水循环流量应为93m3/h，选用二台ITT-B&C80-5*5*7型管道泵二台，单台流量：110m3/h，扬程：0.25MPa，电机功率：15kW，运行一台，备用一台 二次热水温差为10℃，水泵流量应为225m3/h，选用三台ITT-B&C80-5*5*7型管道泵，单台流量：135m3/h，扬程：025MPa，电机功率：15kW，运行两台，备用一台。
热交换器选用WTGT800-35型半即热式浮动盘管卧式换热器，换热面积为35×2平方米4.5 空调水路系统 空调水水温夏季为3/12℃，冬季为50/60℃，空调水系统为定流量变水温系统水路由制冷站分三路(地下一层区，一至八层南区，一至八层北区)四管制供至各新风机房在新风机组表冷器出口管道上设置一台ITT-SV802F11。
