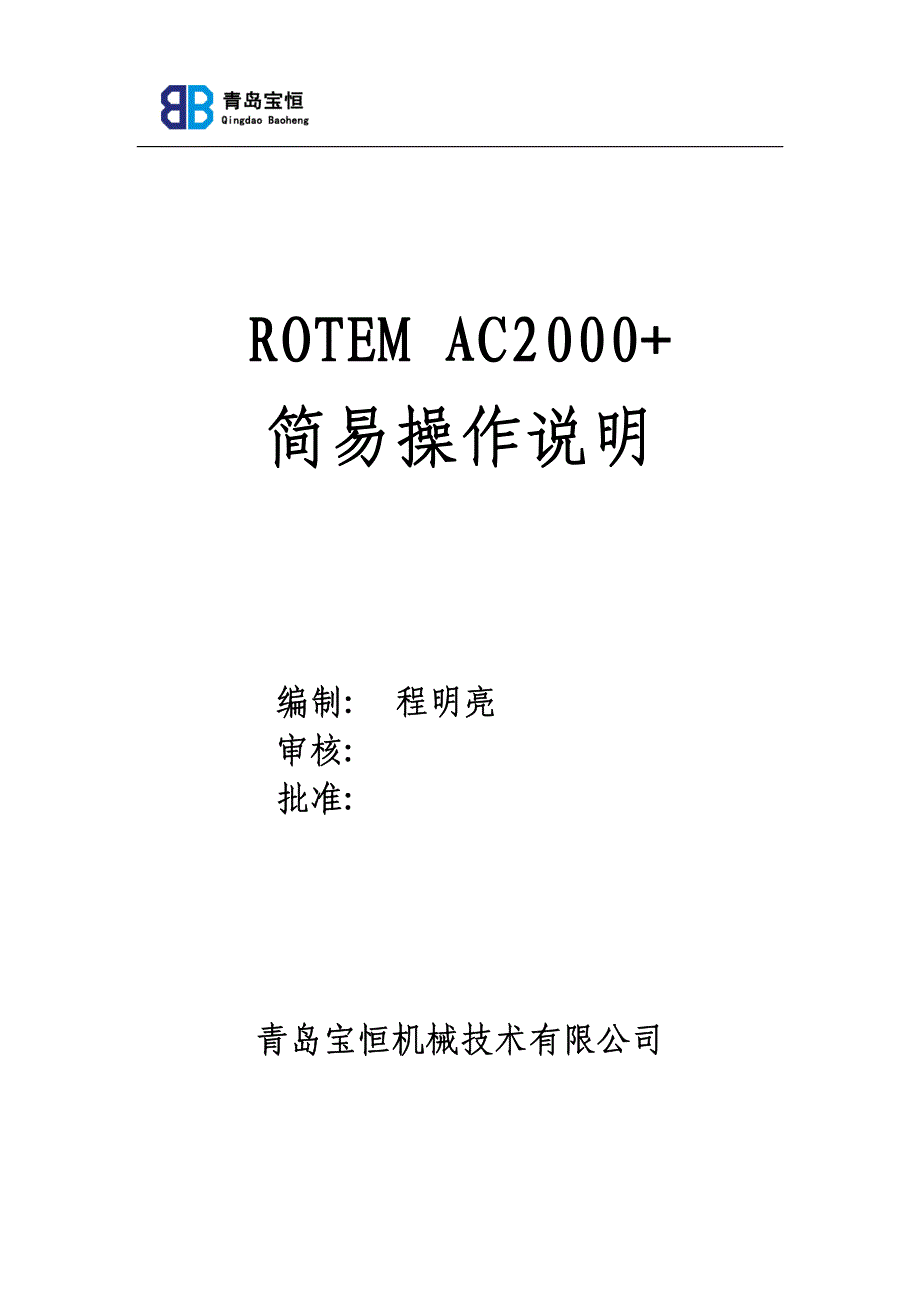

ROTEM AC2000+ 简易操作说明 ROTEM AC2000+ 简易操作说明 编制: 程明亮 审核: 批准: 青岛宝恒机械技术有限公司 编制: 程明亮 审核: 批准: 青岛宝恒机械技术有限公司 编制：程明亮 目录 一. 菜单 91 配置 二. 菜单 92 通风级别 三. 菜单 95 幕帘位置 四. 菜单 93 继电器布局 五. 菜单 94 传感器布局 六. 菜单 96 系统变量 七. 菜单 01 温度 八. 菜单 02 通风级别限制 九. 菜单 03 湿度和 CO目录 一. 菜单 91 配置 二. 菜单 92 通风级别 三. 菜单 95 幕帘位置 四. 菜单 93 继电器布局 五. 菜单 94 传感器布局 六. 菜单 96 系统变量 七. 菜单 01 温度 八. 菜单 02 通风级别限制 九. 菜单 03 湿度和 CO2 2 十. 菜单 04 制冷 十一. 菜单 05 光照 十二. 菜单 06 喂料 十三. 菜单 07 额外系统 十四. 菜单 08 静压 十五. 菜单 09 加湿 十. 菜单 04 制冷 十一. 菜单 05 光照 十二. 菜单 06 喂料 十三. 菜单 07 额外系统 十四. 菜单 08 静压 十五. 菜单 09 加湿 编制：程明亮 菜单菜单 91：配置：配置 项目 缺省值 数值 空舍报警 是/否 1/0 0 摄氏度或华氏度 ℃（0） 0 通讯波特率 9600 (3) 3 最大通风级别 20 根据需要设置 模拟输出1 (0～4) 无 变速风机 灯光 变频加热2 1 模拟输出2 (0～4) 无 变速风机 灯光 变频加热0 0 初始隧道通风级别 0 根据通风表设置加热区数量 1 1 曲线 ( no / t / t+min ) 自动温度调整 温度曲线0 1 控制器地址号码 0 通讯时要设置 风帘 1 开启时间 60 现场测试后输入风帘 1 关闭时间 60 现场测试后输入风帘 2 开启时间 60 现场测试后输入风帘 2 关闭时间 60 现场测试后输入风帘 3 开启时间 60 现场测试后输入风帘 3 关闭时间 60 现场测试后输入风帘 4 开启时间 60 现场测试后输入风帘 4 关闭时间 60 现场测试后输入隧道幕帘开时间 60 现场测试后输入隧道幕帘关时间 60 现场测试后输入注意：最大通风级别必须与菜单 92 中的通 风级别数量一致! 编制：程明亮 菜单菜单 92：通风级别和菜单：通风级别和菜单 95：风帘位置：风帘位置 级别 风扇组(0～12) 变速循环时间 温差 进风窗幕帘开度% 1 2 3 4 5 6 7 8 % 开 关 小窗 2 3 4 隧道1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 注意：通风级别数量必须与菜单 91 中的最 大通风级别一致! 菜单菜单 92、菜单、菜单 95：通风级别和风帘位置：通风级别和风帘位置 编制： 审核： 3/22/2018 级别 风扇组(1～12) 变速 周期时间 温差进风窗幕帘开度% 1 2 3 4 5 6 7 8 9 101112% 开 关 小窗百叶3 4 隧道 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 编制：程明亮 菜单菜单 93：继电器布局：继电器布局 继电器 代码 NO/NC 说明 1 1 0 风机组 1 2 2 0 风机组 2 3 3 0 风机组 3 4 4 0 风机组 4 5 5 0 风机组 5 6 6 0 风机组 6 7 7 0 风机组 7 8 8 0 风机组 8 9 27 0 进风窗 1 开 (侧墙或吊顶) 10 28 0 进风窗 1 关 (侧墙或吊顶) 11 42 0 隧道卷帘开 (百叶窗) 12 43 0 隧道卷帘关 (百叶窗) 13 24 0 制冷 (水泵) 14 15 16 17 18 19 20 40 0 报警 注意：如果把报警继电器（特别是继电器 12 或 20）设为一般情况下关闭（NC），它能够提供电源故障报警。
1 2 3 4 5 6 7 89101112131415 16 17 18 1920风 机 组 1 风 机 组 2 风 机 组 3 风 机 组 4 风 机 组 5 风 机 组 6 风 机 组 7 风 机 组 8进 风 窗 开进 风 窗 关幕 帘 开幕 帘 关水 泵 控 制报 警编制：程明亮 菜单菜单 94：传感器布局：传感器布局 说明 传感器编号 温度区 A 1 温度区 B 2 温度区 C 3 温度区 D 0 温度区 E 0 温度区 F 0 辐射区 A 0 辐射区 B 0 辐射区 C 0 舍外温度 4 湿度区 A 1 湿度区 B 0 舍外湿度 0 静态压力 0 CO2 0 低压端子接线低压端子接线 扩 展 C O M 扩 展 D A T A 扩 展 C L K 鸡 秤 二 白 鸡 秤 二 绿 鸡 秤 二 黑 鸡 秤 二红温 度 二温 度 四温 度 二温 度 四温 度 六温 度 传 感 器 地温 度 传 感 器 地压 力 、 数 字 地舍 外 湿 度白压 力 传 感 器 风 向 输 入 饲 料 计 量 输 入 水 表 输 入1 2 3 45 6 7891011121314 15 16 1718 19 20 21 22 23 2425262728293031 32 33 34通 讯 C O M 通 讯 T X 通 讯 R X 鸡 秤 一 白 鸡 秤 一 绿 鸡 秤 一 黑 鸡 秤 一红温 度 一温 度 三温 度 一温 度 三温 度 五温 度 传 感 器 地模 拟 输 出 地湿 度温 度 传 感 器 地模 拟 输 出 地湿 度白湿 度白湿 度 红红 湿 度湿 度 黑黑 模 拟 输 出 一模 拟 输 出 一 模 拟 输 出 二编制：程明亮 菜单菜单 96：系统变量：系统变量 (按序号排列按序号排列) 变量 说明 缺省值 数值 范围 1 目标温度滞后 0.5 ℃ 0.3～202 通风级别增加，延时 3.0 分钟 0.2～103 通风级别降低，延时 1.0 分钟 0.2～104 低于制冷温度的最大通风级别 20 隧道隧道 0～20 5 退出隧道模式，超出目标量 0.0 ℃ 0～20 6 允许退出隧道模式时舍外温度高于目标温度差值0.0 ℃ 0～20 7 高温报警，高于目标温度差值 4.0 ℃ 0～20 8 低温加热器滞后，低于采暖设定温度差 0.5 ℃ 0.3～209 高温加热器滞后，低于采暖设定温度差 2.0 ℃ 0.3～2010 辐射加热器点火时间 60 秒 0～99 11 低温报警，低于目标温度差值 3.0 ℃ 0～20 12 制冷滞后 0.5 ℃ 0.3～2013 湿度处理主延迟 5.0 分钟 0～99.914 环流风机启动时区域 A、B 之间的温差 5.0 ℃ 0.3～2015 风帘位置校准次数 1 0 0～24 16 从报警重置返回的延时时间 30 分钟 0～99 17 输出电压（0% AN-1） 0.0 18 输出电压（100% AN-1） 10.0 19 风向探测期 30 分钟 0～99.920 输出电压（0% AN-2） 0.0V 21 隧道模式退出锁定时间 60 分钟 0～99.922 输出电压（100% AN-2） 10.0V 23 运行风扇组时风帘 1+2 最小开度 0% 0～99%24 风向（0）/加料过量报警（1） 0 0～1 25 加料过量报警延迟 0.0 分钟 0～99.9编制：程明亮 变量 说明 缺省值 数值 范围 26 报警继电器输出延迟 0.5 分钟 0～99.927 湿度处理时间 1.0 分钟 0～99.928 压力单位：0=毫巴，1=英寸水柱，2=帕斯卡 1 0～4 29 静态压力连锁（压力调整期间风扇组关闭） ，No=00 0～1 30 低静态压力报警的最小级别 1 0～20 31 静态压力阵风延迟 10 秒 0～99 32 供水过量报警的流量 量/分钟 99 单位 0～99 33 供水缺水报警的流量 量/小时 0 单位 0～99 34 供水过量报警延迟 10 分钟 0～99 35 夜间的水过量 量/小时 0 单位 0～99 36 湿度处理，加热器限制 1.0 ℃ 0～20 37 湿度处理，加热器启动降温的湿度起点 99% 0～99%38 辐射加热器工作时，高于加热设定点的差值 0.0 ℃ 0～20 39 隧道模式过渡期 3 分钟 0～99 40 绝对高温报警 50.0 ℃ ℃ 0～50 41 日出/日落期 照明等级改变需要的时间 1 分钟 0～99 42 日出时 开灯时忽略水过量的时间 10 分钟 0～99 43 加料过量报警时停止加料 0 0～1 44 进风口开启提前量，秒 （最小通风时很重要）6 0～99 45 级别温差高温报警选择 0.0 ℃ 0～20 46 高于参照重量的百分比 20% 0～99%47 低于参照重量的百分比 10% 0～99%48 皮重敏度 0 0～99 49 称重灵敏度 0 0～99%50 称重平台开始称重的时间 0 0～24 51 称重平台结束称重的时间 24 0～24 编制：程明亮 变量 说明 缺省值 数值 范围 52 喂料周期时长限制 7 天 53 平均温度低于目标温度，降低一个级别的温差 0.5 ℃ 0.3～2054 平均温度高于目标温度，降低一个级别的温差 1.0 ℃ 0.3～2055 点火延时 10 秒 0～99 56 升高通风级别延时时间内低于按此值向目标温度修正则提高一个通风级别，高于则通风级别不变15% 0～20%57 第二加湿器温度差值 0.0 ℃ 0.3～2058 湿帘 1 编制：程明亮 菜单菜单 96：系统变量：系统变量 (按功能排列按功能排列) 变量 说明 缺省值 数值 范围 通风级别增加通风级别增加 1 目标温度。
