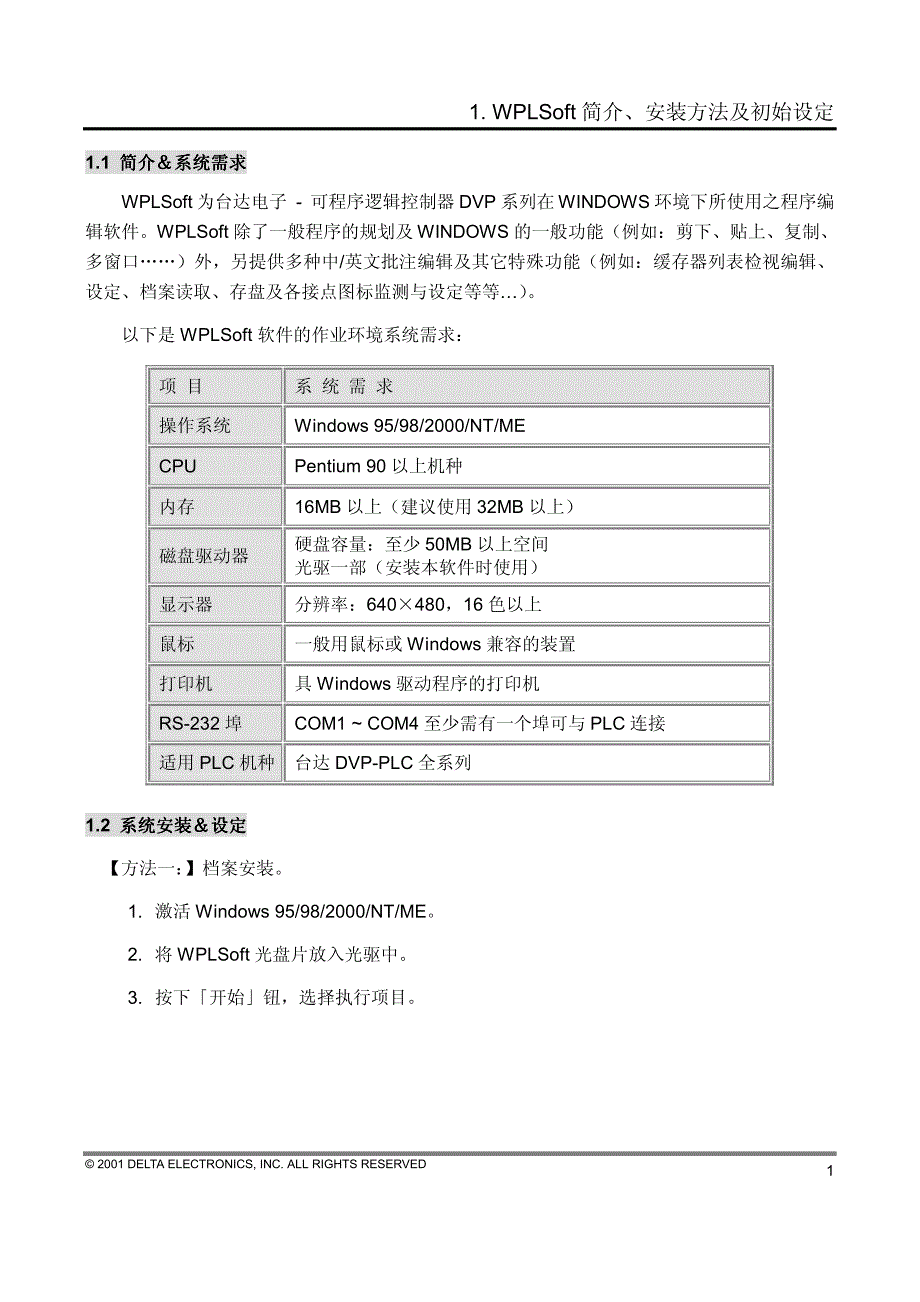

1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 1 1.1 简介＆系统需求简介＆系统需求简介＆系统需求简介＆系统需求 WPLSoft为台达电子 - 可程序逻辑控制器DVP系列在WINDOWS环境下所使用之程序编辑软件WPLSoft除了一般程序的规划及WINDOWS的一般功能（例如：剪下、贴上、复制、多窗口……）外，另提供多种中/英文批注编辑及其它特殊功能（例如：缓存器列表检视编辑、设定、档案读取、存盘及各接点图标监测与设定等等…） 以下是WPLSoft软件的作业环境系统需求： 项 目 系 统 需 求 操作系统 Windows 95/98/2000/NT/ME CPU Pentium 90以上机种 内存 16MB以上（建议使用32MB以上） 磁盘驱动器 硬盘容量：至少50MB以上空间 光驱一部（安装本软件时使用） 显示器 分辨率：640×480，16色以上 鼠标 一般用鼠标或Windows兼容的装置 打印机 具Windows驱动程序的打印机 RS-232埠 COM1 ~ COM4至少需有一个埠可与PLC连接 适用PLC机种 台达DVP-PLC全系列 1.2 系统安装＆设定系统安装＆设定系统安装＆设定系统安装＆设定 【方法一：】档案安装。
1. 激活Windows 95/98/2000/NT/ME 2. 将WPLSoft光盘片放入光驱中 3. 按下「开始」钮，选择执行项目 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 2 1. 按下開始鈕2. 選擇執行項目4. 指定WPLSoft安装的光驱及存放的目录 輸入WPL安裝執行檔位置安裝初始化5. 安装到此步骤之后的画面为WPLSoft软件的版权及系统需求讯息窗口，使用者可按下Next>钮进行之后的安装工作 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 3 6. 输入使用者姓名、公司名称后按下Next>钮进行之后的安装工作 使用者姓名公司名稱7. 以下步骤均按下Next>钮，以便进行下一步安装 WPL存放目錄設定WPL程式集設定1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 4 最后按下 Finish 键，安装完成。
1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 5 【方法二：】自动执行(AUTURUN)安装 1. 激活Windows 95/98/2000/NT/ME 2. 将WPLSoft光盘片放入光驱中 3. 若光驱有支持自动执行(AUTORUN)功能，则会出现WPLSoft安装程序连结器 4. 使用鼠标点选安装繁体中文版会出现底下选项： ＊ 安装WPLSoft：安装WINDOWS版DVP PLC 程序语言编辑器，版本2.XX版 ＊ 安装DPLSoft：安装DOS版DVP PLC 程序语言编辑器 ＊ 升级WPLSoft至2.XX版：若已安装旧版本之WPLSoft可升级至2.XX版 ＊ 安装范例档案：安装台达PLC应用技术手册范例程序 ＊ 安装Acrobat Reader：安装Acrobat Reader可开启参考文件档案(.pdf) ＊ 参考文件：内含DVP PLC各种使用手册，技术手册等参考文件 ＊ 通讯工具：内含台达DVP PLC 通讯协议，RS-485台达通讯程序 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 6 5. 选择安装WPLSoft，出现安装初始化动作。
安裝初始化6. 接续的动作则重复【方法一】之5～7步骤即可完成安装 1.3 程序执行程序执行程序执行程序执行 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 7 1. 按下開始鈕2. 選擇程式集項目3. 選擇wplsoft資料夾4. 執行Wpl2执行后会出现WPL版本讯息及日期 三秒钟后出现WPL编辑器窗口 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 8 畫面名稱列一般工具列功能工具列階梯圖工作區狀態列階梯圖工具列或SFC工具列指令工作區SFC工作區1.4 初始设定初始设定初始设定初始设定 激活WPLSoft之后，即进行建立新的文件、指定程序的步骤数量（请参考所使用主机的程序容量）及程序标题批注之初始设定 程式標題註解PLC主機程式容量設定完成按下OK鈕1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 9 当设定完成后便会出现三个窗口：一为阶梯图模式窗口，一为指令模式窗口，另一为SFC编辑模式。
使用者可依喜好选择编辑模式，即可开始编辑PLC程序 阶梯图模式：(阶梯图编辑完成须经由编译转换成指令码及SFC图) 指令模式：(指令编辑完成须经由编译转换成阶梯图及SFC图) 1. WPLSoft简介、安装方法及初始设定 © 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED 10 SFC编辑模式：(SFC图编辑完成须经由编译转换成指令码，而若要得到转换阶梯图须再由指令码编译转换成阶梯图) 。
