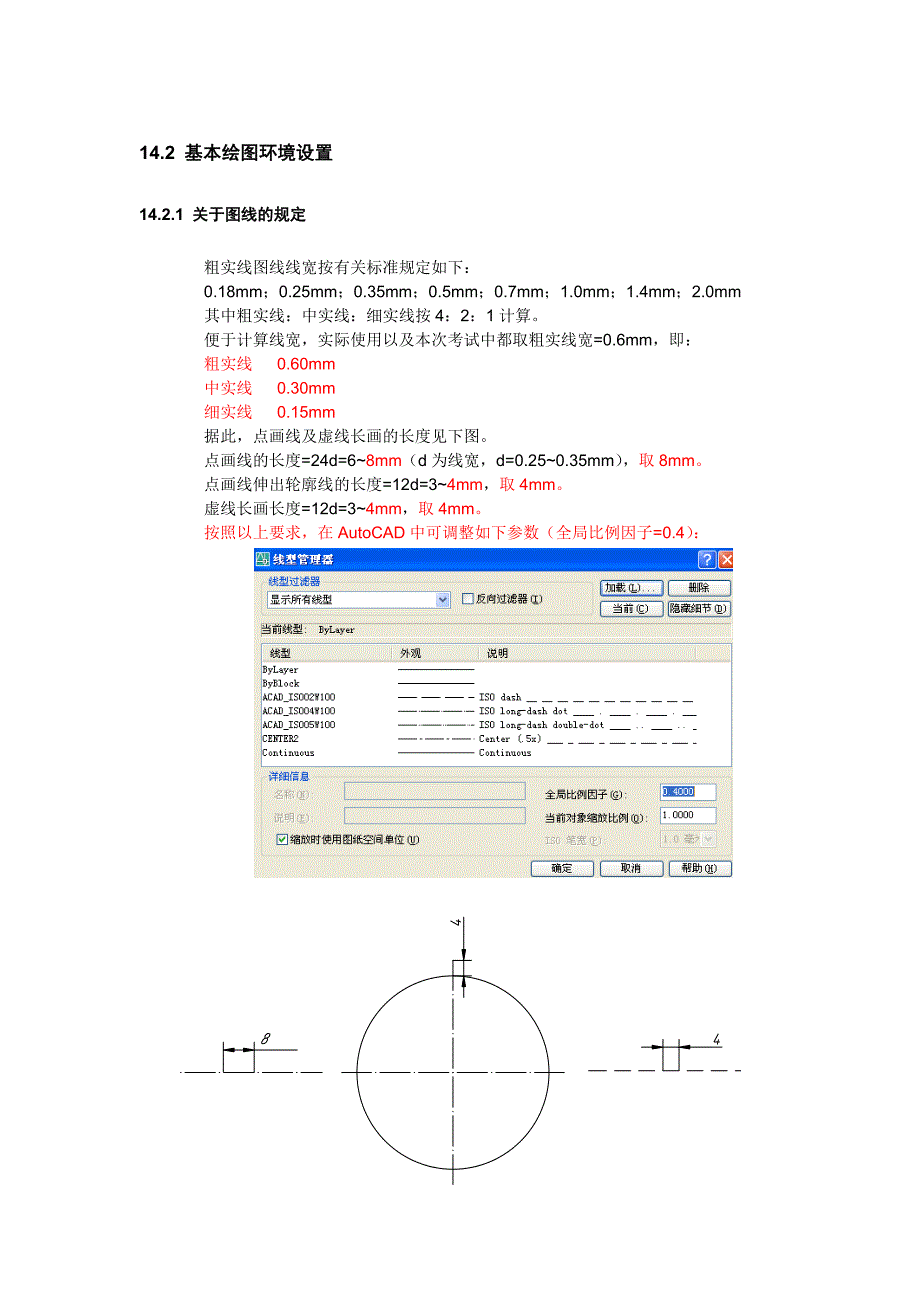

14.2 基本绘图环境设置14.2.1 关于图线的规定粗实线图线线宽按有关标准规定如下：0.18mm；0.25mm；0.35mm；0.5mm；0.7mm；1.0mm；1.4mm；2.0mm其中粗实线：中实线：细实线按 4：2：1 计算便于计算线宽，实际使用以及本次考试中都取粗实线宽=0.6mm，即：粗实线 0.60mm中实线 0.30mm细实线 0.15mm据此，点画线及虚线长画的长度见下图点画线的长度=24d=6~8mm（d 为线宽，d=0.25~0.35mm） ，取 8mm点画线伸出轮廓线的长度=12d=3~4mm，取 4mm虚线长画长度=12d=3~4mm，取 4mm按照以上要求，在 AutoCAD 中可调整如下参数（全局比例因子 =0.4）：14.2.2 图层的规定图层名称 颜色（颜色号） 线型0 白 (7) 0.60mm 实线 Continuous (粗实线用)01 红 (1) 0.15mm 实线 Continuous（细实线、尺寸标注及文字用）02 青 (4) 0.30mm 实线 Continuous（中实线用） 03 绿 (3) 0.15mm 点划线 ACAD_ISO04W10004 黄 (2) 0.15mm 虚线 ACAD_ISO02W10014.2.3 文字样式建议按下面参数设置：文字样式名为“standard”或“建筑” ，西文字体使用“gbeitc.shx ”，大字体使用“gbcbig.shx”（中文字体） 。
或者采用“仿宋_GB2312”字体具体写汉字时，建议采用字高（3.5mm；5mm；7mm ； 10mm）进行合适的标注；西文字体高度建议采用 3、4、6 、8、10mm 字高平、立、剖面图中字高使用示例标题栏、详图中字高使用示例注意：在放大 100 倍的 A3 图纸（即 42000x29700）标注文字时，字高度应在以上推荐的高度基础上放大 100 倍14.2.4 标高符号标高符号的尺寸根据《房屋建筑 CAD 制图统一规则》国家标准和标高数字的字高而定，详见下图标高符号中文字高度取 3mm考试时，建议将标高符号及其高度数字一起定义成带属性的图形块，属性名为“BG”，块名为“BG” 标高符号尺寸 标高符号示例图线及字母仍然用细实线图层 01（即宽度=0.15mm）绘制。
