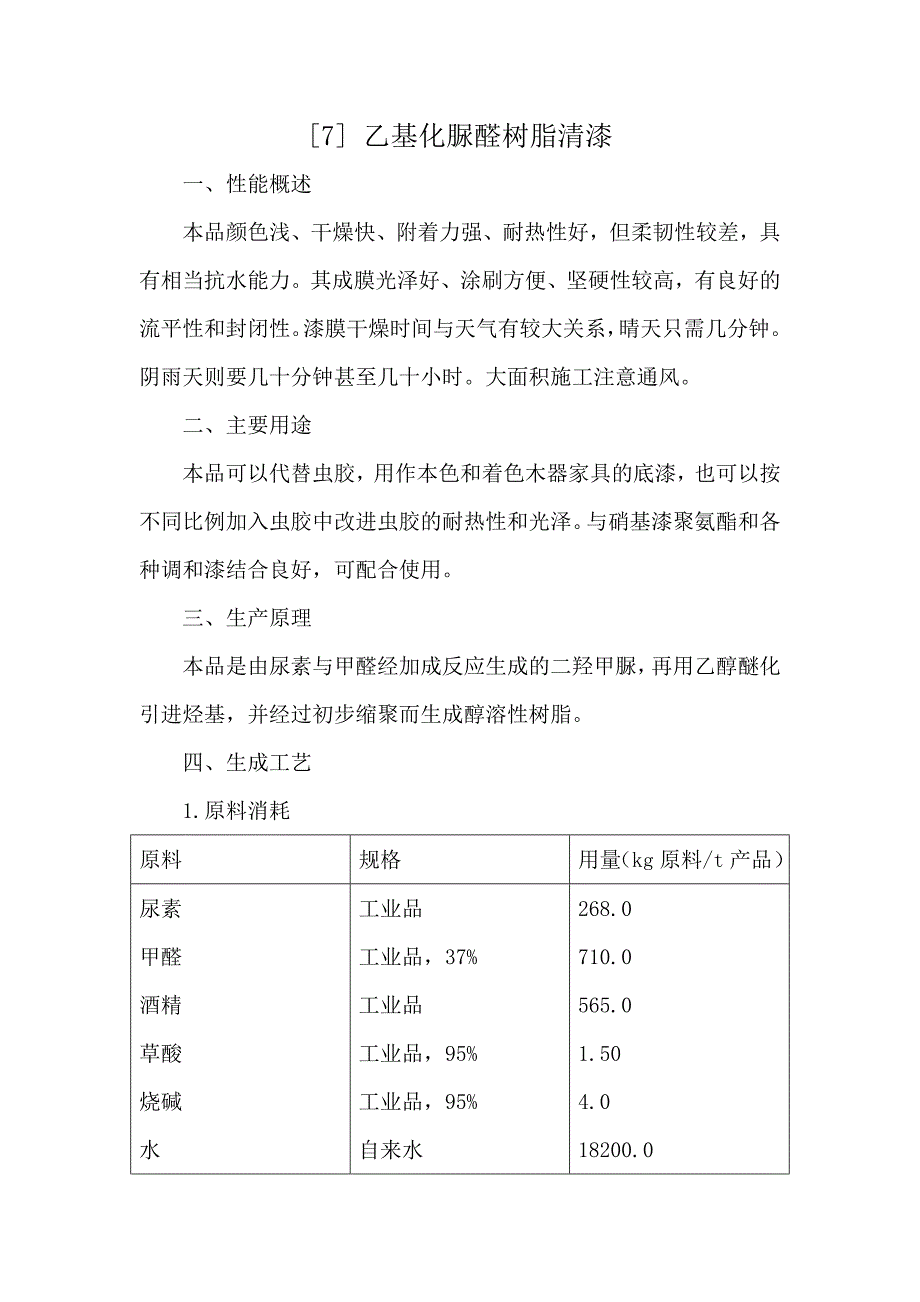

[7] 乙基化脲醛树脂清漆一、性能概述本品颜色浅、干燥快、附着力强、耐热性好，但柔韧性较差，具有相当抗水能力其成膜光泽好、涂刷方便、坚硬性较高，有良好的流平性和封闭性漆膜干燥时间与天气有较大关系，晴天只需几分钟阴雨天则要几十分钟甚至几十小时大面积施工注意通风2、主要用途本品可以代替虫胶，用作本色和着色木器家具的底漆，也可以按不同比例加入虫胶中改进虫胶的耐热性和光泽与硝基漆聚氨酯和各种调和漆结合良好，可配合使用3、生产原理本品是由尿素与甲醛经加成反应生成的二羟甲脲，再用乙醇醚化引进烃基，并经过初步缩聚而生成醇溶性树脂4、生成工艺1.原料消耗原料规格用量（kg 原料/t 产品）尿素甲醛酒精草酸工业品工业品，37%工业品工业品，95%268.0710.0565.01.50烧碱水工业品，95%自来水4.018200.02、工艺流程图加成脱水（甲醛、尿素）→ 醚化缩聚（酒精）→ 制树脂液（酒精）→ 冷却 → 成品3、操作工艺将甲醛装入反应釜中，将 10%的 NaOH 溶液将 pH 值调至 7.5，然后加入尿素，同时开动搅拌，并加热到 85-90℃减压脱水控制温度和压力，使其保持充分沸腾而防止泡沫溢出。
一般 3h 后泡沫明显减少并下降至液面，观察当液面只有少数大泡时，停止加热并降低真空度，开动回流冷凝器回流回流开始后，加入配方量 3/5 的酒精，并加入草酸酒精溶液将 pH 值调至 4-4.5，然后再升温至 83-85℃，回流反应 1h 左右，取样检查终点，停止加热，再加入余下的 1/5 酒精，并用 50%的 NaOH 中和至pH 为 7.0.冷却到 50℃以下出料，澄清后即得到 50%的树脂清漆为了控制缩聚反应终点并提高设备利用率，可在回流 1h 后出料至一储槽中，此时缩聚反应仍在进行，取样测试，当到达终点时进行中和并加入余下的 1/5 酒精稀释和澄清，用酒精清洗沉淀，洗渣后的酒精用于稀释树脂产品的 pH 值如不调到 7.0，易出现凝胶现象如出现凝胶现象，应加酒精稀释，并加入部分丁醇后加热溶解，调整 pH 值，使之为 7.0.乙基化脲醛树脂在涂刷前需要加入固化剂以加速漆膜的干燥， 应用较为广泛、且性能又较好的固化剂是对甲苯磺酸。
