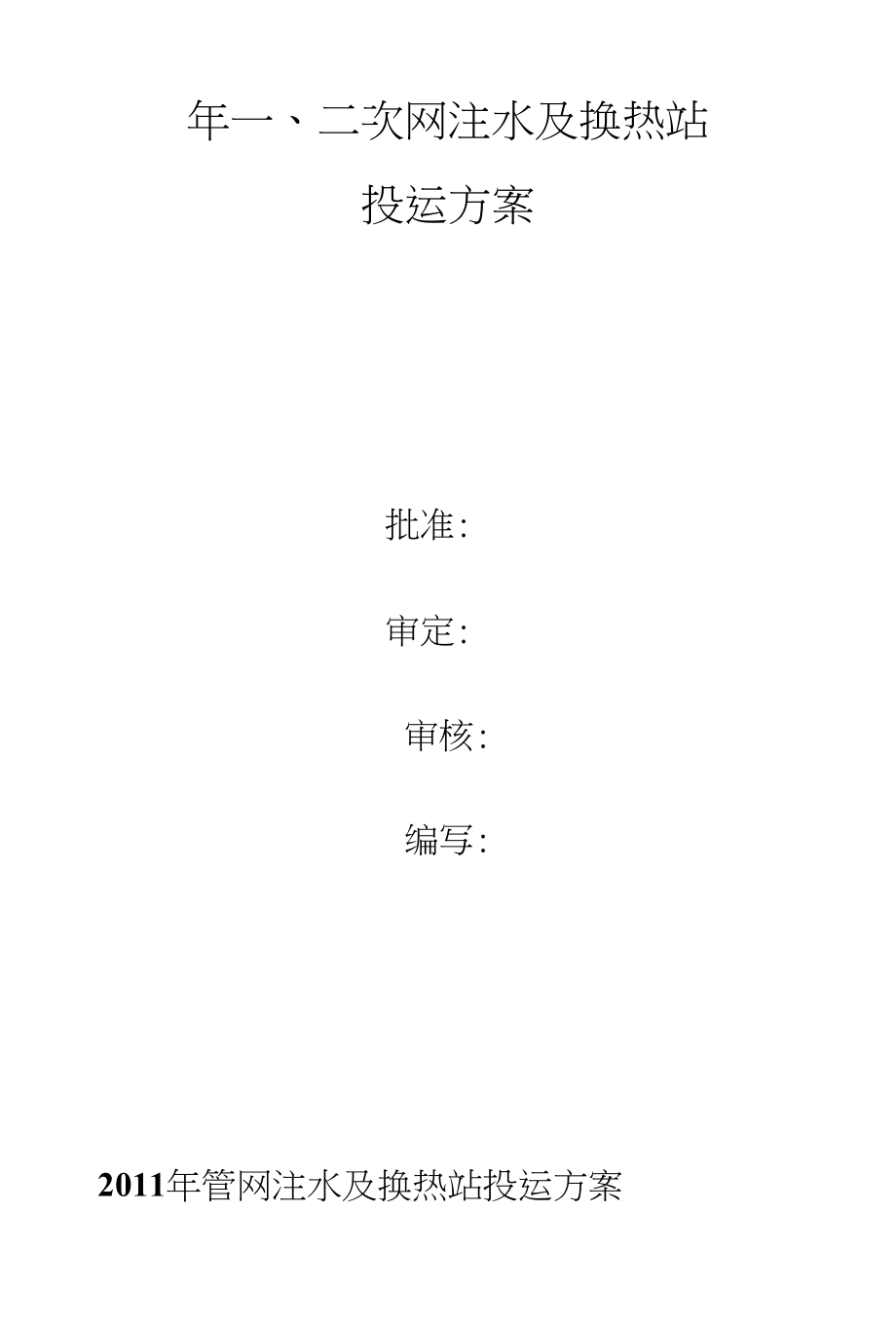

年一、二次网注水及换热站投运方案批准:审定:审核:编写:2011年管网注水及换热站投运方案 注水时间：一网注水时间：2011年9月22日双福新区二网注水时间：2011年10月3日 福利二网注水时间：2011年10月3日一、 组织机构组长：副组长：成员：一次网现场指挥：二次网现场指挥：操作人员：一次网检修、区域检修、换热站值班员二、 职责分工领导小组：负责管网注水及换热站投运方案审批、实施和组织、监督 指挥工作现场指挥：负责管网注水及换热站投运工作现场指挥，督促、监护 操作人员严格执行本方案及现场安全措施和技术措施的实 施；各工作小组、双热公司值长、弘悴公司、龙双公司沟通 协调工作，负责管网注水及换热站整体联系及后勤保障工 作一次网检修：负责一次网管线、井室的巡视检查及井室阀门开关等操作各区域检修：负责所辖区域换热站内、外设备巡视、操作，二次网设备缺陷及突发故障处理，负责组织协调供热设施故障抢修及 善后处理换热站值班员:负责换热站内系统操作、检查、措施恢复保证供热设 施安全运行及运行方式的调整三、安全措施1. 井室内操作做好通风，防止一氧化碳中毒；2. 应正确使用工器具，严禁使用不合格的工具；3. 系统设备在操作时需在有监护人情况下进行，操作必须2人以上；4. 使用临时梯子上下，则应拴牢梯子的固定装置，设置专人 监护；5. 开、关阀门时应戴手套，使用专用工具，侧身操作；6. 操作转动设备时，操作人员应站在转动机械的轴向位置；7. 禁止触摸与操作无关的电气设备和开关；&湿手不准去摸电灯开关以及其他用电设备；9. 系统热循环排气时人员应站在排气门侧面，防止热气灼伤眼睛;10•严格按操作顺序进行，防止系统超压泄漏使人烫伤;U!（一）一次网管线注水总则：一次网管线、二次网管线注水应具备以下条件， 站内管线、板式换热器、循环泵、补水泵阀门等机组设备检 修后具备注水条件，工作现场清理干净，工作票办理完终结 手续。
1. 检查各个阀门井室检修工作措施恢复情况，阀门开关灵 活，并做好详细记录；2. 关闭沿线一次网供水、回水管线泄水门、排污门，确认严 密；3. 关闭各换热站内一次网供、回水总门，开启一次网供回水 循环门，确保开状态；4. 虑水间内操作由首站操作，现场指挥负责沟通确认供回阀 门全开状态；5. 开启新区南线820阀门井室内供回水总门，确保全开状 态；6. 依次开启新区及福利主干线到换热站分支线各阀门，开启 沿线所有排空气阀门；7. 通知首站当班值长具备注水条件对一次网进行注水；8. 各排气阀门设专人巡视监护，排气阀门见水后关闭排空气9. 一次网高点排气见水后，确认管线冲满水后所有排气们全 部关后，供热公司运行主管通知双鸭山热电公司值长启动 循环泵进行冷循环；10. 供热公司现场指挥联系首站值长，按试压程序进行，对不 同压力值进行压力实验，一次网供水压力分别稳定在 0.4-0.5MPa30 分钟，0.8-1.0MPa30 分钟，1.0-1.3MPa30 分 钟，一次网检修人员对地沟、管道、阀门、流量计法兰等 设备进行全面检查，有无渗漏现象；11. 全面检查试压合格后，由供热公司现场指挥通报首站值 长，全网打压完毕，保持干线压力0.6-0.8MPa循环运行, 具备循环带热运行条件。
二）二次网注水及换热站投运二次网注水前检查站内板式换热器、循环泵、补水泵阀 门等机组设备检修完毕已具备注水及投运条件，转动设备盘 车正常，电动机做绝缘测试并做好绝缘记录，确认未缴费用 户楼头门加装盲板，站外二次管线、阀门等设备检修完毕已 达到注水及投运条件，分支阀门确保开启，打开排气阀门 高点排气门专人监护，工作现场清理干净，工作票办理完终 结手续1、 换热站投运前的准备工作，电气人员将动力电源及热控 电源投入，投入PLC运行2、 生水箱注满水，启动生水泵，投全自动软水器水处理 设备投入，关闭换热器一、二次网出、入口门，开启二次网 旁通门3、 开启换热站一级网供、回水总门，关闭循环门，开启空 气门，设专人监护4、 开启一次网除污器排污门进行排污并设专人监护5、 开启站内二次网供水和回水总门6、 开启补水泵出入口门，投入补水泵运行，用户高点设置 专人监护高点见水，设置定压点，补水泵投入自动补水7、 二次网注水完毕，用户高点排气见水后，关闭排气门， 确认站内循环泵出口见水，开启循环泵带热循环8、 开启二次网除污器排污门进行排污并设专人监护9、 换热器投入顺序为先投入二次侧水，关闭旁路门，然后 投入一次侧水。
10、 换热站投运完成。
