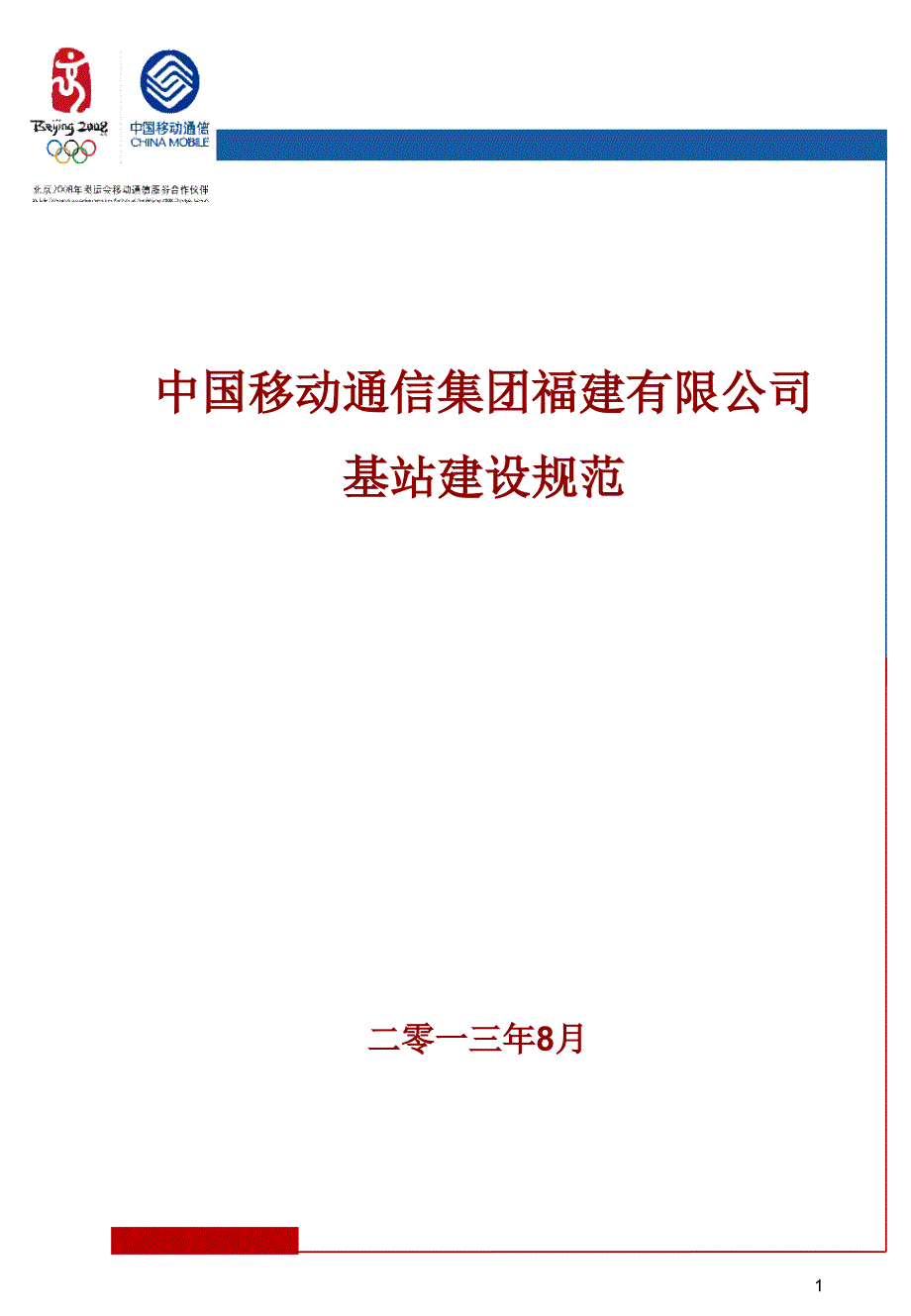

单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,75,,,单击此处编辑母版标题样式,,中国移动通信集团福建有限公司,,基站建设规范,,,,二零一三年,8,月,Ⅰ,室内宏蜂窝基站图册,,,Ⅱ,室外宏蜂窝基站图册,,,Ⅲ,,室外边际站图册,,,,,,,,目 录,,室内宏蜂窝基站图册,Ⅰ,室内部分安装规范要求,,,Ⅱ,室外部分安装规范要求,,,,机房环境,机房外部整体美观，机房外墙应挂贴警示牌，机房周围不应有施工余料及垃圾，更不要有易燃物机房环境,机房整体干净整洁，机房机架按照开关电源、传输架、基站主设备顺序排列安装,,机房环境,机房灭火设备和文件柜，排放位置合理,,机房环境,室内安装空调，排放位置合理，出风口前面,1.5,米处不应有阻挡物，保证空气正常流通机房环境,室内外地排材料采用不小于,400mmx100mmx10mm,铜板、孔数,20,个，需要作镀锡处理，并在表面加黄油处理，室内地排应安装于距配电箱上方小于,1,米的位置，室内铜排下沿应高出走线架,150mm,机架安装,交流配电箱固定于馈线窗所在的墙面的对称墙面上，交流配电箱下沿距离地面高于,1.4,米,,,其正前方,1.0,米内不允许安放其它设备。
交流配电箱应均采用下进出线方式，电缆线应沿垂直走线架布放,,走线架安装,室内走线架材料选用国标,L50,镀锌角钢或铝材或选用喷塑扁钢；每根,3m,长，需满足使用强度的要求；走线架支撑与走线架之间，宜采用,16mm,2,以上铜导线可靠连接，连接处应打磨去除喷塑层，保证可靠连接,,馈线洞,馈线窗必须使用,12,孔，每个馈线孔穿入馈线以,1-2,根为宜，最多不超过,3,根；所有馈线窗上的未使用的孔应该用馈线孔密封盖封盖在馈线窗和墙、窗户之间需要用防水泥做好防水保护,,,工作地,/,保护地,/,电源,直流电源线要按照设计布放，一般要求是,35mm,2,的红蓝（黑）线，红色表示正极，蓝色或黑色表示负极,,,工作地,/,保护地,/,电源,满架容量为,600A,的高频开关组合电源直流配电分路参考配置如下（各省公司可根据基站实际需求对分路配置进行调整）：,,一次下电分路：,100A×4,、,63A×10,、,32A×2,、,16A×2,,二次下电分路：,32A×2,、,16A×4,工作地,/,保护地,/,电源,电源线走线采用地槽或架上走线时，应平直，转弯处要圆滑，避免交叉，布线要整齐，约,40,厘米左右绑扎一次,,布线,电缆走线应将直流线、交流线与信号线分开排放，至少在,100mm,以上；交流电缆与馈线水平隔离应大于,200mm,,,布线,,敷设电源线的绑扎线扣整齐、松紧合适。
绑扎电源线时不得损伤电缆外皮,,布线,馈线接头处要有维护余量,,,接头附近,0.1m,保持笔直,馈线接头处,,,布线,½”,馈线最小弯曲半径符合要求（弯曲半径不小于,0.13m,）,,标识,,馈线标识用塑料标识牌，标识表面覆盖保护膜，固定在馈线三处有明显体现：,,,(1),室外天线下方；,,,,标识,,馈线标识用塑料标识牌，标识表面覆盖保护膜，固定在馈线三处有明显体现：,,,(2),室内,7/8,转,1/2,馈线处；,,,,标识,,馈线标识用塑料标识牌，标识表面覆盖保护膜，固定在馈线三处有明显体现：,,,(3),室内主设备架顶,1/2,馈线处；,,,,,标识,地排上接地线标识,,标识,交挂内部连线标识（机架内部采用旗帜标识）,,标识,综合架线缆标识（机架内部采用旗帜标识）,,标识,电源线标识（机架内部采用旗帜标识）,,,室内宏蜂窝基站图册,Ⅰ,室内部分安装规范要求,,,Ⅱ,室外部分安装规范要求,,,,桅杆、馈线接地要求,天线避雷针接地应就近接于屋面女儿墙上建筑物避雷带；若建筑物避雷带不可用，则天线避雷针接地就近接于屋面接地扁钢上接于屋面避雷带,,,馈线接地要求,馈线第一处接地由天线下方,1.5,米处接至屋面接地扁铁,第一处接地,,,馈线接地要求,第二处接地接于馈线中段拐弯处前,0.5,米处；为防止馈线接地出现上翻现象，屋面自建镀锌扁钢需安装于低于馈线布放的位置。
第二次接地,,屋面镀锌扁钢安装于馈线下方,,,馈线接地要求,馈线第三处接地直接与室外地排可靠连接当馈线进入机房前有做回水弯的情况下，第三处接地点，应接在馈线回水弯前,,第三次接地接至室外地排,,,室外走线架安装要求,室外走线架路径合理，便于馈线安装并满足馈线转弯半径要求,,,室外走线架安装要求,室外走线架应距离墙面,300,～,350mm,，间隔,2m,制作架支撑，馈线拐弯处不加装横撑,,，馈线垂直安装时建议用馈线卡子每隔,600,～,800mm,左右固定室外走线架安装要求,室外走线架每节之间应通过,16mm,2,可靠相连，连接处应打磨去除喷塑层，保证可靠连接，施工完防锈防腐处理,,,室外馈线卡安装要求,,馈线卡子使用二合一或三合一 ，,馈线水平安装时建议馈线卡子每隔800～1000mm左右固定室外馈线安装要求,馈线的尾部入室前要作出一个回水弯，以防止雨水顺馈线流入基站室内为标准,,,室外馈线窗安装要求,所有馈线窗上的未使用的孔应该用馈线孔密封盖封盖在馈线窗和墙、窗户之间需要用防水泥做好防水保护,,,天线安装要求,天线前上方,100mm,以应内无障碍物,,,桅杆水泥包封,桅杆及撑杆基础处浇灌,180mm,高的混凝土保护平台,,,浇灌前需将原屋面梁板与基座承台结合处砂浆面层凿掉且将结构层凿毛,,市电引入,市电引入需用,PVC,管或钢管套装,Ⅰ,室内宏蜂窝基站图册,,,Ⅱ,室外宏蜂窝基站图册,,,Ⅲ,,室外边际站图册,,,,,,,,目 录,,,,,,,,市电引入在屋面部分需用,PVC,管套装,,市电引入,,设备排列,设备机架安装位置准确，以不影响主设备扩容和维护为原则,,,室外走线架安装,室外走线架路径合理，便于馈线安装并满足馈线转弯半径要求 ；屋面新增镀锌扁钢安装于走线架下方,屋面镀锌扁钢安装于走线架下方,,,室外走线架安装,室外走线架每节之间应通过,16mm,2,可靠相连，连接处应打磨去除喷塑层，保证可靠连接，施工完防锈防腐处理,,走线架短接,,,天线安装,天线前上方,500mm,以应内无障碍物,,布线,电缆走线应将直流线、交流线与信号线分开排放，至少在,100mm,以上；交流电缆与馈线水平隔离应大于,200mm,,布线,保护接地线接至保护地排,,布线,馈线第一次接地接至屋面镀锌扁钢,,馈线第一次接地,,接至镀锌扁钢,,,布线,馈线 第二次接地接至防雷地排,馈线第二次接地,,地排使用黄油防锈,,,布线,馈线拐弯应圆滑均匀，弯曲点应尽可能少,,布线,设备内部连线清晰,,布线,设备内部连线清晰,,布线,设备内部连线清晰,,,标识,地线标识,,标识,电源线标识,,,标识,地线标识,,Ⅰ,室内宏蜂窝基站图册,,,Ⅱ,室外宏蜂窝基站图册,,,Ⅲ,,室外边际站图册,,,,,,,,目 录,,设备安装,基站主设备、开关电源、交流配电屏安装应预留足够操作空间,,天线安装要求,天线安装符合设计要求，天线前上方,500mm,以应内无障碍物,,馈线安装要求,馈线拐弯应圆滑均匀，弯曲点应尽可能少，,1/2”,馈线最小转弯半径内不小于,130mm,。
避雷针扁钢安装,天线避雷针应专门设置避雷引下线，其与,H,杆铁架平台以及其他铁件部分采用绝缘隔离处理照片中避雷引下线采用,PVC,管隔离套装）,,工作地,/,保护地,/,电源,蓄电池组直流电源线要按照设计布放，一般要求是,50mm,2,的红黑线，－,48V,为红色线，,0V,为黑色线,,工作地,/,保护地,/,电源,基站,BTS,设备直流电源线要按照设计布放，一般要求是,10mm,2,的红黑线，－,48V,为红色线，,0V,为黑色线,,布线,线缆布放一般要求通过,H,杆平台绑扎布放,,布线,直流电源线、交流电源线、信号线必须分开布放应避免在同一线束内电缆走线应将直流线、交流线与信号线分开布放，至少在,100mm,以上；交流电缆与馈线水平隔离应大于,200mm,建议：馈线布放于走线架中间，直流线、信号线布放于走线架两侧线缆标识,基站各种线缆标识牌材料使用塑料标示牌架外线缆统一采用挂牌，字体用刻字机刻在塑料牌表面馈线标识牌固定在馈线两处有明显体现：第一处室内主设备架顶,1/2,馈线处线缆标识,馈线标识牌固定在馈线两处有明显体现：第二处挂牌于室外进设备前线缆标识,交流挂箱电源线、接地线标识牌标记缆两端。
线缆标识,接地线标识牌标记缆两端线缆标识,基站机架内线缆标签必须使用统一制定带不干胶的塑料标签，需用标签机打印出来，采用黄底黑字色带，标签表面必须进行压模处理（标签表面覆盖保护膜），标签绕于线缆上或者使用彩旗方式交流挂箱内采用彩旗标识线缆标识,基站机架内线缆标签必须使用统一制定带不干胶的塑料标签，需用标签机打印出来，采用黄底黑字色带，标签表面必须进行压模处理（标签表面覆盖保护膜），标签绕于线缆上或者使用彩旗方式线缆标识,传输线缆,传输线缆标识,,,馈线接地要求,馈线第一处接地应由,1/2,跳线与,7/8,馈线连接点后方,0.5,米处接至防雷地排,14,馈线第一次接地,,,馈线接地要求,馈线第二处接地直接与馈线地排可靠连接当馈线进入设备前有做回水弯的情况下，第二处接地点，应接在馈线回水弯前 市电引入,边际站交流供电线路宜采用套钢管直埋地的方式引入机房，埋地长度,15,米以上，，靠近,H,杆的一端钢管应与基站接地系统就近焊连，远离机房的一端钢管应就近加打垂直或水平接地体，并相互可靠焊连地面至,H,杆平台部分采用钢管套装布放根据现场施工情况，也可采用架空引入方式（如图）,。
