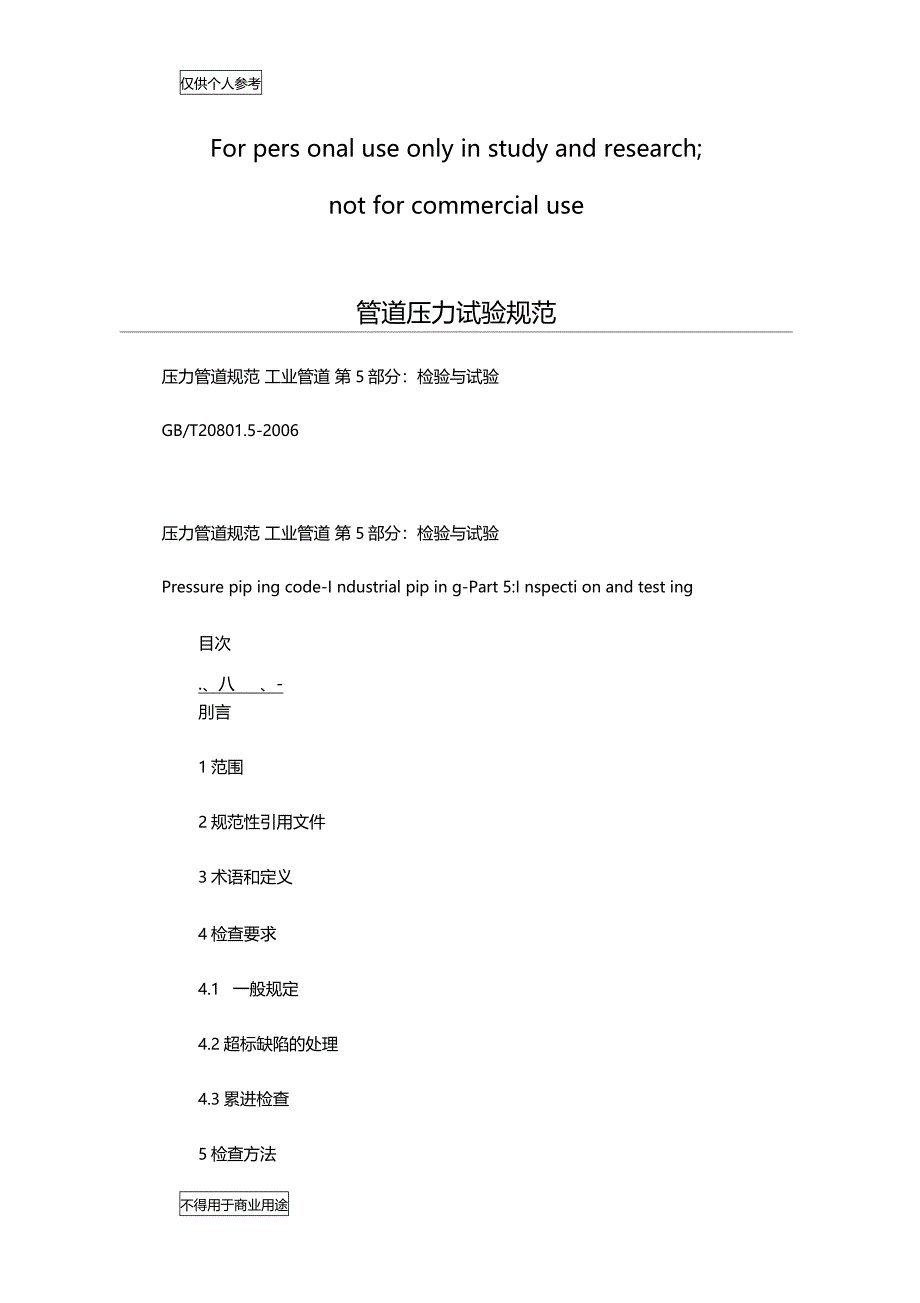

仅供个人参考For pers onal use only in study and research;not for commercial use管道压力试验规范压力管道规范 工业管道 第5部分：检验与试验GB/T20801.5-2006压力管道规范 工业管道 第5部分：检验与试验Pressure pip ing code-I ndustrial pip in g-Part 5:I nspecti on and test ing目次.、八 、-刖言1范围2规范性引用文件3术语和定义4检查要求4.1 一般规定4.2超标缺陷的处理4.3累进检查5检查方法5.1 一般规定5.2目视检查5.3无损检测5.4制作过程中的检查5.5硬度检查6 检查范围6.1检查等级6.2目视检查6.3焊接接头的无损检测6.4硬度检查7 检查工艺8合格证和记录9试验9.1压力试验9.2泄漏试验9.3真空度试验10 记录.、八 、-刖言本标准对应于ISO15649 : 2001，与ISO15649 : 2001的一致性程度为非等效GB/T20801由下列六个部分组成： 第1部分：总则；――第2部分：材料；――第3部分：设计和计算；――第4部分：制作与安装； 第5部分：检验与试验；——第6部分：安全防护。
本部分为GB/T20801的第5部分本部分由压力管道分技术委员会(SAC/TC 262/SC 3)提出本部分由(SAC/TC 262)归口本部分起草单位：全国化工设备设计技术中心站、上海市锅炉压力容器检验 所、局、、经济技术研究院、工程建设管理部、本部分主要起草人：汤晓英、应道宴、高继轩、修长征、汪镇安、叶文邦、 寿比南、王为国、黄正林、周家祥、唐永进、张宝江、于浦义、刘金山压力管道规范工业管道第5部分：检验与试验1范围本部分规定了 GB/T20801.1范围内压力管道的检验、检查和试验的基本安 全要求本部分未规定的其他检验、检查和试验要求应符合本标准其他部分以及 国家现行有关标准、规范的规定2规范性引用文件下列文件中的条款通过GB/T20801的本部分的引用而成为本部分的条款 凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不 适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件 的最新版本凡是不注日期的引用文件，其最新版本适用于本部分GB/T20801.1-2006 压力管道规范 工业管道 第1部分：总则GB/T20801.2-2006 压力管道规范工业管道第2部分：材料GB/T20801.3-2006 压力管道规范工业管道第3部分：设计和计算GB/T20801.4-2006 压力管道规范工业管道第4部分：制作与安装JB/T4730-2005 承压设备无损检测3术语和定义3.1检验 inspection检验是由业主或独立于管道建造以外的检验机构，为证实产品或管道建造是 否满足规范和工程设计要求而进行的符合性评审过程。
本部分对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检 验”3.2检验人员 inspector检验人员是业主或检验机构从事检验工作的专职人员检验人员有权进入任 何正在进行管道组成件制造和管道制作、安装的场所，其中包括制造、制作，热 处理、装配、安装、检查和试验的场所检验人员有权审查任何检查和试验结果的记录， 包括有关证书，并应按照相关标准和工程规定进行评定3.3检查 exam in ati on检查是指制造厂、制作、施工、安装单位履行的质量控制职责的过程应由 检查人员按照相关标准和工程设计要求对材料、组成件以及加工、制作、安装 等过程，进行必需的检查和试验并作好相关记录，提出评价结果3.4检查人员 exam in ati on pers onnel应由独立于制造、制作和安装部门的人员担任，且应为具备相关专业技能和 资质的专职人员检查人员应作好检查和试验记录，提出评价结果，并予以妥善保存以备检验 人员评审4检查要求4.1 一般规定本章规定了对管道安装，包括每个组成件及其制作加工工艺进行检查的要求，任何工程设计要求的附加检查以及验收标准均应予以规定GB/T20801.2-2006 表A.1中铬钼合金钢管道的检查应在全部热处理结束后再 进行，对于支管的焊接以及承压焊缝的返修都应在补强圈或鞍形补强件焊接之前 完成。
4.2超标缺陷的处理如发现受检件有超过本部分验收标准的缺陷时， 应予返修或更换新件应按原件的要求用相同的方法在相同的范围用相同的验收标准重新检查4.3累进检查当局部或抽样检查发现有超标缺陷时，应按以下要求处理：a） 另取两个相同件（如为焊接接头，应为同一焊工所焊的同一批焊接接头）进 行相同的检查；b） 如a）要求的两个被检件检查合格，则附加检查所代表的批应枧为合格， 但有缺陷件应予返修或更换并重新进行检查｝c） 如a）要求的两个被检件中任何一件发现有超标缺陷， 则针对每个缺陷项应再增加两个相同件进行检查；d） 如c）要求的两个被检件检查合格，则附加检查所代表的批应视为合格，但 有缺陷件应予返修或更换并进行重新检查；e） 如c）要求的两个被检件中任何一件发现有超标缺陷， 则该批应全部进行检查，不合格者应进行返修或更换并进行重新检查5检查方法5.1 一般规定5.1.1本章规定了符合本部分、工程设计或检验人员要求的主要检查方法 如使用本章规定以外的方法，则应在工程设计中规定其验收标准5.1.2检查的比例包括100%检查、抽样检查和局部检查，并应符合以下规疋：a） 在指定的一批管道［sup］1）［/sup］中，对某一具体项目进行全部检查，称作 100%检查；b） 在指定的一批管道［sup］1）［/sup］中，对某一具体项目的某一百分数进行全 部检查，称作抽样检查［sup］2）［/sup］;c） 在指定的一批管道［sup］1）［/sup］中，对某一具体项目的每一件进行规定的 部分检查，称作局部检查［sup］2）［/sup］。
1） 指定批是本部分中用于检查要求考虑的管道数量 指定批数量和程度宜由 合同双方在工作开始前协议规定 对不同种类的管道制作、安装工作，可以规定 不同的“批”2） 抽样或局部检查将不保证制造产品质量水平在被代表检查的一批管道中，未检查部分可能在进一步检查中会暴露缺陷 如果要对某一批管道，要求不存在射线照相规定的超标焊缝缺陷时，应规定 100%的射线照相检查5.2目视检查目视检查是指对易于观察或能做外观检查的组成件、连接接头及其他管道元 件的部分，在其制造、制作、装配、安装、检查或试验之前、进行中或之后进行 的观察目视检查应包括核实材料、组件、尺寸、接头的制备、组对、焊接、粘 接、钎焊、法兰连接、螺纹或其他连接方法、支承件、装配以及安装等的质量是 否达到相关标准和工程设计的要求5.3无损检测焊接接头的无损检测分为磁粉检测、渗透检测、射线检测、，检测方法应按JB/T4730-2005 的规定进行5.4制作过程中的检查5.4.1制作过程中的检查应包括以下内容：a） 焊接接头的制备和清洗；b） 预热；c） 连接前的装配、连接间隙以及内侧对准；d） 焊接工艺规定的技术参数，包括填充材料、焊接位置等；e） 焊接清理后的根部焊道（包括外侧和可及内侧）状况，必要时，可辅之以磁 粉检测或渗透检测f） 焊渣的清除和焊道间的焊接情况；g） 完工后焊接接头的外观。
5.4.2除工程设计中另有规定外，应按 5.2进行目视检查5.5硬度检查焊接接头、热弯以及热成形组件应进行硬度检查， 以保证热处理工艺的可靠性6检查范围6.1检查等级6.1.1压力管道的检查等级划分为I、U、M、W、V五个等级，压力管道 检查等级的确定应符合，并取较高的级别6.1.2按管道级别和剧烈循环工况确定的管道检查等级如下：a） GC3级管道的检查等级应不低于V级；b） GC2级管道的检查等级应不低于W级；c） GC1级管道的检查等级应不低于U级；d） 剧烈循环工况管道的检查等级应不低于 I级6.1.3按材料类别和公称压力确定的管道检查等级如下：a） 除GC3级管道外，公称压力不大于PN50的碳钢管道（本部分无冲击试验 要求）的检查等级应不低于W级b） 除GC3级管道外，下列管道的检查等级应不低于川级：1） 公称压力不大于PN50的碳钢（本部分要求冲击试验）管道；2） 公称压力不大于PN110的管道C）下列管道的检查等级应不低于U级：1） 公称压力大于PN50的碳钢（本部分要求冲击试验）管道；2） 公称压力大于PN110的管道；3） 低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道。
d）下列管道的检查等级应不低于I级：1） 钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道；2） 公称压力大于PN160的管道6.2目视检查6.2.1目视检查的范围应符合以下规定；a） 对于GC2、GC3级管道，应符合5.2的规定，对以下项目进行目视检查：1） 随机选择足够数量的材料和管道组成件；2） 100%的纵缝，但按 GB/T20801.2-2006 附录中表A.1和GB/T20801.3-2006 表14中管道组成件所含的纵缝除外；3） 抽样检查螺纹、螺栓连接和其他接头的组件，如需进行气压试验时，所有 的螺纹、螺栓连接及其他接头均应进行检查；4） 管道安装时的抽样检查，包括组对、支撑件和冷紧的检查；5） 焊缝目视检查的比例应符合表1的要求，应对每一焊工或焊接操作工所焊 的焊缝进行目视检查b） 除应符合a）的规定外，GC1级管道的目视检查还应符合以下规定：1） 除a）中1）的规定外，所有制作和安装的焊缝均应进行 100%目视检查；2） 所有螺纹、螺栓以及其他连接接头均应进行 100%目视检查c） 剧烈循环工况管道的目视检查除符合 b）的规定外，所有安装管道应校核尺 寸和偏差支架、导向件和冷紧点都应检查以保证管道的位移能适应开车、 操作 和停车等所有的工况，不发生卡住和意外约束的现象。
6.2.2焊接接头目视检查应按表2的规定6.3焊接接头的无损检测631焊接接头的表面无损检测应符合以下规定：a） 检测比例应不低于表1和表3的规定b） 有再热裂纹倾向的焊接接头应在焊接及热处理后各进行一次表面无损检测c） 表面无损检测的验收标准应不低于 JB/T4730-2005 规定的I级合格（PT 或MT）标准6.3.2焊接接头的射线检测和超声波检测应符合以下规定：a） 检测比例应不低于表1和表3的规定，抽样检查时，固定焊的焊接接头的 检测比例应不少于40%b） 管道的名义厚度小于或等于30mm的对接环缝，应采用射线检测；名义 厚度大于30mm的对接环缝可采用超声波检测代替射线检测；当规定采用射线 检测但由于条件限制需改用超声波检测时，应征得设计和业主的同意c） 焊接接头的射线检测和超声波检测验收标准应符合以下规定：1） 环焊缝的检测应符合JB/T4730-2005 对压力管道环焊缝的检测要求，纵 焊缝的检测应符合JB/T4730-2005对锅炉和压力容器对接焊缝的检测要求，角 焊缝及T型接头的超声波检测也应符合 JB/T4730-2005对锅炉和压力容器角焊 缝及T型接头的检测要求。
