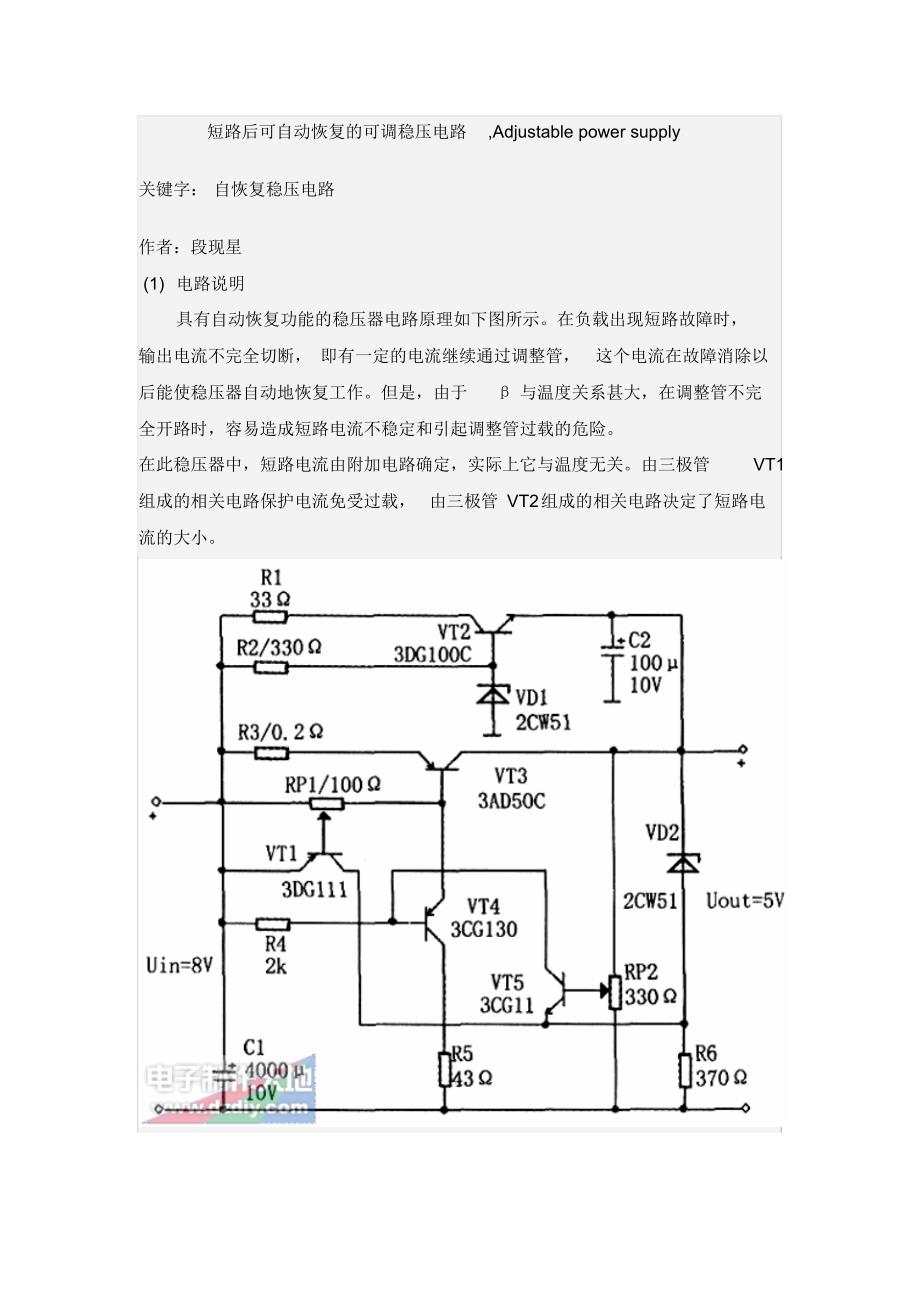

短路后可自动恢复的可调稳压电路,Adjustable power supply关键字： 自恢复稳压电路作者：段现星(1) 电路说明具有自动恢复功能的稳压器电路原理如下图所示在负载出现短路故障时，输出电流不完全切断， 即有一定的电流继续通过调整管，这个电流在故障消除以后能使稳压器自动地恢复工作但是，由于β 与温度关系甚大，在调整管不完全开路时，容易造成短路电流不稳定和引起调整管过载的危险在此稳压器中，短路电流由附加电路确定，实际上它与温度无关由三极管VT1组成的相关电路保护电流免受过载， 由三极管 VT2组成的相关电路决定了短路电流的大小2) 工作原理当输出电压增大时，三极管VT5基极偏压减小，其集电极电流减小，电压升高，从而引起三极管 VT4基极电压升高，电流减小，其发射极（即调整管VT3基极）电压升高，电流减小， VT3管压降 Uce3增大，这样就使输出电压降低，达到稳压的目的输出电压可以通过调节电位器RP2加以改变当过载时，电阻 R3上的压降增大，使调整管VT3基极偏压减小，从而引起保护管 VT1微微导通， 三极管 VT5截止，稳压器过渡到限制负载电流的工作状态调节电位器 RP1 ，可以确定限流门限值。
当过载进一步加大时，负载被切断自动恢复电路由三极管VT2环节决定在短路状态下， 该管饱和导通， 通过它的电流受电阻 R1限制当负载短路故障消除后，出现使三极管VT5微微导通的电压，引起稳压器的启动三极管 VT2基极电压预先由稳压二极管VD1给定小于 5v 的电平，这样当稳压器进入工作状态时， VT2截止，负载电流只通过调整管VT3 3) 安装说明安装时，为了改善输出电压的热稳定性， 三极管 VT5和稳压二极管 VD2应保证有良好的热接触 例如，可以用环氧树脂将它们粘结在一起，但两者之间不能有电的联系为了保证保护环节的热稳定性． 三极管 VT1和调整管 VT3也应有良好的热接触，可以将它们安装在一块散热片上。
