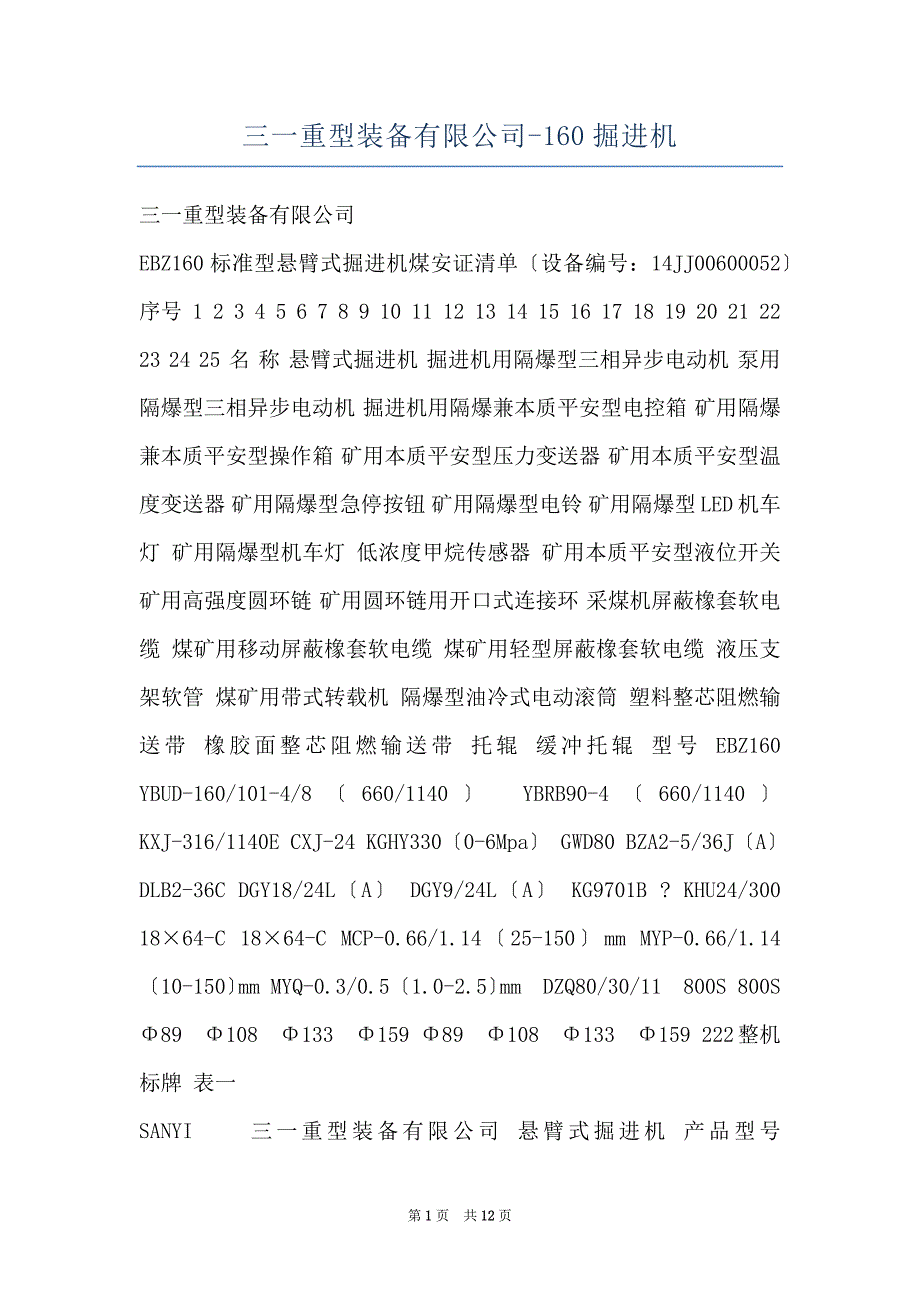

三一重型装备有限公司-160掘进机 三一重型装备有限公司EBZ160标准型悬臂式掘进机煤安证清单〔设备编号：14JJ00600052〕序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 名 称 悬臂式掘进机 掘进机用隔爆型三相异步电动机 泵用隔爆型三相异步电动机 掘进机用隔爆兼本质平安型电控箱 矿用隔爆兼本质平安型操作箱 矿用本质平安型压力变送器 矿用本质平安型温度变送器 矿用隔爆型急停按钮 矿用隔爆型电铃 矿用隔爆型LED机车灯 矿用隔爆型机车灯 低浓度甲烷传感器 矿用本质平安型液位开关 矿用高强度圆环链 矿用圆环链用开口式连接环 采煤机屏蔽橡套软电缆 煤矿用移动屏蔽橡套软电缆 煤矿用轻型屏蔽橡套软电缆 液压支架软管 煤矿用带式转载机 隔爆型油冷式电动滚筒 塑料整芯阻燃输送带 橡胶面整芯阻燃输送带 托辊 缓冲托辊 型号 EBZ160 YBUD-160/101-4/8〔660/1140〕 YBRB90-4〔660/1140〕 KXJ-316/1140E CXJ-24 KGHY330〔0-6Mpa〕 GWD80 BZA2-5/36J〔A〕 DLB2-36C DGY18/24L〔A〕 DGY9/24L〔A〕 KG9701B ? KHU24/300 18×64-C 18×64-C MCP-0.66/1.14〔25-150〕mm MYP-0.66/1.14〔10-150〕mm MYQ-0.3/0.5〔1.0-2.5〕mm DZQ80/30/11 800S 800S Φ89 Φ108 Φ133 Φ159 Φ89 Φ108 Φ133 Φ159 222整机标牌 表一SANYI 三一重型装备有限公司 悬臂式掘进机 产品型号 EBZ160 输入电压 1140/660 V 整机功率 261 kW 截割功率 160/101 kW 整机质量 45000 kg 平安标记编号 MEB050001 截割范围〔宽×高〕 5.5×4.8 m 外形尺寸〔长×宽×高〕 10.1×3.0/2.6×1.6 m 最大定位截割断面 26.4m2 铲板 标准铲板宽度为3m〔窄铲板2.6m〕 铲板在油缸作用下可 向上抬起340mm,向下卧底265mm 截割头伸缩行程 通过伸缩油缸具有550mm的伸缩行程 第一运输机的最大通过高度为 380mm 冷却水压力4～6 Mpa 流量不低于90L/min 外喷雾压力2.8 Mpa 流量不低于55L/min 内喷雾压力3 Mpa 流量不低于30L/min 截割硬度 不大于80Mpa 截割时截割头最大参加截割轴向长度 以不超过680mm为宜 环境温度 0℃～40℃ 最大空气相对湿度 不超过95%〔在25℃时〕 运用地点海拔 不超过2000m 坡度范围 在±18°之间 大气压〔0.8～1.1〕×105Pa时， 设备可以正常运用 本设备井下组装场地规格为 30m×4m×4m〔长×宽×高〕 拆卸本设备须要：起吊重量 10T-2台；5T-6台；3T-2台； 适用于煤巷、半煤岩巷的巷道掘主要用途 进，也可在铁路、马路、水利工程等隧道施工中运用。
表二SANYI 三一重型装备有限公司 DZQ 80/30/11煤矿用带式转载机 驱动功率 11 kW 设计自重 额定电压 1140/660 V 额定电流 生产效率 300 t/h 标准带速 4000 kg 7.85/13.59 A 1.6 m/s E-掘进机 B-悬臂式 Z-纵轴式 160-截割机构功率，kW 悬臂式掘进机设备说明： 一、主要用途及适用范围1、EBZ160悬臂式掘进机能实现连续切割、装载、运输作业2、该机适用于煤巷、半煤岩巷的巷道掘进，也可在铁路、马路、水利工程等隧道施工中运用3、最大定位截割断面26.4m2，截割硬度不大于80Mpa，要求环境温度为0℃～40℃，最大空气相对湿度不超过95%〔在25℃时〕，运用地点海拔不超过2000m，坡度范围在±18°之间4、大气压〔0.8～1.1〕×105Pa时，设备可以正常运用 5、特别状况本设备适用于含有瓦斯、煤尘或其他爆炸性混合物气体的隧道或矿井中，但是不适用于具有腐蚀金属和破坏绝缘的气体环境中或者长期连续滴水的地方二、操作人员的职责操作者严格遵照手册的相关规定负责设备的操作，熟记操作方式，幸免由于误操作而造成事故。
操作者和设备旁边从事任何工作的人员必需是经过培训的娴熟工人如发生会影响平安的任何故障，应马上停顿设备的工作 设备停顿工作、检修及交班时，必需将截割头降至地面或其下面放置垫块操作人员必需熟识火灾报警系统和灭火器具 在启动设备之前，操作人员应确认以下事项： 1.全部日常检查和维护工程都已完成2.全部的开关〔1〕处在关闭位置，操作手柄〔2〕置于中间位置，确定全部的急停按钮〔3〕未被按下3.全部与作业无关人员都已离开危急区域4.操作人员因故要离开操作台时，必需完成以下操作： 操作手柄放置中间位置，电源开关移至关闭位置；按下急停按钮以防止因误碰操作手柄及开关而突然启动设备； 设备停顿工作、检修及交班时，必需将截割头降至地面或其下面放置垫块，电控箱断路器手柄移至断开位置三、全体作业人员的职责假如有任何可能引起设备非正常操作或者存在潜在危急的异样现象，均应刚好的汇报给主管，如有可能应刚好订正异样状况全部在设备四周的工作人员应警觉自己和他人的平安，当设备工作时应远离危急区域留意视察是否存在危急状况，并刚好将危急报告给操作人员，或者刚好按下急停按钮制止在铲板上面和下面、截割部下方停留，即使设备停机的时候也不允许。
四、危急区域 1.铲板前方和侧面 2.截割部四周 3.履带两侧 4.第一运输机上方 5.油箱和电控箱的后部及侧6.其次运输机下方 五、平安要求1.作业前 在设备起先作业前要留意以下事项：检查四周的平安状况，并且留意巷道环境温度、有害气体等是否符合《煤矿平安规程规定》，检查设备工作、移动区域内的障碍物，其他设备的现场爱护状况检查润滑油、润滑脂及液压油液位，油质是否清洁 检查冷却水是否足够、清洁检查各零部件结合面，螺栓是否齐全、紧固检查电缆和胶管外部是否有损伤，并确保其排列整齐，没有绷得太紧同时重点检查电缆是否存在漏电现象，更要留意电缆不要被设备压住或卷入履带内检查设备喷雾功能是否正常假设喷雾功能有问题，设备不得作业 保证设备在平安的、良好的状态下工作设备的平安爱护装置，例如可拆卸的爱护装置、急停开关、护罩等，须保持良好的工作状态，否那么绝不允许启动设备设备 启动、进入工作之前，操作人员有责任确定设备不会伤及任何人，并保证启动前需检查的各项内容已完成在规章条例范围之内，工作人员必需佩戴防护装置〔如平安帽，护目镜，防护服，防尘口罩等〕检查截齿是否活动并可旋转，必需检查截齿的运用状况，如截齿断裂或磨损紧要必需刚好更换，否那么截割时会损坏齿座，使截割头升井修理。
2.作业时设备作业时应当留意以下事项：只允许经平安培训合格并持有综掘机司机操作证的操作人员启动和操作设备设备在工作的时候，操作人员必需坐在操作台中，其他人员不能进入操作台及危急区域内启动截割电机前，应首先鸣响警铃，确认平安后再启动 不要超负荷运用设备设备作业时，应运用内、外喷雾装置设备移动时，留意前部的截割头，后部的其次运输机，不要碰倒左右支架当油温超过70℃以上时，应停顿设备工作，对液压系统及冷却水系统进展检查，待油温降低以后再开机工作在截割硬岩时，要依据工作实际状况确定设备工作时间的长短〔如半小时或一小时〕，然后停机视察截齿的运用状况，如发觉截齿断裂或磨损紧要，必需刚好更换当截割时，应将铲尖与底板压靠，以防止截割头处于最低位置时星轮与截割部下方相碰，这样将会损坏设备非工作状态下移动设备时，必需抬起铲板至少每班检查设备一次，是否有损坏的迹象如有任何改变〔包括操作不正常等〕都应当马上向负责人汇报假如出现故障，须马上关闭设备，保证人身平安的同时也需保证设备的平安保证全部工作人员都熟识火灾瓦斯等急救措施 3.作业后 当设备停顿工作时，应留意以下事项： 设备停顿工作、检修及交班时，必需将截割头落地。
全部的操作手柄必需放置到中间位置，关闭全部电机 当操作人员离开操作台时，必需将设在操作箱上的急停按钮锁死，将断路器手柄扳至“断开”位置并把板手取下4.修理选择一个空间宽阔，支护完好，通风良好，光线足够并且干净平坦的区域进展修理工作非调试人员严禁进入调试现场，调试区域内必需设置明显的平安标记保持工作区域干净干净，刚好擦掉润滑油、润滑脂和水，工具及拆卸的零部件应当摆放整齐修理设备前，应当切断设备电源；应在设备醒目处挂上“正在修理”的牌子设备运行时，任何人制止触摸正在或者可能运动部件，制止对运行中的设备进展调整，假设须调整必需停机设备运行时，如发觉异响和振动等不正常现象时，应马上停机，切断电源后进展检查，严禁带故障运行5.拆装拆、装设备时，制止接通电源以及启动设备拆卸螺塞、油杯及接头时，应当渐渐地松开，以防油喷出 拆卸液压、水或气体胶管及接头之前，要先释放胶管中的压力 需用专用工具拆、装设备的零部件，严禁野蛮拆卸，强拉硬板，不准拆卸不熟识的零部件拆卸受压下或弹簧压力下的端盖时，必须要保存两个对角线上的螺栓，待渐渐释放压力后，再渐渐松开螺栓以至拆下拆卸零部件时应当心，不要碰断或损坏电线，损坏的电线会引起火灾。
起吊和拆装零部件时，对协作外表、接口、螺纹孔、轴等要严加爱护，防止磕碰损坏设备刚刚停机，胶管中的油或水是热的，要等油或水冷却后再进展作业拆卸胶管时，应阻挡油从胶管中泄漏出来，假如有油滴落在地面上，应马上把它擦干全部液压元件的进出油口必需封堵或带防尘盖，防止接口损坏和进入杂物保证将全部零部件组装到它们的原位置，对损坏的零部件要刚好更换胶管和电线安装完成后，要保证它们在设备工作时，不与其他零部件接触而造成损坏安装胶管时，要保证它们没有扭曲及损坏，另外还要检查胶管接头是否连接正确安装零部件时，螺栓等连接件必须要遵照规定的紧固力矩拧紧 拆卸或安装履带时要留意履带可能会突然脱开，任何人制止站在履带两端6.吊装吊装现场应设置平安戒备标记，并设专人监护，非专业人员制止入内夜间吊装作业应有足够的照明室外作业遇到大雪、暴雨、大雾及6级以上大风时，应停顿作业吊装作业时应明确指挥人员，指挥人员应佩戴明显的标记 无法看清场地、无法看清吊物状况和指挥信号时，不得进展起吊 工作人员制止站在起吊的重物下方或踩在起吊的重物上 吊装作业前，应对起重设备、钢丝绳、吊钩等各种用具进展检查，必需保证平安牢靠应按规定负荷进展吊装，吊具、锁具经计算选择运用，严禁超负荷运行。
重物捆绑、吊挂不牢，吊挂不平衡而可能滑动，或斜拉重物，棱角与绳索之间没有护垫时不得进展起吊不准用吊钩干脆缠绕重物，不得将不同种类或不同规格的锁具混在一起运用吊物捆绑应牢靠，吊点和吊物的中心应在同一垂直线上 停工和休息时，不得将吊物、吊笼、吊具和吊索吊在空中 不得斜吊重物吊装设备或者部件时，应当运用适宜的、起吊实力足够的起吊设备7.绳索的选择提升重物时，可依据下表选择钢丝绳的型号 钢丝绳承载实力表〔摘自GB/T8918-11016〕公称直径〔mm〕 最大承载拉力〔kN〕 最大承载重量〔t〕 5 7 10 12 14 16 18 20 24 30 36 40 50 60 0.17 4.3 8.78。
