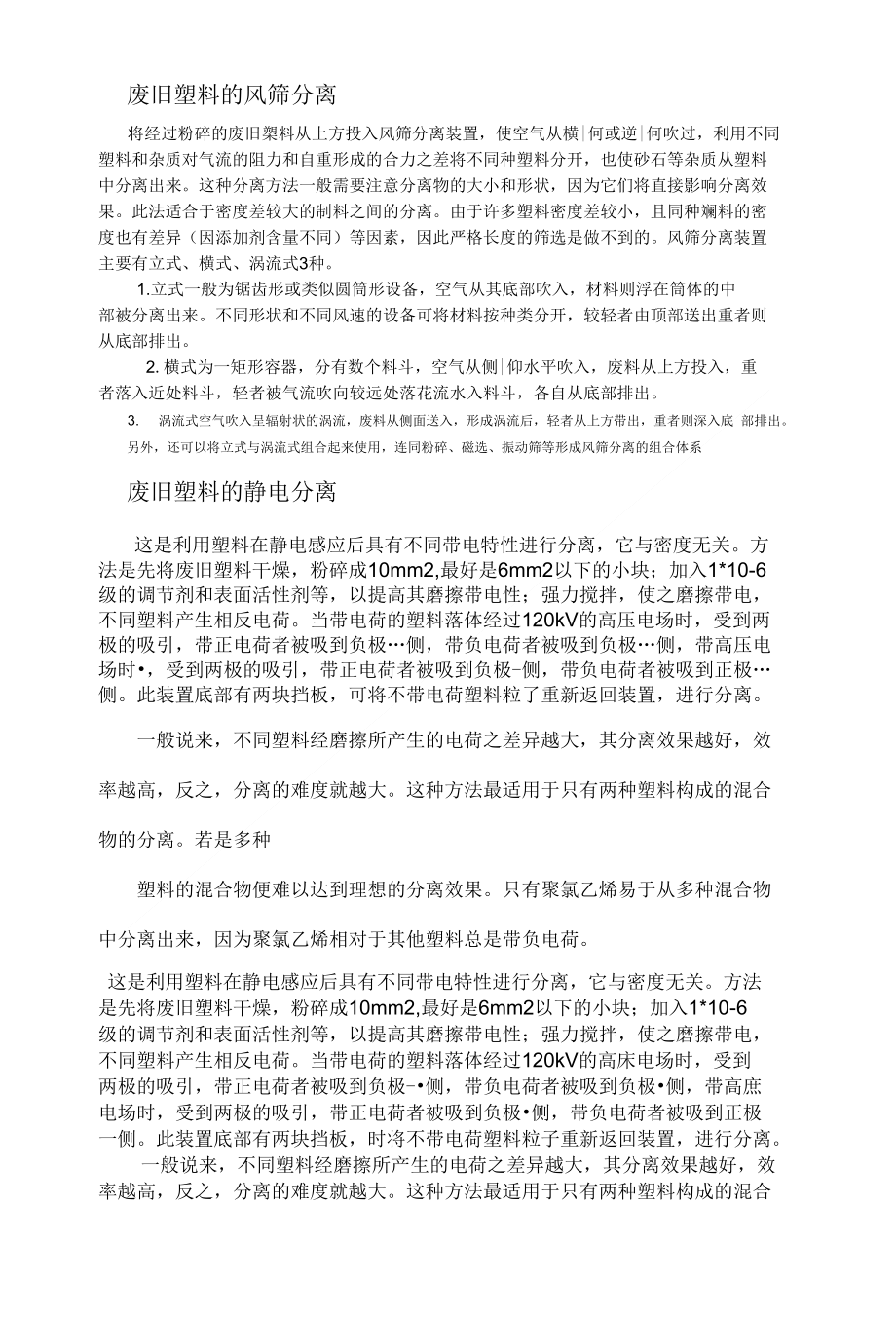

废旧塑料的风筛分离将经过粉碎的废旧槊料从上方投入风筛分离装置，使空气从横|何或逆|何吹过，利用不同 塑料和杂质对气流的阻力和自重形成的合力之差将不同种塑料分开，也使砂石等杂质从塑料 中分离出来这种分离方法一般需要注意分离物的大小和形状，因为它们将直接影响分离效 果此法适合于密度差较大的制料之间的分离由于许多塑料密度差较小，且同种斓料的密 度也有差异（因添加剂含量不同）等因素，因此严格长度的筛选是做不到的风筛分离装置 主要有立式、横式、涡流式3种1.立式一般为锯齿形或类似圆筒形设备，空气从其底部吹入，材料则浮在筒体的中 部被分离出来不同形状和不同风速的设备可将材料按种类分开，较轻者由顶部送出重者则 从底部排出2.横式为一矩形容器，分有数个料斗，空气从侧|仰水平吹入，废料从上方投入，重 者落入近处料斗，轻者被气流吹向较远处落花流水入料斗，各自从底部排出3. 涡流式空气吹入呈辐射状的涡流，废料从侧面送入，形成涡流后，轻者从上方带出，重者则深入底 部排出另外，还可以将立式与涡流式组合起来使用，连同粉碎、磁选、振动筛等形成风筛分离的组合体系废旧塑料的静电分离这是利用塑料在静电感应后具有不同带电特性进行分离，它与密度无关。
方 法是先将废旧塑料干燥，粉碎成10mm2,最好是6mm2以下的小块；加入1*10-6 级的调节剂和表面活性剂等，以提高其磨擦带电性；强力搅拌，使之磨擦带电， 不同塑料产生相反电荷当带电荷的塑料落体经过120kV的高压电场时，受到两 极的吸引，带正电荷者被吸到负极…侧，带负电荷者被吸到负极…侧，带高压电 场时•，受到两极的吸引，带正电荷者被吸到负极-侧，带负电荷者被吸到正极… 侧此装置底部有两块挡板，可将不带电荷塑料粒了重新返回装置，进行分离一般说来，不同塑料经磨擦所产生的电荷之差异越大，其分离效果越好，效 率越高，反之，分离的难度就越大这种方法最适用于只有两种塑料构成的混合 物的分离若是多种塑料的混合物便难以达到理想的分离效果只有聚氯乙烯易于从多种混合物 中分离出来，因为聚氯乙烯相对于其他塑料总是带负电荷这是利用塑料在静电感应后具有不同带电特性进行分离，它与密度无关方法 是先将废旧塑料干燥，粉碎成10mm2,最好是6mm2以下的小块；加入1*10-6 级的调节剂和表面活性剂等，以提高其磨擦带电性；强力搅拌，使之磨擦带电， 不同塑料产生相反电荷当带电荷的塑料落体经过120kV的高床电场时，受到 两极的吸引，带正电荷者被吸到负极-•侧，带负电荷者被吸到负极•侧，带高庶 电场时，受到两极的吸引，带正电荷者被吸到负极•侧，带负电荷者被吸到正极 一侧。
此装置底部有两块挡板，时将不带电荷塑料粒子重新返回装置，进行分离一般说来，不同塑料经磨擦所产生的电荷之差异越大，其分离效果越好，效 率越高，反之，分离的难度就越大这种方法最适用于只有两种塑料构成的混合 物的分离若是多种塑料的混合物便难以达到理想的分离效果只有聚氯乙烯易于从多种混合物 中分离出来，因为聚氯乙烯相对于其他塑料总是带负电荷废旧塑料的密度分离这是利用不同架料具有不同密度将它们分类分离的方法，有静置分离和旋液分离两种方 法1 .静置分离利用不同密度的卿料在特定密度液体中的沉浮特性，使之分离此法简单 易行，只需选择合适分离液即可，适用于分离密度差距较大的品种，而对密度相近者的分离 则难以获得高纯度的分离物常用分离液石水、饱和食盐水溶液、58.4%的酒精溶液、55.4% 的酒精溶液和氮化钙水溶液等但是，当水作密度分离液时，因塑料的开头和表面活性不同，有些会带着气泡浮在水面 上，影响分离效果此时，需要使用表面活性剂进行预处理，使之充分浸润例如，由聚丙 烯，低密度聚乙烯，高密度聚乙烯，聚苯乙烯，聚氯乙烯构成的混合狷料，其分离步骤：首 先用含少量表面活性剂的水将密度大于1GCM3的聚苯乙烯和聚氯乙烯（沉）同密度小于 1GCM3的低密度聚乙烯、高密度聚乙烯和聚丙烯（浮）分高；后用食盐水溶液使聚苯乙烯 （浮）和聚氯乙烯（沉）分开；再用不同密度的酒精溶液逐步将低密度聚乙烯，高密度聚乙 烯和聚丙烯三者分离.2.旋液分离 使用水力旋流器和浮沉法能有效地将密度大于和小于iaCM3的型料分离。
不过，其厚度最好大于3CMM,密度差为0.5GCM3左右，例如聚丙烯与聚皱乙烯的分离，一 次分离率可达99.9%o若使用平底分离器，可分离密度大于1 G/CM3的各种塑料多级分离 的效果更佳水力旋流器的分离步骤：道德将废旧塑料粉碎，然后清洗并进行预处理，将料斗中的 料吸入贮糟，废料在槽内均匀分散，并用离心泉定量定速地送入水力旋流器密度小的塑料 从上部排出，收集，经振动筛脱水即可分离用水可循环使用废旧塑料的人工分拣废旧塑料的分离筛选，最简单的方法就是人工分拣，尽管费时费力且效率很 低，是最原始的方法，但目前仍然广泛使用，尤其是在进料传送带上对于-•些易于被发现和拣出来的杂质人工拣法最适合于分拣废纸、卡片、玻璃容器等物品分拣步骤：1 .首先除去金属和非金属杂质，诸如砂石、泥土、木块、纸片、据扣、线头、 麻绳、玻璃和瓷器碎片等肉眼能看到的各种杂质2. 对于废于整料，先进行制品分类，可分为农用薄膜、本色包装膜、杂色包装膜、泡沫槊料、凉鞋、 拖鞋、鞋底、边角废料、包装用泡沫块、饮料瓶、各种包装容器等3. 再按树脂品种进行分类，根据第"章所介绍塑料鉴别法，分出聚乙烯、聚丙烯、聚氮乙烯、聚笨乙 烯、尼龙、聚氨酯和聚酯等。
通常采用外观性状识别和燃烧鉴别再将己经分类的废旧塑料按颜色和质量分拣，颜色可分为黑、红、棕、蓝、绿、黄色和无色等，剔除 污染严重、发黑、烧焦等劣质废旧塑料制品废旧塑料的分离筛选，最简单的方法就是人工分拣，尽管费时费力旦效率很 低，是最原始的方法，但目前仍然广泛使用，尤其是在进料传送带上对于- •些易 于被发现和拣出来的杂质人工拣法最适合于分拣废纸、卡片、玻璃容器等物品分拣步骤：1.首先除去金属和非金属杂质，诸如砂石、泥土、木块、纸片、据扣、线头、 麻绳、玻璃和瓷器碎片等肉眼能看到的各种杂质2. 对于废旧塑料，先进行制品分类，可分为农用薄膜、本色包装膜、杂色包装膜、泡沫塑料、凉鞋、 拖鞋、鞋底、边角废料、包装用泡沫块、饮料瓶、各种包装容器等3. 再按树脂品种进行分类，根据第••章所介绍塑料鉴别法，分出聚乙烯、聚内•烯、聚氯乙烯、聚笨乙 烯、尼龙、聚氨酯和聚酯等通常采用外观性状识别和燃烧鉴别再将LA经分类的废III塑料按颜色和质量分拣，颜色可分为黑、红、棕、蓝、绿、黄色和无色等，剔除 污染严重、发黑、烧焦等劣质废旧塑料制品废旧塑料的熔融分离利用塑料的不同熔融温度来分离其方法是将混合废塑料置于传送带上，通 过较低一级塑料熔融温度上的加热室，这种塑料熔融并附着在传送带上，用机械 收集；未熔融的塑料继续运行，通过较高一级塑料熔融温度上的加热室，以同样 方法分离出塑料。
如此继续，最后剩下末被熔融的塑料，在传送带终端收集起来利用塑料的不同熔融温度来分离其方法是将混合废塑料置于传送带上，通过较 低一级塑料熔融温度上的加热室，这种塑料熔融并附着在传送带上，用机械收集; 未熔融的塑料继续运行，通过较高一级塑料熔融温度上的加热室，以同样方法分 离出塑料如此继续，最后剩下末被熔融的塑料，在传送带终端收集起来废旧塑料的温差分离各种塑料的脆化温度不同，将混合料进行有选择性地脆化粉碎，实现塑料分离最适宜使用此法的是聚氯乙烯与聚乙烯混合物的分离，因聚氯乙烯的脆化温度 为・41摄氏度，而聚乙烯的脆化温度在・100摄氏度以下此外，还可以用于聚氯乙烯和PET瓶的分离分离聚氯乙烯与聚乙烯混合料的过程是这样：先将混杂料投入冷却器中，冷却至・50摄氏度，然后送入粉碎机中粉碎，因聚氯乙烯脆化而被粉碎，再进行筛选，使与未粉碎的聚乙烯分离各种塑料的脆化温度不同，将混合料进行有选择性地脆化粉碎，实现塑料分离最 适宜使用此法的是聚氯乙烯与聚乙烯混合物的分离，因聚氯乙烯的脆化温度为 -41摄氏度，而聚乙烯的脆化温度在・100摄氏度以下此外，还可以用于聚氯乙 烯和PET瓶的分离分离聚氯乙烯与聚乙烯混合料的过程是这样：先将混杂料投入冷却器中，冷 却至・50摄氏度，然后送入粉碎机中粉碎，因聚氯乙烯脆化而被粉碎，再进行筛 选，使与未粉碎的聚乙烯分离。
分拣PE、PP、PET混合粉碎料的方法针对于PP、PE、PET混合粉碎料，可以将其先放入水池中，由于PET的密度最大，其 相对密度在1.30-1.38,则PET将会下沉然后，开始向池中倒入酒精，中和水的密度，将 密度调到0.91,看到水中的PE下沉时，则已调好利用密度法来分离PP、PE、PET混合物PP的密度在0.89-0.91, PE的密度在0.91…0.965, PET密度在1.30…1.38利用密度法来分离PP、PE、PET•混合物PP的密度在0.89-0.91, PE的密度在0.91—0.965, PET密度在1.30…1.38金属与塑料的分离1. 金属捕集器将粉碎的废弃物经管道输送，在传送过程中使用金属捕集器将直径为0.75-1.2MM的金属碎屑分肉出 来.2. 静电分-离器将混杂料粉碎，投入静电分离器，利用金属与叩料的不同带电特性,W分离出铜，铝等金属.此法适用与金 属填充复合材料，电缆料和镀金属塑料的处理.3. 溶解分离将涂有卿料涂层的金属制件浸入含一 .氯甲烷，非离了型表面活性剂，石蜡和水的悬浮液中,使塑料涂层溶 解分离.4. 脆化分离使金属与塑料的混杂废料冷却至塑料的脆化温度，然后粉碎，再用风筛分离法使金属与型性分离.5. 电缆外皮的剥离电线，电缆的外皮材料主要有聚氯乙烯，聚乙烯(包括交联聚乙烯)和合成橡胶及天然橡胶，除上述静电分 离法外，还有干法和温法两种方法可使塑料，橡胶与铜，铝芯线有效分离.(1) 干法分离:用远红外装置使电缆线内部均匀加热，再用人工剥离外皮.(2) 湿法分离:将铝线浸渍在浸透剂(表面活性剂)溶液中，加热至70—90度后剥离外皮，然后，再用有机溶剂连 续清洗数次,彻底除去焦油即可.纸与塑料的三种分离方法纸与型料的分离方法有热分离，湿分离和电动分离3种o1.热分法利用加热后改变塑料性实现纸塑分离的方法⑴热筒法:分离装置巾电加热镀铭料筒与内装的带刮刀的空心筒(转鼓)组成，刮刀与加热筒壁相接,-•者 逆向旋转，筒底部连接一料槽.材料从投料•加入，其中的熟料成分与热筒一日.接触开始熔融，附着在筒壁上，用 刮刀刮下，落入料槽中.此法可将90%以上的型料与纸分开，己分离的槊料含纸量很小，可控制在1%以下。
2)热气流法:利用塑料薄膜遇热收缩，减小比面枳的原理实现塑性薄膜.与纸的分离.将薄膜.与纸的混合 物送至加热区，加热箱可以是一台农用谷物十燥机，呈颗粒状，从而使其表面积减小，再将它与纸的混合物送 入空气分离器，空气流将混合物中的纸带走,而热塑性塑料•颗粒便落在分离卷的底部.此法儿乎M以把塑料与 纸完全分开2. 湿分法将从干分法分离设备得到的轻质材料送入挽碎机，被搅碎的纸浆从分选板上的小孔中流出，留下的理料 则从一分离出口排出，然后送入脱水机脱水，再送入空气分离器中进行分离3. 电动分离法将纸与叩料的混合物山一台振动喂料器送入分离机中，落入旋转的碾碎鼓,然后送到由电线电极与碾碎 之间形成的电晕区,纸被吸向电极，而塑料仍然贴在转鼓上，随若鼓的转动型性落到它的底部收集起来.采用 此法时湿度对分离结果百很大影响，混合物湿度为15%时，虽可使纸和塑料分离，但观性仍会被大录的纸污染, 当湿度提高至50%以上时，便可使塑性和纸完全分离.。
