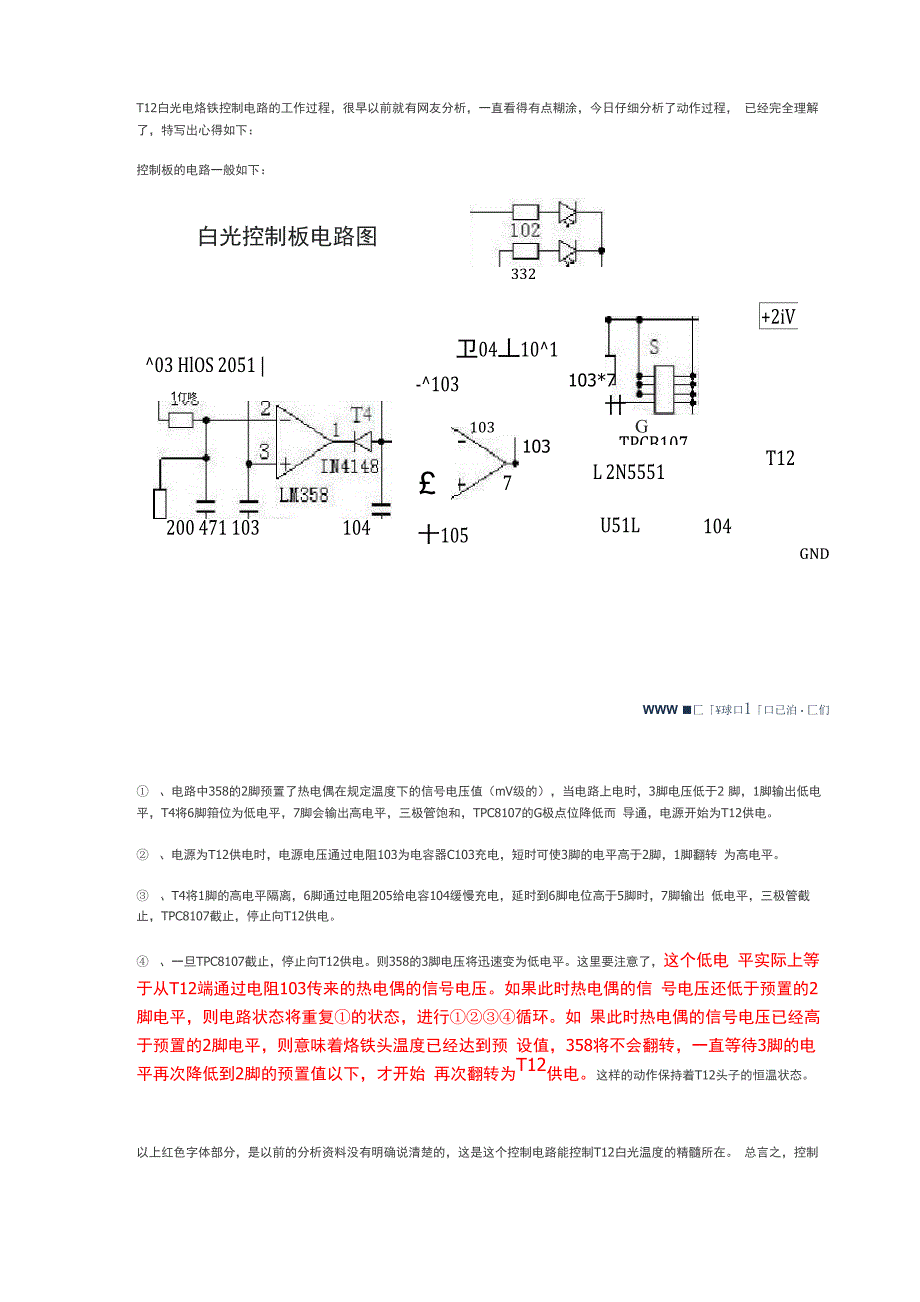

T12白光电烙铁控制电路的工作过程，很早以前就有网友分析，一直看得有点糊涂，今日仔细分析了动作过程， 已经完全理解了，特写出心得如下：控制板的电路一般如下：白光控制板电路图332^03 HlOS 2051 |-^1031仃咚200 471 103 104卫04丄10^1103*7卄GTPCB107103£7103L 2N5551十105U51L104+2iVT12GNDWWW ■匚「¥球口1「口已泊・匚们① 、电路中358的2脚预置了热电偶在规定温度下的信号电压值（mV级的），当电路上电时，3脚电压低于2 脚，1脚输出低电平，T4将6脚箝位为低电平，7脚会输出高电平，三极管饱和，TPC8107的G极点位降低而 导通，电源开始为T12供电② 、电源为T12供电时，电源电压通过电阻103为电容器C103充电，短时可使3脚的电平高于2脚，1脚翻转 为高电平③ 、T4将1脚的高电平隔离，6脚通过电阻205给电容104缓慢充电，延时到6脚电位高于5脚时，7脚输出 低电平，三极管截止，TPC8107截止，停止向T12供电④ 、一旦TPC8107截止，停止向T12供电则358的3脚电压将迅速变为低电平。
这里要注意了，这个低电 平实际上等于从T12端通过电阻103传来的热电偶的信号电压如果此时热电偶的信 号电压还低于预置的2脚电平，则电路状态将重复①的状态，进行①②③④循环如 果此时热电偶的信号电压已经高于预置的2脚电平，则意味着烙铁头温度已经达到预 设值，358将不会翻转，一直等待3脚的电平再次降低到2脚的预置值以下，才开始 再次翻转为T12供电这样的动作保持着T12头子的恒温状态以上红色字体部分，是以前的分析资料没有明确说清楚的，这是这个控制电路能控制T12白光温度的精髓所在 总言之，控制电路是脉冲状态地为T12供电，脉冲宽度取决于运放5脚上205的电阻给104电容充电的速度脉冲间隔很小，取决于运放3脚上103电容器的电荷经103的电阻再经T12的发热丝泄放的速度在脉冲间隔期间，电路才真正检测热电偶的信号，确定脉冲供电是否应该继续进行，从而实现烙铁头的恒温。
