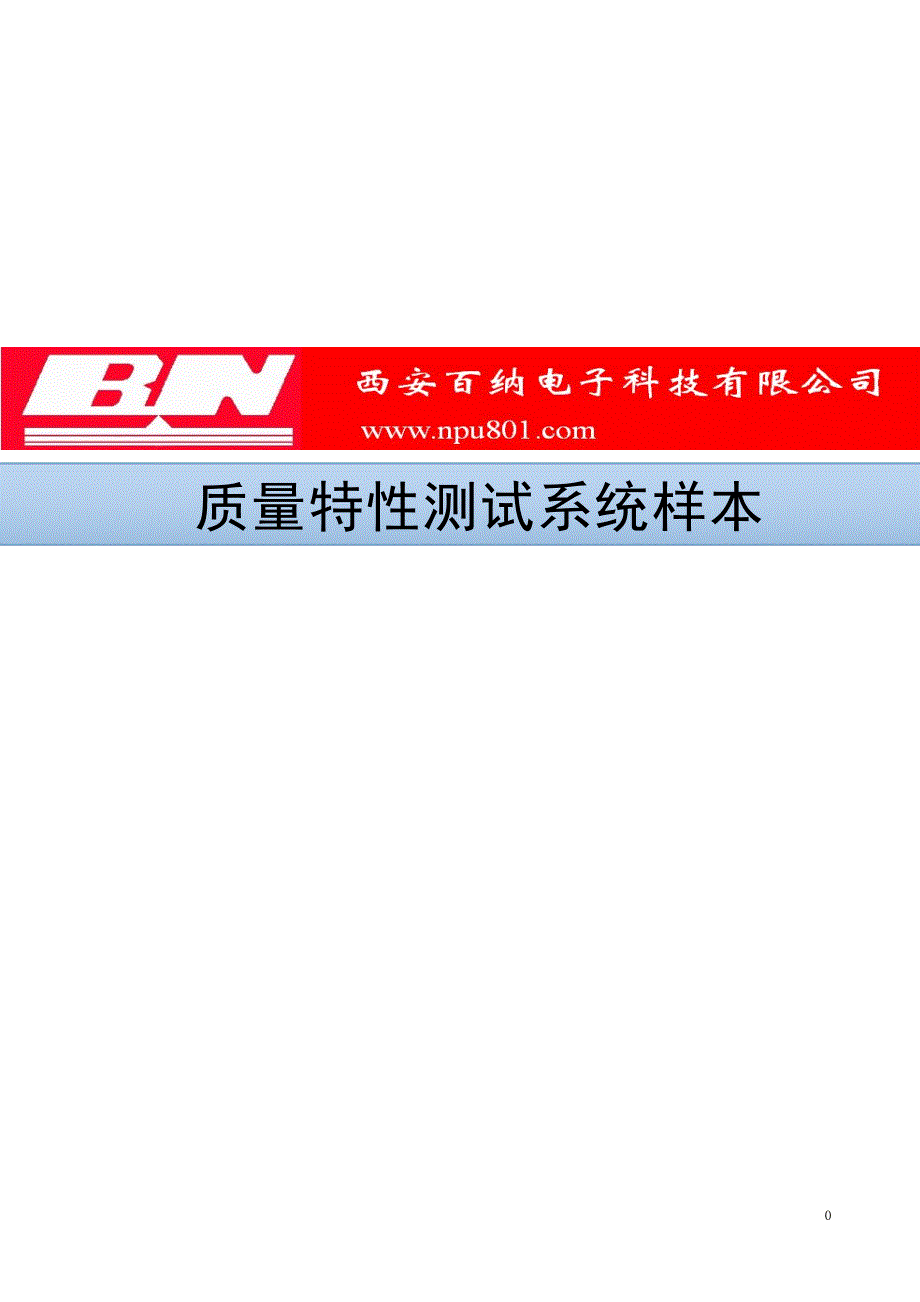

0质量特性测试系统样本1西安百纳电子科技有限公司质量特性测量事业部前身为西北工业大学弹箭质量特性测量技术研究中心研究中心自 1990 年成立以来，先后为航空、航天、舰船、兵器、核工业、汽车等行业研制了各类质量、质心和转动惯量测量台,积累了丰富的经验多年来，研究中心始终跟踪国内外相关技术的发展趋势，在产品的研究开发中不断采用新技术、新工艺，使产品性能更加完善特别是在系统的标校、可靠性、稳定性和测试精度等方面均形成了独特的设计理念研究中心已完成对质量特性测量台系列产品的开发，实现各种产品的标准化生产模式研究中心技术研发团队有教授 1 人，副教授、高级工程师 3 人，工程师 19 名，具有很强的非标设备的科研、开发、生产能力近年来，在国内核心期刊上发表相关论文 10 多篇申报专利 10 多项在国内首次研制了磁浮转动惯量测量台导弹惯性积测量台大负载气浮转动惯量测量台研究中心已发展成国内领先、国际知名专业研究生产质量特性测量系统和配套设备的国内一流的研发基地及解决方案提供商为了适应市场化运作，有利于建立更加专业的技术团队，更好的为用户服务，成立了西安百纳电子科技有限公司质量特性测量事业部公司通过了 ISO9001 质量体系认证，保密资格认证，防爆产品许可认证，使公司的产品质量更有保证，服务更加方便和规范。
通过多年坚持不懈的努力，我公司研制、生产的各类质量、质心和转动惯量测量设备，以及为用户提供技术咨询、产品测量及计量、测试服务得到广大用户朋友的高度认可、支持和信赖为了公司保持其行业技术领先地位及持续快速发展，在市场上有更强的竟争优势，我们将继续努力研发出一流的产品和提供一流的服务奉献给新老用户，回馈众多用户的帮助与厚爱欢迎广大新老客户到公司参观指导公 司 简 介公 司 简 介2目 录目 录P01-02前言/目录P03-04MPTA 系列弹箭质量质心测量台P05-06MPTB/MPTC 系列弹箭转动惯量测量台P07-08MPTD 系列弹箭质量质心、转动惯量一体化测量台MPTB-G 通用气浮转动惯量测量台P09-10卫星质量质心转动惯量测量台航模飞机质量质心、转动惯量测量台P11-12长翼展飞行器（无人机\播撒器\飞机）质量质心、转动惯量测量台汽车质量质心、转动惯量测量台P13-14发动机质量质心、惯性参数测量台微形弹丸质量质心、转动惯量测量台P15惯导\导引头质量质心、转动惯量测量台P16卫星动量轮、汽车齿轮质量质心、转动惯量测量台枪械质量质心测量台P17稳瞄平台质量质心转动惯量测量台(静不平衡量)导弹发射架质量质心转动惯量测量台P18空间相机质量质心和转动惯量一体化测量台航空座椅质量质心、转动惯量一体化测量台P19惯性参数通用测量台P20-21测控系统和测控软件P22-24公司先进技术简介/公司开展的测试服务P25-26主要用户单位/知识产权3质量、质心测量采用多支撑点测量方法，在同一测量台上同时测量产品的质量、三个方向的质心位置。
系统测量台主要针对圆柱形、圆椎形类弹箭类产品采用多支撑点测量方法，测量系统对调平要求不高，只需要在设备安装时进行一次调平工序，以后测量时不需要进行调平，使用方便；台面上设计了直线导轨，两个托架不仅可以非常灵活地前后移动，而且定位精度高试件可以安装在托架上的任意位置，安装灵活方便；安装托架可以上下，左右调节，方便大范围直径试件和锥形试件的安装左右托架位置用丝杠调整，可以非常轻松进行圆锥型试件在托架上的调平；测量台采用了高精度的标校件，可以精确对传感器位置和系统精度进行标定考核，实现设备的自校准；产品一次吊装，可以测量质量、质心和质偏测量时只需转动试件到 0°、90°、180°、270°四个位置，中间不需要任何操作，测量时间短、效率高、劳动强度小采用电子天平，具有更高的测量精度，量程 200kg 以下均可以采用高精度系列径向质心测量误差小于 0.02mm纵向质心测量误差小于 0.05mmMPTA-50MPTA-1000MPTA-200MPTA-15000MPTA 系列弹箭质量、质心测量台MPTA 系列弹箭质量、质心测量台系统的主要特点：系统的主要特点：高精度系列：高精度系列：4型号MPTA-2MPTA-5MPTA-10MPTA-50MPTA-100MPTA-200MPTA-500MPTA-1000MPTA-2000MPTA-3000MPTA-5000MPTA-15000重量范围 (kg)200～ 2000g0.5～51～1010～5020～10050～200100～500200～1000300～2000500～3000800～50002000～ 15000质量误差±0.5g±1g±2g±10g±20g±50g±150g±500g±1.0kg±1.5kg±2.5kg±5.0kg径向测量误 差(mm)±0.03±0.03±0.03±0.03±0.05±0.05±0.05±0.1±0.1±0.2±0.2±0.2纵向测量误 差(mm)±0.1±0.1±0.1±0.2±0.2±0.3±0.3±0.5±0.5±1.0±1.6±2.5径向灵敏度0.30g·cm0.75g· c m1.5g·cm15.0g· c m50.0g· cm125g·cm250g·cm1.0kg·cm1.5kg·cm5.0kg·cm8.0kg·cm20.0kg·cm纵向灵敏度1.5g·cm2.4g· cm5.0g·cm100.0g· c m0.2kg· cm0.75kg·c m1.5kg· cm12.0kg·cm30.0kg·cm60.0kg· cm120.0kg· c m500.0kg· cm卸载方式手动手动手动手动自动自动自动自动自动自动自动自动平台参考尺 寸(mm)2000×100350× 150350×150520× 3001200× 4001600× 4002500× 5003000× 6003500×8004000×9004500× 10006500×1200设备参考重 量（kg）1025608015020035012001800220028005500MPTA 弹箭质量、质心测量台规格表(标准系列)MPTA 弹箭质量、质心测量台规格表(标准系列)注：上述精度主要针对回转体，指标根据具体产品会有出入，可根据用户要求设计；15 吨以上测量台可根据用户要求定制。
5转动惯量测量台主要测量试件的轴向转动惯量(Ix)和径向转动惯量(Iy 或者 Iz)径向转动惯量的测量采用扭摆测量原理，试件安装轴和测量台摆动轴相互平行，通过测量扭摆系统在空载和加载情况下的自由摆动周期来计算的对于较长的不能竖直安装试件，轴向转动惯量的测量采用试件横滚的方式，通过测量系统横滚周期计算试件的转动惯量预扭可以采用电机驱动（机械式）或气动（气浮式）方式，具有自动偏转和释放的功能，操作简单、方便；电机预扭和横滚均设计了限位机构，到位后会自动停止，避免误操作可能对设备造成的损坏，提高了操作安全性；转动惯量测量平台不需要调平，可以直接安装在普通地面上，使用移动方便；采用高速响应光电传感器测量系统的频率，测量精度高，重复性好；为了减小占用场地，径向转动惯量测量和轴向转动惯量测量可以设计为一体；设计了专用的自动标定装置（系列标准件），可以进行系统的标定MPTB-200(电动防爆)MPTC-100(横滚)MPTB 和 MPTC 组合MPTB-50(手动)MPTB\MPTC 弹箭转动惯量测量台MPTB\MPTC 弹箭转动惯量测量台系统的主要特点：系统的主要特点：6型号MPTB-1MMPTB-1MPTB-10MPTB-50MPTB-100MPTB-200MPTB-500MPTB-100 0MPTB-200 0MPTB-5000最大承载质量 (kg)0.111050100200500100020005000测量范围50～1000 g·cm²5～100 kg·cm²100～1000 kg·cm²0.1～1 kg·m²0.5～5 kg·m²1～10 kg·m²5～50 kg·m²30～300 kg·m²50～500 kg·m²300～3000 kg·m²测量精度±0.5%±0.5%±0.3%±0.3%±0.3%±0.3%±0.3%±0.3%±0.3%±0.3%预扭方式手动手动手动电动电动电动电动电动电动电动平台参考尺寸 (mm)100×50250×100300×200400×250500x×300800×3001200× 4501600× 5002500× 8003000×800设备参考重量 (kg)3650801001502002508001500型号MPTC-10MPTC-100MPTC-200MPTC-500MPTC-1000MPTC-5000最大承载质量（kg）1010020050010005000测量范围(kg·m²)0.1～0.50.5～2.51～55～2520～100100～500测量精度±0.5%±0.5%±0.5%±0.5%±0.5%±0.5%预扭方式手动手动手动/电动电动电动电动平台参考尺寸(mm)500×3001000×4001500×4502000×8003000×900400×1000设备参考重量(kg)60801203506501200MPTB 机械扭摆式转动惯量测量台规格表MPTB 机械扭摆式转动惯量测量台规格表MPTC 横滚式转动惯量测量台规格（Ix 测量）MPTC 横滚式转动惯量测量台规格（Ix 测量）7一体化测量台可以在一个测量台上实现产品三个方向的质心及质心坐标系下三条轴的转动惯量的测量。
测试任务在一套设备上实现，集成度高、操作方便、装卸产品便捷，节约设备放置的空间，是新一代质量特性测试系统的发展方向MPTA、MPTB、MPTC 三个系列的集成设备实际是对 MPTA、MPTB 和 MPTC 系列产品的集成，操作方式和技术参数可参阅上述产品；设备带有自动转换机构实现质量质心和转动惯量测量状态的转换设备操作自动化程度高，避免由于操作错误导致的安全性隐患；使用一台设备进行测量，减少吊装，减小占用场地；在质量、质心测量台的基础上，可以增加弹箭产品的长度测量、直径测量、翼展测量功能，将长度测量和质心测量集成在一起；MPTD 系列弹箭质量质心、转动惯量一体化测量 台MPTD 系列弹箭质量质心、转动惯量一体化测量 台系统的主要特点：系统的主要特点：MPTA、MPTB、MPTC 一体化测量台(小）MPTA、MPTB 组合式一体台MPTA 和 MPTB 一体化测量台）MPTA、MPTB、MPTC 一体化测量台（大）8为了满足用户高精度转动惯量测量要求，开发了气浮式转动惯量测量台采用气浮技术，摆动台面悬浮，台面在摆动过程中，摩擦力很小，周期稳定性高，可以大大提高转动惯量测量精度和扩展转动惯量台的测量范围。
代表国际先进水平，也是未来转动惯量测量的发展方向测量范围和测量精度有关， 对机械式转动惯量测量台如果 Iy 测量精度为±0.3%测量台能够测量最大和最小转动惯量的比不大于 10 倍；如果 Iy 测量精度为±0.5%测量台能够测量最大和最小转动惯量的比不大于 20 倍Ix 也类似，如果 Ix 测量精度为±1%测量台能够测量最大和最小转动惯量的比不大于 10 倍；5000kg 以下负载可以采用气浮式转动惯量测量台测量精度 0.1% 时，最大和最小转动惯量的比可达 20 倍如果测量精度 0.3%，最大和最小转动惯量比可达到 60 倍； 气浮台可以根据产品安装需求加扩展台面，满足不同产品的装夹需求；气浮气源采用低压气源，供气压力小于 0.6MPa，供气量根据气浮承载重量确定型号MPTB-G1MPTB-G10MPTB-G100MPTB-G1000MPTB-G5000最大承载质量（kg）11010010005000测量范围2～100 kg·cm²0.1～2.0 kg·m²2.0～40 kg·m²40～800 kg·m²200～4000 kg·m²测量精度±0.1%。
