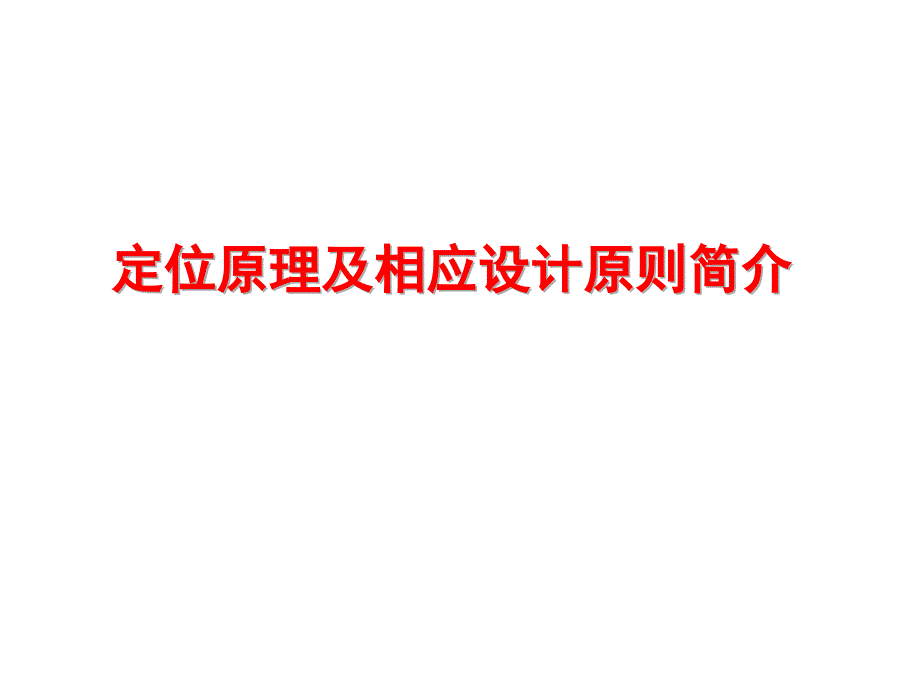

定位原理及相应设计原则简介报告纲要l基本原理----------------3l基本定位元素------------4l定位面的设计要求--------5l线定位的设计要求--------6l点定位的设计要求--------7l典型定位系统------------8l注意事项----------------12基本原理空间物体共有6个自由度x , y , z , x-rotate, y-rotate, z-rotate六点定位原则xzy自由度概念定位系统的功能就是限制工件的一个或数个 自由度,以达到安裝或加工的位置要求定位元素介绍1.面定位一个平面可以限制一个方向的移动和两个方向的旋转,通常作为空间定位的第一基准2.线定位一根直线可以限制一个方向的移动和一个方向的旋转,通常作为第二基准3.点定位一个点可以限制一个方向的移动,一般作为空间定位的第三基准zyX面的设计要求面的构成1.三点组成一个平面2.两根平行的直线构成一个平面实际应用中通常由若干个点或小平面 共同构成一个大的定位平面设计要点1.定位面与工件的接触面积尽量小, 以 减小因加工误差和工件外型误差及表面脏 污带来的影响2.用点支承构建定位平面时,除定位用 的三点外,其余支承点应设置成浮动支撐中间逃料线的设计要求线的构成空间的任意两点构成一条直线实际应用中通常由两段圆弧顶点来构建一条直线设计要点构成线元素的定位点应尽量小 ,间距尽可能大,以满足定位的稳定性 L点的设计要求点的构成实际的应用中以圆弧的顶点或极小的平面来代替点定位点的设计要点1.定位元素与工件的接触面积心量小2.注意磨损带来的影响.典型定位机构1.支板和平顶支承用于支承工件上已加工过的定位面工件的定位支承2.圆顶支承和锯齿面支承.用于支承工件上未加工的定位面典型定位机构3.定位销1 用于以圆孔定位来安装工件 2 利用两个定位圆销的外圆弧面构成直线定位元素长圆孔4.V型块用于圆柱形外表面工件的定位.实际应用中也用圆弧面来取代,以減 小对工件的压伤.当V型块夹角a=90°时H=h+0.707D-0.5B当a=120°时H=h+0.578D-0.289B典型定位机构hHBD5.锥形销用于工件圆孔大小有变动,但要 求以孔中心精确定位的场合6.浮动杠杆机构相当于一点定位,限制一个方向 的移动典型定位机构注意事项1.避免过定位和定位约束不足一般情况下,只需限制工件加工尺寸方向的位置.2.定位精度定位系统的设计精度应该高出加工件精度要求至少一个等级定位精度的核算:总定位误差=定位元件误差+工件定位面误差+两者间隙过定位注意事項3.定位元素的耐久性耐磨性 硬度4.加工件定位面的选择1尽量使定位面与设计基准,加工基准一致2选择外形尺寸相对稳定的元素为定位基准Thank you。
