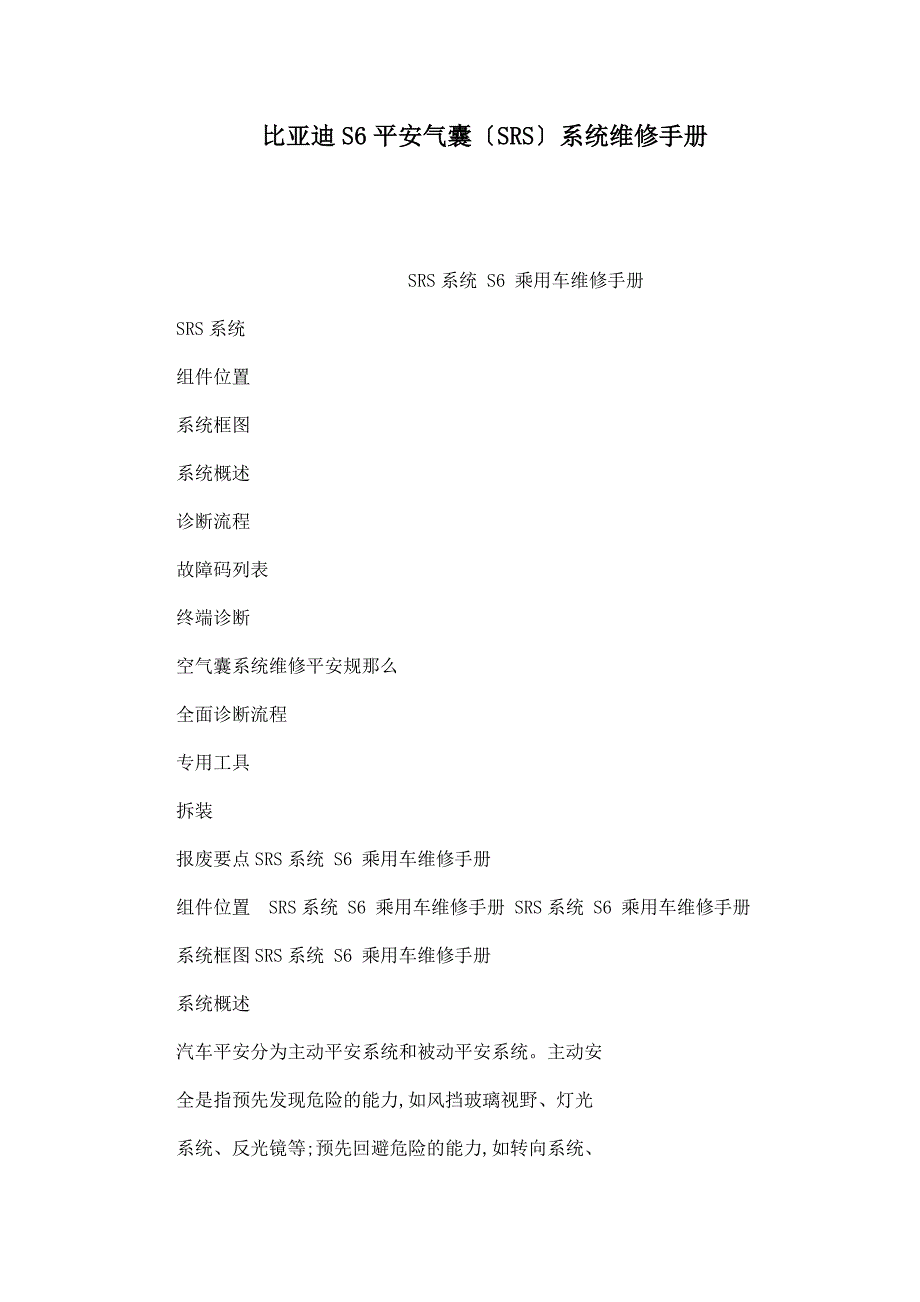

比亚迪S6平安气囊〔SRS〕系统维修手册 SRS系统 S6 乘用车维修手册 SRS系统组件位置 系统框图 系统概述 诊断流程 故障码列表 终端诊断 空气囊系统维修平安规那么 全面诊断流程 专用工具 拆装 报废要点SRS系统 S6 乘用车维修手册 组件位置 SRS系统 S6 乘用车维修手册 SRS系统 S6 乘用车维修手册 系统框图SRS系统 S6 乘用车维修手册 系统概述 汽车平安分为主动平安系统和被动平安系统主动安全是指预先发现危险的能力,如风挡玻璃视野、灯光系统、反光镜等;预先回避危险的能力,如转向系统、制动系统、驱动防滑、行驶平稳控制系统被动平安是指防止或减轻乘员所受伤害,如平安带、空气囊等本节空气囊系统是被动式、可膨胀的、辅助保护系统,简称 SRS装有这种系统的车辆可以很快由“SRS-AIR-BAG〞 标志来区分 驾驶员空气囊标志铸压在方向盘中间的装饰盖上,而乘客空气囊标志铸压在杂物箱上方仪表板上配有空气囊系统的车辆也可由组合仪表空气囊故障指示灯来识别(如左图),每次将电源上到 ON档电作为系统自检,组合仪表的空气囊故障指示灯点亮约 5 秒钟。
空气囊系统由以下主要部件组成: 1.前碰传感器 2.SRS ECU 3.SRS警告灯 4.时钟弹簧 5.驾驶员空气囊模块(空气囊充气装置) 6.前排乘员空气囊模块(空气囊充气装置) 7.平安带报警传感器 8.帘式空气囊模块(装有时) 9.侧碰传感器(装有时) 10.前排座椅侧空气囊模块(装有时)●空气囊 ECU安装在汽车中轴线,在中控面板下方的SRS系统 S6 乘用车维修手册 位置,如果由于碰撞而造成蓄电池电压过低或电源断开,此时空气囊 ECU仍可持续工作 100ms 以上 ●驾驶员空气囊DAB安装在转向盘中央饰盖内,不可分解, DAB 包括气体发生器、气袋、饰盖以及支架等辅件DAB 的功用是接收来自空气囊 ECU 的点火信号,引燃气体发生器,产生大量气体,给气袋充气,形成气垫,保护乘员 ●时钟弹簧安装在组合开关之上,时钟弹簧由螺旋形电缆、转子、壳体、线束及辅助结构件等组成转动转向盘时,转子与转向盘形成一个整体旋转,有足够长度的螺旋形电缆螺旋状盘绕在壳体内,因此当转子由中间位置顺/逆时针两个方向各转 3.5 圈时,也不会影响导线的可靠连接 ●前排乘员空气囊PAB安装在仪表板杂物盒上方, PAB 的组成和功用与 DAB 相同。
●前排座椅侧气囊模块安装在驶员座椅和前排乘员座椅靠车门侧,装有此气囊模块的座椅会在靠背蒙皮的边线上缝制有“SIDE AIR BAG〞的标识,座椅侧气囊的功用和 DAB 相同 ●侧气帘装在顶棚两侧边界处的侧围钣金上,其中充气装置安装在 C 柱护板内的钣金上,整个气袋那么安装在顶棚边界内,从 D柱一直延伸到 A柱,装有侧气帘的车型会在 C柱护板和 A柱护板的内饰外表上有“SRS CURTAIN AIR BAG〞标识,侧气帘的功用和 DAB 相同 ●左前碰传感器安装在前舱左纵梁外侧,右前碰传感器安装在前舱右纵梁外侧前碰传感器的功用是将碰撞信号传给空气囊 ECU,作为 ECU判断是否需要发出点火信号碰撞解锁信号的依据 ●左侧碰传感器装在内饰左侧 B 下护板内的车身钣金上,其位置靠近平安带卷收器,右侧碰传感器装在内饰右侧 B 下护板内的车身钣金上,其位置靠近平安带卷收器,左右侧碰传感器的功用是将车身中部的碰撞信号传给空气囊 ECU,作为 ECU判断是否需要发出点火信号碰撞解锁信号的依据 ●左后侧碰传感器装在左后轮轮罩上方车身钣金上,右后侧碰传感器装在右后轮轮罩上方车身钣金上,左右后侧碰传感器的功用是将车身中后部的碰撞信号传给空气囊 ECU,作为 ECU判断是否需要发出点火信号碰撞解锁信号的依据。
●空气囊线束用于连接空气囊 ECU、 DAB、 PAB、 SAB、SRS系统 S6 乘用车维修手册 CAB、时钟弹簧和仪表板线束等空气囊线束包括空气囊模块驱动线路、警告灯线路、碰撞解锁线路和整车通讯总线等,空气囊线束的功用是在空气囊 ECU与空气囊模块、整车之间传达信号,并保证可靠的通讯空气囊电路线束可以其黄色电缆或插头来识别 ●空气囊故障指示灯位于组合仪表上,当空气囊 ECU的自诊断电路发现故障时,空气囊故障指示灯便点亮,通知驾驶员空气囊系统存在故障在正常情况下,当电源档位上至 ON 档电,指示灯先高亮约 5s,然后再熄灭同时对空气囊系统起辅助作用的还有: ●方向盘下护板:方向盘下护板是一个模塑结构件,位于转向管柱开口盖处后侧,与仪表板构成一体,对驾驶员膝盖进行碰撞保护 ●右置物盒总成:右置物盒总成是一个结构加强件,隐藏在杂物箱门内与杂物箱门成一体,对前排乘员膝盖进行碰撞保护 ●座椅平安带:对乘客主要保护的仍是主动保护模式的座椅平安带,当车辆出现紧急制动、碰撞、翻车时,其将乘员牢牢束缚在座椅上,限制驾驶员或乘员的位置,防止或减轻因惯性力作用而发生的二次碰撞对乘员的伤害 为了使乘员从空气囊系统得到最大的平安性,乘员必需戴上座椅平安带。
●组合仪表平安带锁扣信号:监测驾驶员座椅平安带●儿童平安保护锁(CPLS):CPLS设定时,后排乘员无法由车内开启车门,必须由车外才能开启由此避免儿童误开和车辆碰撞过程中突然翻开的危险 ●前排可调式座椅头枕:防止碰撞过程中乘员颈部的伤害 ●防撞夹层式前档风玻璃(LSG):防止碰撞过程玻璃碎片的误伤 SRS系统 S6 乘用车维修手册 ●防撞吸能车身及附件:包括吸能保险杠、缓冲垫、车门防撞杠等 空气囊系统: 本空气囊系统由比亚迪公司研制生产空气囊工作取决于汽车碰撞的角度和严重程度空气囊系统设计的碰撞工作角度是以车身中心线前方各 30°角度内的碰撞为准空气囊的引爆不取决于车速,而是取决于以重力(G)测量的减速度比率,这个力由空气囊 ECU中的碰撞传感器测得当前撞击足够严重时,空气囊 ECU中的微处理器向 6 个气囊模块的膨胀装置发送一个工作信号,以使气囊展开转向管柱顶部的时钟弹簧允许在固定的转向管柱和驾驶员空气囊膨胀器(DAB)之间维持一个连续的电路,还可以随方向盘转动在车辆发生前碰撞展开气囊时,护膝板协同平安带一同工作,将驾驶员和前排座椅乘客约束在适当位置,护膝板也可以吸收并分散驾驶员和前排座椅乘客对仪表板结构的冲撞能量。
当空气囊 ECU监控到任何一个气囊部件和气囊系统电路上的问题时,它将故障代码或 DTC 存储在它的存储器中,并将信息送到组合仪表,以点亮气囊故障指示灯正确测试气囊系统部件、读取或去除故障代码、进行维修等,都需要采用故障诊断仪 SRS系统 S6 乘用车维修手册 空气囊系统维修平安规那么 1.概述: 在空气囊系统的维修中,如果没有执行正确的操作程序,可能会导致空气囊的意外展开,从而造成严重事故另外,如果维修操作有错误,有可能在需要空气囊展开时却不能顺利展开因此,在维修之前,必须仔细阅读以下考前须知,并遵守正确的操作程序 2.考前须知: ●除本手册说明的操作外,不允许使用电气测试设备对空气囊系统的任何电路进行测试●安装空气囊 ECU时,必须保证其正确的安装方向,这样才能保证其正确工作安装之前,检查是否有裂纹、变形或锈蚀●禁止使用从其他车辆上拆下的空气囊系统部件需要更换部件时,应换新件●禁止为了重复使用或其他原因去分解和修理 DAB、PAB、SAB、CAB 和安装空气囊 ECU等部件●禁止将 DAB、PAB、SAB、CAB 和空气囊 ECU 等部件直接置于热空气或火焰中●在轻微碰撞之后,即使气囊并未展开,也应对空气囊系统进行检查。
●如果 DAB、PAB、SAB、CAB 和空气囊 ECU 等部件掉到地上、受到震动、敲击,或在外壳、支架或连接器上有裂纹、压痕或其他损伤,应更换新件●空气囊系统的部件上和车内相关位置贴有警示标签操作时,应注意遵守上面的说明●假设在修理车辆其它系统或部件期间可能会使车辆受到振动,那么在修理之前应拆下空气囊 ECU●在喷漆操作因过热可能造成影响时(93℃以上时),应把空气囊 ECU、DAB、PAB、SAB、CAB、时钟弹簧等部件取下放好 SRS系统 S6 乘用车维修手册●空气囊系统维修过程中,空气囊模块从运输器具中取出后必须马上装车,如需中止工作,应将空气囊模块放回运输器具内,不可将空气囊模块置于无人看管的地方,存放拆下的空气囊模块时,应将缓冲面朝上对于拆下来的座椅侧气囊和侧气帘模块,那么应该将气袋叠好,整齐有序的放置,严禁多层叠放 ●在进行具体的维修作业之前,应先将电源档位上至OFF 档,并拆下蓄电池负极搭铁线,然后再等待 90s以上,方可进行维修操作,否那么,可能导致空气囊意外展开另外,拆下的负极用绝缘胶带缠好以便绝缘,如图 在拆下蓄电池负极搭铁线之前,请做好其它系统的状态记录,因为在拆下蓄电池负极搭铁线同时,会造成别的系统 DTC 丧失。
●无论在车上哪个部位使用电焊,在开始工作之前,一定要断开空气囊系统,防止误爆 ●检测时不可使用检测灯、普通电压表和欧姆表,不要在 DAB、PAB、SAB、CAB 上使用欧母表●更换任何部件前后,都要进行系统自诊断操作,全面检查系统的功能是否正常 ●气囊膨胀后,如果仪表板损坏,那么应予以更换 ●空气囊 ECU连接器、时钟弹簧连接器、 DAB 连接器、PAB 连接器、SAB 连接器、CAB 连接器均设有防止空气囊意外展开的保护机构 ●空气囊系统维修完成后,不要急于将空气囊模块接入电路,应先进行电气检查,确认无误后再接入空气囊模块 ●空气囊正常使用寿命为 10 年,如果超过空气囊使用寿命,必须更换空气囊和标签 ●空气囊膨胀装置含有叠氮化钠和硝酸钾,这些材料是有毒的,也极易燃烧,如果遇到酸、水或重金属会产生有害的刺激性的气体(在潮湿的地方容易形成氢SRS系统 S6 乘用车维修手册 氧化钠)或者产生可燃化合物空气囊装置中包含有加压氩气,因此不要试图解体空气囊装置或损害气囊的膨胀装置,不要刺破、烧毁气囊装置,不要让气囊装置接触电气,也不要存储在超过 93℃的环境中 SRS系统 S6 乘用车维修手册 诊断流程 按照此流程诊断故障1 把车开进维修间用户所述故障分析:向用户询问车辆状况和故障产生时的环境。
NEXT2 检查蓄电池电压标准电压值: 11V~14V 如果电压值低于 11V,在进行 NEXT 之前请充电或更3 车上检查组合仪表 SRS故障指示灯电路自诊断: 将电源档位上到 ON档,进入 SRS系统自检 观察故障指示灯亮灭情况结果 进行 亮 5s 后熄灭 OK 保持高亮不熄 NGOK 系统正常 NG4 用故障诊断仪诊断将故障诊断仪接到故障诊断接口 按照诊断仪上的提示读出故障代码(DTC) 结果 进行 有故障码输出 A 没有故障码输出 BSRS系统 S6 乘用车维修手册 B 跳到第6步 A5 对照故障诊。
