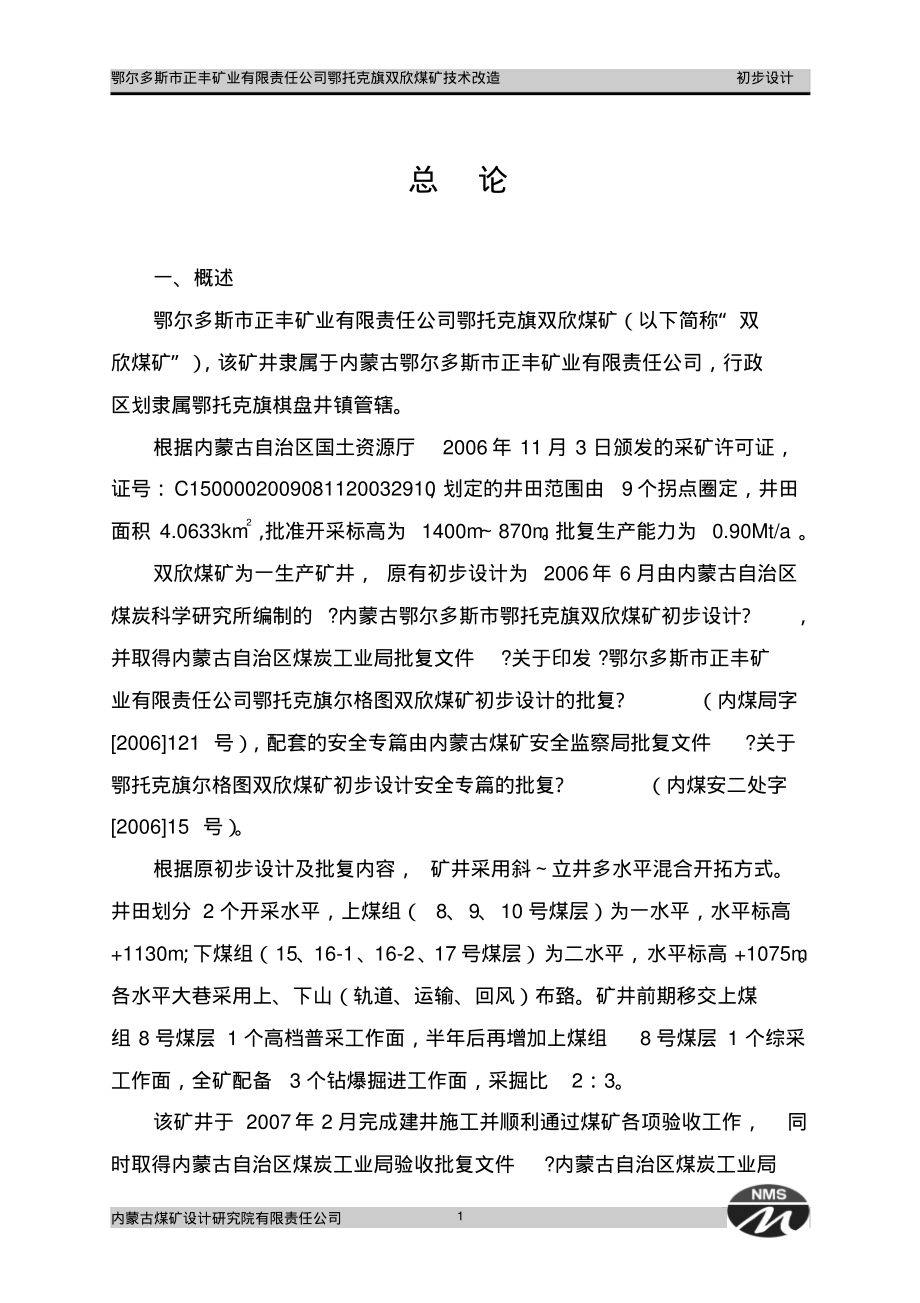

鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司1 总论一、概述鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿（以下简称“双欣煤矿”） ，该矿井隶属于内蒙古鄂尔多斯市正丰矿业有限责任公司，行政区划隶属鄂托克旗棋盘井镇管辖根据内蒙古自治区国土资源厅2006 年 11 月 3 日颁发的采矿许可证，证号：C1500002009081120032910 ，划定的井田范围由9 个拐点圈定，井田面积 4.0633km2， 批准开采标高为 1400m ～870m 批复生产能力为 0.90Mt/a 双欣煤矿为一生产矿井， 原有初步设计为 2006年 6 月由内蒙古自治区煤炭科学研究所编制的 ?内蒙古鄂尔多斯市鄂托克旗双欣煤矿初步设计?，并取得内蒙古自治区煤炭工业局批复文件?关于印发 ?鄂尔多斯市正丰矿业有限责任公司鄂托克旗尔格图双欣煤矿初步设计的批复?（内煤局字[2006]121 号） ，配套的安全专篇由内蒙古煤矿安全监察局批复文件?关于鄂托克旗尔格图双欣煤矿初步设计安全专篇的批复?（内煤安二处字[2006]15 号） 根据原初步设计及批复内容， 矿井采用斜～立井多水平混合开拓方式。
井田划分 2 个开采水平，上煤组（ 8、9、10 号煤层）为一水平，水平标高+1130m ；下煤组（15、16-1、16-2、17 号煤层）为二水平，水平标高 +1075m 各水平大巷采用上、下山（轨道、运输、回风）布臵矿井前期移交上煤组 8 号煤层 1 个高档普采工作面，半年后再增加上煤组8 号煤层 1 个综采工作面，全矿配备3 个钻爆掘进工作面，采掘比2：3该矿井于 2007年 2 月完成建井施工并顺利通过煤矿各项验收工作，同时取得内蒙古自治区煤炭工业局验收批复文件?内蒙古自治区煤炭工业局鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司2 关于印发 ?鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿建设项目（90 万吨/ 年）竣工验收意见书 ?的通知? （内煤局字 [2007]32 号） 由于原设计依据的地质资料?内蒙古自治区桌子山煤田白云乌素矿区尔格图双欣煤矿煤炭资源储量核实报告?的勘探程度为详查，对井田内次生构造断层控制不足，通过矿方井下巷道掘进实际揭露情况，井下实际断层较多为了对生产接续提供可靠的地质依据，2009 年 5～7 月，矿方特委托安徽省煤田地质局物探测量队编制完成?内蒙古鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿采区三维地震勘探报告?。
根据矿井验收情况以及矿方提供井下采掘工程现状布臵图，目前，矿井采用斜～立井混合开拓，分设主、副斜井和回风立井井田内按上、下煤组分设主、辅助水平，上煤组（8、9、10 号煤层）为辅助水平，水平标高+1130m ； 下煤组（15、 16-1、 16-2、 17号煤层）为主水平，水平标高 +1075m 井下 16 煤设有主水平井底主要硐室 依据原初步设计批复文件，2010年 6月，矿方将辅助水平（上煤组）1086 工作面改为长壁综采工作面， 备用 1104工作面， 8 号、10 号煤层交替开采根据矿井生产现状，全矿井总回风为2400～2600m3/min ，井下工作面实际风速偏低，已有回风立井净直径3.0m，安设有梯子间，风速偏大，矿井现有通风难易程度为中等，后期井下工作面通风较困难；同时，依据核实报告本井田范围内上煤组原煤属中高灰低硫煤，下煤组则硫份含量很高，上、下煤组均为很难选煤根据该地区及本矿井已有洗煤厂的实际生产经验，若采用上、下煤组进行合理配洗，可有效提高精煤回收率和降低精煤灰分所以，为进一步改善井下巷道的通风条件，提高全矿井通风难易程度等级，同时，也为企业经营取得较好的经济效益，鄂尔多斯市正丰矿业有限责任公司提出：对双欣煤矿进行通风系统改造，对井上、下已有各系统鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司3 进行优化改造，同时，井下上煤组利用已有综采设备交替开采8 号、10 号煤层；下煤组增加1 个长壁综采工作面，“一井两面”实现矿井0.90Mt/a生产能力。
为对双欣煤矿技术改造的必要性、主要技术原则方案和技术经济合理性进行全面论证和综合评价，鄂尔多斯市正丰矿业有限责任公司委托内蒙古煤矿设计研究院有限责任公司编制?鄂尔多斯市正丰矿业有限责任公司双欣煤矿技术改造初步设计? ，设计生产能力仍为0.90Mt/a 二、编制设计的依据1、 ?设计委托书?；2、采矿许可证（ 1500002009081120032910 ） ；3、 ?内蒙古自治区桌子山煤田白云乌素矿区尔格图双欣煤矿煤炭资源储量核实报告? ；4、 内蒙古自治区国土资源厅 “关于?内蒙古自治区东胜煤田准格尔召～新庙矿区燎原煤矿煤炭资源储量核实报告?矿产资源储量评审备案证明”（内国土资储备字 [2004]9 号） ；5、安徽省煤田地质局物探测量队编制的?内蒙古鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿采区三维地震勘探报告?；6、2006 年 6 月内蒙古自治区煤炭科学研究所编制的?内蒙古鄂尔多斯市鄂托克旗双欣煤矿初步设计?；7、内蒙古自治区煤炭工业局批复文件?关于印发 ?鄂尔多斯市正丰矿业有限责任公司鄂托克旗尔格图双欣煤矿初步设计的批复?（内煤局字[2006]121 号） ；8、2006 年 7 月内蒙古自治区煤炭科学研究所编制的?内蒙古鄂尔多斯市鄂托克旗双欣煤矿初步设计安全专篇?；9、内蒙古煤矿安全监察局文件?关于鄂托克旗尔格图双欣煤矿初步设鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司4 计安全专篇的批复? （内煤安二处字 [2006]15 号） ；10、 ?内蒙古自治区煤炭工业局关于印发?鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿建设项目（90 万吨/ 年）竣工验收意见书 ?的通知?（内煤局字 [2007]32 号） ；11、中国矿业大学 2010年 5 月编制的?正丰矿业有限责任公司双欣煤矿 16 号煤层带压开采安全性评价?；12、 ?鄂尔多斯市煤炭工业局关于审查正丰矿业有限责任公司双欣煤矿16 号煤层带压开采安全性评价的请示?（鄂煤局字 [2010]286 号） ；13、矿山救援服务协议书；14、内蒙古安科安全生产检测检验有限公司出具的?矿井瓦斯等级鉴定报告?（2010 年度） ；15、内蒙古安科安全生产检测检验有限公司出具的?煤尘爆炸性、煤自燃倾向检验报告? （10#煤层） （2009 年度） 。
16、 ?取水许可证?（取水蒙鄂字 2004 第 088号） ；17、 ?土地使用证?（鄂国用 2005 第 3464 号） ；18、与双欣电厂签订的 ?高压供电合同?；19、矿方提供的煤矿相关资料及协议支持性文件；20、 ?关于进一步加强煤矿建设项目安全管理的通知?（发改能源[2010]709 号） ；21、 ?鄂尔多斯市人民政府关于印发进一步促进煤炭产业优化升级淘汰落后产能实施方案的通知? （鄂府发电 [2009]9 号） ；22、 ?煤矿安全规程?（2011年版） ；23、 ?矿山救护规程?（AQ1008-2007 ） ；24、 ?矿井通风安全装备标准(GB/T50518-2010) ?；25、 ?煤矿井下消防、洒水设计规范?(GB50383-2006)；鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司5 26、 ?建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程?；27、 ?煤矿安全监控系统及检测仪器使用管理规范?（AQ1029-2007 ） ；28 、? 煤 矿 建 设 项 目 安 全 设 施 设 计 审 查 和 竣 工 验 收 规 范 ?（AQ1055-2008 ） ；29、中华人民共和国国务院令（第446 号） ?国务院关于预防煤矿生产安全事故的特别规定? ；30、国家安全生产监督管理总局国家煤矿安全监察局?国家安全监管总局国家煤矿安监局关于所有煤矿必须立即安装和完善井下通讯、压风、防尘供水系统的紧急通知? （安监总煤行,2007? 167 号） ；31、 ?关于建设完善煤矿井下安全避险“六大系统”的通知?（安监总煤装, 2010? 146号） ；32、国家相关法律、法规等。
三、设计的指导思想1、以经济效益为中心，选择经济、适用、安全的回采工艺地面生产系统尽可能与其合理衔接，同时力求实现井下开拓、开采系统的最优化2、提高资源回收率及劳动生产效率，尽可能采用提高机械化设备开采和运输3、尽量利用井上下原有设备和设施，最大限度地合理集中生产，简化辅助生产设施和生产环节，采用较先进的矿井管理模式，实现减员增效，为矿井投产后有较好的经济效益创造条件4、严格执行国家煤炭工业开采的法规、政策四、矿井建设条件评述1、外部建设条件（1）交通运输条件双欣煤矿位于鄂托克旗棋盘井镇西部，向东距棋盘井镇约4km ，109国鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司6 道（北京～拉萨）从矿区东南部界外通过，沿鄂海公路向北约42km可到乌海市海勃湾区，向东南约320km到鄂尔多斯市东胜区，乌海市和鄂尔多斯市东胜区均为内蒙古西部新兴工业城市和交通枢纽，铁路、公路交通干线、支线四通八达，矿区交通条件便利2）电源条件本矿井现有双回路引自棋盘井110kV变电所 10kV不同母线段侧， 供电距离 4.0km，架空线路采用LGJ-95型钢芯铝绞线。
工业场地内副井井口附近建有地面 10kV变电所同时，本矿井南部约3.0km 有石桥 35kV 变电站， 10kV 不同母线段有出线，该变电站上级双回路引自工业场地南约5.5km 的双欣电厂本矿井电源条件可靠3）水源条件目前，矿井生活用水取自工业场地内的1 个自备深水井；井下排水经处理后可复用同时，为满足矿井后期1.20Mt/a 、3.00Mt/a 洗煤厂的生产及生活用水，规划将井田南部 10km处的双欣集团公司5个深水井连网取水所以，本矿井生产、生活用水水源可靠，并已取得用水许可证4）通信条件鄂尔多斯全市已实现了区内的程控化，并全部进入国际、国内自动传输网，乡镇之间的通讯光缆网已经形成同时，本矿井已有一套行政及调度通信系统，已通过矿井 2007年的验收，目前系统运行通畅，因此，通信条件良好5）社会依托条件本矿井位于棋盘井镇西部约4km ，该地区市政建设较成熟，水、电、路、通信设施俱已完善矿井社会依托条件优越2、矿井资源条件鄂尔多斯市正丰矿业有限责任公司鄂托克旗双欣煤矿技术改造初步设计内蒙古煤矿设计研究院有限责任公司7 双欣煤矿的井田范围由9 个拐点坐标圈定井田范围为一不规则多边形, 井田南北长约 3.8km，东西最宽约 3.0km，井田面积 4.0633km2。
井田内主要含煤地层为石炭系上统太原组（C2t）和二迭系下统山西组（P1s） ，共见可采煤层为 7 层，即 8、9、10、15、16-1、16-2、17 号煤层，其中： 15 号煤层比较薄，且为高硫不可采煤层（原煤3.54%） 矿井初期开采 8、9 号煤层（合层开采）平均采高2.60m；10 号煤层平均采厚 0.96m；16-1、16-2 煤层（合层开采）平均采厚4.68m本井田煤质优良， 井田内 8、9、10 号煤层为中～富灰、 特低硫、中等～中高发热量的 1/3 焦煤（1/3JM） ；16-1 煤层为富灰、富硫、中等～中高发热量的肥煤（ FM ）与 1/3 焦煤（ 1/3JM） ；16-2 煤层为中灰、中硫、中等～中高发热量的肥煤（ FM ）与 1/3 焦煤（1/3JM） ；17 号煤层为富灰、富硫、中等～中高发热量的肥煤（FM ） 本矿井实际保有资源 / 储量 50.53Mt，工业资源 / 储量 47.869Mt，设计可采储量 24.025Mt井田内构造运动较为强烈，褶曲及断层。
