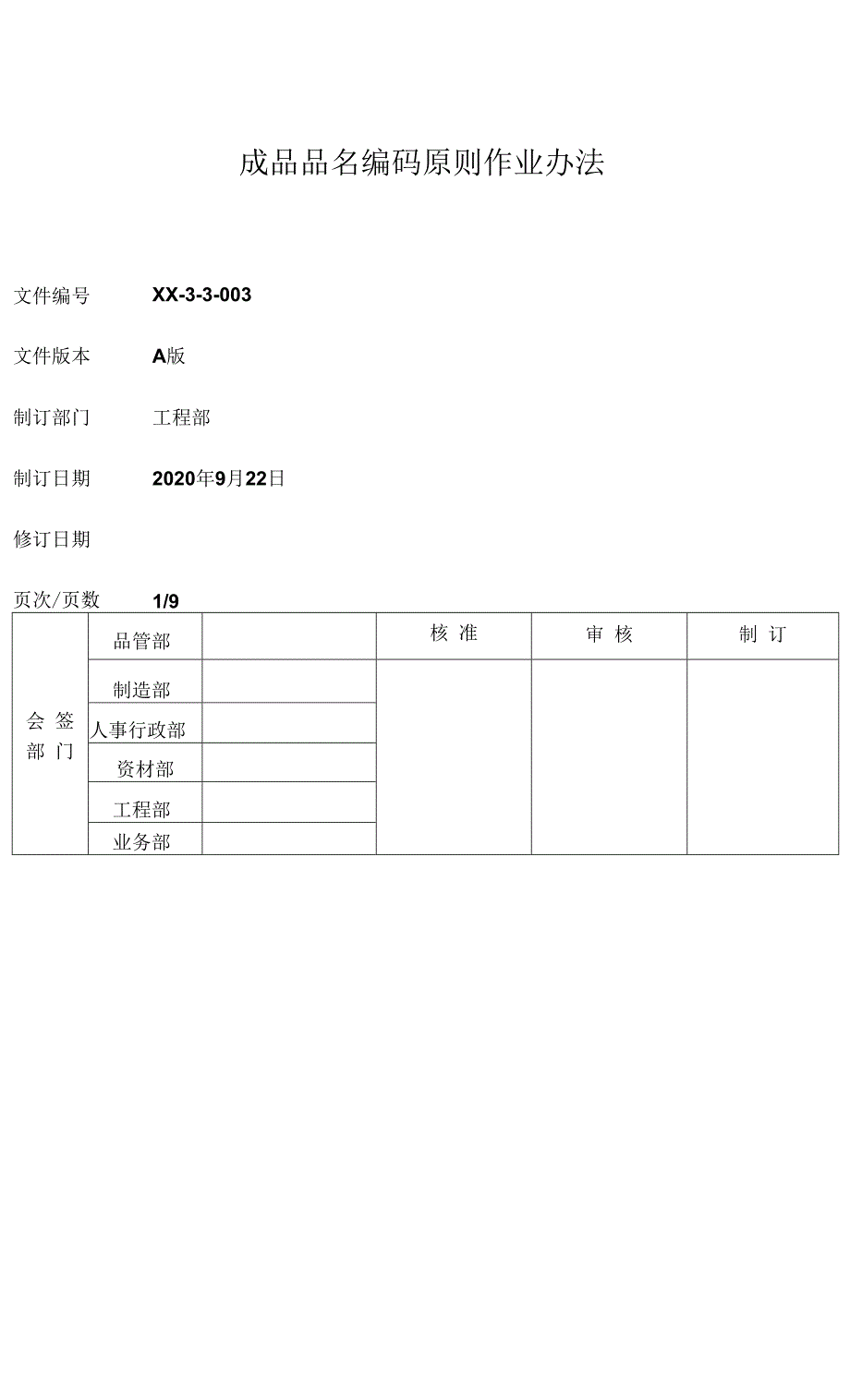

成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订部门工程部制订日期2020年9月22日修订日期页次/页数1/9会 签 部 门品管部核 准审 核制 订制造部人事行政部资材部工程部业务部制订部门| 工程部页次/页数8/94. 作业办法：4.5变压器（TR）的编码基本原则：举例说明：1. 成品编码:TRPQ 2620 V-103K电感公差 .电感量立式/卧式之区分 产品尺寸 产品类型/形状TR:指产品类型，代表变压器，全称是:Transformer,意思是 变压器.这里取单词的前两码缩写.即“TR”.a. PQ:指产品形状.（具体参照附件v隆宇电子成品编码原则〉）2620:指变压器磁芯的尺寸，单位是mm（毫米），2620：前两码数字指变压器磁芯的长度尺寸，即26mm. 后两码数字指变压器磁芯的宽度尺寸，即20mm103:指电感量，前两码指的是电感标准值（单位:uH）,第三码指的是“倍率”.103 即 10uH*13=10uH*1000=10000uH=1 OmH . （3 代表倍率为 103=1000） 其中倍率:10°=1101=10102=100103=1000104=10000K:指电感公差,K代表公差为±10%（“士”正负公差“％”百分比）除K外，有用其它字母代替其具体公差范围,如下：J:±5%K:±10%L:±15%M:±20% Y:±25% N:±30% X:MIN（最小）标题：文件编号XX-3-3-003成品品名编码原则作业办法文件版本A版制订日期2020年09月22日制订部门工程部页次/页数9/94.作业办法：4.6各产品类型图示说明:缩写全称中文意思图示备注SM贴片电感1在电路中主要起扼流，滤波，振 荡作用TC环形线圈0作用:滤波，储能，让高频电流不 通过，低频电流则能正常通过.LR棒形电感同上DR工字形电 感1n同上LF线性滤波 器或共模电感定义:是对杂波进行过滤的器 件.特点:两边圈数相等，线径大小 —致.TR变压器1起电压变换的装置称做变压 器.变:变换 压:电压 器:容器或 装置.AW空芯线圈Air为空气,Wire为铜线，我们 可理解为铜线绕组中间没有磁 芯，仅仅只有空气.RH磁珠liRod指棒,Hole意为孔或洞,R 棒中间打孔即为磁珠.UUL套管!UL机构为的安全检测机构.V立式立式:针脚方向与磁芯方向呈 180度平行状态.(ffrrfrfnUl「1,侦H卧式A卧式:针脚方向与磁芯呈90度 垂直状态.Bl1邮标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订日期2020年09月22日制订部门工程部页次/页数2/9修 订 履 历修订日期修订页次原版本新版本修 订 摘 要标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订日期2020年09月22日制订部门工程部页次/页数3/91、目的：为了使本公司所有产品能有效分类识别，方便本公司系统运作及各部门沟通.2、范围：适用于本公司之所有产品3、职责：3.1由工程部负责编制，宣导，实施.3.2其它各部门负责实施.4、作业办法：（见第4-8 M） 5、参考文件：5.1 品质手册（XX-1 -1 -001）6 .附件：6.1隆宇电子成品品名编码原则（文件编号:XX-3-3-047）（附件一）标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制部卫4.作业办法:工程部页次/页数4/94.1贴片功率电感（SMD）编码基本原则: 举例说明：1.成品编码:SMCH 127-680 M-T1包装方式电感公差电感量产品尺寸产品类型/形状a. SM:指产品类型，代表贴片功率电感，全称是:Surface Mounted Device,意思是 表面安装的装置.这里取前面两个单词的第一码缩写.即“SM”.Surface:表面 Mounted:安装的 Device:装置.b. CH:指产品形状.（具体参照附件v隆宇电子成品编码原则〉）127:指产品尺寸,12指的是长*宽为12*12mm, 7指的是高度为7mm.c. 680:指电感量，前两码指的是电感标准值（单位:uH）,第三码指的是“倍率”. 680 即 68uH*10°=68uH*1=68uH. （0 代表倍率为 10°=1）其中倍率:10°=1101=10102=100103=1000104=10000d. M:指电感公差,M代表公差为±30%（“士”正负公差“％”百分比） 除M外，有用其它字母代替其具体公差范围,如下：J:±5%K:±10%L:±15%M:±20% Y:±25% N:±30% X:MIN（最小）T1:指包装方式.代表卷带包装,T是Tape（卷带）的缩写.T1:指的是自粘带包装T2:指的是热封带包装标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订日期2020年09月22日制订部门工程部页次/页数5/94.作业办法:4.2环形插件电感（TC）编码基本原则： 举例说明：1.成品编码:TCIW 50 26 U V-331 L电感公差电感量标准值产品立式/卧式之区分UL套管材质产品尺寸（指夕卜径）产品类型/形状a. TC:指产品类型，代表环形线圈电感，全称是:Toroidal Coil,意思是环形的线圈.这里取前面两个单词的第一码缩写.即“TC”.Toroidal:环形的Coil:线圈.b. IW:指产品形状.（具体参照附件v隆宇电子成品编码原则〉）50:指所用磁环的外径尺寸,50指的是0.5英寸（inch）.其中 1 inch 英寸=25.4mm（毫米），0.5 inch=25.4*0.5=12.7mm. 即外径为12.7mm的磁环.c. 26:指磁环的材质.-26材用黄白色区分（底面为白色，其它三个面为黄色）.d. U:代表此产品需要穿UL套管，如不需穿套管,则取消该字母标识.e. V:代表产品的引线出脚方式.V:代表立式H:代表卧式Vertical:立式的（用V表示）Horizontal:卧式的（用H表示）f. 331:指电感量，前两码指的是电感标准值（单位:uH）,第三码指的是“倍率”.331 即 33uH*101=33uH*10=330uH. （1 代表倍率为 10J10）其中倍率：10°=1101=10102=100103=1000104=10000g. L:指电感公差,L代表公差为±15%（“士”正负公差“％”百分比）除L外，有用其它字母代替其具体公差范围,如下：J:±5%K:±10%L:±15%M:±20% Y:±25% N:±30% X:MIN（最小）标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订日期2020年09月22日制订部门工程部页次/页数6/94.作业办法:4.3滤波电感（LF）的编码基本原则：举例说明：1.成品编码:LFTC 130806 H-132电感量立式/卧式之区分产品尺寸产品类型/形状LF:指产品类型,代表滤波电感，全称是:Line Filter,意思是 线性滤波电感.这里取前面两个单词的第一码缩写.即“LF”.a. TC:指产品形状.（具体参照附件v隆宇电子成品编码原则〉）T： Toroidal（环形），指磁环C: Coil（线圈）b. 130806:指磁环尺寸,单位是mm（毫米），130806:第1,2位数字指磁环的外径尺寸，即13mm.第3,4位数字指磁环的内径尺寸，即8mm.第5,6位数字指磁环的高度尺寸，即6mm.c. 132:指电感量，前两码指的是电感标准值（单位:uH）,第三码指的是“倍率”.132 即 13uH*102=13uH*100=1300uH=1.3mH. （2 代表倍率为 102=100） 其中倍率:10°=1101=101 02=1001 03=10001 04=10000标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版制订日期2020年09月22日制订部门工程部页次/页数7/94.作业办法:4.4工字形电感（DR）的编码基本原则: 举例说明：1.成品编码:DRWC 0810-102 K电感公差电感量产品尺寸I产品类型/形状a. DR:指产品类型，代表工字形电感.b. WC:指产品形状.（具体参照附件v隆宇电子成品编码原则〉）0810:指工字磁芯的尺寸,单位是mm（毫米）， 0810：前两码数字指工字磁芯的外径尺寸，即8mm.后两码数字指工字磁芯的高度尺寸，即10mm.c. 102:指电感量，前两码指的是电感标准值（单位:uH）,第三码指的是“倍率”.102 即 10uH*102=10uH*100=1000uH=1.0mH . （2 代表倍率为 102=100） 其中倍率:10°=1101=10102=100103=1000104=10000d. K:指电感公差,K代表公差为±10%（“士”正负公差“％”百分比）除K外，有用其它字母代替其具体公差范围,如下：J:±5%K:±10%L:±15%M:±20% Y:±25% N:±30% X:MIN（最小）标题：成品品名编码原则作业办法文件编号XX-3-3-003文件版本A版。
