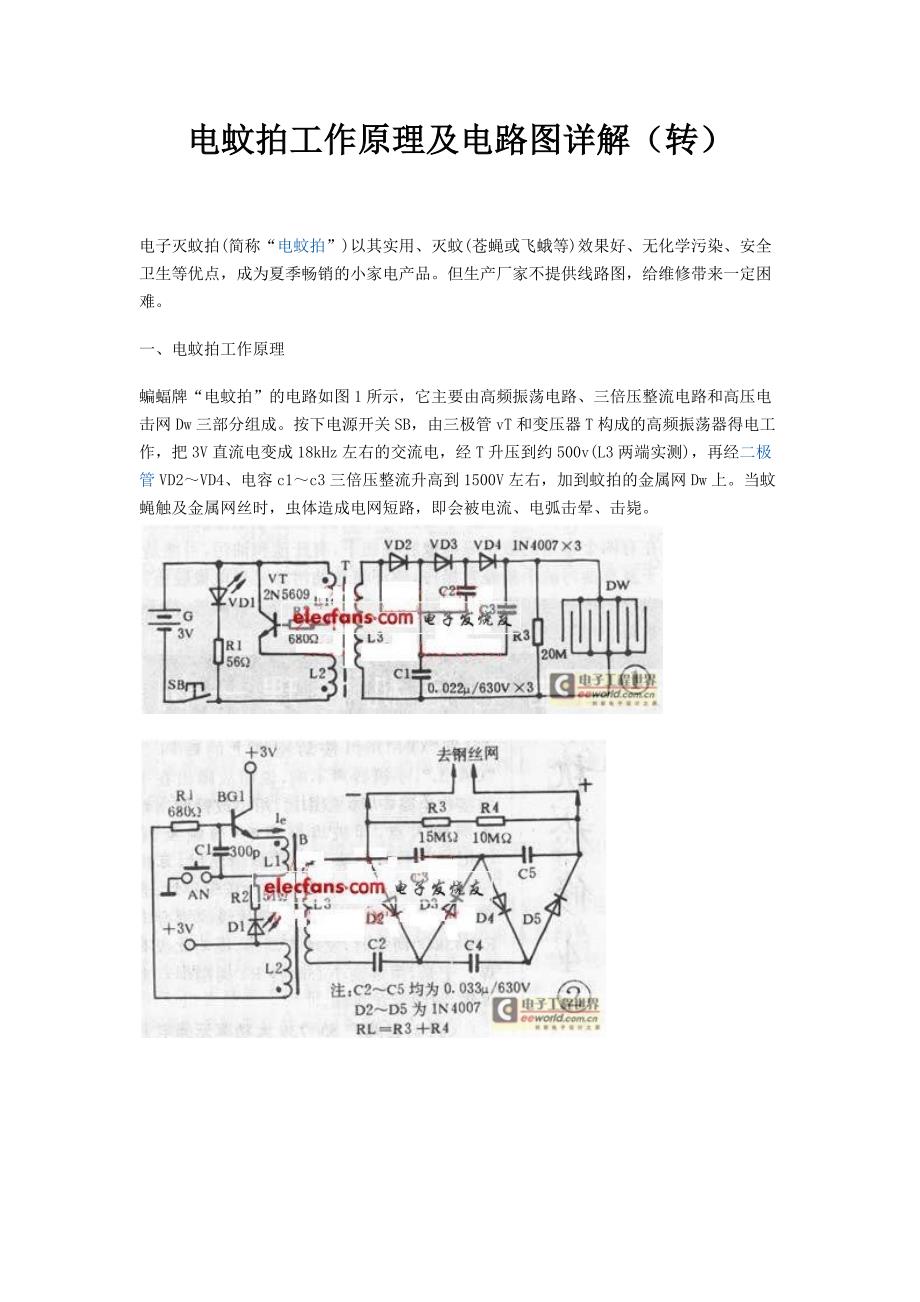

电蚊拍工作原理及电路图详解（转） 电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品但生产厂家不提供线路图，给维修带来一定困难一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图 1 所示，它主要由高频振荡电路、三倍压整流电路和高压电击网 Dw 三部分组成按下电源开关 SB，由三极管 vT 和变压器 T 构成的高频振荡器得电工作，把 3V 直流电变成 18kHz 左右的交流电，经 T 升压到约 500v(L3 两端实测)，再经二极管 VD2～VD4、电容 c1～c3 三倍压整流升高到 1500V 左右，加到蚊拍的金属网 Dw 上当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙 一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由 C1~C4 及 D3~D5 组成的倍压电路再升成千多伏高压.此高压接至间隔约 2~3mm 的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中 C3 所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致 C3较易损坏.当发生不能升压故障时,更换 C3 大多能排除故障. 二、维修方法1．指示灯 VDl 不亮在保证电池 G 供电正常的情况下，故障多系按钮开关 SB 内部接触不良所致。
SB 为 6mm×6mm 立式微型轻触开关，在 120mA 工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障2．VD1 亮，但无高压产生这时听不到变压器 T 在通电瞬间产生的音频“吱……”声，说明振荡电路不工作故障原因多为 VT 损坏，换用 2N5609 或 D467 新管即可排除故障如果手头无此类管子，亦可用 8050、9013 NPN 型三极管代替，效果不错如果检查 VT 并未损坏、且通电后明显发烫，说明变压器 T 内部线圈(尤其高压线圈 L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见3．高压不足：原因多是 c1～c3 中有电容开路或容量变小，或二极管 vD2～vD4 其中之一损坏，须检测并更换新的；另外，电池 G 电压不足(vDl 亮度明显下降)也会造成高压不够，只要更换新电池便可排除故障电蚊拍是逆变的原理，把直流电逆变为交流电，再经过倍压，产生一千多伏的直流电压，用高压去电击蚊子修理流程：1、用万用表直流电压档测量电池两端，正常值应是 3 伏左右，低于正常值要更换电池再检查电池夹是否生锈，如果有锈渍，要用砂布擦干净2、检查微动开关是否接触良好，可用万用表电阻档测量通断，就可判断是否接触良好。
如果接触良好，发光二极管将被点亮否则要检查发光二极管3、检查升压变压器直流电阻，两组是 0 欧，一组是 150 欧左右，这组在通电情况下测量，交流电压在 350 伏左右4、检查振荡管该管有两种型号：S8050、5609 注意管脚分布不一样，通电检查集电极(C)为 0 伏，基极（B）为 3.4 伏，发射极(E) 为 2.8 伏，B 与 E 之间相差 0.6——0.8 伏5、检查倍压电容用万用表×1 档在路测量电容两端，指针没有偏向零点，就是好的如果击穿，指针就会偏向零点电容击穿后，电蚊拍通电会发出吱吱声6、检查升压二极管用万用表×10 档在路测量二极管两端，正反向电阻正常就是好的如果击穿，指针就会偏向零点7、检查网拍用万用表直流电压 2500 伏档在路测量网拍两端，直流电压在一千多伏以上就是正常了如果低于七百多伏，电容就有击穿测量时注意安全，防止电击8、如果通电测量网拍没有电压，升压变压器没有交流电压，那就是网拍有短路故障断电后，用万用表×10K 档在路测量网拍两端，直流电阻 300K 左右。
