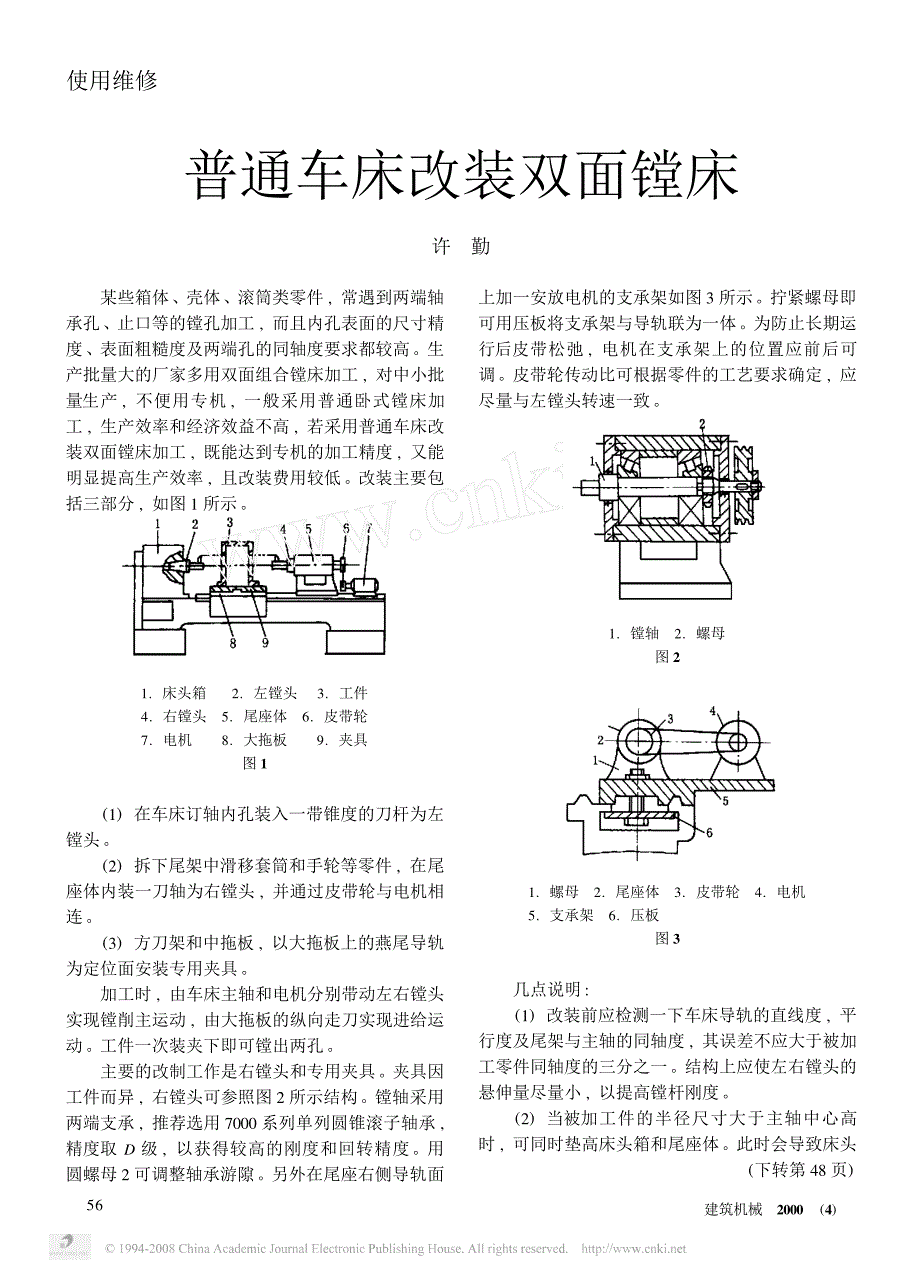

普通车床改装双面镗床许 勤某些箱体、壳体、滚筒类零件,常遇到两端轴 承孔、止口等的镗孔加工,而且内孔表面的尺寸精 度、表面粗糙度及两端孔的同轴度要求都较高生 产批量大的厂家多用双面组合镗床加工,对中小批量生产,不便用专机,一般采用普通卧式镗床加 工,生产效率和经济效益不高,若采用普通车床改 装双面镗床加工,既能达到专机的加工精度,又能 明显提高生产效率,且改装费用较低改装主要包 括三部分,如图1所示1.床头箱 2.左镗头 3.工件4.右镗头 5.尾座体 6.皮带轮7.电机 8.大拖板 9.夹具图1(1)在车床订轴内孔装入一带锥度的刀杆为左镗头 (2)拆下尾架中滑移套筒和手轮等零件,在尾座体内装一刀轴为右镗头,并通过皮带轮与电机相 连3)方刀架和中拖板,以大拖板上的燕尾导轨为定位面安装专用夹具 加工时,由车床主轴和电机分别带动左右镗头 实现镗削主运动,由大拖板的纵向走刀实现进给运 动工件一次装夹下即可镗出两孔 主要的改制工作是右镗头和专用夹具夹具因 工件而异,右镗头可参照图2所示结构镗轴采用 两端支承,推荐选用7000系列单列圆锥滚子轴承, 精度取D级,以获得较高的刚度和回转精度。
用 圆螺母2可调整轴承游隙另外在尾座右侧导轨面上加一安放电机的支承架如图3所示拧紧螺母即 可用压板将支承架与导轨联为一体为防止长期运 行后皮带松弛,电机在支承架上的位置应前后可 调皮带轮传动比可根据零件的工艺要求确定,应尽量与左镗头转速一致1.镗轴 2.螺母图21.螺母 2.尾座体 3.皮带轮 4.电机5.支承架 6.压板图3几点说明:(1)改装前应检测一下车床导轨的直线度,平行度及尾架与主轴的同轴度,其误差不应大于被加 工零件同轴度的三分之一结构上应使左右镗头的悬伸量尽量小,以提高镗杆刚度 (2)当被加工件的半径尺寸大于主轴中心高时,可同时垫高床头箱和尾座体此时会导致床头(下转第48页)65使用维修建筑机械 2000 (4) 联合开发一更大型的DZ600S振动锤,该锤于1998年9月开始设计, 1999年7月组装完成后,在试验 台上成功地进行了空载试验,各项性能参数均达到 设计指标,目前, DZ600S振动锤(图2)正在海上 进行紧张的施工图2 DZ600S振动锤DZ600S振动锤由吸振装置、激振器、夹具、 电气系统和液压系统组成,主要性能参数见表1DZ400S、DZ600S振动锤均采用悬挂吸振装置、 齿轮强制润滑系统、微调随动夹具和变频调速起动 系统。
与激振器柔性连结的悬挂吸振装置不参与振 动,不消耗锤的功率,不会给锤和浮吊造成不利影 响;泵送润滑油有利于提高高线速度旋转的齿轮的使用寿命;微调随动夹具使远距离操作准确无误; 变频调速起动则大大降低了锤对发电机容量的要表1 主要技术参数电机机率 kW2×300偏心力矩 N·m11540激振力 kN3350频率 Hz81333空载振幅 mm3815拔桩力 kN1000夹具适应管径 mm<1000～<2000整机质量 kg41920外形尺寸 mm3040×1947×6675求,同时可使锤能根据不同的土质选择最佳的激振 频率,以达到最佳的沉桩效果二者不同之处在于: DZ600S振动锤在确定性能参数时,充分考虑 了重桩贯入的必要条件,并根据具体工程的勘探资 料有针对性地就其力学模型进行了理论分析;在结 构设计时,对激振器的结构进行了优化组合,在保 证强度的前提下,减小了结构尺寸,减轻了重量,从而提高了锤的有效振幅另外,取消了效果不理 想的皮带张紧轮,而是用一套移动机构调整电动机 的位置,使皮带张紧可靠,不易磨损且更换方便DZ600S振动锤是目前世界上功率最大的单体 锤,它的研制成功,标志着我国电动振动锤已达到国际先进水平,同时也为胜利石油管理局从陆地到 海上的战略转移提供了有力的保障。
梁武,长沙建设机械研究院, 410013 长沙市9号信箱收稿日期: 1999208209编辑:仇林峰(上接第56页)箱左侧的挂轮系中主、 从动齿轮中心距增大而脱离 啮合为保证仍将运动传到进给箱,可把原主从动 轴上的齿轮换为皮带轮,并将中间的介轮换为张紧 轮,用皮带传动代替齿轮传动只要适当选择皮带轮 传动比,大拖板的进给量仍可按车床标明参数选用3)可在导轨附近适当位置安装行程开关控制右镗头的启动、停止,安装死挡铁控制镗削深度 (4)因左右两孔分别进给,避免了双面镗两头同时受力时工件刚度不足,这对薄壁壳体及轴向尺 寸大的套筒类零件减小切削变形十分有利当工件镗削余量大时,可改装两台,将粗精加工分开,更有利于保证加工精度 我们曾按此法改装C630普通车床镗削皮带轮 托辊的两端轴承座孔,零件的精度要求为:内孔尺 寸H8,表面粗糙度Ra116 ,两孔同轴度01025mm , 经使用效果良好,加工效率比用普通卧式镗床提高15倍以上许勤,徐州三工建设机械厂, 221006 徐州市矿山东路9号收稿日期: 1999211205编辑:翟会昆84产品大世界建筑机械 2000 (4) 。
