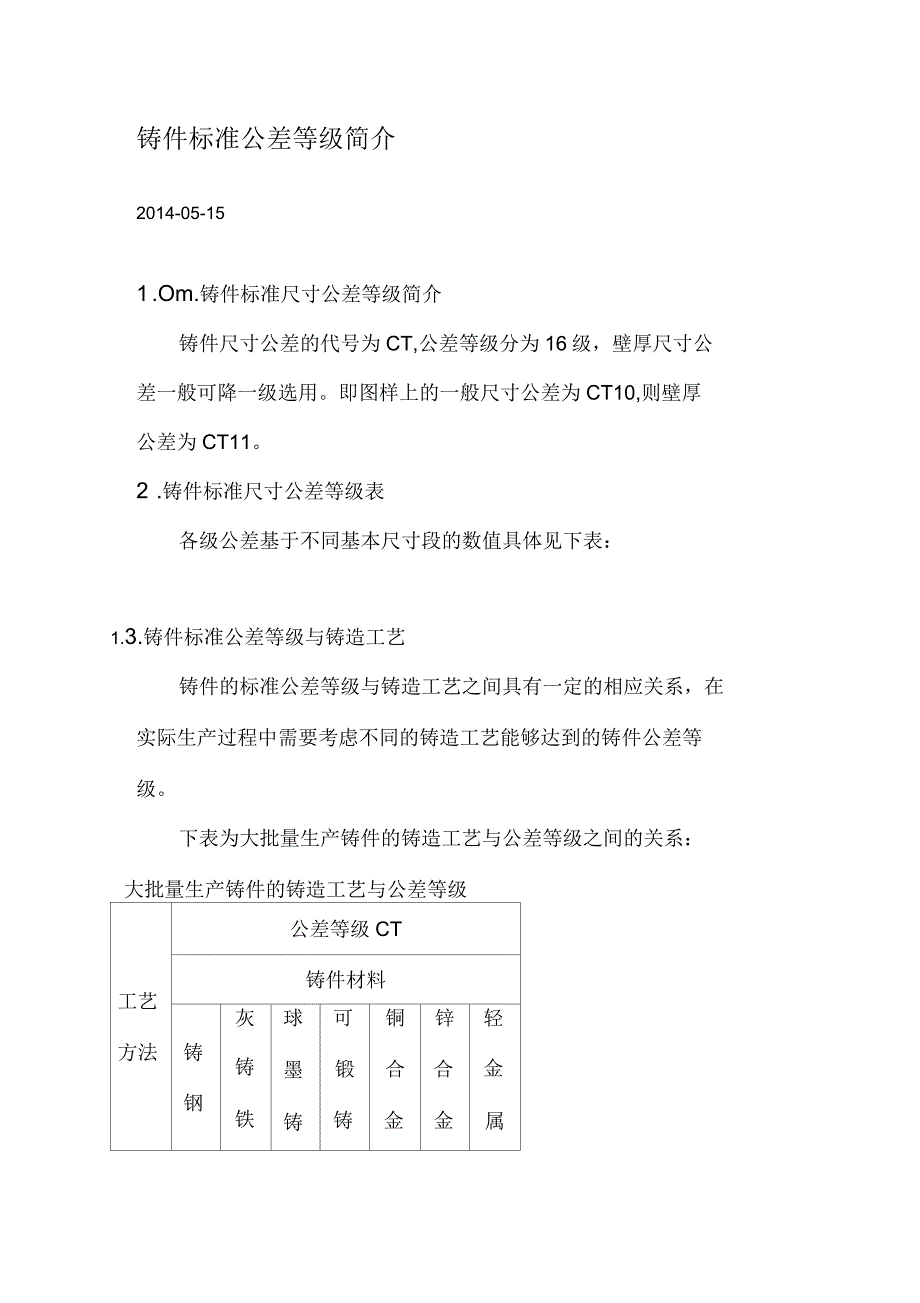

铸件标准公差等级简介2014-05-151 .Om.铸件标准尺寸公差等级简介铸件尺寸公差的代号为CT,公差等级分为16级，壁厚尺寸公差一般可降一级选用即图样上的一般尺寸公差为CT10,则壁厚公差为CT112 .铸件标准尺寸公差等级表各级公差基于不同基本尺寸段的数值具体见下表：1.3.铸件标准公差等级与铸造工艺铸件的标准公差等级与铸造工艺之间具有一定的相应关系，在实际生产过程中需要考虑不同的铸造工艺能够达到的铸件公差等级下表为大批量生产铸件的铸造工艺与公差等级之间的关系：大批量生产铸件的铸造工艺与公差等级工艺方法公差等级CT铸件材料铸钢灰铸铁球墨铸可锻铸铜合金锌合金轻金属铁铁合金砂型111111铸造1〜0〜1〜1〜0〜0〜9〜手工14131414131412造型砂型铸造机器8〜8〜8〜8〜8〜8〜7〜造型1111111110109及壳型金属型铸造（重8〜8〜8〜8〜7〜7〜力铸一1010101099造或低压铸造）压力一一一一6〜4〜5〜铸造867熔模铸造5〜75〜75〜7一4〜6一4〜6注：表中所列出的公差等级是指在大批量生产卜’、且影响铸件尺寸精度的生产因素已得到充分改进时铸件通常能够达到的公差等级。
下表为小批量生产铸件的铸造工艺与公差等级之间的关系:小批量生产铸件的铸造工艺与公差等级工艺方法造型材料公差等级CT铸件材料铸钢灰铸铁球墨铸铁可锻铸铁铜合金轻金属合金银基合金钻基合金砂型铸造手工粘土砂13〜1513〜1513〜1513〜1513〜1511〜1313〜1513〜15化学粘12〜1411〜1311〜1311〜1310〜1210〜1212〜1412〜14造型结剂砂注：表中所列出的公差等级一般适用于基本尺寸＞25mmfi勺铸件，对于基本尺寸w25mm的铸件，通常采用卜列较精的公差等级：16mm:基本尺寸w25mm寸，其公差等级提图1级；10mm:基本尺寸w16mnfl寸，其公差等级提高2级；基本尺寸w10mm寸，其公差等级提高3级通常机座、端盖、轴承内外盖均为灰铸铁铸件，当采用砂型手工造型时，机座、端盖、轴承内外盖的配合面的铸造公差等级为CT10级，其他部位的尺寸公差等级为CT11级，工具件的尺寸公差等级为CT12级4.铸件标准尺寸公差等级表的应用在利用TruePlanning软件制造复杂度计算器时，如果涉及到铸造件的估算，可以根据铸件材料、铸件尺寸以及选用的铸造工艺类型，结合铸件尺寸公差等级表，初步判定铸件的精度值。
例如：小批量铸造基本尺寸为1200mm勺铸钢零件，采用的工艺为手工砂型铸造（粘土砂），根据上表可知铸造零件的公差等级为CT13-CT15,此时根据铸件标准尺寸公差等级表可知最终零件的精度为18mrrr29mm。
