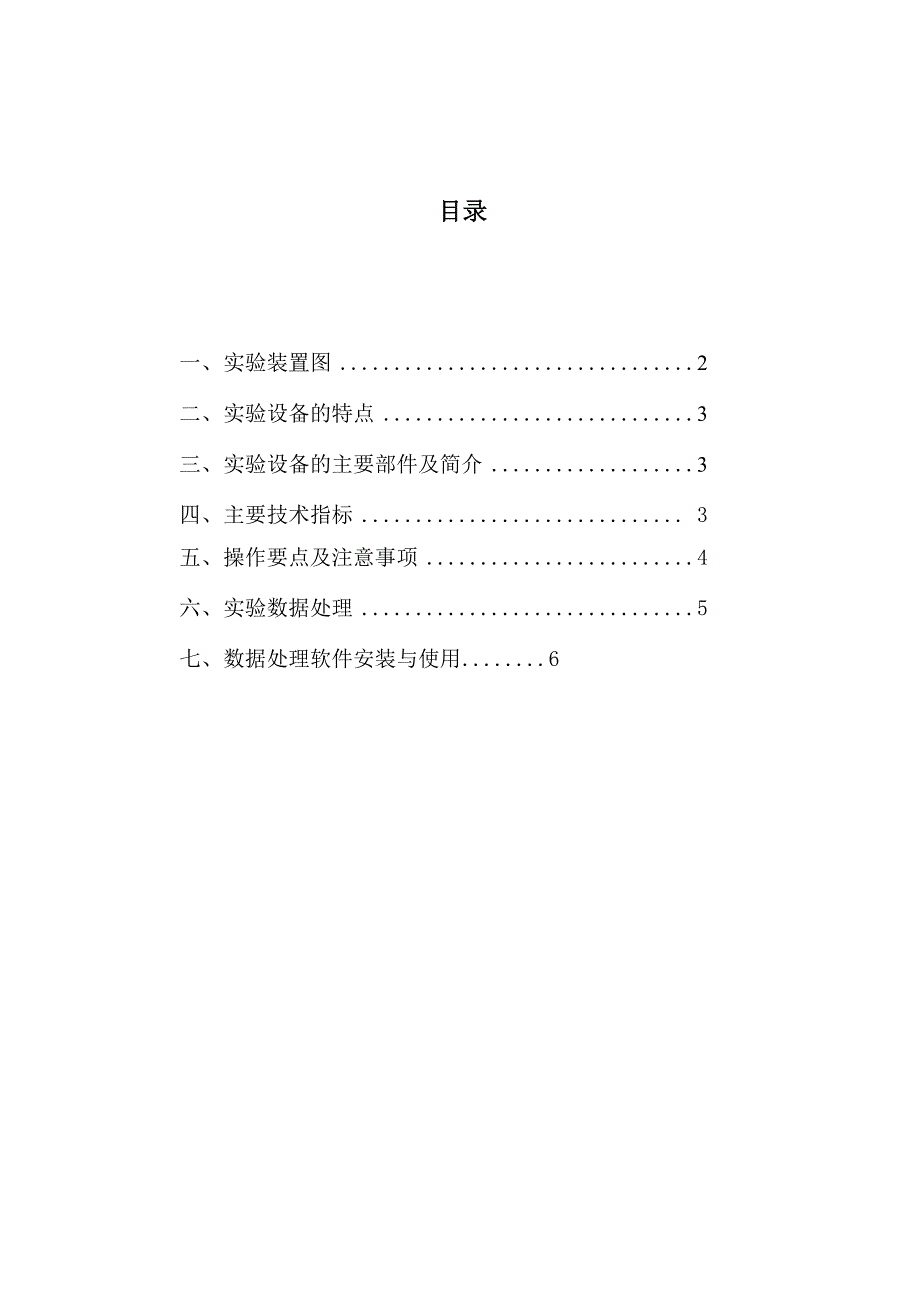

目录一、 实验装置图 2二、 实验设备的特点 3三、 实验设备的主要部件及简介 3四、 主要技术指标 3五、 操作要点及注意事项 4六、 实验数据处理 5七、 数据处理软件安装与使用 6、实验装置图1、实验装置照片2、改进的 Ellis 气液两相双循环型蒸馏器6511121314图 2 改进的 Ellis 气液两相双循环型蒸馏器1 -蒸馏釜；2-加热夹套内插电热丝；3 -蛇管；4 -液体取样口； 5-进料口；6 -测定平衡温度的温度计；7 -测定气相温度的温度计；8 -蒸气导管；9、10 -冷凝器;11-气体冷凝液回路；12 -凝液贮器；13-气相凝液取样口 ； 14 -放料口二、 实验设备的特点设备用作常压下汽-液平衡数据的测定一定配比的醋酸与水装入平衡釜中，在磁力搅拌下开启电加热系统，使料液沸腾，汽液相经平衡釜蛇管充分混 和后于平衡温度测量口喷出，测得汽液平衡温度，汽相经冷凝器冷凝后存于储 存器中，多余冷凝液回至平衡釜中物料经此过程循环一定时间后达汽-液平 衡分析平衡汽、液相组成，可获得有关的热力学参数通过实验可使学生了 解缔合系统汽-液平衡数据的关联方法，从实验测得的T-P-X-Y数据计算 组份的活度系数。
本设备采用磁力搅拌装置，改善了传热过程，从而根本上克 服了在汽液平衡数据测定过程中的爆沸现象，可用于不同体系的汽液平衡数据 的测定，适用性大，测得的平衡数据正确可靠三、 实验设备的主要部件简介1、仪表柜（铁制）2、 双循环玻璃平衡釜（爱立斯釜）玻璃制，有三组加热，其中 1 组用于物 料的加热，另 2组用于气相的保温，均采用可调电加热的形式3、 电磁搅拌仪：上海司乐仪器厂生产，其与平衡釜接触处有不锈钢皮保护，防止腐蚀，搅拌速度可调4、 智能仪表：共 3个，用于控制加热电压，显示控制电压的比例四、主要技术指标双循环玻璃平衡釜加液量：250〜300ml；物料加热功率0〜150W；上下 保温电功率：0〜50W；最高使用温度150°C ；使用压力：常压实验体系： 醋酸一水二元系；实验结果：（实验测定平衡温度）一（计算平衡温度）v1.0°C；五、操作要点及注意事项：A、 操作要点：1、加料：从进料口 5 加入配制好的醋酸与水其溶液，加至内插加热电热丝盘管 上方约 5cm 以，为便于实验，醋酸溶液的浓度应大于60％，最好在80％以 上2、开启冷却水3、开加热：调节加热智能仪表，使电热丝微微发红即可4、保温：当釜中物料开始沸腾，控制 2 个保温智能仪表，使气相温度略高于液 相温度。
5、平衡的判断：（1）平衡温度计读数恒定；（2）气相冷凝液循环 15 分以上6、 取样：从平衡釜取样以前，先记录平衡温度及气相温度读数，记录平衡温度 计暴露部分的读数，读取大气压力计的读取压力，然后分别从平衡釜 2个取 样口（见图 2：4，13 处）放料约 5ml 与干净的取样瓶中7、 分析：用lml的针筒取约lml的样品，在分析天平上称重后，注入至预先已 加入约10ml去离子水的锥形瓶中，再称出空针筒的重量，此2次的重量差为 样品的重量用0.1mol/L的标准NaOH溶液滴定，酚酞作指示剂分布滴定 气相冷凝液与液相各2个样在分别计算出气相冷凝液与液相中的醋酸浓度， 要求2个平行样的相对误差小于0.5％B、 注意事项：1、 从进料口 5 加入配制好的醋酸与水其溶液，加至内插加热电热丝盘管上 方约5cm以，否则会烧烈平衡釜中的盘管，烧断电热丝2、 分析时针头上沾着的液体，应用卷筒纸擦调六、实验数据处理：1、醋酸浓度的计算W醋酸MXVX60.05X100%GX1000式中：M： NaOH 的浓度（mol/L）V:滴定耗去的NaOH的体积G：分析样品的重量60.05：醋酸的分子量2、温度计暴露温度校正测定实际温度与读数温度的校正：t 二 t + 0 - 00016nC -1）实际 观 观 室t : 温度计指示值 观t : 室温室n: 温度计暴露出部分的读数3、平衡温度的沸点校正：t 二 t + 0 - 000125（t + 273）（760 - P）P 实际t卩:换算到标准大气压（O.IMPa）下的沸点。
P : 实验时大气压力（换算为 mmHg）（1）将t , W W亠输入计算机，计算表中参数 P HAc汽 HAc液计算结果列入下表P0n 0n 0nnn7 b4、作汽液平衡相图：在二元汽液平衡相图中，将本实验附录中给出的醋酸 - 水二元系的汽液平衡数据作成光滑的曲线，并将本次实验的数据标绘在相图上七、数据处理软件使用说明1、软件的安装1、将光盘插入驱动器2 、启动光盘3、 双击HAc^O安装程序文件夹4、 双击 setup 图标5 、点屏显确定按钮6、 单击屏显指定的安装纽7、 屏显 HAC-HO 安装成功，点确定，安装完毕2、软件的使用1、 双击有书的图标2、 点 HAc-HO.exe 文件3、 安屏显输入平衡温度，液相浓度，气相浓度数据注意：假如液相浓度是 50.68％ 则输入 0.5068就行此浓度指平衡样中的醋酸浓度4、 安屏显计算按钮程序就会计算，屏显计算结果5、 安打印按钮进行打印，安结束纽终止退出程序。
