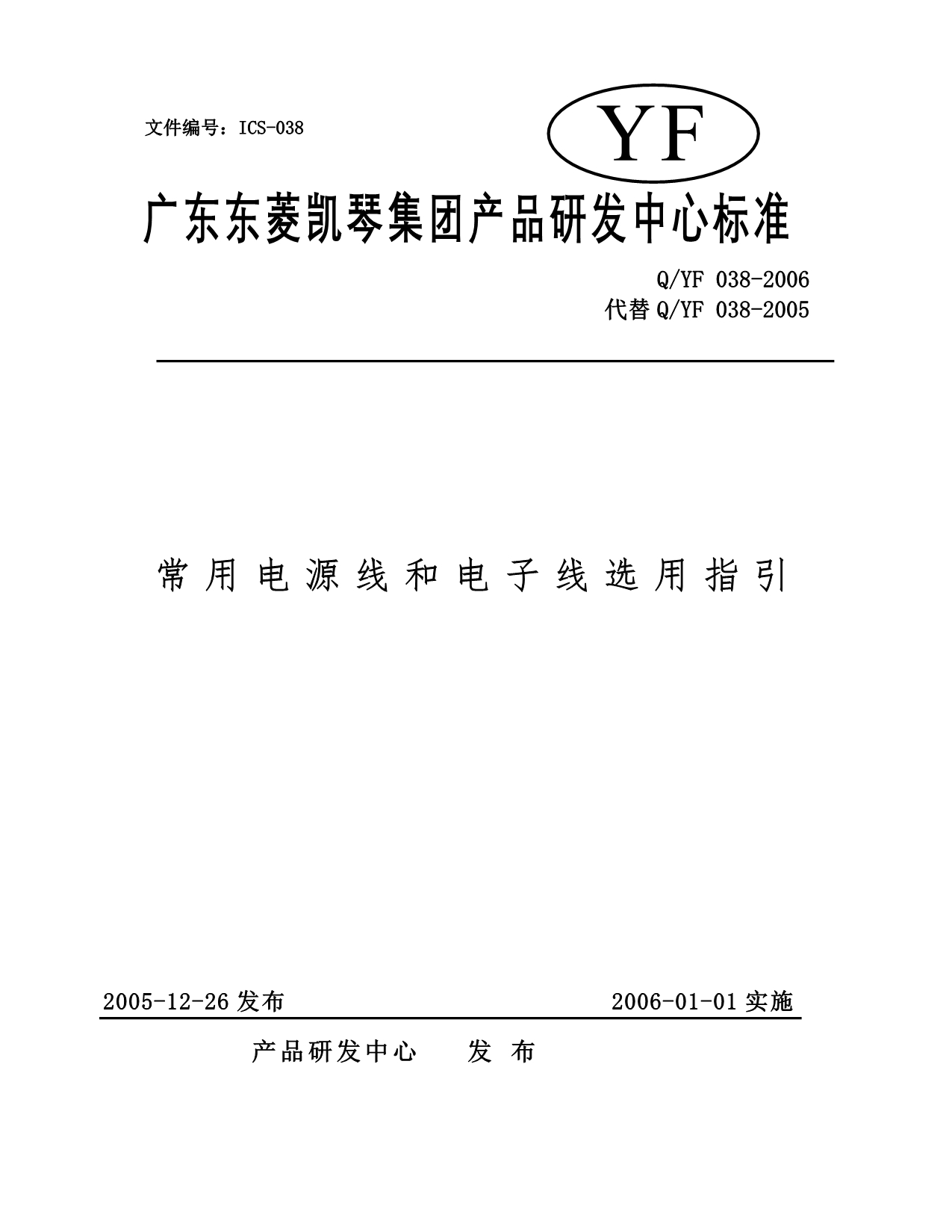

文件编号：ICS-038广 东 东 菱 凯 琴 集 团 产 品 研 发 中 心 标 准Q/YF 038-2006代替 Q/YF 038-2005常 用 电 源 线 和 电 子 线 选 用 指 引2005-12-26 发 布 2006-01-01 实 施产 品 研 发 中 心 发 布YFQ/YF 038 -2006第 1 页，共 9 页前 言为方便研发工程师对电源线和电子线的参数的理解和选用，特制定研发中心内部标准《电源线和电子线选用指引》 本标准是我公司产品研发中心设计技术标准体系系列标准之一本标准取代 2005 年 7 月 1 日实施的《常用电子线规格》 ，标准号为 Q/YF 038-2005本标准中引用资料：—— 常用的 UL 电源线型号描述, 摘自 ANSI/NFPA 70 ARTICLE 400 的表400.4—— UL AWG 线号与横截面积的对应表 选自 UL1581 的表 20.1—— GS 电源线的横截面积与载流量的对应表 选自 EN60335-1—— 常用电子线的编号及有关参数 选自 UL758 style page—— UL 电子线的允许电流 选自 ANSI/NFPA 70 的 ARTICLE 310 本标准由产品研发中心翻译科整理编写。
本标准起草人：周艳丽 2005-12-17本标准校核人：尹显开 2005-12-19本标准批准人：李福惠 2005-12-21 Q/YF 038 -2006第 2 页，共 9 页一、主题内容与适用范围：本标准规定了 GS 与 UL 规格的电源线与电子线规格编号及有关参数本标准适用于根据不同的使用情况，在产品上所用的电源线和电子线的型号的规定的选择与确定二．引用的标准1. ANSI/NFPA 70,NATIONAL ELECTRICAL CODE(国家电气标准) 2005 版，NFPA 是 NATIONAL FIRE PROTECTION ASSOCIATION(美国火灾预防协会) 的简写2. EN60335-13. UL758 APPLIANCE WRING MATERIAL4. UL1581, REFERENCE STANDARD FOR ELECTRICAL WIRES, CABLES, AND FLEXIBLE CORDS5. UL758 STYLE PAGE三．定义在下文中，将用到以下的术语1. Dry location（干燥的场所 )：通常不会遭受潮湿影响的场所，但是偶尔也会受潮湿的影响。
如：在建筑物内2. Damp location（潮湿的场所）：不会受气候直接影响，不大可能有水或其它液体饱和但是会承受中等程度湿气影响的场所如：在部分受保护的帐逢内，带屋顶的敞开式走廊内，及带中等程度湿气的地下室，谷仓，牲口棚，和作为冷藏的仓库3. Wet location（很湿的场所）：安装在地下或混凝土板里，会有水或其它液体的饱和的场所如，洗车的地方，未受保护直接暴露在室外的场所4. 单根实心线（solid conductor）：由单独的一根导体组成的导线5. 绞线（stranded conductor）：由一定数量的导体组成的导线6. Mil: 千分之英寸如：5MIL 是千分之五英寸，即 0.005 inch7. Cmil：是英文 circular mil 的简写为面积单位, 是直径 1mil 的圆的面积 8. Kcmil: 若线材的 AWG 大于 4/0 时就用 Kcmil 来表示8. 载流导线（current-carrying conductor）: 通常认为火线为载流导线零线上只是流过电路中其它导线上的不平衡电流，因此不算是载流导线地线也不是载流导线但在 4 线，3 相 Y 形连接的电路里，若所连接的负载主要为非线性负载，则在零线里会有谐波电流，此时也认为零线为载流导线。
四．电源线 4.1 GS 规格的电源线4.1.1 GS 电源线编号规则电源线编码 第一部分 第二部分 第三部分规格代码HARMONIZED H耐压： 芯线耐压/外被耐压300/300V 03300/500V 051.规格和电压450/750V 07芯线的绝缘材料耐温 700C 的 PVC V2.线材设计耐温 900C 的 PVC V2Q/YF 038 -2006第 3 页，共 9 页交链的 PVC V4耐温 600C 的天然或合成橡胶 R耐温 900C 的橡胶 B无卤素交链的化合物(聚烯烃类树脂)Z无卤素热塑性的化合物(聚烯烃类树脂)Z1外被的材料耐温 600C 的 PVC V耐温 900C 的 PVC V2交链的 PVC V4聚氨酯 polyurethane Q耐温 600C 的天然或合成橡胶 R耐温 900C 的橡胶 B耐温 600C 的氯丁橡胶 N编织层 TEXTILE BRAID T无卤素热塑性的化合物(聚烯烃类树脂)Z1电源线的形状隔离的扁线 H非隔离的扁线 H2螺旋形的线 H8导线类型细的绞线 F超细的绞线 H箔线 tinsel conductor Y线芯的数量 保护导体无保护导体 X有黄绿色导休 G3. 芯数和截面积导体的横截面积 mm2 。
4.1.2 GS 电源线的横截面积与载流量的对应表器具的额定电流（A） 标称横截面积（mm 2）≤0.2 箔线 a＞0.2 and ≤3 0.5a＞3 and ≤6 0.75＞6 and ≤10 1(0.75)b＞10 and ≤16 1.5(1.0)b＞16 and ≤25 2.5＞25 and ≤32 4＞32 and ≤40 6＞40 and ≤63 10脚注 a： 只有当电源线外露长度不超过 2m 才可以用脚注 b: 对于便携式器具，若电源线长度不超过 2m,电源线的横截面积可以用括号内的数值（便携式器具：重量不超过 18kg 并且可移动） Q/YF 038 -2006第 4 页，共 9 页4.1.3 选用 GS 电源线时要求在 EN60335-1 的标准中规定，GS 规格的产品的电源线不得轻于以下型号：- 若在特殊标准中允许使用，则可以用编织线（H03RT-F） ，- 普通橡胶绝缘线（H05RR-F） ，- 若在特殊标准中允许使用，则可以用扁形双芯箔线（H03VH-Y） ，- 若器具的重量不超过 3Kg，可以用轻型 PVC 线（ H03VV-F 或 H03VVH2-F）- 若器具的重量超过 3Kg，普通型 PVC 线（H05VV-F 或 H05VVH2-F）* 但是 PVC 绝缘的线不得用在温升超过 75K 的金属外壳上，除非是高温 PVC 线或在使用时电源线不大可能碰到高温的金属外壳。
对于手持式器具，要求其电源线要能通过摇摆测试即要求电源线的柔韧性要很好 以下的电源线具有较高的柔韧性：- 橡胶绝缘和外被的电源线 H03RR-H- 橡胶绝缘交链的 PVC 外被的电源线 H03RV4-H- 交链的 PVC 绝缘和外被的电源线 H03V4V4-H* 电源线长度：在 EN60335-1 中没有规定电源线的长度，各种不同的器具的电源线长度的要求见各特殊标准4.2 UL 规格的电源线4.2.1 UL 规格的电源线的型号描述绝缘厚度名称 型号 电压AWG范围导线的根数芯线绝缘AWG mm外被绝缘使用条件Heater cordHPD 300 18-12 2，3 或 4热固性 18-1614-120.380.76棉或人造纤维便携式电暖器Dry locationsNot hard usageParallel heater cord HPN 300 18-12 2 或 3 耐热的热固性18-1614-121.141.522.41耐热的热固性便携式器具Damp locationNot hard usageHSJ 300 18-12 热固性 18-16 0.76 棉和热固性HSJO 300 18-12Thermoset jacketed heater cords HSJOO 300 18-122，3或 4耐油的热固性14-12 1.14 棉和耐油的热固性便携式或便携式电暖器Damp locationHard usageSE 600 Damp locationsSEW 600热塑性弹性体Damp and wet locationsSEO 600 Damp locationsSEOW 600热塑性弹性体耐油的热塑性弹性体 Damp and wet locationsSEOO 600 Damp locationsHard service cordSEOOW 60018-2 2 或更多耐油的热塑性弹性体18-1614-108-20.761.141.52耐油的热塑性弹性体悬挂式或便携式Damp and wet locationsExtra hard usageSJ 300 热固性 热固性Junior hard service cordSJE 30018-10 2-6热塑性弹性体18-12 0.76热塑性弹性体悬挂式或便携式Damp locationsHard usageQ/YF 038 -2006第 5 页，共 9 页SJEW See note 13300 Damp and wet locationSJEO 300 Damp locationsSJEOW 300 Damp and wet locationSJEOO 300 Damp locationsSJEOOW 300耐油的热塑性弹性体耐油的热塑性弹性体Damp and wet locationSJO 300 Damp locationsSJOW 300热固性Damp and wet locationSJOO 300 Damp locationsSJOOW 300耐油的热固性耐油的热固性Damp and wet locationSJT 300 Damp locationsSJTW 30010 1.14 热塑性Damp and wet locationSJTO 300 Damp locationsSJTOW 300热塑性Damp and wet locationSJTOO 300 Damp locationsSJTOOW 300耐油的热塑性18-12 0.76 耐油的热塑性Damp and wet locationSO 600 Damp locationsSOW 600热固性 18-16 0.76Damp and wet locationSOO 600 Damp locationsHard service cordSOOW 60018-2 2 或更多耐油的热固性14-108-21.141.52耐油的热固性悬挂式或便携式Damp and wet locationExtra hard usageSP-1 300 20-18 20-18 0.76SP-2 300 18-16 18-16 1.14悬挂式或便携式All thermosetparallel cord 热固性绝缘平行线SP-3 300 18-102 或 3 热固性18-161412101.522.032.412.80无冰箱，空调，Damp locationsNot hard usageSPE-1 300 20-18 20-18 0.76SPE-2 300 18-16 18-16 1.14悬挂式或便携式All elastomer (thermoplastic) parallel cordSPE-3 300 18-102 或 3 热塑性弹性体18-161412101.522.032.412.80无冰箱，空调，Damp locationsNot hard usageAWG mmQ/YF 038 -2006第 6 页，共 9 页SPT-1 300 Dam。
