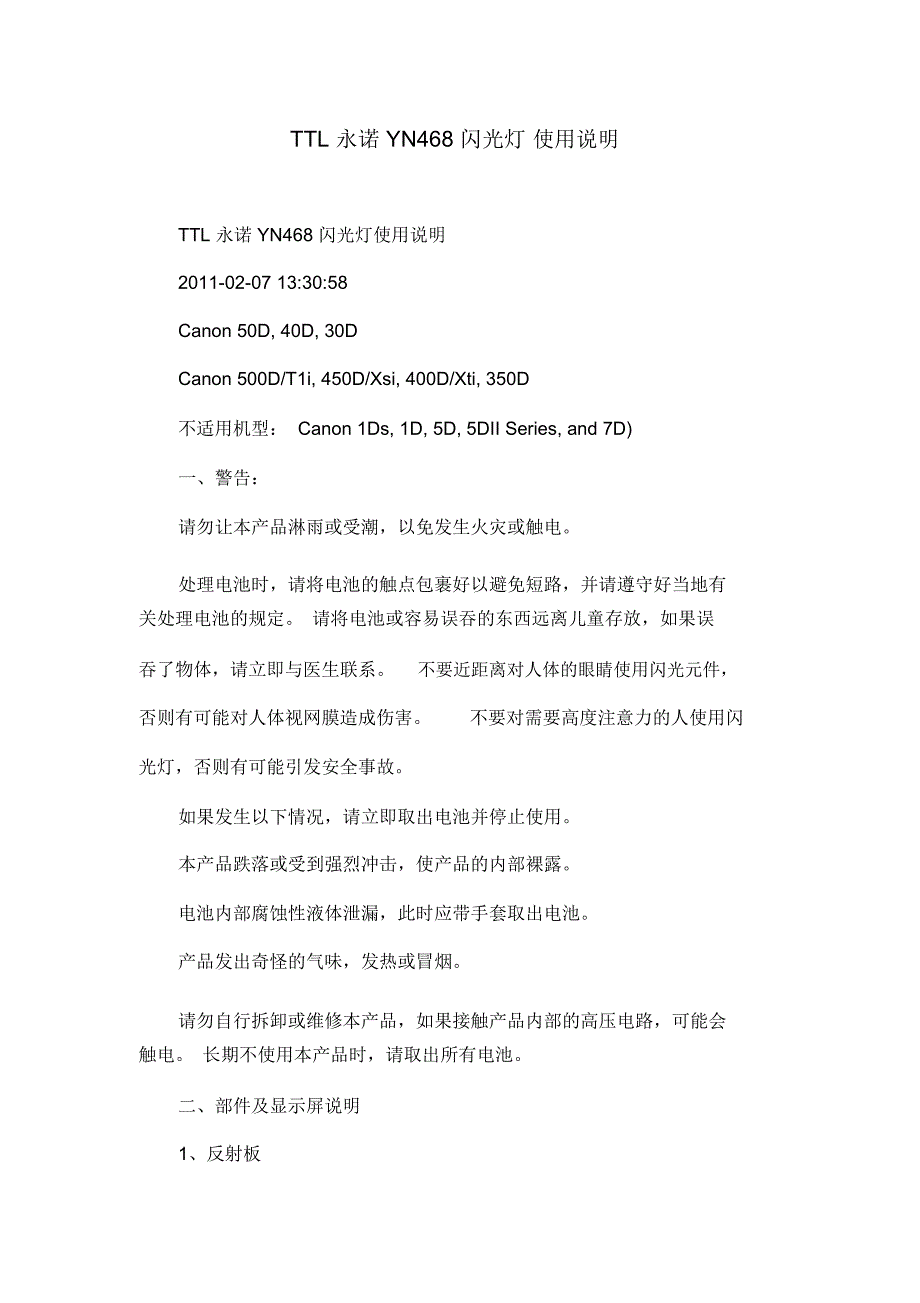

TTL 永诺 YN468 闪光灯 使用说明TTL 永诺 YN468 闪光灯使用说明2011-02-07 13:30:58Canon 50D, 40D, 30DCanon 500D/T1i, 450D/Xsi, 400D/Xti, 350D不适用机型： Canon 1Ds, 1D, 5D, 5DII Series, and 7D)一、警告：请勿让本产品淋雨或受潮，以免发生火灾或触电处理电池时，请将电池的触点包裹好以避免短路，并请遵守好当地有关处理电池的规定 请将电池或容易误吞的东西远离儿童存放，如果误吞了物体，请立即与医生联系 不要近距离对人体的眼睛使用闪光元件，否则有可能对人体视网膜造成伤害 不要对需要高度注意力的人使用闪光灯，否则有可能引发安全事故如果发生以下情况，请立即取出电池并停止使用本产品跌落或受到强烈冲击，使产品的内部裸露电池内部腐蚀性液体泄漏，此时应带手套取出电池产品发出奇怪的气味，发热或冒烟请勿自行拆卸或维修本产品，如果接触产品内部的高压电路，可能会触电 长期不使用本产品时，请取出所有电池二、部件及显示屏说明1、反射板2、广角扩散板3、闪光灯头4、电池仓盖5、辅助对焦灯及无线触发感应器6、固定旋钮7、热靴座8、热靴触点9、显示屏10、＋、—按钮11、测试按钮（ PILOT）12、模式切换按钮（ MODE）13、电源按钮（ ON/OFF）14、充电指示灯15、模式指示输出功率将闪烁，在此状态下按【模式切换按钮】即 MODE 按钮，闪光次数将闪烁，此时按【＋】与【－】可以调整闪光次数，再按【模式切换按钮】，闪光频率将开始闪烁，此时按【＋】与【－】可以调整闪光次数。
注意：电池电量不足的情况，闪光灯充电速度较慢，可能会引起高频率闪光出现漏闪，在这种情况下，请降低闪光频率6、 S1/S2 模式通过按下【模式切换按钮】 ，可以使闪光灯进入 S1、S2 模式这两种模式适合作为副灯使用，以创建多种照明效果，它们分别适合于手动闪光环境和 TTL闪光环境 在这两种模式下调整输出亮度和 M 模式一样， 只需要按【＋】与【－】就可以了S1 模式：当闪光灯处于 S1模式，它会与主闪光灯的第一次闪光同步触发闪光，效果与使用无线引闪器一致要正常使用该模式，您的主闪光灯应设置为手动闪光，不应使用具有预闪的 TTL闪光系统，也不应使用具有多次闪光的红眼减轻功能S2 模式：又被称为“预闪取消模式” ，该模式与 S1模式类似，但它能支持工作在 TTL模式的主闪光灯 特别地，如果 S1模式无法与您的内置闪光灯正确同步闪光，您可以尝试使用 S2 模式7、从相机菜单切换模式（仅兼容佳能 ETTL相机系统）在支持 ETTL的佳能相机上可以通过相机菜单来切换闪光灯模式 在闪光灯控制菜单内的外接闪光灯功能设置功能，可以切换 TTL模式、手动闪光模式及多次闪光模式 （频闪），而且在此菜单可以设置前帘、 后帘同步，曝光包围，以 1/3ev 为步长设置手动闪光输出，以及频闪的次数与频率。
8、测试闪光无论处在哪种模式下，您都可以通过按 PILOT按钮来测试闪光灯是否闪光正常M/MULTI/S1/S2 模式下，按【测试按钮】 ，闪光灯会根据所选择的输出功率的等级发出不同亮度光9、节电功能在 TTL/M/MULTI 模式下，闪光灯闲置约 40~50 秒后将进入休眠状态，以节省电量您可以通过按 PILOT按钮、旋转开关旋钮、半按相机快门等方式来唤醒闪光灯闲置 30 分钟后闪光灯将自动关机在 S1、 S2模式下，闪光灯闲置 30 分钟后将进入休眠状态闲置 60分钟后闪光灯将自动关机10、过热保护连续拍摄过于频繁时，将触发闪光灯的过热保护机制，此时充电指示灯将红绿交替闪烁，且锁定闪光灯请将闪光灯静置三分钟，等待保护状态解除后继续拍摄11、灯头自动变焦当闪光灯安装在支持 i-TTL/ETTL的相机系统时，闪光灯管将会随着镜头焦距变化而前后移动，以适应不同的照明范围注意：灯头自动变焦不支持全幅面相机系统，但可以尝试将广角扩散板拉出以避免照片出现暗角12、手动设置灯头变焦位置通过按【模式切换按钮】 +【电源按钮】可以手动设置灯头的变焦位置请先按住【模式切换按钮】不释放，再按【电源按钮】 。
每按一次，闪光灯灯头焦距将在（ Auto / 24 / 35 / 50 / 70 / 85 ）之间循环切换五、高级应用1、多灯布光应用使用内置闪光灯或机顶外置闪光灯作为主灯将闪光灯作各种不同的方向摆放在室内使用时，无线信号可通过墙壁反射回来，因此在放置副闪光灯时可以有更多空间 放置副闪光灯时， 请在拍摄前先测试 S1 或 S2模式是否正常同步请勿在主闪光灯及副闪光灯之间放置障碍物，障碍物会阻碍无线信号的传送在无线闪光模式（ S1或 S2）下闲置 30 分钟后进入休眠状态2、曝光包围（ FEB）曝光包围功能需要从相机上进行设置，设置方法请参照您的相机说明书设置了曝光包围后， 每拍摄 3 张照片将自动对曝光进行一定正负补偿，例如按照“正常 ?不足 ?过度”的顺序进行曝光，这个功能可以帮助您提高拍摄的成功率3、 FV 锁定（尼康）使用本功能应先在相机上将（ AE-L/AF-L）功能设置为“ FV 锁定”此时可以先在观景窗中对准主体，然后按下相机的（ AE-L/AF-L）键，闪光灯会先发出预闪为主体取得闪光曝光的读数，当您确定拍摄的景物框架后按下快门即可此功能需要您的相机支持该功能才能使用， （ AE-L/AF-L）的设定请参照您的相机说明书进行。
4、 FE锁定（佳能）使用本功能应先将相机取景器中央覆盖要锁定闪光曝光的主体，按下闪光曝光锁 <*> 按钮，闪光灯发出预闪，相机将计算适合的闪光输出数据，此时你有一段时间来重新构图，构图完毕后就可以按下快门拍摄照片（该功能需要您的相机支持该功能才能使用，请参照您的相机说明书进行设置）5、后帘同步您可以使用慢速快门，为拍摄主体制造拖影，闪光灯会在快门即将关闭的那一刻闪光这就是后帘同步功能（后帘同步的设定请参照您的相机说明书进行设置） 对于佳能版本，可以在闪光灯上设置后帘同步（但只在相机上使用时有效），方法是： 先按住【模式切换按钮】 不释放，再按【＋】每按一次，闪光灯将在前帘同步和后帘同步之间切换6、使用【辅助对焦灯】在拍摄主体或环境处于光线不足的情况下，由于相机不能准确的对焦，此时闪光灯能发出对焦光帮助相机对焦从而完成准确的对焦可以在闪光灯上关闭对焦灯，方法是：先按住【模式切换按钮】不释放，再按【－】每按一次，对焦灯开关将打开或关闭需要注意的是，只有相机和闪光灯上的辅助对焦均开启的情况下，闪光灯才会发出辅助对焦光线7、曝光补偿相机上设置闪光曝光补偿：您可以使用相机的闪光曝光补偿功能来调整闪光输出量，使拍摄效果更符合您的需求（对于佳能相机，在相机上的闪光曝光补偿仅在 TTL模式可用）。
在 TTL模式下，您还可以通过【＋】与【－】按钮对闪光亮度进行补偿补偿范围是± 3ev7、曝光补偿相机上设置闪光曝光补偿：您可以使用相机的闪光曝光补偿功能来调整闪光输出量，使拍摄效果更符合您的需求（对于佳能相机，在相机上的闪光曝光补偿仅在 TTL模式可用） 在 TTL模式下，您还可以通过【＋】与【－】按钮对闪光亮度进行补偿补偿范围是± 3ev，精度为 1/3ev 注意：该补偿值将覆盖相机上的闪光补偿设置8、反射闪光反射闪光是指通过将【闪光灯头】指向墙壁或天花板，借助天花板或墙壁反射回来的光照亮物体来进行拍摄（俗称“跳闪” ）这样可以减轻被摄物体背后阴影，获得更自然的摄影效果如果墙壁或天花板太远，反射闪光可能太弱导致曝光不足墙壁或天花板应该是平坦的，白色的，以利于高效的反射，如果反射表面不是白色的，照片上可能会出现偏色9、利用【反射板】拍摄使用【反射板】闪光，把【反射板】和【广角扩散板】从灯头一起拉出，将【广角扩散板】推回如果此时进行拍摄，可以在主体的眼睛造成高光点，使眼神更加迷人有光彩（眼神光） 此功能在闪光灯头上仰 90 度时能达到最好的效果10、使用【广角扩散板】拉出【广角扩散板】推回【反射板】 ，并按图示意摆放，闪光范围将会扩大，同时闪光效果将更加柔和自然。
注意：在不相容 i-TTL/ETTL相机上使用本产品时，以上 2、 3、 4、 5、6、 7 功能均不能使用六、规格闪光指数 33线路设计自动绝缘两级晶体（ IGBT）闪光模式 TTL、 M 、MULTI、S1、 S2灯头变焦范围 24、 35、 50、70、 85上下旋转角度 -7~90 度左右旋转角度 0~270 度电源 4 枚 AA 碱性电池或 AA 镍氢（ Ni-MH ）电池发光次数 100~1500 次（使用 AA 碱性电池）回电时间约 5s（使用 AA 碱性电池）色温 5600k闪光灯时间 1/800s~1/20000s闪光控制TTL 自动闪光或8 级手动光量输出控制(1/128~1/1), 精度为0.3 级 附加功能曝光包围、曝光补偿、灯头自动变焦、后帘同步、曝光锁定体积72× 135× 85mm净重250g所含物品 闪光灯（1。
