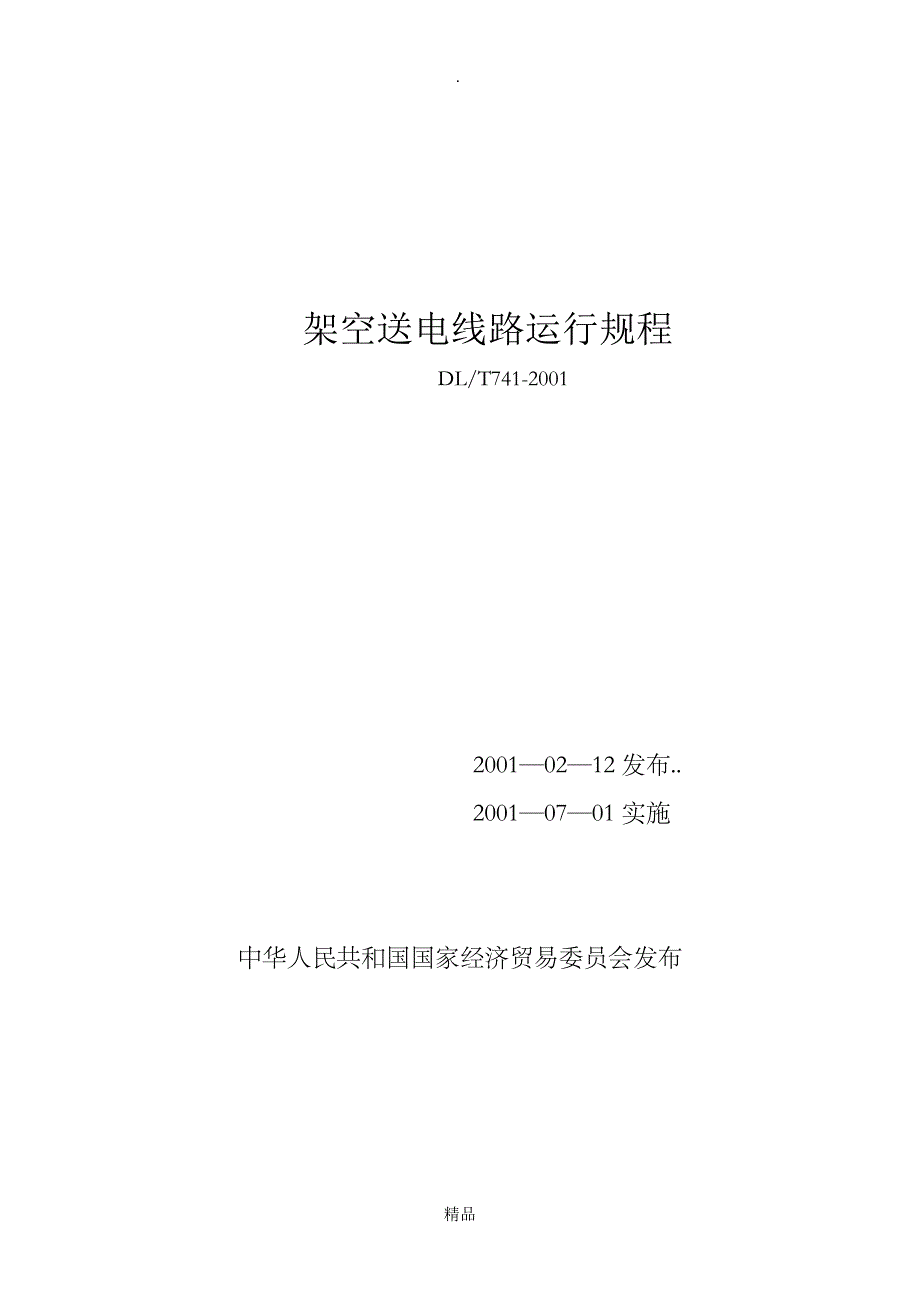

架空送电线路运行规程 DL/T741-20012001—02—12发布.. 2001—07—01实施中华人民共和国国家经济贸易委员会发布精品.目 录前言.1范畴 2引用标准 3基本要求 4运行标准 5巡察 6检测 7修理 8特殊区段的运行要求 9技术治理附录A 〔标准的附录〕线路导线对地距离及交叉跨过附录B 〔标准的附录〕线路环境的污区分级附录C 〔标准的附录〕各电压等级线路的最小空气间隙 精品.前言本标准在编写格式和规章以《标准化工作导就》〔GB／T1．1〕及《电力标准编写的基本规定》（D L／T600---1996〕为基础；本标准的附录A、附录B、附录c都是标准的附录；本标准由原能源部提出，由国家电力公司发输电运营部归口；本标准由国家电力公司武汉高压讨论所、华北电力集团公司、国家电力公司西北公司、湖北超高压输变电局负责起草；本标准起草人：易辉、陈腾、穆清华、尹正来、吴渝生、麻石玉、耿澄西、邬正荣；本标准由中国电机工程学会输电线路专委会运行分专委会负责说明；精品.1范畴本标准规定了架空送电线路运行工作的基本要求、技术标准，并对线路巡察、检测、修理、技术治理等提出了具体要求；本标准适用于沟通35kV～500kV架空送电线路；直流架空送电线路可参照执行；2引用标准以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文；本标准出版时，所示版本均为有效；全部标准都会被修订，使用本标准的各方应探讨使用以下标准最新版本的可能性； GBJ233--1990电气装置安装工程110～500kV架空送电线路施工及验收规范 GB／T16434--1996高压架空线路和发电厂、变电所环境污区分级及外绝缘挑选标准DL409—1991电业安全工作规程〔电力线路部分〕． DL558—1994电业生产事故调查规程 DL／T5092--1999 110～500kV架空送电线路设计技术规程 JB／T8737--1998高压线路用复合绝缘子使用导就 3基本要求 3．1线路的运行工作必需贯彻安全第一、预防为主的方针，严格执行DL409有关规定；运行单位应全面做好线路的巡察、检测、修理和治理工作，应积极采纳先进技术和实行科学治理，不断总结体会、积存资料、把握规律，保证线路安全运行； 3．2运行单位应参加线路的规划、路径挑选、设计审核、杆塔定位、材料设备的选型及招标等生产全过程治理工作，并依据本地区的特点、运行体会和反事故措施，提出要求和建议，力求设计〔DL／1、5092〕与运行和谐一样； 精品.3．3对于新投运的线路，应执行GBJ233，按有关规定把好验收移交关； 3．4运行单位必需建立健全岗位责任制，运行、治理人员应把握设备状况和修理技术，熟知有关规程制度，常常分析线路运行情形，提出并实施预防事故、提高安全运行水平的措施，如发生事故，应按.. DL558的有关规定进行； 3．5运行单位必需以科学的态度治理送电线路，可探究依据线路运行状态开展修理工作，但不得擅自将线路分段修理或延长修理周期； 3．6每条线路必需有明确的修理界限，应与发电厂、变电所和相邻的运行治理单位明确划分分界点，不得显现空白点； 3．7新型器材、设备和新型杆塔必需经试验、鉴定合格后方能试用，在试用的基础上逐步推广应用； 3．8严格执行《中华人民共和国电力法》、《电力设施爱护条例》、《电力设施爱护条例实施细就》，防止外力破坏，做好线路爱护及群众护线工作；3．9绝缘子爬电比距的配置必需依据GB／T16434的规定〔可参见附录B〕，依据各网、省电力公司审定后的污区分布图进行，并适当提高绝缘水平； 3．10导线、地线应实行有效的防振措施，运行中应加强对防振装置的爱护，以及对防振成效的检测； 3．12 220kV及以上架空送电线路必需装设精确的线路故障测距、定位装置，低电压等级的重要线路或巡线困难的线路也应装设故障定位装置； 3．12线路的杆塔上必需有线路名称、杆塔编号、相位以及必要的安全、爱护等标志，同塔双回、多回线路应有色标； 精品.3；13运行单位可依据本规程编制现场规程或补充规定，由本单位总工程师批准后实施； 4运行标准设备运行状况超过下述各条标准或显现下述各种不应显现的情形时，应进行处理； 4．1杆塔与基础 a〕杆塔基础表面水泥脱落、钢筋外露、装配式基础锈蚀、基础四周环境发生不良变化； b〕杆塔的倾斜、横担的歪斜程度超过表1的规定；c〕铁塔主材相邻结点问弯曲度超过0．2％； d〕钢筋混凝土杆爱护层腐蚀脱落、钢筋外露，一般钢筋混凝土杆有纵向裂纹、横向裂纹，缝隙宽度超过0．2mm，预应力钢筋混凝土杆有裂缝； e〕拉线棒锈蚀后直径削减2mm～4mm；f〕镀锌钢绞线拉线断股，镀锌层锈蚀、脱落； 4．2导线与地线； a〕导、地线由于断股、损耗削减截面的处理标准按表2的规定；精品.b〕导、地线表面腐蚀、外层脱落或呈疲惫状态，应取样进行强度试验；如试验值小于原破坏值的80％，应换线； 4．3绝缘子.. a〕瓷质绝缘子伞裙破旧，瓷质有裂纹，瓷釉烧坏； b〕玻璃绝缘子自爆或表面有闪络痕迹； C〕合成绝缘子伞裙、护套、破旧或龟裂，粘接剂老化； d〕绝缘子钢帽、绝缘件、钢脚不在同一轴线上，钢脚、钢帽、浇装水泥有裂纹、歪斜、变形或严峻锈蚀，钢脚与钢帽槽口间隙超标； e〕盘型绝缘子绝缘电阻小于300M欧，500kV线路盘型绝缘子电阻小于500M欧；.f〕盘型绝缘子分布电压零值或低值；g〕绝缘子的锁紧销不符合锁紧试验的规范要求；h〕绝缘横担有严峻结垢、裂纹，瓷釉烧坏、瓷质损坏、伞裙破旧；.. i〕直线杆塔的绝缘子串顺线路方向的偏斜角〔除设计要求的预偏外〕大于7．5，且其最大偏移值大于300mm，绝缘横担端部偏移大于lOOmm；i〕各电压等级线路最小空气间隙及绝缘子使用最少片数，不符合附录C的规定；精品.4．4金具a〕金具发生变形、锈蚀、烧伤、裂纹，金具连接处转动不敏捷，磨损后的安全系数小于2．0〔即低于原值的80％〕；b〕防振锤、阻尼线、间隔棒等防振金具发生位移；c〕屏蔽环、均压环显现倾斜与松动； d〕接续金具显现以下任一情形： 1〕外观鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度不符合有关规程要求； 2〕接续金具温度高于导线温度10℃，跳线联板温度高于导线温度10 ℃； 3〕接续金具的电压降比同样长度导线的电压降的比值大于1．2； 4〕接续金具过热变色或连接螺栓松动； 5〕接续金具探伤发觉金具内严峻烧伤、断股或压接不实〔有抽头或位移〕；4．5接地装置接地装置显现以下任一情形： a〕接地电阻大于设计规定值； b〕接地引下线断开或与接地体接触不良； c〕接地装置外露或腐蚀严峻，被腐蚀后其导体截面低于原值的80％；.. 4．6导、地线弧垂 a〕一般情形下设计弧垂答应偏差：110kV及以下线路为+6％、一2．5％，220kV及以上线路为.. +3．0％、一2．5％，而导、地线弧垂超过上述偏差值； b〕一般情形下各相间弧垂答应偏差最大值：110kV及以下线路为200ram，220kV及以上线路为300mm，而导、地线相间弧垂超过答应偏差最大值； 精品.c〕相分裂导线同相子导线的弧垂答应偏差值：垂直排列双分裂导线为+100mm、一0，其他排列形式分裂导线220kV为80mm，330kV、500kV为50mm，而相分裂导线同相子导线弧垂超过答应偏差值； d〕导线的对地距离及交叉距离不符合附录A的要求； 5巡察线路的巡察是为了常常把握线路的运行状况，准时发觉设备缺陷和沿线情形，并为线路修理供应资料；5．1巡察种类：.. a〕定期巡察：常常把握线路各部件运行情形及沿线情形，准时发觉设备缺陷和威逼线路安全运行的情形；定期巡察一般一月一次，也可依据具体情形适当调整，巡察区段为全线；b〕故障巡察：查找线路的故障点，查明故障缘由及故障情形，故障巡察应在发生故障后准时进行，发生故障的区段或全线；.. c〕特殊巡察：在气候猛烈变化、自然灾难、外力影响、反常运行和其他特殊情形时准时发觉线路的反常现象及部件的变形损坏情形；特殊巡察依据需要准时进行，一般巡察全线、某线段或某部件；d〕夜间、交叉和诊断性巡察：依据运行季节特点、线路的健康情形和环境特点确定重点；巡察依据运行情形准时进行，一般巡察全线、某线段或某部件；e〕监察巡察：工区〔所〕及以上单位的领导干部和技术人员明白线路运行情形，检查指导巡线人员的工作；监察巡察每年至少一次，一般巡察全线或某线段；.. 5．2为补偿地面巡察的不足，应采纳登杆塔检查或乘飞机巡察等方式，500kV线路应开展登塔、走导线检查工作； 精品.5．3线路发生故障时，不论重合是否胜利，均应准时组织故障巡察，必要时需登杆塔检查；巡察中，巡线员应将所分担的巡线区段全部巡察完，不得中断或遗漏；发觉故障点后应准时报告，重大事故应设法爱护现场；对所发觉的可能造成故障的全部物件应搜集带回，并对故障现场情形做好具体记录，以作为事故分析的依据和参考；5．4巡察的主要内容： 5．4．1检查沿线环境有无影响线路安全的以下情形：a〕向线路设施射击、抛掷物体；.b〕擅悠闲线路导线上接用电器设备； C〕攀登杆塔或在杆塔上架设电力线、通信线、广播线，以及安装广播喇叭；d〕利用杆塔拉线作起重牵引地锚，在杆塔拉线上栓牲畜，悬挂物件； e〕在杆塔内〔不含杆塔与杆塔之间〕或杆塔与拉线之间修建车道； f〕在杆塔拉线基础四周取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品；g〕路爱护区内兴建建筑物、烧窑、烧荒或堆放谷物、草料、垃圾、矿渣、易燃物、易爆物及其他影响供电安全的物品；h〕在杆塔上筑有危及供电安全的巢以及有蔓藤类植物附生；i〕路爱护区种植树木、竹子；j〕路爱护区内进行农田水利基本建设及打桩、钻探、开挖、地下采掘等作业；.k〕路爱护区内有进入或穿越爱护区的超高机械；.. 1〕路邻近有危及线路安全及线路导线风偏摇摆时，可能引起放电的树木或其他设施；.. 精品.m〕路邻近〔约3 00m〕区域内〕施工爆破、开山采石、放风筝； n〕线路邻近河道、冲沟的变化，巡察、修理时使用道路、桥梁是否损坏； 5．4．2检查杆塔、拉线和基础有无以下缺陷和运行情形的变化： a〕塔倾斜、横担歪扭及杆塔部件锈蚀变形、缺损；b〕杆塔部件固定螺栓松动、缺螺栓或螺帽，螺栓丝扣长度不够，铆焊处裂纹、开焊、绑线断裂或松动；.. C〕混凝土杆显现裂纹或裂纹扩展，混凝土脱落、钢筋外露，脚钉缺损；.. d〕拉线及部件锈蚀、放松、断股抽筋、张力安排不均，缺螺栓、螺帽等，部件丢失和被破坏等现象；e〕杆塔及拉线的基础变异，四周土壤突起或沉陷，基础裂纹、损坏、下沉或上拔，护基沉塌或被冲刷；f〕基础爱护帽上部塔材被埋入土或废弃物堆中，塔材锈蚀；g〕防洪设施坍塌或损坏； 5．4．3检查导线、地线〔包括耦合地线、屏蔽线〕有无以下缺陷和运行情形的变化： a〕导线、地线锈蚀、断股、损耗或闪络烧伤； b〕导线、地线弧垂变化、啪分裂导线间距变化；c〕导线、地线上扬、振动、舞动、脱冰跳动，嘲分裂导线鞭击、扭绞、粘连； d〕导线、地线接续金具过热、变色、变形、滑移；e〕导线夹内滑动，释放线夹船体部分自挂架中脱出； f〕跳线断股、歪扭变形，跳线与杆塔空气间隙变化，跳线。
