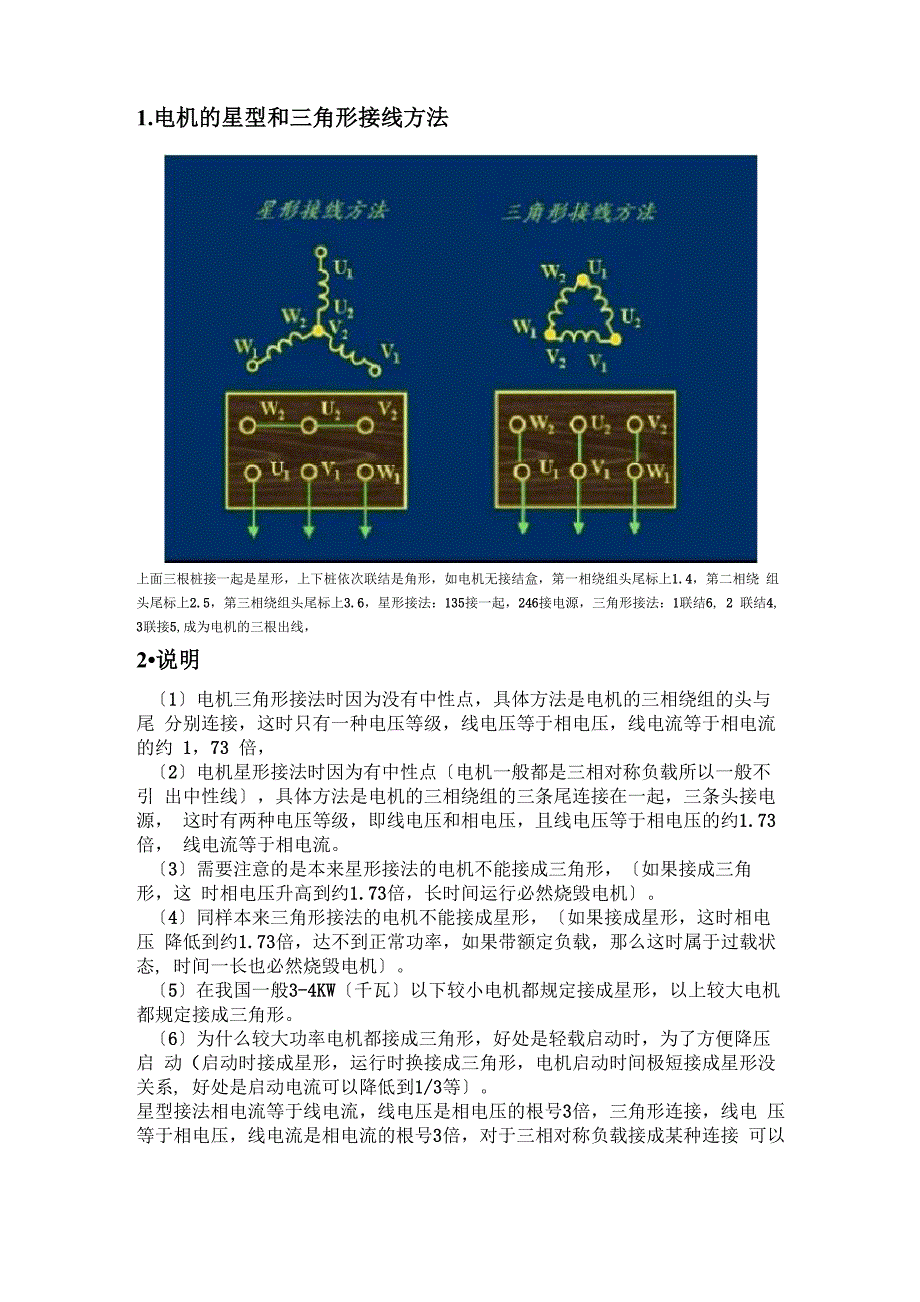

1.电机的星型和三角形接线方法上面三根桩接一起是星形,上下桩依次联结是角形,如电机无接结盒,第一相绕组头尾标上1.4,第二相绕 组头尾标上2.5,第三相绕组头尾标上3.6,星形接法:135接一起,246接电源,三角形接法:1联结6, 2 联结4, 3联接5,成为电机的三根出线,2•说明〔1〕电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾 分别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约 1,73 倍,〔2〕电机星形接法时因为有中性点〔电机一般都是三相对称负载所以一般不引 出中性线〕,具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源, 这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍, 线电流等于相电流〔3〕需要注意的是本来星形接法的电机不能接成三角形,〔如果接成三角形,这 时相电压升高到约1.73倍,长时间运行必然烧毁电机〕〔4〕同样本来三角形接法的电机不能接成星形,〔如果接成星形,这时相电压 降低到约1.73倍,达不到正常功率,如果带额定负载,那么这时属于过载状态, 时间一长也必然烧毁电机〕〔5〕在我国一般3-4KW〔千瓦〕以下较小电机都规定接成星形,以上较大电机 都规定接成三角形。
〔6〕为什么较大功率电机都接成三角形,好处是轻载启动时,为了方便降压启 动(启动时接成星形,运行时换接成三角形,电机启动时间极短接成星形没关系, 好处是启动电流可以降低到1/3等〕星型接法相电流等于线电流,线电压是相电压的根号3倍,三角形连接,线电 压等于相电压,线电流是相电流的根号3倍,对于三相对称负载接成某种连接 可以提高每相工作电压,提高功率3.两种接法的比照〔1〕三角形接法:有助于提高电机功率,缺点,启动电流大,绕组承受电压〔380V) 大!增大了绝缘等级!⑵ 行星接法:有助于降低绕组承受电压(220V),降低绝缘等级!降低了启动 电流,缺点,电机功率减小!所以,小功率电机4KW以下的大局部采用行星接 法!大于4KW的采用三角形接法!三角形接法的电机在轻载启动时采用Y-△启 动,以降低启动电流!轻载是条件,因为 Y 接法转矩会变小,降低启动电流是 目的,利用Y接法降低了启动电流! 三角接法功率大启动电流也大星接法功率小启动电流也小。
