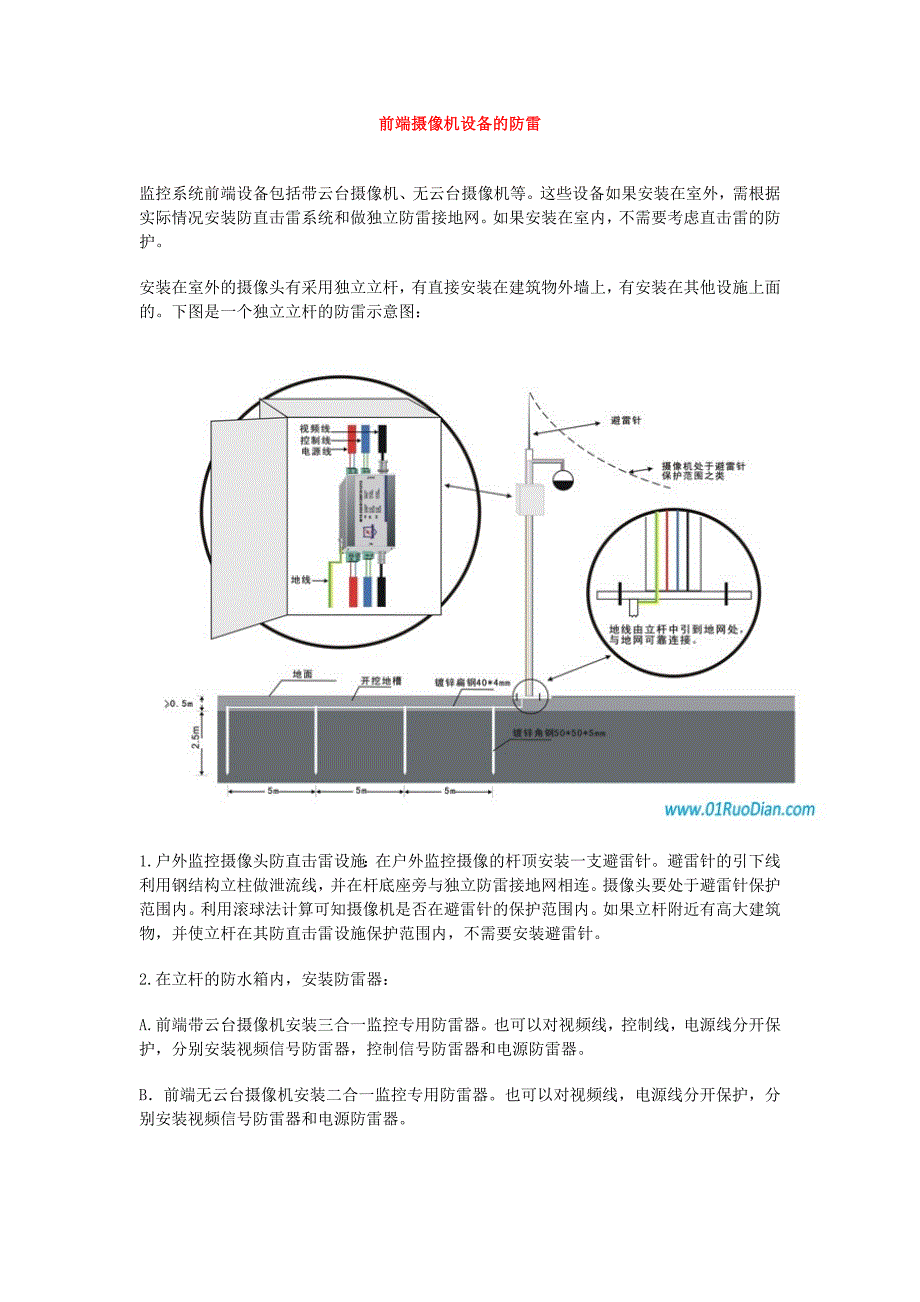

前端摄像机设备的防雷监控系统前端设备包括带云台摄像机、无云台摄像机等这些设备如果安装在室外，需根据实际情况安装防直击雷系统和做独立防雷接地网如果安装在室内，不需要考虑直击雷的防护安装在室外的摄像头有采用独立立杆，有直接安装在建筑物外墙上，有安装在其他设施上面的下图是一个独立立杆的防雷示意图：1.户外监控摄像头防直击雷设施：在户外监控摄像的杆顶安装一支避雷针避雷针的引下线利用钢结构立柱做泄流线，并在杆底座旁与独立防雷接地网相连摄像头要处于避雷针保护范围内利用滚球法计算可知摄像机是否在避雷针的保护范围内如果立杆附近有高大建筑物，并使立杆在其防直击雷设施保护范围内，不需要安装避雷针2.在立杆的防水箱内，安装防雷器：A.前端带云台摄像机安装三合一监控专用防雷器也可以对视频线，控制线，电源线分开保护，分别安装视频信号防雷器，控制信号防雷器和电源防雷器B．前端无云台摄像机安装二合一监控专用防雷器也可以对视频线，电源线分开保护，分别安装视频信号防雷器和电源防雷器C.前端摄像机采用 RJ45 接口的使用网络信号防雷器，电源线使用电源防雷器如是供电采用网线的，使用以太网供电防雷器D.防雷器接地线：防雷器用≥2.5mm²的绝缘多股铜芯黄绿色软线直接与地网连接，接地线和用作直击雷引下线的立杆之间要彼此绝缘，并且尽量做到短而直。
接地线宜放置在立杆内3.户外摄像机接地及地网如果摄像机附近有地网，则就近引接地线至附近地网接地，如果附近没有地网，则要另外建造独立地网，地网方案如下：A.在摄像枪立杆周围分别埋设热镀锌角钢接地极（5×50×50×2500mm），间距为 5 米B.角钢接地极用 4×40mm 扁钢组成网，环网连通C.将接地系统和立杆底座连接D.角钢的数量根据实际情况而定，要保证其接地电阻：R≤4Ω4.地网施工程序：施工前首先要充分了解施工现场的地形地貌、地质结构，然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽，再进行施工安装注意避开电缆沟、管道和其它导电装置，施工前要向建设单位提出书面申请，同意动工方可进行A.挖沟：合理使用挖掘工具，采取逐层下挖法，沟槽深度至少 0.5 米，沟槽宽度以能挖深为宜，一般是 20 公分B.打入：采用适当工具打入角钢接地极角钢深 0.5 接地极埋米以下，即接地极头部平沟槽底部C.连接：把安装好的角钢接地极用 40*4 扁钢连接起来，形成网状；全部连接均采用焊接D.引入：将接地系统接到立杆底座E.回填：先填净土，逐层夯实，整理好路面。
