初中物理电学作图题试卷(包含答案)

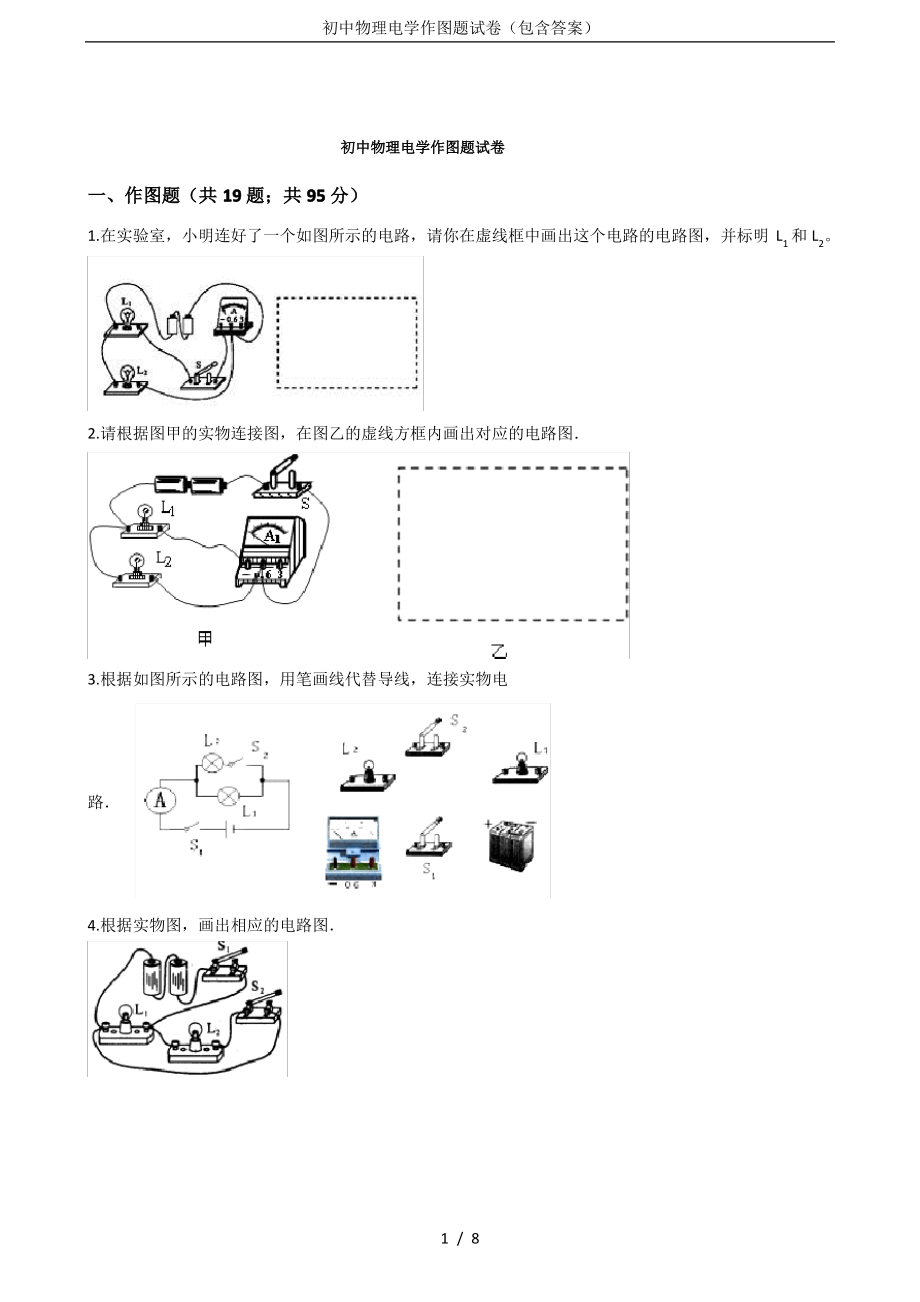

初中物理电学作图题试卷（包含答案）初中物理电学作图题试卷初中物理电学作图题试卷一、作图题（共一、作图题（共 1919 题；共题；共 9595 分）分）1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明 L1和 L22.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图3.根据如图所示的电路图，用笔画线代替导线，连接实物电路4.根据实物图，画出相应的电路图1 / 8初中物理电学作图题试卷（包含答案）5.根据如下电路实物图，画出对应的电路图6.根据如图所示的实物图，在虚线框内画出对应的电路图7.根据如图所示的实物连接图，在框中画出电路图8.根据图 1 所示的电路图，用笔画线代替导线，连接图2 实物电路 （要求导线不能交叉）9.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.2 / 8初中物理电学作图题试卷（包含答案）10.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图11.（2015永州）请根据图中所示的实物图，画出对应的电路图12.如图甲所示，已知通过灯L1的电流为 0.4A，通过灯 L2的电流为 0.6A.要求：用电流表 A2测量干路电流，A1测量通过灯 L1中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉.在图乙中标出电流表A2的指针位置，并标出 A2所用的接线柱.13.根据电路图连接实物图3 / 8初中物理电学作图题试卷（包含答案）14.请根据图中所示的实物图，画出对应的电路图15.根据如图的实物图，在虚线框中画出对应的电路图 .16.下图所示是两个灯泡的连接情况,请画出相应的电路图.17.按下边连接的电路，画出电路图（要求连线要横平竖直，尽量使电路图简洁美观 ）18.根据某电路的实物连接图，请在虚线框内画出这个电路的电路图4 / 8初中物理电学作图题试卷（包含答案）答案解析部分答案解析部分一、作图题1.【答案】解：2.【答案】解:如图所示:3.【答案】解：如图所示：4.【答案】解：由实物电路图可知，三灯泡并联，然后与电源、开关串联组成电路，如下图所示：5.【答案】解:如图所示:5 / 8初中物理电学作图题试卷（包含答案）6.【答案】解：两灯泡并联，开关控制整个电路，电流表测量干路中的电流，按要求画出电路图即可如图所示：7.【答案】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2， 然后回到电源负极，电压表并联在灯泡 L1和电流表、开关两端，如图所示：8.【答案】解：先串联好电池组，根据电流流向法，先从正极出发依次串联开关S、灯泡 L、电流表（用大量程）、滑动变阻器（一上一下的接入）回到负极，然后把电压表并联在灯L 两端（选小量程 03V），如下图所示：9.【答案】解:如图所示：10.【答案】解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极；如图：6 / 8初中物理电学作图题试卷（包含答案）11.【答案】【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡 L2、电流表 A1回到负极；如下图所示：12.【答案】解：如图所示：13.【答案】解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：14.【答案】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡 L2、电流表 A1回到负极；如下图所示：15.【答案】解:如图所示:16.【答案】解：如图所示：7 / 8初中物理电学作图题试卷（包含答案）17.【答案】解：如图所示：18.【答案】解：从电源正极开始分路，一路经过开关S2、灯泡L1， 另一路经过 L2， 然后共同经开关S1回到电源负极；如图所示：8 / 8。
