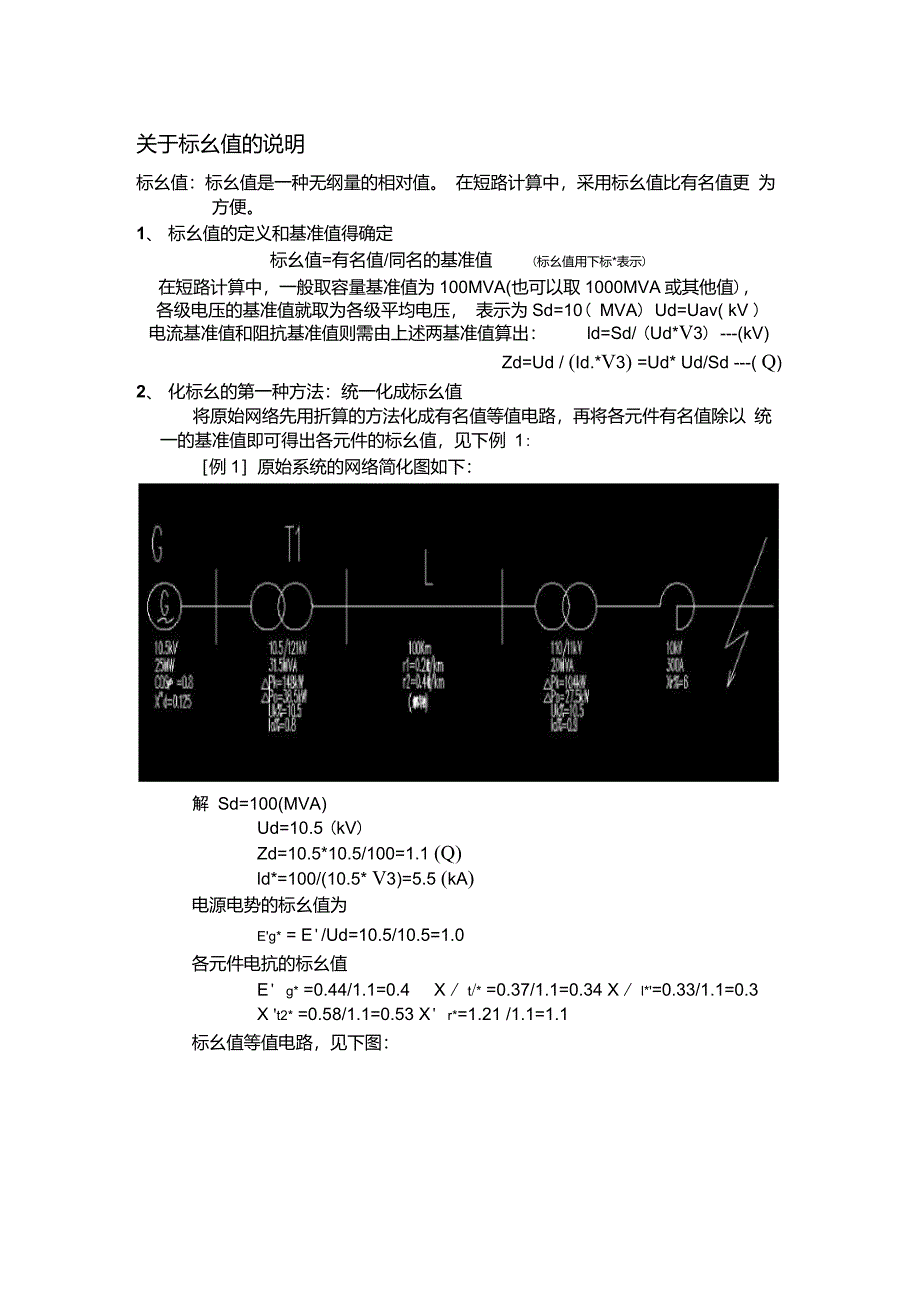

关于标幺值的说明标幺值：标幺值是一种无纲量的相对值 在短路计算中，采用标幺值比有名值更 为方便1、 标幺值的定义和基准值得确定标幺值=有名值/同名的基准值 (标幺值用下标*表示)在短路计算中，一般取容量基准值为100MVA(也可以取1000MVA或其他值)，各级电压的基准值就取为各级平均电压， 表示为Sd=10( MVA) Ud=Uav( kV )电流基准值和阻抗基准值则需由上述两基准值算出： ld=Sd/ (Ud*V3) ---(kV)Zd=Ud / (Id.*V3) =Ud* Ud/Sd ---( Q)2、 化标幺的第一种方法：统一化成标幺值将原始网络先用折算的方法化成有名值等值电路，再将各元件有名值除以 统一的基准值即可得出各元件的标幺值，见下例 1:［例1］原始系统的网络简化图如下：解 Sd=100(MVA)Ud=10.5 (kV)Zd=10.5*10.5/100=1.1 (Q)ld*=100/(10.5* V3)=5.5 (kA)电源电势的标幺值为E'g* = E'/Ud=10.5/10.5=1.0各元件电抗的标幺值E' g* =0.44/1.1=0.4 X / t/* =0.37/1.1=0.34 X / l*'=0.33/1.1=0.3X 't2* =0.58/1.1=0.53 X' r*=1.21 /1.1=1.1标幺值等值电路，见下图：.00 )40 0J4 0.30 0.53为了与有名值方法比较。
可将其还原成有名值：化=X* *Zd=2.67*1.仁2.93 （ Q ） 这个值与用有名值计算结果是相同的3、化标幺的第二种方法：就地化成标幺值（个别的变化法）这种方法是直接用各元件有名值除以本电压级的阻抗基准值，见下例: ［例2］用就地化标幺方法将例1原始网络化为标幺值等值电路仍取：Sd=1OO（MVA）解 电源电动势标幺值仍为 E'g* = 10.5/10.5=1.0求出各元件电抗有名值并随即除以本级阻抗基准值（或乘以阻抗基准值的倒数）计算结果略（计算结果数据与例1完全相同）就地化标幺很简单，可以直接计算出各元件的阻抗标幺值：Z* =Z（Sd/Ud. Ud）式中，z-----各元件按本身额定电压（或采用相应的平均值）计算出 的有名值阻抗，Q ;Sd-----化标幺值时统一规定的容量基准值， MVA;Ud-----本级基准电压（一般采用本级平均电压），kV。
