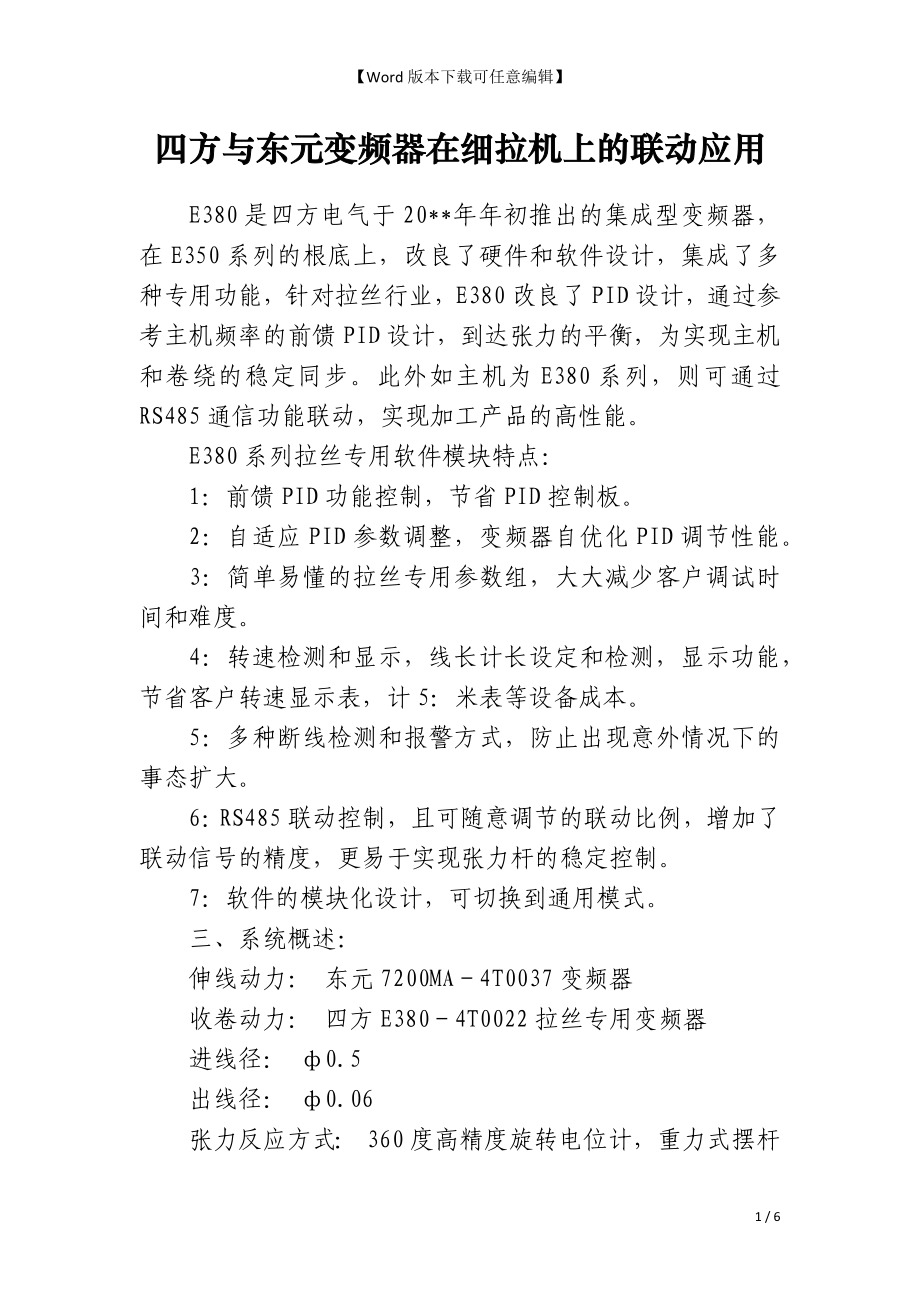

Word版本下载可任意编辑】 四方与东元变频器在细拉机上的联动应用 E380是四方电气于20**年年初推出的集成型变频器，在E350系列的根底上，改良了硬件和软件设计，集成了多种专用功能，针对拉丝行业，E380改良了PID设计，通过参考主机频率的前馈PID设计，到达张力的平衡，为实现主机和卷绕的稳定同步此外如主机为E380系列，则可通过 RS485通信功能联动，实现加工产品的高性能 E380系列拉丝专用软件模块特点： 1：前馈PID功能控制，节省PID控制板 2：自适应PID参数调整，变频器自优化PID调节性能 3：简单易懂的拉丝专用参数组，大大减少客户调试时间和难度 4：转速检测和显示，线长计长设定和检测，显示功能，节省客户转速显示表，计5：米表等设备成本 5：多种断线检测和报警方式，防止出现意外情况下的事态扩大 6：RS485联动控制，且可随意调节的联动比例，增加了联动信号的精度，更易于实现张力杆的稳定控制 7：软件的模块化设计，可切换到通用模式 三、系统概述： 伸线动力： 东元7200MA－4T0037变频器 收卷动力： 四方E380－4T0022拉丝专用变频器 进线径： ф0.5 出线径： ф0.06 张力反应方式： 360度高精度旋转电位计，重力式摆杆反应。
模数：22 四、拉丝伸线机系统实现： 1、外围器件功能说明： R1 拉丝机主拉调节电位机 R2 反应杆高精度旋转电位计 R3 从机外接制动电阻 S1 主机启动常开自锁按钮 S2 主机停机常闭自锁按钮 S3 主机点动脚踏点动开关 S4 主机以及从机故障复位非自锁开关 S5 断线检测接近开关 M1 抱闸信号控制继电器 M2 排线机启动信号控制接触器 2、主机接线功能说明： 15V VIN GND 主机频率给定 DI1 DG 主机正转－停机指令 DI3 DG 从机故障反应信号 DI5 DG 主机点动指令 DI4 DG 主机，从机外部复位 RA RB RC 主机故障输出报警 AO1 GND 主机频率类比信号输出 DO1 DOG 主机频率到达信号 3、从机接线功能说明： VC2 GND 主机联动频率信号 PLS CM 测速转盘脉冲信号 X1 CM 断线检测信号 RST CM 从机外部复位信号 FWD CM 从机正转启动信号 TA TB TC 从机故障反应信号 VS VC1 GND 反应模拟输入信号 OC2 CM 断线抱闸输出信号 OC1 CM 排线机启动信号 PB P+ 从机外接制动电阻 五、控制功能注意事项： 1：主机点动信号与主机控制从机启动 为了确保主机的点动独立，从机的启动在主机启动后执行，方案中使用主机的集电极输出作为控制从机的启动信号，需要设定主机的点动频率低于DO1的频率检出对应频率。
2：主机与从机的故障复位 在运行中，如从机出现故障，通过主机的DI3端口检测，使主机做出对应的处理，当故障排除后，可通过S4开关开展手动复位，S4的复位是同时对主机和从机开展复位 3：主机和从机的同步控制 主拉变频器输出频率决定了整个拉丝机械的工作效率，同时也为卷绕机的PID环节提供前馈频率信号，从而使卷绕变频器的PID功能输出稳定，保证摆杆的稳定运行主机通过类比输出AO1，输入到从机VC2模拟信号输入端 4：张力杆反应调节 张力反应电位计R2为360度的高精度电位计，通过E380监控参数监测，当摆杆位置时，对应反应D-9的值为0当摆杆位置时，对应反应D-9的值为100，同时保证在平衡点反应值与设定值一致，可以通过调节对应模拟输入通道的特性实现 5：断线检测功能 使用X1端子作为变频器断线检测接近开关，通过参数调节，当摆杆在低位时，通过设定的延迟时间，对断线故障开展判断，从而及时停止从机的运行同时输出电动机抱闸信号使主机和从机停止运行变频器输出故障FU.24，在设定时间内，可将FU.24自动复位 6：线速度检测 卷绕机的线速度检测通过滑动导轮的接近开关实现，通过检测接近开关信号的频率，可以实现卷绕机线速度的检测，从而实现计米功能和自动计长功能。
现有控制方式中，导轮每转动一圈，接近开关输出一开关信号丝线线速度需要根据导轮的半径具体计算 F8.9=2＊（3.14）＊R＊ （其中R为导轮的半径，单位为m，F8.9的单位为m/S） 附录1：东元变频器主机主要参数表： 主机参数参考表及简单说明： 附录2：四方变频器从机对应参数表： 从机参数参考表及简单说明： 六、调试注意事项说明： 1：摆杆反应位置调试 四方变频器启动过程不需要人为参与，因此，必须保证几个先决条件：（1）、启动初始时，摆杆位置反应值处于2）、启动过程完成后，摆杆的平衡稳定点处于反应中间位置可以通过监测参数D－9，调节参数F2.2,F2.3实现（即保证摆杆位置D-9=0,摆杆位置D-9=100，摆杆平衡位置D-9=50） 2：启动停机过程调试 四方变频器使用独特的启动算法，限度保持卷绕机摆杆启动过程的平稳，实现启停不断线影响起停的关键的参数有： （1）、主机的加减速时间主机加减速时间越长，启停稳定度越高，一般推荐使用50S以上 （2）、从机的加减速时间从机加减速时间有加减速时间1，加减速时间4，其中加减速时间1为变频器的输出频率加减速，加减速时间4为前馈PID 的PID环输出加减速时间。
为了保证变频器启动停机以及平稳运行时的快速响应，在保证变频器无故障输出时，应该尽量减少此两个加减速时间 （3）启动平滑时间平滑时间是指启动过程中摆杆被拉起的时间，时间越长，摆杆启动平稳度越好，时间越短，摆杆启动越快，需要折中选择 （4）机械传动比四方变频器具有自动识别机械传动比功能，在次使用时，如果没有正确设置机械传动比，则可能出现启停不稳定的情况可以通过人为调节正确的机械传动比实现启动停机稳定，也可以通过次启动，使变频器自动识别，在第二次及以后的启动过程，均可以保证变频器正常启停 3：摆杆平稳度调试 摆杆的平稳度是检验变频器性能的标准，四方变频器使用的是前馈PID功能算法，限度保证了摆杆平稳运行四方变频器可以选择单一参数组，也可以选择根据运行频率实际自动调节PID参数组以下论述PID参数组基本调试方法： （1）、比例增益比例增益影响PID环节的快速响应当摆杆在启停或者稳定运行时出现较大超调时，可适当增加此参数值 （2）、积分时间积分时间常数使保证PID环节稳定的关键参数，增加积分时间，可以减少在稳定运行时的摆杆振幅过大的积分时间常数容易形成摆杆的大幅超调。
（3）、微分时间微分时间常数可使PID环节做出预先判断，抑制摆杆超调，但是此参数值设置过大，容易出现振荡 七、拉丝专用监控参数及说明： d-0: 变频器输出频率 d-6: 前馈叠加频率 d-8: 摆杆位置设定值 d-9: 摆杆位置反应值 d-10: 从机运行线速度 d-11: 累计卷绕线长 d-20: 卷径当前值 d-21: PID环输出频率 d-22: 自适应同步增益 :6 / 6。
