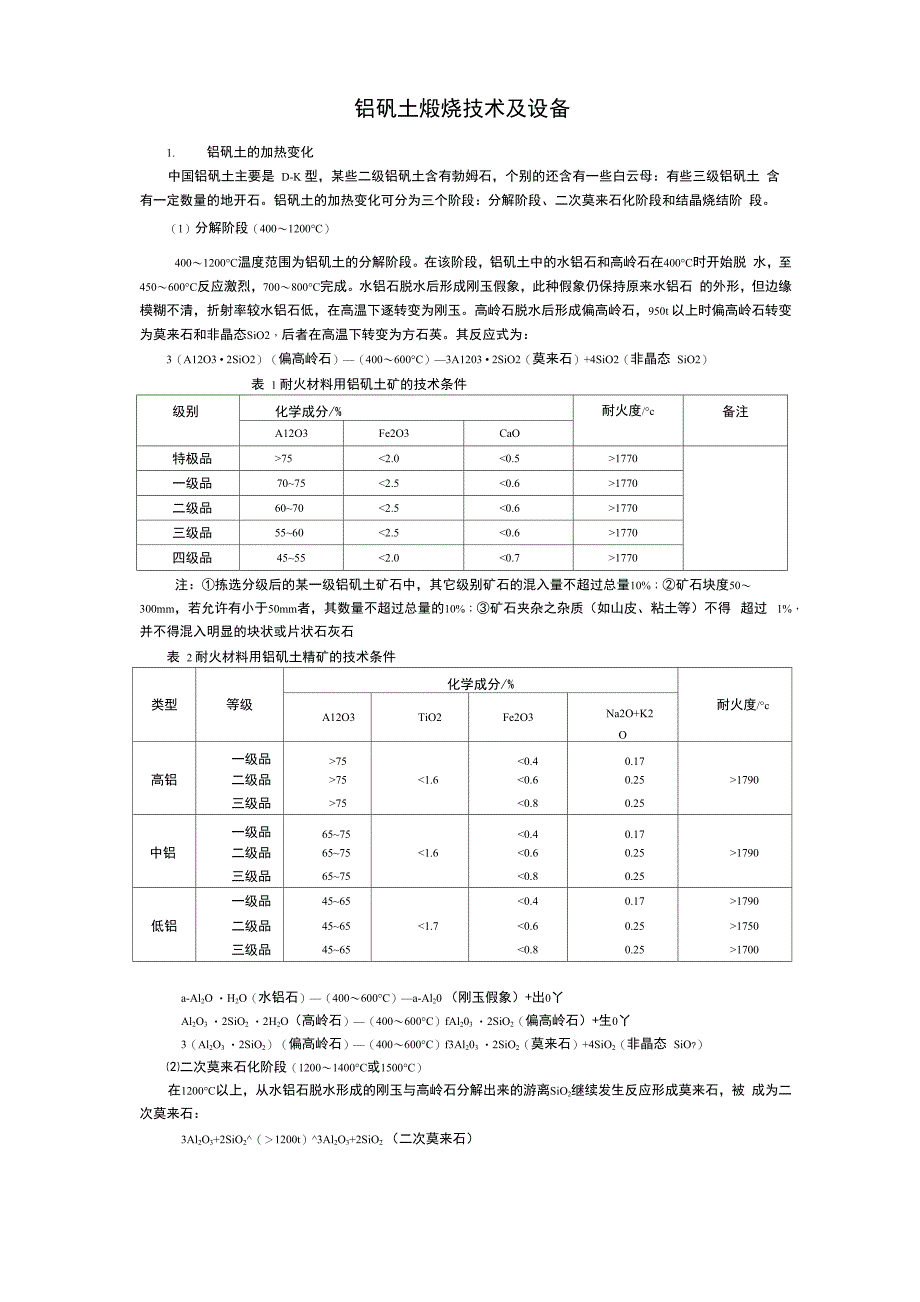

铝矾土煅烧技术及设备1. 铝矾土的加热变化中国铝矾土主要是 D-K 型，某些二级铝矾土含有勃姆石，个别的还含有一些白云母：有些三级铝矾土 含有一定数量的地开石铝矾土的加热变化可分为三个阶段：分解阶段、二次莫来石化阶段和结晶烧结阶 段1）分解阶段（400〜1200°C）400〜1200°C温度范围为铝矶土的分解阶段在该阶段，铝矶土中的水铝石和高岭石在400°C时开始脱 水，至450〜600°C反应激烈，700〜800°C完成水铝石脱水后形成刚玉假象，此种假象仍保持原来水铝石 的外形，但边缘模糊不清，折射率较水铝石低，在高温下逐转变为刚玉高岭石脱水后形成偏高岭石，950t 以上时偏高岭石转变为莫来石和非晶态SiO2，后者在高温下转变为方石英其反应式为：3（A12O3 • 2SiO2）（偏高岭石）—（400〜600°C）—3A1203 • 2SiO2（莫来石）+4SiO2（非晶态 SiO2）表 1 耐火材料用铝矶土矿的技术条件级别化学成分/%耐火度/°c备注A12O3Fe2O3CaO特极品>75<2.0<0.5>1770一级品70~75<2.5<0.6>1770二级品60~70<2.5<0.6>1770三级品55~60<2.5<0.6>1770四级品45~55<2.0<0.7>1770注：①拣选分级后的某一级铝矶土矿石中，其它级别矿石的混入量不超过总量10%；②矿石块度50〜 300mm，若允许有小于50mm者，其数量不超过总量的10%；③矿石夹杂之杂质（如山皮、粘土等）不得 超过 1%，并不得混入明显的块状或片状石灰石表 2 耐火材料用铝矶土精矿的技术条件类型等级化学成分/%耐火度/°cA12O3TiO2Fe2O3Na2O+K2O一级品>75<0.40.17高铝二级品>75<1.6<0.60.25>1790三级品>75<0.80.25一级品65~75<0.40.17中铝二级品65~75<1.6<0.60.25>1790三级品65~75<0.80.25一级品45~65<0.40.17>1790低铝二级品45~65<1.7<0.60.25>1750三级品45~65<0.80.25>1700a-Al2O ・H2O（水铝石）—（400〜600°C）—a-Al20 （刚玉假象）+出0丫Al2O3 ・2SiO2 ・2H2O（高岭石）—（400〜600°C）fAl203 ・2SiO2（偏高岭石）+生0丫3（Al2O3 ・2SiO2）（偏高岭石）—（400〜600°C）f3Al203 ・2SiO2（莫来石）+4SiO2（非晶态 SiO?）⑵二次莫来石化阶段（1200〜1400°C或1500°C）在1200°C以上，从水铝石脱水形成的刚玉与高岭石分解出来的游离SiO2继续发生反应形成莫来石，被 成为二次莫来石：3Al2O3+2SiO2^（＞1200t）^3Al2O3+2SiO2 （二次莫来石）在二次莫来石化时，发生约10%的体积膨胀。
同时在1300〜1400°C以下时铝矶土中的Fe2O3、TiO?和 其它杂质与A12O3、SiO?反应既可形成液相，Fe2O3、TiO?也可进入莫来石的晶格形成固溶体液相的形成， 有助于二次莫来石化的进行，同时也为重晶烧结阶段准备了条件3）重晶烧结阶段（1400〜1500°C）在二次莫来石化阶段，由于液相的形成，已经开始发生某种程度的烧结，但进程很缓慢只有随着二次 莫来石化的完成，重晶烧结作用才开始迅速进行在1400〜1500°C以上，由于液相的作用，刚玉与莫来石 晶体长大，1500°C时约10ym，到1700°C分别为60ym和90ym；同时，微观气孔在1200°C到1400〜1500°C 之间约为100〜300ym，基本保持不变；在1400〜1500°C以后迅速缩小与消失，气孔率降低，物料迅速趋向 致密2. 铝矶土的烧结铝矶土烧结的主要因素有二次莫来石化、液相及铝矶土的组织结构二次莫来石化是D-K型铝矶土在 煅烧过程中必然发生的反应，该反应往往引起 10%左右的体积膨胀，对烧结起妨碍作用其原因一是生成 二次莫来石时由于比重的变化引起物料本身的体积增大；二是由于颗粒间发生二次莫来石反应而相互推开， 从而在颗粒间形成空隙。
另外，反应时在颗粒周围首先形成莫来石薄膜也妨碍了铝、硅离子的进一步扩散， 使反应难趋完全二次莫来石的形成量与铝矶土中水铝石、高岭石的相对含量有关如果高岭石加热分解出的SiO2与 水铝石分解出的Al2O3正好达到莫来石的组成，则二次莫来石的量将会达到最大研究与生产实践都证明， Al2O3含量在65%〜70%的二级铝矶土，Al2O/SiO2比值接近莫来石的A^O/SiO?比值（2.55），在煅烧后莫 来石的含量最高，二次莫来石化程度最大，最难于烧结；而 Al2O3 含量较高或较低的特级或三级铝矶土烧 结较容易，温度也较低铝矶土的分散度对二次莫来石化的影响也是显著的铝矶土原矿煅烧时，由于矿物分布不均匀，颗粒 反应后相互推开而引起的膨胀起着重要作用这种作用使反应无法趋于完全，而生成的空隙往往不易弥合， 使铝矶土难于致密化原块铝矶土除组织结构较均匀的特级和三级在1500°C以下达到烧结外，其它铝矶土 往往吸水率较高若将铝矶土细磨制坯后煅烧，分散度提高，二次莫来石化进行得较早，并易于完全，在 较低的温度下既产生膨胀，对烧结有利由于烧结基本上开始于二次莫来石化完成的温度，所以充分的二次莫来石化是铝矶土达到烧结的必要 条件，特别是对二级铝矶土尤为重要。
液相是影响铝矶土烧结的另一重要因素铝矶土煅烧时所形成液相量（一、二级铝矶土约10%，三级 约 20%〜30%）不足以填满颗粒间的全部空隙在这种情况下，液相的作用首先是把固体颗粒拉在一起， 使它们相互接触但二次莫来石化引起的膨胀却是把它们推开，两个相反的作用同时进行在1400〜1500°C 以内时，液相的数量较少、流动性较低，二次莫来石化起主导作用在1400〜1500°C以上时，二次莫来石 趋于完全，液相数量和流动性都增大，液相烧结作用明显显现，成为烧结的主导因素液相使固体颗粒基 本上都相互接触之后，就逐渐发生着固体颗粒的溶解与分析晶过程，逐步导致晶粒堆积致密，直到最后形 成连续的固相骨架，液相填充空隙，使铝矶土完全烧结但液相也有其有害作用的一面，若液相量增多， 或者它的熔点、粘度降低，则降低铝矶土的高温机械性能填充在空隙中的液相冷却后即为玻璃相烧后 铝矶土的玻璃相化学组成有如下特点：① 玻璃相中Al2O3/SiO2比值随铝矶土 Al2O3/SiO2比值降低而降低② 特级与一级铝矶土中，Fe2O3、TiO2进入玻璃相较多；而二级铝矶土中则进入结晶相较多③ 煅烧温度提高时（由1500到1700°C）,玻璃相中的Al2O3含量减少，SiO2含量增加；同时，一级铝 矶土的玻璃相中Fe2O3增多而TiO2减少；二级铝矶土 Fe2O3、TiO?都更多地进入玻璃相。
铝矶土的组织结构即均匀致密程度及鲕状体的数量与分析，直接影响到铝矶土熟料的烧结程度与致密 性如鲕状体较多的二级铝矶土，组织结构复杂，不均匀，烧后一般呈黄、白两色，白色为水铝石富集部 分，黄色为高岭石及一些杂质集中部位，且常有膨胀现象，烧结困难3. 铝矶土煅烧的工艺流程传统的煅烧铝矾土熟料的生产工艺流程如下：原料进厂f 库f 破碎f 粉磨f 过压滤f 练泥f 挤出成型f 烘干-煅烧-破碎- 出厂成品由于铝矾土原料成分的不稳定，这种传统的煅烧铝矾土熟料的生产工艺所得到的铝矾土熟料品质不高， 且产品质量不稳定，为了得到品质优良的铝矾土熟料，提出的新的煅烧铝矾土熟料的生产工艺流程如下：原 料进厂f 库f 破碎f 粉磨f 脱硅f 湿法均化f 过压滤f 练泥f 挤出成型f 烘干f 煅烧 f 破碎 f 出厂成品4. 煅烧铝矾土的设备 在生产铝矾土熟料的过程中，铝矾土的煅烧对熟料品味有很大影响，因此选择铝矾土的煅烧窑炉是很 重要的铝矾土的煅烧设备主要有倒焰窑、回转窑、隧道窑、梭式窑等1） 倒焰窑，是一种间歇式的窑炉其名称是由火焰流动情况而获得燃烧所产生的火焰都从燃烧室 的喷火口上行至窑顶，由于窑顶是密封的，火焰不能继续上行，在窑顶部没有出气孔的情况下，就被烟囱 的抽力拉向下行，经过匣钵柱的间隙，自窑底吸火孔进支烟道，主烟道，最后由烟囱排出。
因为热气体重 度轻，总是浮在上面，所以人们习惯把火焰从下到上称为“顺”而把由上向下流动的火焰称为“倒”这就 是“倒焰窑”称呼的由来！倒焰窑的优点是窑的容积可大可小，生产上的灵活性，可以得到质量好的产品，建设投资费用少，金 属材料耗用少其缺点是间歇操作，废气离窑时温度很高，故单位制品的燃料消耗大；生产规模小；劳动 条件差；机械化水平低；操作控制困难；生产效率低；环保性能差一般，倒焰窑的热效率仅 6.48%，而 每吨烧成品耗煤却高达 1.456 吨2） 回转窑是指旋转煅烧窑，起源于水泥生产现在，在建材、冶金、化工、环保等许多生产行业中， 也广泛地使用回转窑设备对固体物料进行机械、物理或化学处理煅烧铝矾土的回转窑大都由以重油为燃 料改成以煤粉为燃料，每煅烧1吨高铝矶土的耗煤量为200〜250kg回转窑的特点有：结构简单、易损件少、生产过程易控制和运转率高；易于大规模的生产；并且易于 实现自动化控制，产品质量稳定3） 隧道窑是现代化的连续式烧成的热工设备，广泛用于陶瓷产品的焙烧生产，在磨料等冶金行业中 也有应用隧道窑主要用于制品的烧成，耐火材料行业根据使用温度的不同可以分为三种，低温隧道窑主 要用于焙烧滑板砖等，烧成温度约iooo°c ；中温隧道窑主要用于烧成普通碱性砖、粘土砖、高铝砖、硅砖 等，烧成温度1300°C〜1650°C ；高温隧道窑主要用于烧成中档镁砖、高纯镁砖、镁铝质及刚玉质等制品， 烧成温度大于1700°C, —般介于1800°C〜1900°C。
劳动强度大，生产效率低，热耗高，难以实现自动化控 制目前国内外大型铝矶土煅烧生产系统均采用回转窑设备和工艺5. 400TPD铝矶土煅烧生产系统主要技术参数400t/d①3.6 X 76m3.0%①3.6 X 40m120000吨/年1） 生产能力2） 回转窑的规格3） 回转窑的斜度4） 单筒冷却机规格5） 原料指标特级 A12O3>85%一级 Al2O3>85%6） 成品指标特级 Al2O3>85%一级 Al2O3>80%7） 燃料8） 燃料热值Fe2O3<2%Fe2O3<2%体积密度〉3.1g/cm3体积密度〉2.9g/cm39）单位产品热耗10）煅烧温度11）年工作日8000~9500kj/kgA1650°C300 天。
