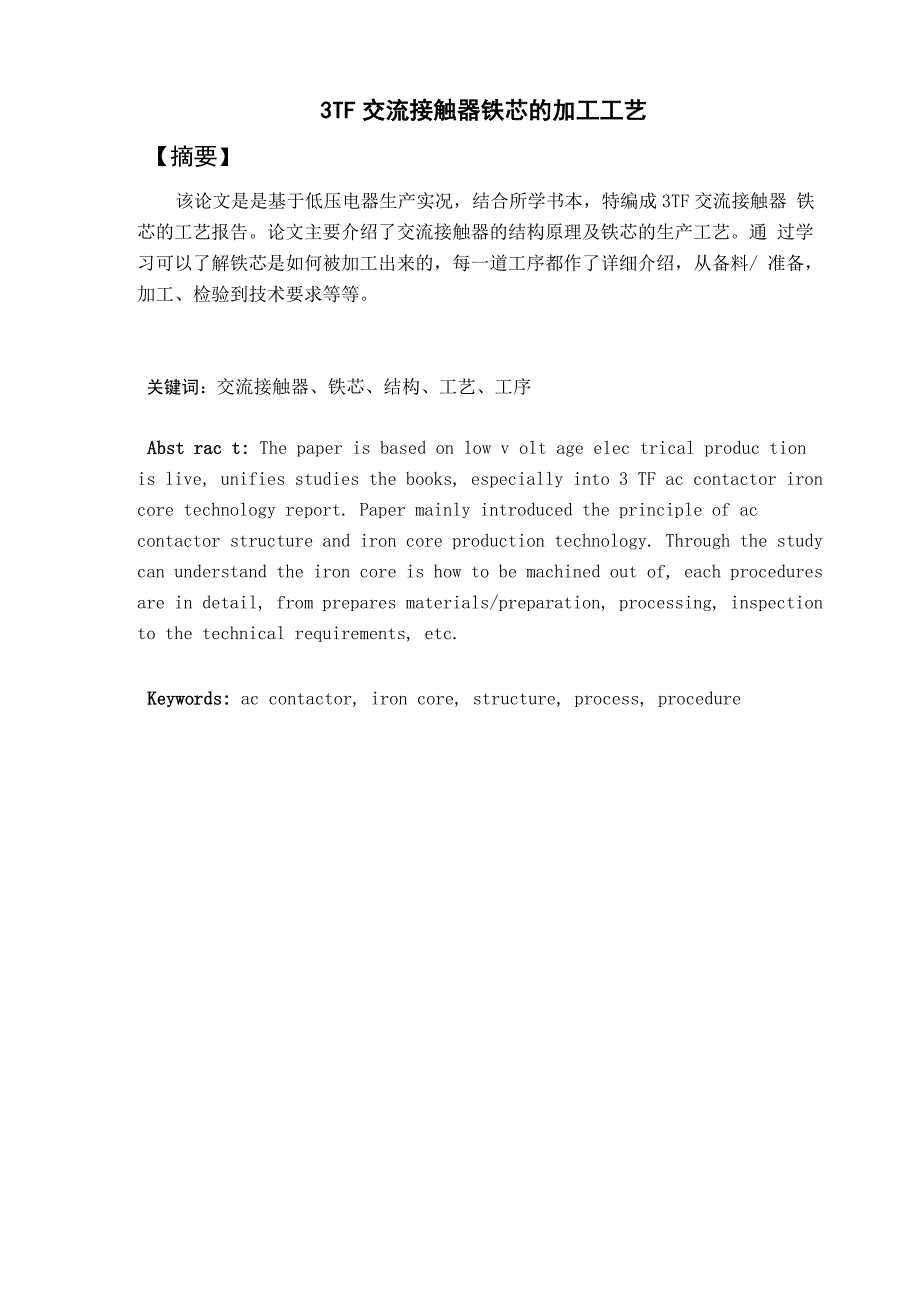

3TF交流接触器铁芯的加工工艺【摘要】该论文是是基于低压电器生产实况，结合所学书本，特编成3TF交流接触器 铁芯的工艺报告论文主要介绍了交流接触器的结构原理及铁芯的生产工艺通 过学习可以了解铁芯是如何被加工出来的，每一道工序都作了详细介绍，从备料/ 准备，加工、检验到技术要求等等关键词：交流接触器、铁芯、结构、工艺、工序Abst rac t: The paper is based on low v olt age elec trical produc tion is live, unifies studies the books, especially into 3 TF ac contactor iron core technology report. Paper mainly introduced the principle of ac contactor structure and iron core production technology. Through the study can understand the iron core is how to be machined out of, each procedures are in detail, from prepares materials/preparation, processing, inspection to the technical requirements, etc.Keywords: ac contactor, iron core, structure, process, procedure目录1交流接触器的概述 11.1接触器基本概念 11.2接触器分类 11.3常见接触器主要品牌 21.4主要功用 32 3TF接触器介绍 42.1 3TF接触器结构与工作原理 42.1.1交流接触器结构 42.1.2接触器原理 42.2交流接触器的型号与表示 52.3 •交流接触器的基本参数 53交流接触器铁芯制造工艺 73.1 3TF铁芯简介 73.2铁芯加工的流程 83.3 3TF52/53/54/5/556 铁芯工艺流程 93.3.1冲片工艺工序 93.3 2 TF48-56铁芯叠片工艺 103.3 3 TF48~56铁芯切断工艺规程 11....3.3.4 3TF48~56铁芯铆压工艺规程 123.3.5 3TF52/54/56铁心的铣切工艺（铣铆钉） 123.3.6 3TF48/50铁芯压短路环工艺 133.3.7 52/54/56铁芯点焊工艺规程 143.3.8 48~56铁芯浇环氧工艺 153.3.9 3TF48~56铁芯磨削工艺规程 15结束语 18谢辞 19参考文献 201交流接触器的概述1.1接触器基本概念3TF交流接触器铁芯的加工工艺接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制 负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触 头和常闭触头）和灭弧装置组成其原理是当接触器的电磁线圈通电后，会产生 很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开； 常开触头闭合，两者是联动的当线圈断电时，电磁吸力消失，衔铁在释放弹簧 的作用下释放，使触头复原：常闭触头闭合；常开触头断开1.2接触器分类根据控制线圈的电压不同，可分为：直流接触器；交流接触器•按操作机构分为：电磁式接触器；液压式接触器；气动式接触器•按动作方式分为：直动式接触器；转动式接触器交流接触器按负荷种类一般分为四类，分别记为AC1、AC2、AC3和AC4•一类 交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉 等;•二类交流接触器用于绕线式异步电动机的起动和停止；•三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；•四类 交流接触器用于笼型异步电动机的起动、反接制动、反转和点动如表1所示:负载类型解释例子AC 1无感或低感负载如电阻炉AC 2绕线式感应电动机（起动，反接制动）如滑环电动机AC 3鼠笼式感应电动机（起动，断开）女口鼠笼电动机AC 4鼠笼式感应电动机的起动，反接制动，反向运转及点动这类设备有电阻炉、调温加热器等，此类负载的电流波动范围很小，按使用 类别分属于AC—1。
选用接触器时，按接触器的约定发热电流Ith等于或大于电热设备的工作电 流的1.2倍AC —2负载的特点 绕线式电动机类负载下接触器的接通电流与分断电流 均为2.5倍电动机的额定电流IeAC —3负载的特点一-笼型电动机的起动电流约为6倍电动机额定电流Ie, 接触器分断电流为电动机额定电流IeAC —4负载的特点 当电动机处于点动或需反向运转、反接制动时，负载 与AC —3不同，其分断电流为6Ie1.3常见接触器主要品牌在世界上，接触器很多品牌，由法国的施耐德，美国的ABB,德国的西门子,日本的富士，和三菱等等如下图所示：Schneider^^ElectricMBSIEMENS篦国西门子三菱电机MITSUBKHi ULCCTBkC日本三菱电机1.4主要功用在工厂和家庭中都有着广泛的应用，特别是工厂里应用最为广泛主要用于 控制电路对高电压主电路进行控制例如：电动机开关和保护、供热、通风和空调 系统、制冷系统、泵和压缩机、电梯、焊接应用、照明系统等2 3TF接触器介绍2.1 3TF接触器结构与工作原理2.1.1交流接触器结构交流接触器的外形与结构交流接触器由以下四部分组成：（1） 电磁机构 电磁机构由线圈、动铁心（衔铁）和静铁心组成，其作用是将 电磁能转换成机械能，产生电磁吸力带动触点动作。
2） 触点系统包括主触点和辅助触点主触点用于通断主电路，通常为三 对常开触点辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般 常开、常闭各两对3） 灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触 器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧对 于大容量的接触器，采用纵缝灭弧罩及栅片灭弧4） 其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等2.1.2接触器原理当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动 铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源 当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源如下图所示:图2-3接触器原理图2.2交流接触器的型号与表示1.接触器的符号接触器的图形符号如图2-2所示，文字符号为KM巨)线圈 b)主触头 c) 辅助触头图1接融器的图形符号2.3 •交流接触器的基本参数(1) 额定电压指主触点额定工作电压，应等于负载的额定电压一只接触 器常规定几个额定电压，同时列出相应的额定电流或控制功率通常，最大工作 电压即为额定电压。
常用的额定电压值为220V、380V、660V等2) 额定电流 接触器触点在额定工作条件下的电流值380V三相电动机 控制电路中，额定工作电流可近似等于控制功率的两倍常用额定电流等级为 5A、 10A、 20A、 40A、 60A、 100A、 150A、 250A、 400A、 600A3) 通断能力 可分为最大接通电流和最大分断电流最大接通电流是指触 点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可 靠灭弧的最大电流一般通断能力是额定电流的5〜10倍当然，这一数值与开 断电路的电压等级有关，电压越咼，通断能力越小4) 动作值 可分为吸合电压和释放电压吸合电压是指接触器吸合前，缓 慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压释放电压是指接触 器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压一般规定，吸 合电压不低于线圈额定电压的85%，释放电压不高于线圈额定电压的70%(5) 吸引线圈额定电压接触器正常工作时，吸引线圈上所加的电压值一 般该电压数值以及线圈的匝数、线径等数据均标于线包上，而不是标于接触器外 壳铭牌上，使用时应加以注意6) 操作频率 接触器在吸合瞬间，吸引线圈需消耗比额定电流大5〜7倍 的电流，如果操作频率过高，则会使线圈严重发热，直接影响接触器的正常使用。
为此，规定了接触器的允许操作频率，一般为每小时允许操作次数的最大值7) 寿命 包括电寿命和机械寿命目前接触器的机械寿命已达一千万次以 上，电气寿命约是机械寿命的5%〜20%(8) 线圈操作电压单独使用或者装在启动器中使用的电磁式接触器，在其额定控制电源电压 US的85%-―110%之间任何值应可靠的闭合，此范围的85% US，适用于下限值， 110% US，适用于上限值接触器释放和完全断开的极限值是其额定控制电源电压US的20%---75% (交流)和10%―-75% (直流)此范围的20% US (交流)或者10% US (直流) 适用于完全断开的上限值，75% US (交直流)适用于保持闭合的下限值闭合的极限值是在周围空气温度+40 °C，线圈在100% US，下持续通电达 到稳定温升后确定的释放的极限值是线圈电路电阻在-5C时确定的，此值可用在正常室温下获得 的数值换算求得上述极限值适用于直流和规定频率的交流9) 接触器操作电流电气一气动或气动接触器在其额定气源压力的85%和110%范围内均应可靠 地闭合，在额定气源压力的75%和10%的范围内断开•持续运行的设备接触器按67-75%算.即100A的交流接触器，只能控制 最大额定电流是67-75A以下的设备。
•间断运行的设备接触器按80%算•即100A的交流接触器，只能控制最大 额定电流是80A以下的设备•反复短时工作的设备接触器按116-120%算即100A的交流接触器，只 能控制最大额定电流是116-120A以下的设备3交流接触器铁芯制造工艺3.1 3TF铁芯简介前面第二章主要介绍了一些交流接触器的结构原理，型号及使用参数等，重 点讲述了 3TF系列交流接触器包括他的的结构原理，型号，及相关参数指标交流後舱擀的上翌紡构閔通过对上章交流接触器的结构与原理一节的学习可知：3TF铁芯是3TF系列 交流接触器的核心部件，铁芯通常由线圈和衔铁配合，组成接触器的核心本章 将对3TF系列铁芯的加工工艺进行详细的报告通过对器型号和相关技术参数的学习我们可知道：在什么样负载的电路中应 接入什么型号多么大的的接触器，为我们学习使用及安装交流接触器一些帮助， 同时，为本章学习交流接触器铁芯制作工艺作一些理论的铺垫本章节我们将有 条理的详细介绍铁芯加工的工艺过程，包括每个环节加工的设备，材料工具，从 加工前机器的准备到检测的内容等3.2铁芯加工的流程(1) 3TF48/49/50/51铁芯加工流程如图3-1所示：图3-1工艺流程图3.3 3TF52/53/54/5/556 铁芯工艺流程前面与上同，在铆压后增加如图3-2流程图3-2 3TF52/53/54/5/556铁芯工艺流程3.3.1冲片工艺工序如下表2和图3-3，3-4所示表2冲片工序号工序名称工序内容设备工艺装备1备料开料：带料宽55 (公差0~+0.4)。
