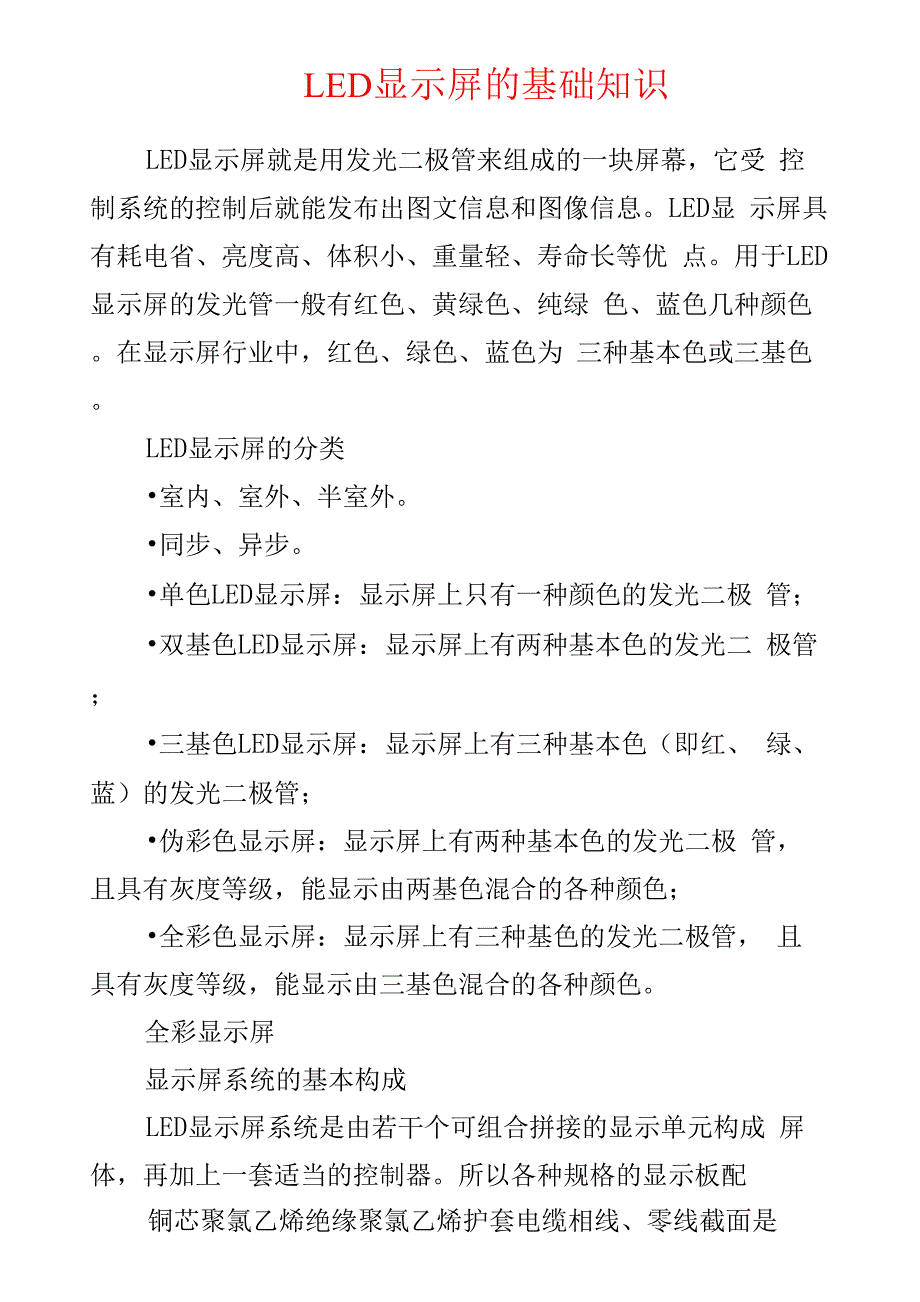

LED显示屏的基础知识LED显示屏就是用发光二极管来组成的一块屏幕，它受 控制系统的控制后就能发布出图文信息和图像信息LED显 示屏具有耗电省、亮度高、体积小、重量轻、寿命长等优 点用于LED显示屏的发光管一般有红色、黄绿色、纯绿 色、蓝色几种颜色在显示屏行业中，红色、绿色、蓝色为 三种基本色或三基色LED显示屏的分类•室内、室外、半室外•同步、异步•单色LED显示屏：显示屏上只有一种颜色的发光二极 管；•双基色LED显示屏：显示屏上有两种基本色的发光二 极管；•三基色LED显示屏：显示屏上有三种基本色（即红、 绿、蓝）的发光二极管；•伪彩色显示屏：显示屏上有两种基本色的发光二极 管，且具有灰度等级，能显示由两基色混合的各种颜色；•全彩色显示屏：显示屏上有三种基色的发光二极管， 且具有灰度等级，能显示由三基色混合的各种颜色全彩显示屏显示屏系统的基本构成LED显示屏系统是由若干个可组合拼接的显示单元构成 屏体，再加上一套适当的控制器所以各种规格的显示板配铜芯聚氯乙烯绝缘聚氯乙烯护套电缆相线、零线截面是 50mm2 ,地线截面25田田2各线的颜色定义：A相——黄色B相——绿色C相—— 红色零线一一淡蓝色（黑色）PE线一一黄绿双色线线缆的截面面积一般分为1.0、2.5、4、6、10、16、25、35、50、70、90、120等规格，可以根据负载的大小选 择合适的电缆（电线）。
控制卡控制卡：是控制显示屏显示的主要硬件部分是连接计算 机软件与显示屏硬件的桥梁控制卡分类：室内卡、室外卡同步卡、异步卡发送卡（电脑端）、接受卡（显示屏端）单双色卡、全彩卡合不同控制技术的控制器就可以组成许多种LED显示屏，以 满足不同环境，不同显示要求的需要金属结构框架一室内屏一般由铝合金构成内框架，搭载 驱动板，灯板，控制电路板，显示板等各种电路板以及开关 电源，外边框采用LED显示屏专用铝合金边框、铝合金包不 锈钢、饭金一体化等制成户外屏框架根据屏体大小及承重能力一般为角钢或工字 钢构成，外框可采用铝塑板，不锈钢等材料进行装饰显示单元一显示屏的主体部分，由LED灯，灯板及驱动 电路构成室内屏是各种规格的单元显示板，户外屏就是每 个独立的单元箱体显示板扫描方式有静态，1/2, 1/4, 1/8, 1/16等五种开关电源一将220V交流电变为各种直流电提供给各种 电路双绞线传输电缆一将主控计算机产生的显示数据及各 种控制信号由双绞线电缆传输至屏体主控板主控制板一将输入的RGB数字视频信号缓冲，灰度变 换，重新组织，并产生各种控制信号多媒体卡一专用显示卡除具有电脑显示卡的基本功能外 还同时输出数字RGB信号及行，场，消隐等信号给主控板。
控制计算机及其外设及其他外围：电视、DVD/VCD机、 摄像机、录像机及切换矩阵等LED显示屏的名词术语1、什么是LED显示屏的像素？像素是显示屏的最小成像单元，一般由单个或多个发光 二极管组成例如：一些显示屏设计方案中写到的像素： 2R1G1B,就表示该显示屏的最小成像单元，是由2个红色发 光管、1个绿色发光管、1个蓝色发光二极管组成（在显示 屏行业中，红、绿、蓝发光管习惯用它的英文字母，R、G、 B来代替），P表示点间距，争表示点直径2、什么是LED显示屏的亮度？LED显示屏的亮度是指显示屏正常工作时，显示屏单位 面积上的发光强度，单位是cd/m2 （即每平方米的面积上有 多少cd的发光强度，“cd”中文称坎德拉，m2中文称平方 米）户内视频屏亮度一般在200^1200cd/m2之间户外 视频屏亮度一般在3000〜7000cd/m2之间LED显示屏的亮 度是一个较难测量的指标（因为测试仪器昂贵），一般可通 过测试显示屏的发光管光强来计算，例如一块2500点/m2 的户外LED全彩色显示屏白平衡时，用发光二极管光强仪随 机测得10个像素点，红管的平均光强为420mcd；绿管为 1620mcd；蓝管光强为285mcd,则该显示屏的亮度为2500X （2X420+1620+285） /1000=6862. 5cd/m2、 6862500mcd/m2,因为该屏每平方米有2500个像素点，每 个像素点有2个红管、1个绿管、1个蓝管）。
3、什么是LED显示屏视角？同一块LED显示屏，当你正对着它看时，亮度最亮；当 你走到两个侧面看时，亮度会逐渐降低，在两侧当亮度降低 到正面的1/2时，这两个侧面位置对显示屏中心点的夹角就 是该显示屏的视角（以上是通俗的解释，正规名词解释难懂 难记，暂不说明）LED显示屏的视角反映的是侧面是否观 看效果好的问题，视角大，侧面观看效果好反之，侧面观 看效果就差，LED显示屏的视角一般分水平视角和垂直视 角一般户内屏水平视角在150度以上为宜，一般户外屏水 平视角在100度以上为宜4、什么是LED显示屏的灰度等级？LED显示屏的灰度等级是反映显示屏图像层次的一个指 标视频屏的灰度等级一般分为64级、128级、256级、 512级、1024级、2048级、4096级等灰度等级越高，图 像层次越清晰，一般灰度等级在256级以上，图像差别就不 是很大了5、LED刷新频率？LED显示屏更新图片的速率，刷新频率越高，频率图像 越稳定，如果要用照相机拍摄画面时无水波纹无闪烁，刷新 率应设置在600hz以上双色显示屏不追求效果一般设置成 60-75HZ即可，全彩屏要求效果一般户内屏设为180- 600hz,户外屏 300-1200hzo6、什么是LED显示屏的失控像素率？失控像素率就是整屏失控像素与整屏像素的百分比，LED显示屏都有失控像素点（发光状态与控制要求的显示状 态不相符合，例如盲点）。
但只要失控像素率不超过允许范 围并呈离散分布就是正常的，在行业标准《LED显示屏通用 规范》中规定，户外屏失控像素率不超过千分之二，户内屏 失控像素率不超过万分之三LED显示屏安装工程的介绍LED显示屏工程是集电子、光学、通讯、计算机、网 络、结构、土建、装饰等学科的综合性工程类项目安装前要和客户沟通确定显示屏控制电源箱的摆放位置 和显示屏的安装位置以及控制室位置，计算出显示屏和电源 箱控制室之间的距离.根据显示屏的最大功率敷设相对应的 电源线以及网线.LED显示屏安装工程从设备的角度来讲属于机电安装工 程，即LED发光设备的安装，其他的相关工程都是为显示屏 创造一个安装的基础，同时和周围环境加以协调，其他的相 关工程分别有：1）、土建基础工程（含防雷接地）LED显示屏土建基础工程是显示屏安装的基本工程，主 要使用在户外显示屏工程中作为屏体承载的基座，其功能主 要是两个方面（1）将屏体重力均匀承载于地基上，防止屏 体沉降2）平衡屏体所受风载，防止屏体倾覆土建基础主要由地基部分、承台、钢筋混凝土基础，预 埋件、回填土几部分构成钢筋混凝土由钢筋龙骨、混凝土构成，混凝土由水泥、 沙、碎石子、水按照一定比例均匀混合，又称为给（Tong）。
钢筋类似骨骼，而混凝土就像血肉，这样结合 起来达到很高的强度作为显示屏所用土建基础工程，一般 工在7天到45天左右预埋件是将预先制作的钢结构件在混凝土灌注时一起埋 入混凝土中，这样可以为以后的外部构件安装提供坚固的基 础，常用的预埋件有预制螺杆、预制钢板等户外土建基础工程中一般需要附加防雷接地，基本的做 法是在地基工程时，用一定规格的扁钢焊接成网格状接地 网，将接地网埋入地基中，并且将地基土壤做一定的处理， 使之电阻下降达到防雷接地的要求，然后将混凝土中的钢筋 与之多点焊接，并且用扁钢多点引出地面，以便和以后的结 构进行联接，使整个构件具备防雷接地接地电阻的测量一 般采用接地电阻测量仪，阻值一般要求小于10 （欧姆）2）、钢结构框架工程LED显示屏钢结构框架工程是显示屏安装的基本工程， 显示屏部件通过钢结构框架将屏体牢固拼接成为一个整体， 并且将屏体和建筑主体联接在一起，承载屏体的重量和所受 的其他外力，同时还是其他设备、外装饰的安装基础钢结构框架主要的构成是钢柱支撑（主要用于立柱结 构）、底座（主要用于落地安装）、屏体主框架、联接紧固 件钢柱支撑主要用于立柱式安装，底部和土建基础通过预 埋件联接，起到承托上部屏体的作用，制作方式是采用规定 厚度的钢板弯卷焊接而成。
屏体主框架主要采用焊接的方式制作，也可采用预制件 螺栓联接主要是3个部分：a.屏体固定结构b.装饰包边 结构c・后部维修结构（针对大的屏体）化学植筋即在已有混凝土结构或构件上根据工程拟需用 钢筋、螺杆，以适当的钻孔和深度，采用化学胶粘剂使新增 的拟用钢筋与混凝土粘结牢固，并使新增钢筋（通常称为植 筋）能发挥设计所望的性能作用在植筋上的拉力通过化学 胶粘剂向混凝土中传递化学植筋工艺简单，锚固快捷，安 全可靠，因而广泛应用于结构加固、补强、新老结构连接、 补埋钢筋、后埋钢构件等方面在LED显示屏安装工程中主要用于已成型的土建结构 上，原来没有预埋联接构件的地方，通过化学植筋的方法将 钢结构框架与土建结构联接在一起，主要用的产品是化学锚 栓3）、外装饰工程LED显示屏外装饰工程是利用结构联接件或者粘结剂将 装饰装修材料固定到钢结构框架的外部，使之达到一个美观 大方的外形，并且达到防水（针对户外）等防护目的常用装饰材料的介绍不锈钢：一般装饰使用的不锈钢主要有亚光拉丝不锈 钢、镜面不锈钢，可以根据客户要求选用常用的厚度有 0.8毫米、1.0毫米、1.2毫米、1.5毫米等等，一般是根 据包边面积大小决定材料厚度铝（扣）板：铝板是选用铝合金板材通过机械方式压制 成固定大小，通过联接件固定到钢结构框架上，颜色可以选 用多种，缺点在于成本较高，大小需预先做好，现场不易更 改。
铝塑板：是十分常用的一种装饰材料，结构是在塑料基 板上覆盖一层薄铝层，在外露面的漆层面采用氟碳喷涂的方 式进行保护，优点是颜色较多，耐候性好，重量轻，易于现 场制作常用的规格有户内板、户外板；厚度有3毫米（户 内）、4毫米（户外）o其他材料：常用的其他材料有玻璃胶、耐候密封胶，结 构密封胶、铝方管、木龙骨、木夹板等等，这些材料主要是 作为外装饰板的基板和密封、防水由于安装方式很难说法统一，故以下按照屏体结构受力 点进行讲解，LED显示屏实际是一个六面体，只有正面是显 示屏，不能进行受力联接，其他五个面皆可以进行受力联 接a・背部：利用背部进行安装的常用方式有壁挂，还有整 体固定于墙体上b. 顶部：利用顶部进行安装的常用方式有吊装c. 两侧：利用两侧进行安装的常用于两个柱体之间的屏 体安装d. 底部：利用底部进行安装的常见于独立的柱体支撑， 还有基座安装e. 混合式：受力点不止一面，通常是两面以上的协同受 力，常用方式有嵌入式4）、系统供电供电系统的制式：LED显示屏强电供电常用的供电系统有三相五线制（TN —S系统）、三相四线制、单相三线制三相五线制是供电系统提供三相（A/B/C）电压，一个 零线（N）, 一个保护接地线（PE）,相电压为380V,相零 电压为220V, LED显示屏配电柜是将三相分成三路相零电压 供显示屏使用。
三相四线制是三相五线制中没有提供保护接地线，常用 于没有金属外壳的设备，无需外壳保护接地，常用于照明， 通常是不能用于显示屏供电，需要加布保护接地线单相三线制是三相五线制的简化版，供电系统提供单相 电压，其他同三相五线制常用于供电功率叫小的LED显示 屏，一般不超过6 —8Kwo工程上常用的电缆（电线）：铜芯聚氯乙烯绝缘聚氯乙 烯护套电缆（电线）一般标识为VV、RVVo 一般用于配电柜 到显示屏布线。
