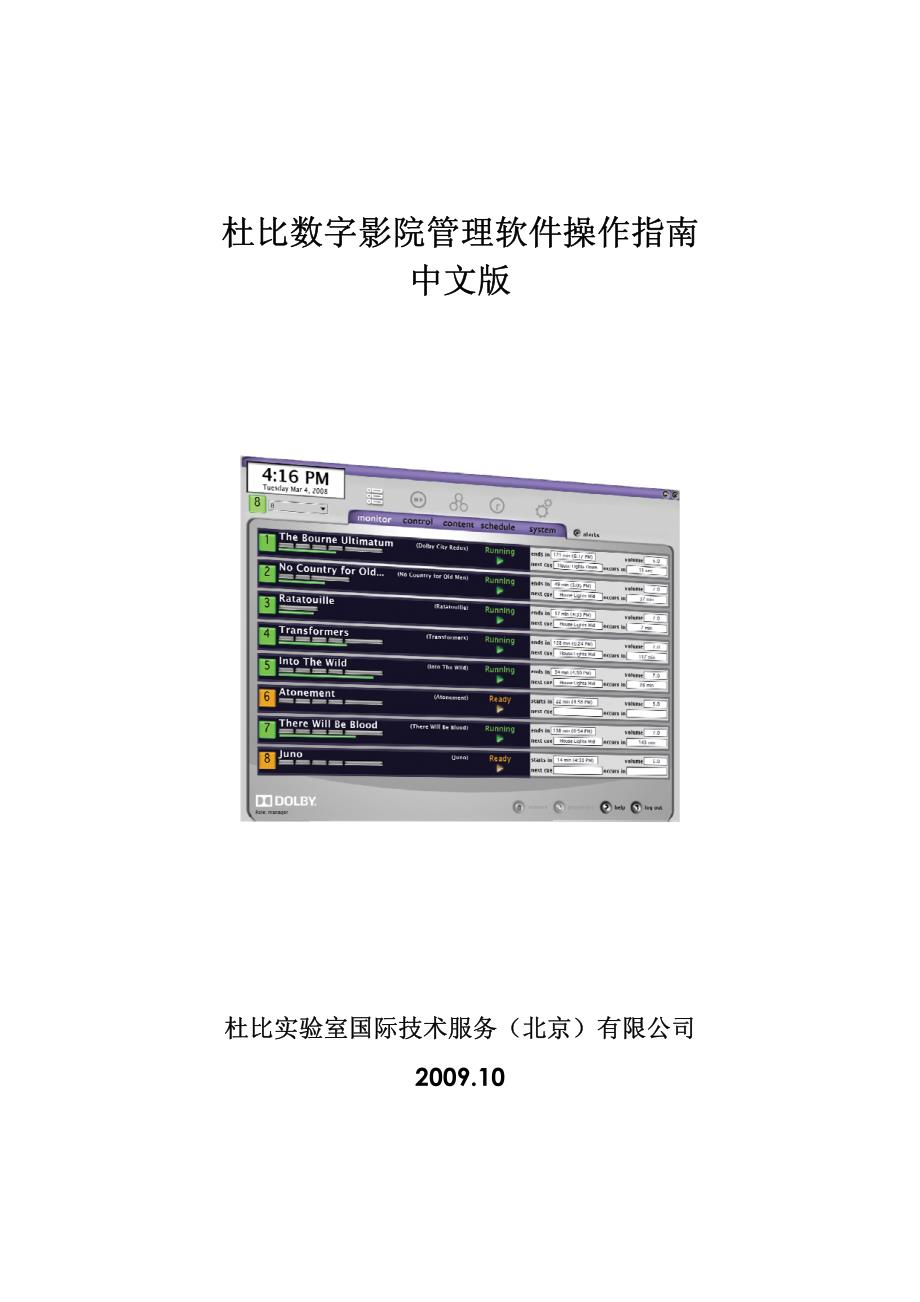

杜比数字影院管理软件操作指南 中文版 杜比实验室国际技术服务（北京）有限公司 2009.10 欢迎使用杜比数字影院管理软件—— Show Manager！ 一、 杜比数字影院管理软件简介 杜比数字影院管理软件（ Show Manager）在设计的理念上不仅继承了胶片电影时代的用户习惯，满足了现阶段影院的放映需要；同时也基于数字电影的发展趋势为用户提供了未来新建多厅影院解决方案 图 1-1 就是杜比数字影院播放器中集成的杜比数字影院管理软件（ Show Manager）的监视界面，在该界面中可以看到有 8 个影厅的工作状态，实际上这个系统中集成了 16 个影厅的联网通过影院和影厅的局域网络，使用杜比数字管理软件，就可以实现影片放映的集成化操作，本地控制，以及实现在影院以外的地方进行远程控制等等 每台杜比数字影院服务器中都内嵌了杜比数字影院管理软件 用户只需要外接一台显示器和一套键盘鼠标就可以进行本地化操作用户在正常开启服务器后，显示器上就会显示图1-1 的画面（监视界面） ；该软件也可以运行在办公用计算机上，只需要将该计算机连入影院服务器网络即可以实现对影片进行放映管理等一系列控制等操作。
杜比数字影院管理软件包含了 监视菜单、控制菜单、内容编辑菜单、日程菜单、系统菜单 这些菜单的主要功能不仅包含各个影厅的监视以及日常播放功能；还包含了沿袭了胶片电影中的触发信号的功能，对放映机、银幕制式转换、场灯进行控制；另外，它的定时播放功能也是继胶片电影的用户习惯后，对电影放映模式的一种发展 本手册中的下述章节将为您介绍如何使用杜比数字影院系统，以及基本疑难排查 二、 系统菜单介绍 Show Manager 软件主要包含以下 5 大菜单，如图 1-1： 监视（ monitor） ——监视影院中各个影厅的播放状态 控制（ control） ——对影厅进行播放控制 内容（ content） ——对内容进行编辑处理 日程（ schedule） ——实现影厅自动化功能 系统（ system） ——对服务器进行设置更改 图 1-1 1、监视菜单（ Monitor） 如图 1-1 所示，该菜单包含了以下主要信息：系统时间、各个影厅播放状态、系统报警栏、登录、帮助等功能 2、控制菜单（ Control） 如下图 2-1 所示，在控制菜单中主要包含如下一些内容，并且我还会在这节中主要介绍如何进行日常的播放工作，还有各项功能的使用方法和具体含义。
图 2-1 3、内容菜单（ content） 在该菜单下有两个子菜单，分别是创建菜单（ build）和管理菜单（ manage） ，节目播放列表（ show）的制作就是在创建菜单下完成的，管理菜单主要是进行节目及其密钥的管理（拷贝，删除）的操作界面 3.1、创建菜单（ build） 3.1.1 、内容界面 如图 2-2，该界面下主要显示了保存于服务器中所有的节目（ clips） 具体分类包含了预告片，广告片、正片等 图 2-2 3.1.2、自动化操作集（ cues）界面 如图 2-3，该界面中主要包含了场灯控制信号、音频处理器控制信号、放映机控制信号、其他控制信号（比如幕布等） 图 2-3 3.2、内容管理 (manager)菜单 主要界面包括，对 内容的本地编辑（ local content） 、对 内容的网络操作 (network content)、 复制进度查看 (copy progress)以及 授权状态（ licenses） 3.2.1、本地内容编辑（ local content） 如图 2-4， 在这个界面下， 可以完成对外部移动存储设备内容的上载。
点击 既可以完成节目的上传与下载也可以同时上传多个节目，服务器会自动进行任务排序 图 2-4 3.2.2、网络内容（ network content） 如图 2-5， 用户可以在该界面下进行影厅之间的节目互相传输不但可以从数字影片库（ show library）中下载，也可以从与其联网的其它影厅中复制，同时也可以从用户指定的 FTP 中下载影片 但是要注意的是如果 1 厅在播放节目时， 1 厅只能接收节目，不能传出，否则会影响播放影片这种多厅联网解决了放映员误删节目的误操作，只要轻松一点即可将其它影厅的内容重新复制过来 图 2-5 3.2. 3 复制进度（ copy progress） 如图 2-6，用户可以在此界面中监视节目的拷贝进程 图 2-6 拷贝进度条 3.2. 4 授权（ licenses） 如图 2-7、 2-8、 2-9， 该界面主要功能包含， z 显示可以上传到服务器中的密钥（通常是保存在 U 盘中的） ，通常是在该界面下上传密钥的，如图 2-8 z 服务器中已经存在的密钥，该界面下可以删除服务器中存储的密钥。
如图 2-9 z 查看服务器中现有密钥的状态，比如影片的有效期，是否过期如图 2-10 图 2-7 图 2-8 图 2-9 4、日程菜单（ schedule） 如图 2-10，用户可以使用该功能，完成影厅的全自动化操作并且操作十分简单，只要将做好的播放列表 （ show） 按照排片表拖入时间轴上， 然后通过点击控制菜单 （ Control）中的 调用放映日程表按键 或者如果用户使用的是Dolby 的 DSP100 播放器， 也可以通过按下 Dsp100 上的 auto 键都可以完成调用该功能的操作同时也可以预先做好未来某日的播放计划；复制当前的排片表为今后几日的排片表如下图 2-10 所示，就是根据影片安排编好的播放节目表 图 2-10 5、系统菜单 (system) 包含了影院， 放映厅、用户、日志、审核、影院设备 5 个选项系统菜单（ system）主要是开放给影院经理的 5.1、在 影院 （ theatre） 菜单中，如图 2-11，主要有两大功能 z 对服务器中的时间进行设置， 需要注意的是在这里更改时间只是简单的更改显示的时区，比如在中国使用的话，先点击 ，然后在弹出的对话框中选择上海或者重庆时间就可以显示正确时间了。
z 设置外部日程（ schedule）编排计算机的参数，具体说来就是，杜比服务器支持与影厅原有的票房系统对接，可以直接调用票房系统编排的排片表 图 2-11 5.2 放映厅（ auditorium） 如图 2-12，在这个菜单下，主要有以下 2 个功能： z 开启使用串口控制自动化设备的软件端口 z 删除已经不用的放映厅号 图 2-12 5.3、用户（ users） 如图 2-13，在该菜单下，主要有如下功能 z 可以更改当前登录用户的密码 z 也可以更改比该用户权限低的用户的密码比如用 manager 的权限登录，就可以更改 projectionist 和 operator 的密码 图 2-13 5.4 日志（ logs） 如图 2-14，日志功能，当影院经理碰到一个前所未见的问题时，只需下载并用电邮将日志发送给维护人员，就可以在远程完成对整部机器故障的检查这样极大的方便和提高了维护人员进行故障排查的效率 选择想要显示日志的设备列表 图 2-14 5.5 审核（ audit） 如图 2-15，该功能的应用主要是用来下载播放记录，该记录具有一定的法律效率，是帮助影院向片商或者广告商收取费用的依据。
图 2-15 5.6 影院设备 (theatre device) 如图 2-16，菜单的主要功能是帮助影院管理人员查看影院所有设备的工作状态以及各种设置信息 图 2-16 三、 播放管理软件（ Show Manager ）功能介绍 3.1 用户登录 Show Manager 中包含 3 种用户的登录权限，每个用户名的权限各有不同，包含（ operator、 projectionist、 manager） 每种用户名不可以更改，也不可以创建新用户， 初始密码与用户名相同 z Operator—— 权限最小，只能使用监视、控制菜单下的功能 z Projectionist—— 权限较大，可以使用监视、控制、内容、日程等功能 z Manager—— 权限最大，可以使用监视、控制、内容、日程、系统功能 具体登录方式：点击右下角登录图标 或者任意菜单图标，界面中会弹出如图3-1 对话框，并且在输入完用户名密码后，您就可以进行相应权限的操作了 图 3-1 3.2 监视（ monitor） z 如图 3-2-1，可以看到在监视菜单下，影厅图标为绿色，绿色表明该厅正处于播放状态例如 1 号厅，影厅图标为黄色，黄色表明该厅正处于映前准备状态如 6 号厅。
另外，如果影厅图标显示为白色，说明该厅没有选择影片如果影厅图标为红色，说明该厅影片处于停止状态 当前厅号 1 号厅状态条 报警提示 6号厅状态条 图 3-2-1 z 监视状态条 影厅号 播放影片的名称 （影片播放状态） （剩余时间） （音量指示） 影片播放进度条 （在该播放序列中下一个要执行的自动化操作） （倒记时间） z 下图所示 1 号厅的状态条，该状态的含义是 1 号厅没有选择节目 z 如果影厅中有错误信息，如图 3-2-1 中 该图标变为桔黄色，就证明系统中有设备或者系统出现问题，点击该图标后，弹出如下图所示对话框然后进行查看并且进行必要的检修 图 3-2-2 3.3、节目管理（ content） 3.3.1 节目的本地上载 z 将移动存储设备连接入服务器 z 将界面切换至， 内容 （ content） =>管理 （ manage） =>本地内容 （ local content） z 在 本地内容菜单（ local content） 中，选择要下载的节目后点击 图标，即可将存储器中的节目拷贝至本地硬盘内。
(注：如果同时接入了多种类型的移动存储设备，请先选择你要下载内容的存储器可移动硬盘、 DVD、 USB 硬盘三种类型 节目来源 移动存储设备存储状态 本地硬盘容量状态 图 3-3-1 z 节目的远程上载 例如，将 show library 中将节目拷贝进 1 号厅，具体步骤如下 ① 将界面切换至， 内容（ content） =>管理（ manage） =>网络管理（ network content） ② 分别在 影片源 和 目标影厅服务器 中进行选择，分别选到 show library 和 1 ③ 在 内容菜单 中，选择要复制的内容，点击 后即可完成复制操作 影片源所在的服务器 内容菜单 目标服务器 图 3-3-2 z 节目的删除 1. 删除本地节目服务器中的影片，在图 3-3-1 中，在内部硬盘的内容菜单中，选择你要删除的节目后，点击界面中右下角的 图标或者点击键盘中的“ delete”键后弹出确认对话框，点击“ Ok”即可以删除节目 2. 删除影厅网络中任意服务器中的影片，在图 3-3-2 中，首先选择你要编辑的影厅， （可以在目标服务器栏中选择也可以在影片源地址栏）然后点击界面右下角的 图标或者点击键盘中的“ delete”即可以删除节目。
z 节目信息的查询 图 3-3-1 中、图 3-3-2 中或者图 3。
