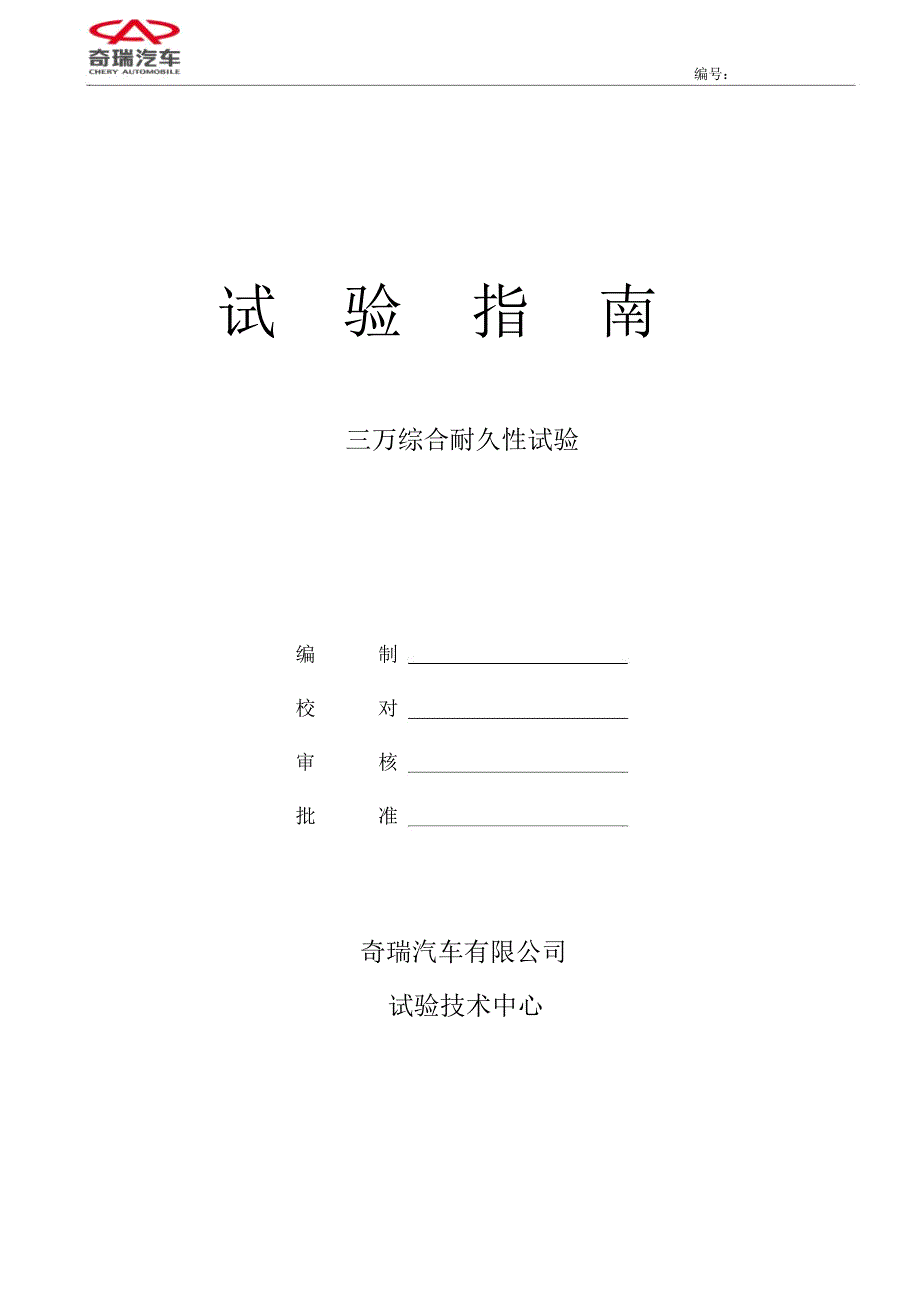

编号：试 验 指 南三万综合耐久性试验编 制校 对审 核批 准奇瑞汽车有限公司试验技术中心编号：目录1 (1)2 (1)3 (2)4 (3)(4)(5)(6)(7)(8)试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 1 -1 依据标准GB 7258-2004《机动车运行安全技术条件》GB/T 12534-1990《汽车道路试验方法通则》GB/T 12678-1990《汽车可靠性行驶试验方法》GB/T 12548-1990《汽车速度表、里程表检验校正方法》GB/T 12677-1990《汽车技术状况行驶检查方法》《车辆磨合试验方法》— 2006《可靠性耐久性试验故障分类和判别标准》GB/T 12674-1990《汽车质量（重量）参数测定方法》GB/T 5919-1998 《轿车质量分布》定远汽车试验场《汽车产品定型可靠性试验规程》东风汽车公司汽车试验场（襄樊） 《轿车及微型车产品定型可靠性行驶试验规范》2试验条件2.1 车辆要求 样车数量不低于两辆 , 功能状态及技术条件应满足设计任务书上规定的要求 样车应按照设计任务书要求装配齐全，搭载样件必须有总成零部件台架试验合格报告。
2.2 车辆载荷及载荷分布，参照 GB/T 12534-1990 及样车车型企业标准载荷有假人、水桶及沙袋，根据具体情况选用2.3 车用油料，参照样车车型企业标准执行2.4 试验场地磨合线路，公司规定的磨合路线具体如下：公司三号门 (右转 )、凤鸣湖路、转盘、齐落山路、凤鸣湖路、转盘、凤鸣湖路、尖山路、泰山路、转盘、龙山隧道、凤鸣湖路、公司一般公路转场路段及芜湖至青阳国道（ G318）具体如下：公司三号门、金湾、茶城转盘、二环、芜钢、马饮转盘、澛港、三山、横山、繁昌转盘、家发、南陵转盘、烟墩、青阳山路黟县山路（郭村 宏村）、定远试验场山路段高速环道定远试验场高环、襄樊试验场高环强化坏路第1 页共8 页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 2 -定远试验场强化坏路段、襄樊试验场强化坏路段右舵样车试验的山路试验、高环试验、强化试验都在定远试验场进行2.5 试验仪器及设备，见表 1表1序仪器 ( 设备) 名称型号精度数量备注号1工况记录仪//1套/ 辆2奇瑞 K81专用诊断仪//1个3数据采集分析系统//1套用于里程表、速度表校正4组合工具//1套用于样车维修5扭矩扳手0~100N.m± 1N.m1把6扭矩扳手0~300N.m± 1N.m1把7间隙尺0~2cm/1把8高度尺//1把9轮胎气压表/± 1kPa1块10标识笔//1支11直钢尺0~100mm/1把12数码相机//1台13四轮定位仪//1台14电子称重仪/±0.5kg1套3 试验运行3.1 试验项目 接车检查，参照 GB/T 12677-1990 及GB/T 12534-1990 执行，填写《接车检查表》 。
见附录一 样车四轮定位参数测量及调整，参照样车车型的企业标准执行行驶试验前测量一次，试验中视情况进行检测 样车质量参数测量，参照 GB/T 12674-1990 执行行驶试验前、试验中、试验后各测量一次 样车尺寸参数测量，主要确定试验前后悬架变化量、车身变形量、最小离地间隙大小及变化量、车身—门间隙的大小及变化量等等 里程表、速度表校正，参照 GB/T12548-1990 执行速度表校正在试验场性能道上进行 磨合行驶试验，参照 执行 综合试验里程分配、试验顺序，参照定远汽车试验场《汽车产品定型可靠性试验规程》、东风汽车公司汽车试验场（襄樊） 《轿车及微型车产品定型可靠性行驶试验规范》、 GB/T 12678-1990 执行每日行驶里程执行公司相关规定第2 页共8 页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 3 - 拆解检查主要检查车身、底盘等开裂情况，磨损干涉情况，紧固件松动情况等等包括半拆解及全拆解，此项视试验的具体情况决定怎样拆解3.2 试验步骤，见附录二试验步骤流程图3.3 行驶数据的采集及试验人员日常工作内容 驾驶员把行驶数据填写在 《奇瑞整车可靠性试验每日行驶记录表》 （以后简称《行驶记录表》）内，并把《行驶记录表》及时交给试验员。
行车期间的车辆检查由试验员及驾驶员共同按时完成，并由驾驶员把检查到的故障按规定记录在《行驶记录表》内 驾驶员负责行驶记录仪的记录操作工作， 试验员负责采集行驶记录仪记录的数据 故障的处理，按照公司规定运行 concern report 流程4 试验数据处理试验测得数据应满足 GB 7258— 2004中的要求4.1 车身各种间隙、距离数据的处理 测量的各种间隙的大小是否符合设计要求 试验前后，各种间隙、距离的变化量是否满足设计的要求4.2 样车质量（重量）数据的处理，试验前后样车质量（重量）轮荷、轴荷的变化量是否符合设计要求，是否满足 GB/T 5919-1998 的要求4.3 四轮定位参数的处理所测的四轮的参数，试验前后是否在样车车型所规定的范围之内4.4 《行驶记录表》记录数据的处理 统计样车在各种道路行驶所用的时间、加油量及行驶里程，计算平均速度，百公里油耗统计方法及内容可见附录三 统计故障里程的里程及次数计算平均的故障里程数，首次故障里程数，统计方法及内容可见附录四 可靠性耐久性试验故障模式和故障类别参照 执行故障汇总统计模式可见附录五第3 页共8 页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 4 -附录一 接车检查表VIN 码（或底盘编号）发动机编号1 表面划伤轮胎轮胎气压车门开启及关闭玻璃升降器开启及关闭门锁锁止、开启座椅调整机构点火开关前（后）雨刮器玻璃清洗装置2 大、小灯电喇叭转向灯仪表里程表读数空调风道空调系统工作情况发动机盖（行李仓）的开启备胎机油随车工具3 转向机及动力转向油发动机舱各管路走向发动机舱线束走向空调管路走向制动液离合器自由行程及总行程离合器轻便性挂档及换挡性能4制动效能主观评价制动踏板自由行程及总行程转向系统主观评价轮胎固定螺栓方向机总成制动管路有无干涉转向系统有无干涉5 副车架固定螺栓后减振器前减振器传动轴后轴固定螺栓其它检查人： 日期：第4 页共8 页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 5 -附图二 试验步骤流程图样车检查 参数测量 2 ）参数测量 拆解检查试验准备 1） 整理数据编写试验大纲 编制评审材料里程表、速度表校正样车评审编制试验报告工况记录仪安装调试样车处理磨合试验山路试验高环试验强化试验普路试验卸工况记录仪注1：准备工作包括申请油卡、道路委托单的申请、打备件领料单、保险临牌的申请等工作；注 2：主要是与试验开始时的参数测量相对应进行。
第5页共8页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 6 -附录三行驶数据统计路况山区公路道路及 高速环路行驶里程强化坏路普通路加磨合燃油消耗量数据行驶结果 备注01 02实际行驶里程（ km）技术车速 (km/h)加油量（ L）平均油耗（ L/100km）行驶时间 (h)实际行驶里程（ km）技术车速 (km/h)加油量（ L）平均油耗（ L/100km）行驶时间 (h)实际行驶里程（ km）技术车速 (km/h)加油量（ L）平均油耗（ L/100km）行驶时间 (h)实际行驶里程（ km）技术车速 (km/h)加油量（ L）平均油耗（ L/100km）行驶时间 (h)累计行驶里程（ km）累计燃油消耗（ L）平均油耗（ L/100km）平均车速 (km/h)行驶总时间 (h)第6 页共8 页试验指南名称 三万公里综合耐久性试验编者：韩智勇 版次： 001 页次： - 7 -附录四 故障统计表统计结果序号 统计项目01 02次数（次）一类故障首次故障里程（ km）次数（次）二类故障首次故障里程（ km）1次数（次）三类故障首次故障里程（ km）次数（次）四类故障首次故障。
