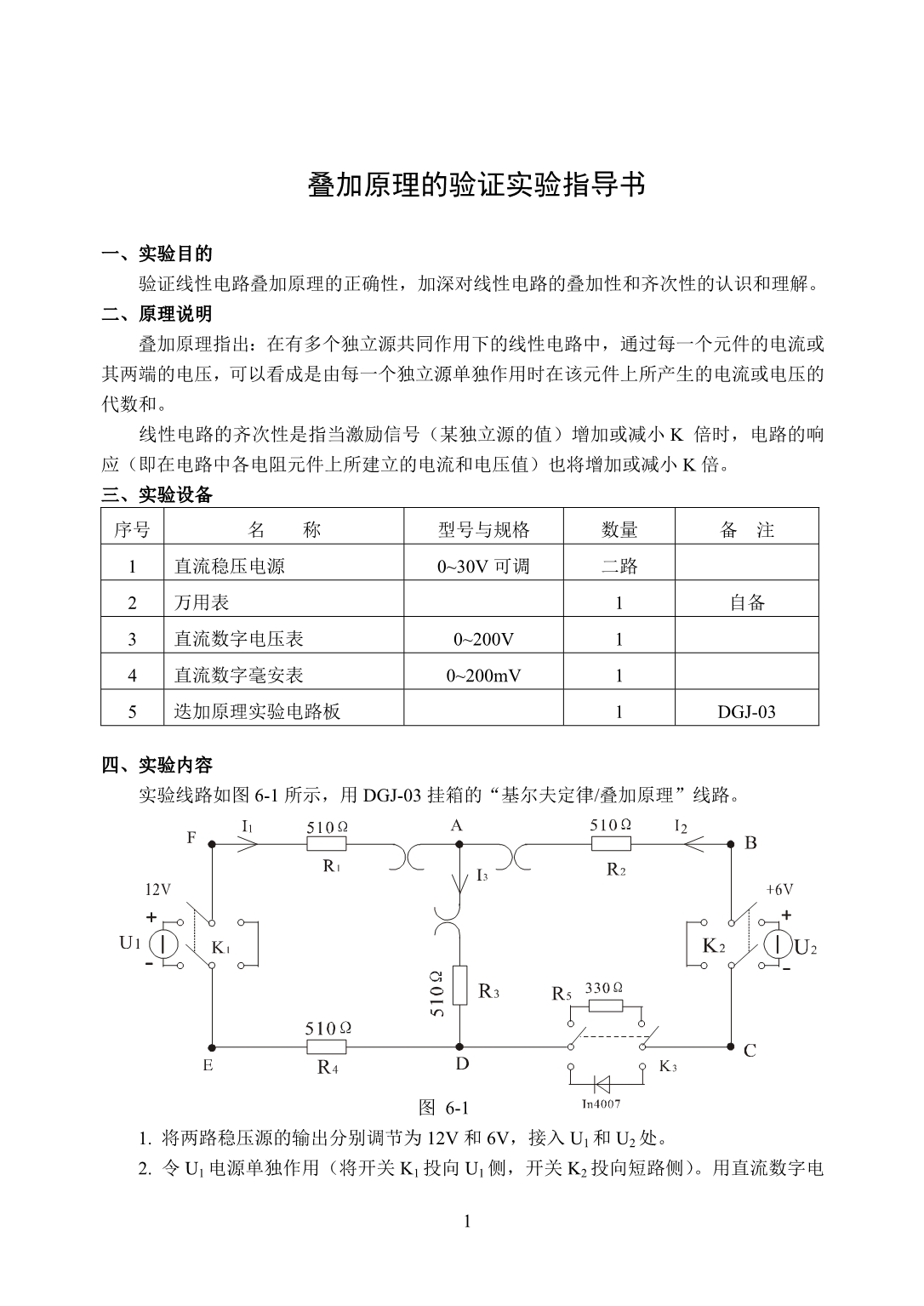

1 叠加原理的验证实验指导书一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和线性电路的齐次性是指当激励信号（某独立源的值）增加或减小 K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小 K 倍三、实验设备序号 名 称 型号与规格 数量 备 注1 直流稳压电源 0~30V 可调 二路2 万用表 1 自备3 直流数字电压表 0~200V 14 直流数字毫安表 0~200mV 15 迭加原理实验电路板 1 DGJ-03四、实验内容实验线路如图 6-1 所示，用 DGJ-03 挂箱的“基尔夫定律/叠加原理”线路图 6-11. 将两路稳压源的输出分别调节为 12V 和 6V，接入 U1 和 U2 处F 1 2 2 2. 令 U1 电源单独作用（将开关 K1 投向 U1 侧，开关 K2 投向短路侧） 用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表 6-1。
表 6-1测 量 项 目实 验 内 容U1(V)U2(V)I1(mA)I2(mA)I3(mA)UAB(V)UCD(V)UAD(V)UDE(V)UFA(V)U1 单 独 作 用U2 单 独 作 用U1、 U2共 同 作用2U2单 独 作 用3. 令 U2 电源单独作用（将开关 K1 投向短路侧，开关 K2 投向 U2 侧） ，重复实验步骤2 的测量和记录，数据记入表 6-14. 令 U1 和 U2 共同作用（开关 K1 和 K2 分别投向 U1 和 U2 侧） ， 重复上述的测量和记录，数据记入表 6-15. 将 U2 的数值调至＋12V，重复上述第 3 项的测量并记录，数据记入表 6-16. 将 R5（330Ω）换成二极管 1N4007（即将开关 K3 投向二极管 IN4007 侧） ，重复1～5 的测量过程，数据记入表 6-27. 任意按下某个故障设置按键，重复实验内容 4 的测量和记录，再根据测量结果判断出故障的性质表 6-2测 量 项 目实 验 内 容U1(V)U2(V)I1(mA)I2(mA)I3(mA)UAB(V)UCD(V)UAD(V)UDE(V)UFA(V)U1 单 独 作 用U2 单 独 作 用U1、 U2共 同 作用2U2单 独 作 用五、实验注意事项1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。
3 2. 注意仪表量程的及时更换六、预习思考题1. 在叠加原理实验中，要令 U1、U 2 分别单独作用，应如何操作？可否直接将不作用的电源（U 1 或 U2）短接置零？2. 实验电路中，若有一个电阻器改为二极管， 试问叠加原理的迭加性与齐次性还成立吗？为什么？七、实验报告1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性与齐次性2. 各电阻器所消耗的功率能否用叠加原理计算得出？ 试用上述实验数据，进行计算并作结论3. 通过实验步骤 6 及分析表格 6-2 的数据，你能得出什么样的结论？4. 心得体会及其他。
