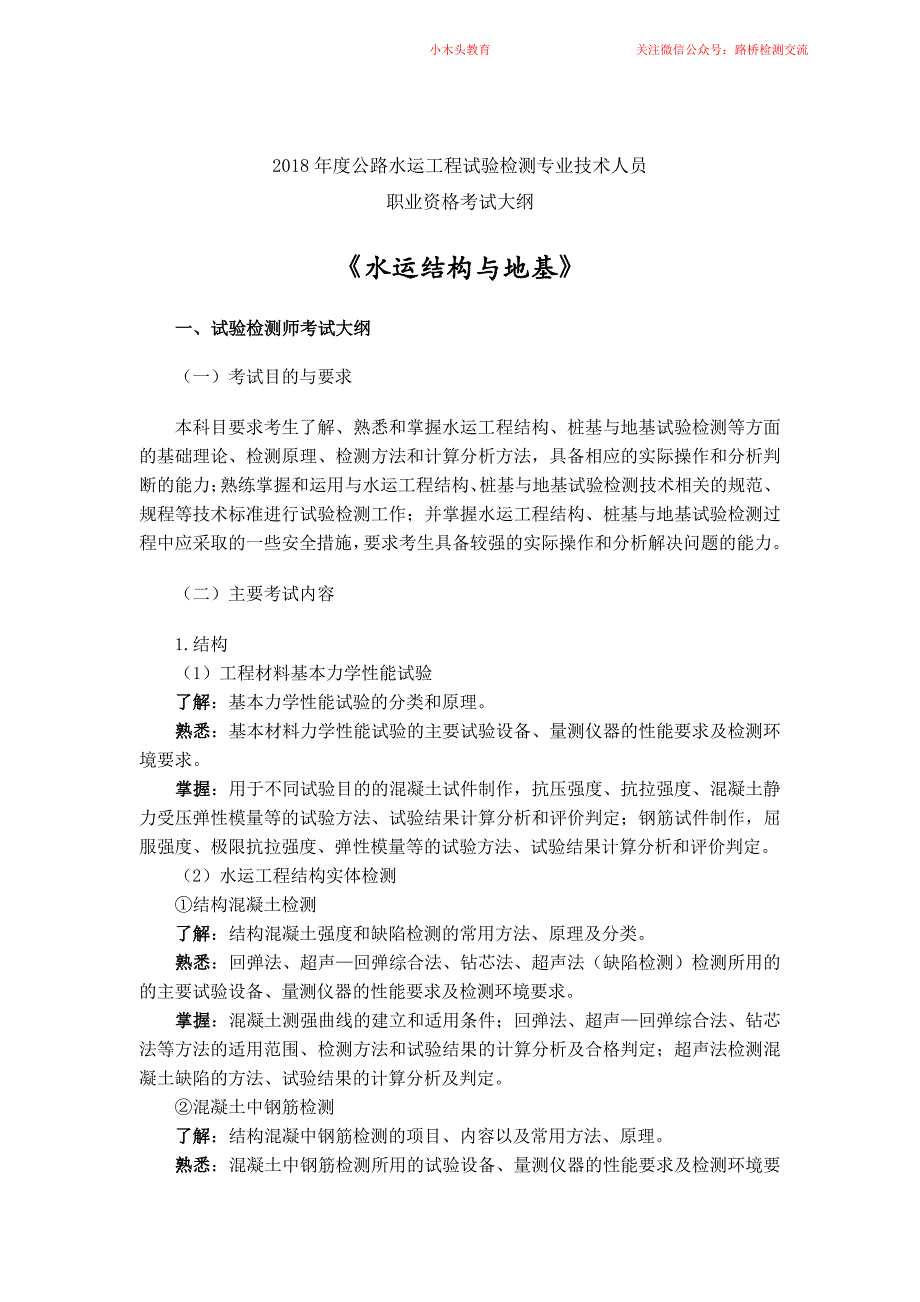

2018 年度公路水运工程试验检测专业技术人员 职业资格考试大纲 《水运结构与地基》 《水运结构与地基》 一、试验检测师考试大纲 一、试验检测师考试大纲 （一）考试目的与要求 本科目要求考生了解、熟悉和掌握水运工程结构、桩基与地基试验检测等方面 的基础理论、检测原理、检测方法和计算分析方法，具备相应的实际操作和分析判 断的能力； 熟练掌握和运用与水运工程结构、 桩基与地基试验检测技术相关的规范、 规程等技术标准进行试验检测工作；并掌握水运工程结构、桩基与地基试验检测过 程中应采取的一些安全措施， 要求考生具备较强的实际操作和分析解决问题的能力 （二）主要考试内容 1.结构 （1）工程材料基本力学性能试验 了解了解：基本力学性能试验的分类和原理 熟悉熟悉：基本材料力学性能试验的主要试验设备、量测仪器的性能要求及检测环 境要求 掌握掌握：用于不同试验目的的混凝土试件制作，抗压强度、抗拉强度、混凝土静 力受压弹性模量等的试验方法、试验结果计算分析和评价判定；钢筋试件制作，屈 服强度、极限抗拉强度、弹性模量等的试验方法、试验结果计算分析和评价判定 （2）水运工程结构实体检测 ①结构混凝土检测 了解了解：结构混凝土强度和缺陷检测的常用方法、原理及分类。
熟悉熟悉：回弹法、超声—回弹综合法、钻芯法、超声法（缺陷检测）检测所用的 的主要试验设备、量测仪器的性能要求及检测环境要求 掌握掌握：混凝土测强曲线的建立和适用条件；回弹法、超声—回弹综合法、钻芯 法等方法的适用范围、检测方法和试验结果的计算分析及合格判定；超声法检测混 凝土缺陷的方法、试验结果的计算分析及判定 ②混凝土中钢筋检测 了解了解：结构混凝中钢筋检测的项目、内容以及常用方法、原理 熟悉熟悉：混凝土中钢筋检测所用的试验设备、量测仪器的性能要求及检测环境要 小木头教育关注公众号：路桥检测交流 求 掌握掌握：钢筋保护层厚度、钢筋位置、钢筋直径和钢筋锈蚀的检测方法、试验结 果的计算分析与合格判定 ③钢结构检测 了解了解：焊缝质量及高强螺栓检测的常用方法、原理 熟悉熟悉：焊缝质量及高强螺栓检测所用的试验设备、量测仪器的性能要求及检测 环境要求 掌握掌握：焊缝质量的检测方法和试验结果的计算分析及判定；高强螺栓的检测方 法和试验结果的计算分析及判定 （3）结构构件静力试验 了解了解：构件类型及受力特点；内力、应力分布特点；构件刚度及变形特征；极 限状态的概念 熟悉熟悉：试验用仪器设备、量测仪表的性能要求及试验环境要求。
掌握掌握：试验装置的安装，试验加载方法、加载程序、测点布置、试验终止条件 以及试验过程中人员及仪器设备的安全措施等；试验结果的统计计算分析及判定； 承载能力分析计算 （4）结构动力试验 了解了解：结构动力试验的相关原理；动力特性参数；动荷载作用下的响应特性 熟悉熟悉：结构动力试验用的仪器设备、数据采集系统的技术性能指标 掌握掌握：结构动力特性试验的测试方法；结构动力响应参数的测试方法和数据处 理分析 （5）水工建筑物的原型观测与检测评估 ①水工建筑物原型观测 了解了解：水工建筑物的主要结构形式、施工工艺 熟悉熟悉：原型观测的基本原理、观测内容；观测安全与环境要求 掌握掌握：水运工程钢筋混凝土结构、预应力钢筋混凝土结构及钢结构的短期荷载 试验和长期原型观测技术，主要内容包括：结构尺寸；水平位移、垂直位移、倾斜、 裂缝、错台及外观观测等；大体积混凝土温度观测；力与应力观测；水位与潮位观 测；码头、泥面高程观测；观测成果的计算、分析 ②已建水工建筑物现场检测与评估 了解了解：水运工程中主要水工建筑物的结构形式、荷载情况等初步调查内容的要 求 熟悉熟悉： 已建水工建筑物评估分类， 各种不同条件下的评估内容、 评估分级标准。
掌握掌握： 混凝土耐久性检测内容、 检测方法与评估规定； 钢结构耐久性检测内容、 检测方法与评估分级标准；主要水工建筑物检测内容、检测方法与评估规定 （6）海港工程混凝土结构与钢结构防腐 ①混凝土结构防腐 小木头教育关注公众号：路桥检测交流 了解了解：海港工程混凝土结构腐蚀破坏原因；混凝土结构防腐设计的原则和技术 措施 熟悉熟悉：材料性能、结构形式及构造、特殊防腐蚀措施在海港工程混凝土结构防 腐中的作用和相关技术要求 掌握掌握：抗氯离子渗透、抗水渗透、抗冻性能试验方法、混凝土表面涂层、混凝 土表面硅烷浸渍、环氧涂层钢筋等特殊防腐蚀技术措施有关性能参数的检测方法； 检测结果的分析与评价 ②钢结构防腐 了解了解：海港工程中钢结构腐蚀原因、影响腐蚀的主要因素、防腐设计原则 熟悉熟悉：外加电流阴极保护、牺牲阳极保护、涂层保护和喷涂金属保护等的设计 方法、系统组成；各主要防腐方法的优缺点；不同环境中的主要防腐措施及维修管 理 掌握掌握：钢结构外观检查内容；锈蚀深度、涂层厚度、钢材厚度、表面粗糙度及 涂层附着力等检测方法；外加电流阴极保护、牺牲阳极保护系统质量检查及检测方 法；检测结果的分析与评价。
2.桩基与地下连续墙 （1）桩基的基础知识 了解了解：桩基础的作用和工作原理；桩基础设计内容；水运工程中常用桩的类型 及施工工艺；基桩试验检测的基本理论 熟悉熟悉：桩土间的荷载传递及桩侧摩阻力分布；桩土间的静力平衡；工程桩常见 的缺陷类型；综合判别桩身缺陷的方法；单桩破坏模式；相关技术标准与要求 掌握掌握：桩的分类；各种检测方法的适用条件；单桩极限承载力与承载力设计值 之间的关系；确定单桩轴向抗压、轴向抗拔、水平承载力的试验方法及结果的计算 分析方法；桩身完整性检测方法；试验检测过程中人员与仪器设备的安全措施等 （2）单桩轴向抗压静载试验 了解了解：单桩轴向抗压静载试验原理；桩身应力、应变测试常用传感器的种类及 特性 熟悉熟悉：锚桩反力、压重平台反力、锚桩+压重联合反力、自平衡等装置的适用条 件，桩身应力、应变测试传感器和桩身位移杆、位移丝的埋设方法，试验设备安装 要求等；桩的负摩阻力产生的条件及中性点的确定 掌握掌握：单桩轴向抗压静载试验方法；慢速维持荷载法、快速维持荷载法、自平 衡法的荷载分级、测读时间、稳定标准、终止加荷条件等；根据静载试验确定单桩 轴向抗压极限承载力及轴向抗压极限承载力标准值的方法；桩的轴向刚性系数测试 及计算方法；桩身轴力测试、计算方法及各土层桩侧摩阻力和桩端阻力的测试及分 析方法。
小木头教育关注公众号：路桥检测交流 （3）单桩轴向抗拔静载试验 了解了解： 单桩轴向抗拔静载试验原理； 桩身应力、 应变测试用传感器的常用品种、 特性 熟悉熟悉：抗拔试验的反力架及荷载设备安装方法，反力系统验算；抗拔桩桩身应 力、应变测试用传感器和桩身位移杆的埋设方法 掌握掌握：单桩轴向抗拔静载荷试验方法；单桩抗拔试验的荷载分级、测读时间、 稳定标准、终止加载条件等；根据试验结果确定单桩轴向抗拔极限承载力和计算桩 侧抗拔摩阻力的方法 （4）单桩水平静载试验 了解了解：承受水平力桩的桩身内力和变形计算的几种主要方法及和适用条件；水 平力试验目的及试验原理； 桩身埋设有测量应力、 应变传感器时， 桩身弯矩的测试、 计算、分析方法 熟悉熟悉：水平静载试验加载装置、量测仪表、终止加荷条件；水平静载试验的几 种常用加载方法；影响单桩水平承载力的因素；熟悉非线性的P～Y曲线法和N～L 法 掌握掌握：单向单循环维持荷载法和单向多循环加载法的加卸载方法；单桩水平临 界荷载、单桩水平极限承载力以及水平极限承载力标准值的确定方法；单桩水平地 基反力系数随深度增长的比例系数m值的计算方法；H～y曲线、H～t～y曲线、 lgH～ lgy曲线、H～Δy/ΔH曲线以及H～m曲线的绘制。
（5）高应变动力检测 了解了解：高应变动力检测法分析桩侧土阻力分布、桩锤的性能指标、打桩时桩身 锤击应力及瞬时沉降特性、贯入度观测等 熟悉熟悉：锤击应力波在桩身的传递；高应变动力检测法确定桩轴向承载力的基本 原理、适用条件和分析方法；传感器的校准、安装要求；人员及设备的安全措施； 桩身锤击应力控制范围及降低桩身锤击应力的主要措施 掌握掌握：高应变动力检测法的仪器设备性能及检测前准备工作；高应变动力检测 步骤；实测曲线的判别；桩周及桩端土对实测曲线的影响；CASE 法和实测曲线拟合 法的基本假定、 计算分析方法； 实测曲线拟合法中主要参数的适用范围和拟合方法； 桩身完整性分析及判定方法 （6）试打桩与打桩监控 了解了解：试打桩与打桩监控的目的和检测方法 熟悉熟悉：高应变检测方法；水运工程中常用打桩工艺 掌握掌握：桩型、桩锤、垫层及土层对桩身锤击应力的影响；不同材质桩的桩身压 应力和拉应力控制范围；如何根据检测结果综合评价打桩设备和沉桩能力 （7）低应变反射波法检测 了解了解：低应变反射波法检测目的及仪器设备和传感器性能要求。
熟悉熟悉：低应变反射波法检测桩身完整性的基本原理、适用范围；不同桩型的结 小木头教育关注公众号：路桥检测交流 构特性及桩侧土对实测曲线的影响 掌握掌握：低应变反射波法检测步骤；各种缺陷的波形特征，桩身完整性评价方法 及完整性类别 （8）声波透射法检测 了解了解：声波透射法测试仪器的基本性能；声波透射法的适用范围 熟悉熟悉：声波透射法的基本原理，换能器的性能要求 掌握掌握：声波透射法的埋管方式、检测步骤；声速、波幅、频率等声学参数的计 算方法；桩身混凝土异常值判别；桩身完整性和地连墙混凝土完整性的综合判定、 缺陷位置和范围的确定、缺陷性质和成因分析 (9)钻芯法检测 了解了解:钻芯法检测的目的和适用条件 熟悉熟悉:钻芯方法及对钻芯设备的要求；芯样抗压强度试验设备性能指标 掌握掌握:芯样试件的选用和制作；芯样试件抗压强度试验方法、操作及抗压强度确 定；桩身完整性和地下连续墙墙身混凝土质量判定 （10）钻孔灌注桩成孔、地下连续墙成槽检测 了解了解：钻孔灌注桩成孔、地下连续墙成槽检测的目的及所用仪器设备的性能要 求 熟悉熟悉：钻孔灌注桩成孔、地下连续墙成槽检测的基本原理、适用范围；泥浆性 质及桩侧土对检测的影响。
掌握掌握：钻孔灌注桩成孔、地下连续墙成槽检测步骤；数据分析处理 （11）锚杆抗拔试验与检测 了解了解：工程锚杆的类型；不同锚杆的植入方法；锚杆嵌岩桩中锚孔构造及锚杆 在桩内的锚固方法 熟悉熟悉：工程锚杆的作用及适用范围；试验设备及安装 掌握掌握：不同锚杆的基本试验及验收试验方法；试验结果的分析及评定 （12）基桩钢筋笼长度检测 了解了解：钢筋笼长度检测仪器的基本性能；适用范围 熟悉熟悉：钢筋笼长度检测的基本原理；仪器的性能要求 掌握掌握：钢筋笼长度检测的检测步骤；计算分析 3.地基与基础 （1）基础知识 ①土的物理力学性质和岩土分类 了解了解:土的成因； 土的形成年代； 土的三相组成； 土中液态水的类型； 土的结构； 土的颗粒级配和土的压实性；岩土工程勘察的阶段划分、内容及勘察报告的使用； 岩石与岩体的风化程度、弹性纵波波速和岩石强度的基本概念 熟悉熟悉: 岩土的分类；碎石土、砂土、粉土、黏性土、淤泥性土、混合土和人工 填土的特性；级配曲线、不均匀系数、曲率系数的确定和应用 小木头教育关注公众号：路桥检测交流 掌握掌握：土的物理性质指标的计算和应用；物理力学性质指标换算方法；砂土相 对密度的计算与判别；土的最优含水率和最大干密度、黏性土的稠度状态、界限含。
