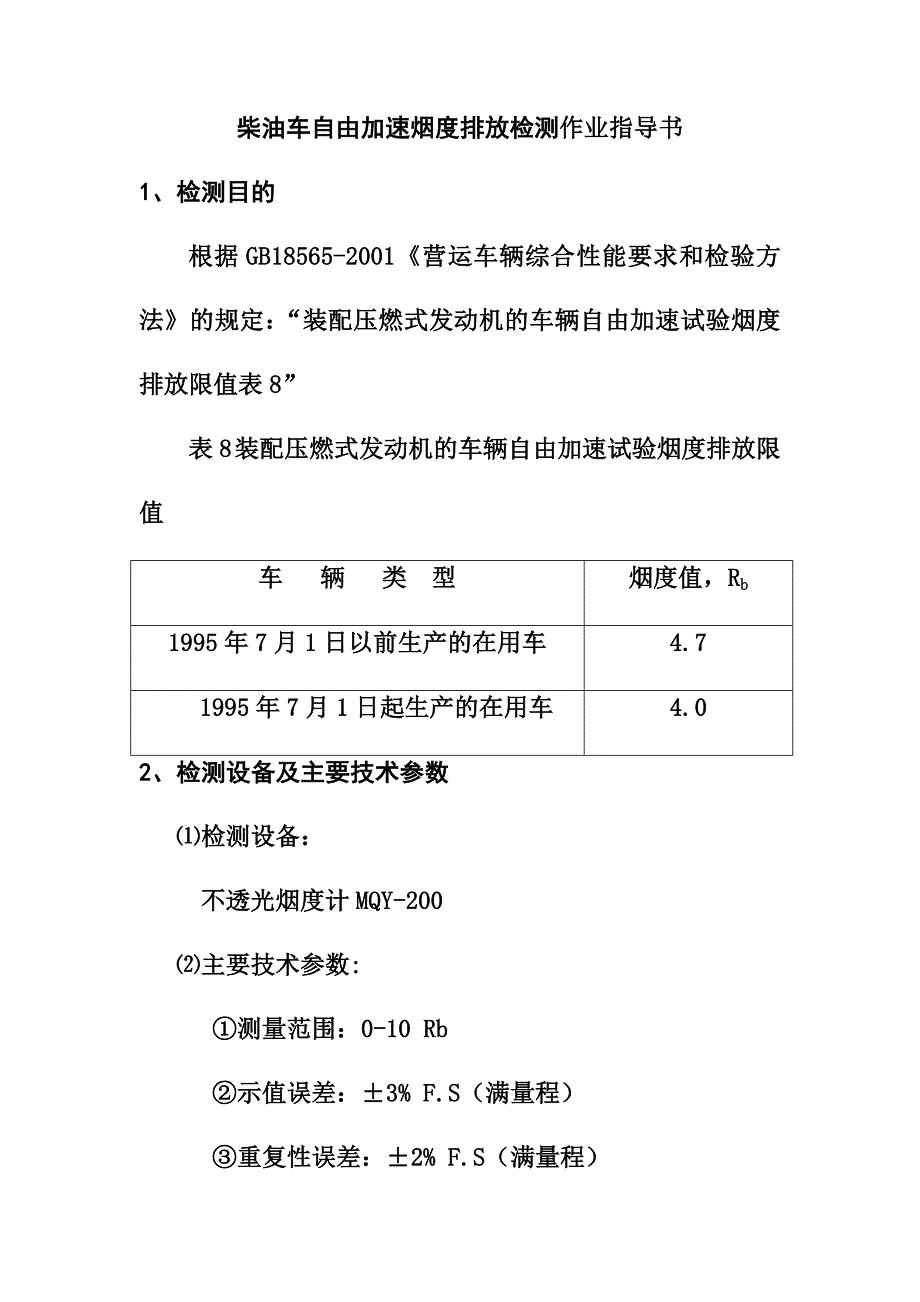

柴油车自由加速烟度排放检测作业指导书1、检测目的根据GB18565-2001《营运车辆综合性能要求和检验方法》的规定：“装配压燃式发动机的车辆自由加速试验烟度排放限值表8”表8 装配压燃式发动机的车辆自由加速试验烟度排放限值车 辆 类 型烟度值，Rb1995年7月1日以前生产的在用车4.71995年7月1日起生产的在用车4.02、检测设备及主要技术参数⑴检测设备：不透光烟度计MQY-200⑵主要技术参数:①测量范围：0-10 Rb②示值误差：±3% F.S（满量程）③重复性误差：±2% F.S（满量程）① 零点漂移：±3% F.S（满量程）/小时② 抽气量：330±15ml③ 抽气动作时间：1.4±0.2S④ 泄漏量：不大于1.5ml/min⑤ 取样方式:活塞式抽气泵定容抽气⑥ 滤纸有效工作面直径:32mm⑦ 取样管:长度5m,直径5mm3、检测步骤(1)每天开机前，检查取样管是否安装固定好2)电源电压，待电压稳定后给仪器送电3)打开电源，预热5min，工作前进行零位校正，并且保证滤纸符合规格，洁白无污，传送滤纸的装置工作良好，保证压缩空气系统和烟度检测系统工作正常4)被检车的排气系统不得有泄漏，并保证取样管能插入排气管不少于30cm，柴油不得添加消烟剂，发动机达到规定的热状态。
5)检测时，将取样管探头逆气流固定在排气管内，并使其中线与排气管轴线平行6)仪器的踏板开头固定与油门踏板上端位置，引导系统指示“烟度检测，探头插入排气管中”，复位烟度计清零按钮，在引导系统上显示“踏油门”时，引车员将油门踏板迅速踏到底，当引导系统显示“放油门”时，引车员应迅速放开油门踏板7)约11秒后引导系统重新指示“踏油门”，引车员再一次将油门踏板踏到底，约四秒钟重复上一次的动作三次同样的操作完成后，烟度计自动算出三次的平均值传给计算机，并在引导系统上显示测量结果8)检测工作完成后，再开机5分钟后再关电源4、仪器保养⑴采样完毕，应及时用压缩空气清扫，以免附着在管壁上的碳粒影响下一次测量结果⑵光电检测装置在使用一段时间后，由于硒光电池的变化及其他因素的影响，必须进行校准，校准时用标准样纸进行校对，按校对按钮使显示值与标准样纸值相等3)经常检查抽气泵系统的气密性4)仪器要保存在干燥、清洁、空气流通、湿度小于80%、无腐蚀气体的环境中5)仪器每年检定一次，每三个月自校一次。
