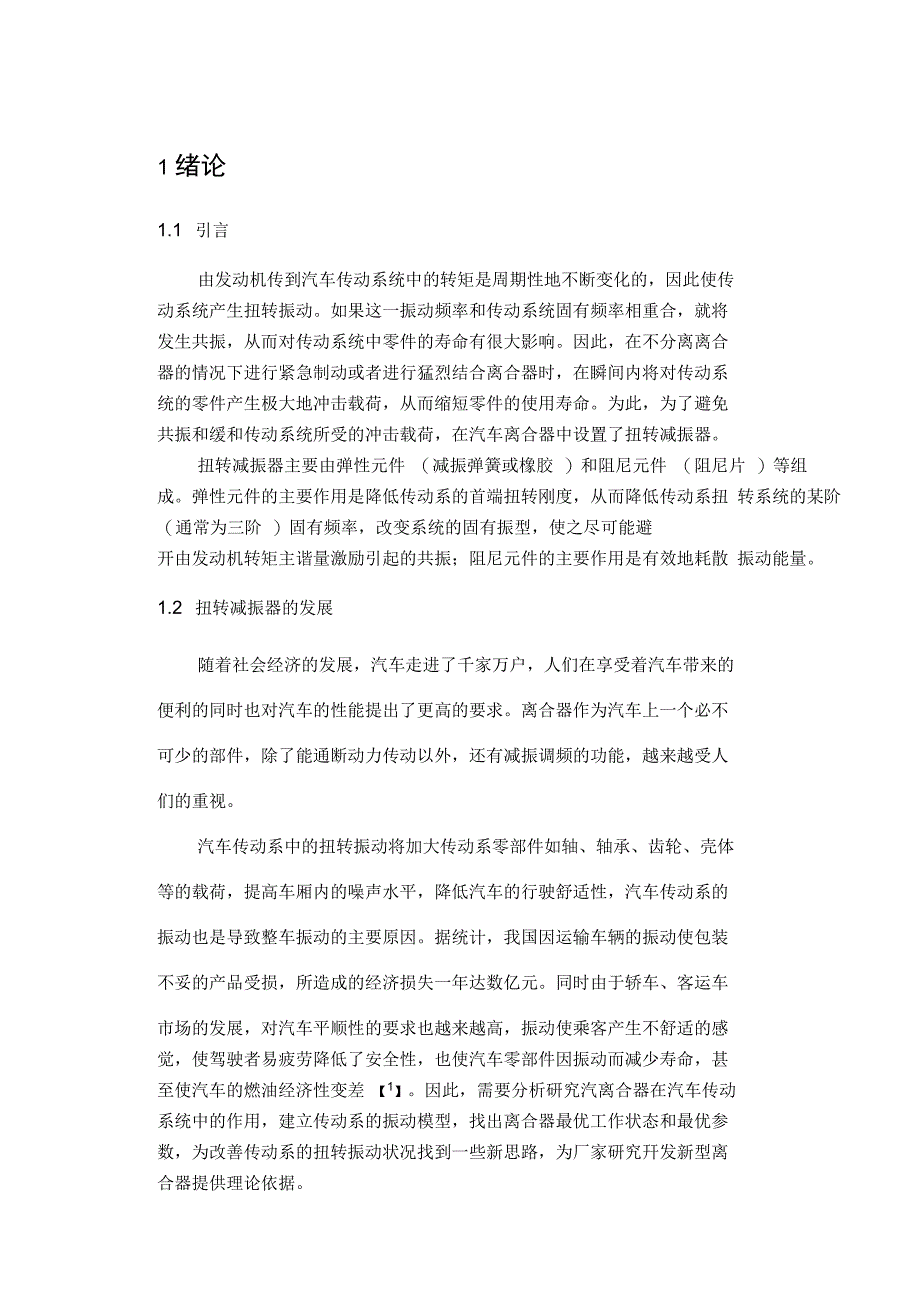

1 绪论1.1 引言由发动机传到汽车传动系统中的转矩是周期性地不断变化的，因此使传 动系统产生扭转振动如果这一振动频率和传动系统固有频率相重合，就将 发生共振，从而对传动系统中零件的寿命有很大影响因此，在不分离离合 器的情况下进行紧急制动或者进行猛烈结合离合器时，在瞬间内将对传动系 统的零件产生极大地冲击载荷，从而缩短零件的使用寿命为此，为了避免 共振和缓和传动系统所受的冲击载荷，在汽车离合器中设置了扭转减振器扭转减振器主要由弹性元件 （减振弹簧或橡胶 ）和阻尼元件 （阻尼片 ）等组 成弹性元件的主要作用是降低传动系的首端扭转刚度，从而降低传动系扭 转系统的某阶 （通常为三阶 ）固有频率，改变系统的固有振型，使之尽可能避 开由发动机转矩主谐量激励引起的共振；阻尼元件的主要作用是有效地耗散 振动能量1.2 扭转减振器的发展随着社会经济的发展，汽车走进了千家万户，人们在享受着汽车带来的便利的同时也对汽车的性能提出了更高的要求离合器作为汽车上一个必不可少的部件，除了能通断动力传动以外，还有减振调频的功能，越来越受人们的重视汽车传动系中的扭转振动将加大传动系零部件如轴、轴承、齿轮、壳体等的载荷，提高车厢内的噪声水平，降低汽车的行驶舒适性，汽车传动系的振动也是导致整车振动的主要原因。
据统计，我国因运输车辆的振动使包装不妥的产品受损，所造成的经济损失一年达数亿元同时由于轿车、客运车市场的发展，对汽车平顺性的要求也越来越高，振动使乘客产生不舒适的感 觉，使驾驶者易疲劳降低了安全性，也使汽车零部件因振动而减少寿命，甚 至使汽车的燃油经济性变差 【1】因此，需要分析研究汽离合器在汽车传动 系统中的作用，建立传动系的振动模型，找出离合器最优工作状态和最优参 数，为改善传动系的扭转振动状况找到一些新思路，为厂家研究幵发新型离 合器提供理论依据现今所用的盘片式离合器的先驱的多片盘式离合器，它是直到 1925年以后才出现的多片离合器最主要的优点是，在汽车起步时离合器的接合比 较平顺，无冲击20世纪20年代末，直到进入30年代时，只有工程车辆、 赛车和大功率的轿车上使用多片离合器多年的实践经验和技术上的改进使 人们逐渐趋向与首选单片干式摩擦离合器，因为它具有从动部件转动惯量 小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻底等优点，而且在 结构上采取一定措施，已能做到接合平顺，因此现在广泛用于大、中、小各 类车型中如今单片干式摩擦离合器在结构设计方面相当完善采用具有轴 向弹性的从动盘，提高了离合器接合时的平顺性。
离合器从动盘总成中装有 扭转减振器，防止了传动系统的扭转共振，减小了传动系噪声和动载荷，随 着人们对汽车舒适性要求的提高，离合器已在原有基础上得到不断改进，汽 车上愈来愈多地采用具有双质量飞轮的扭转减振器，能更有效地降低传动系 统的噪声1.3目前通用的从动盘减振器在特性上存在如下局限性：1）它不能使发动机、变速器振动系统的固有频率降低到怠速转速以下， 因此不能避免怠速转速时的共振研究表明，发动机、变速器振动系统固有 频率一般为40〜70Hz，相当于四缸发动机转速 1200〜2100r /min，或六 缸发动机转速800〜1400r / min，一般均高于怠速转速2）它在发动机实用转速 1000〜2000r / min范围内，难以通过降低减 振弹簧刚度得到更大的减振效果因为在从动盘结构中，减振弹簧位置半径较小，其转角又受到限制，如降低减振弹簧刚度，就会增大转角并难于确保 允许传递转矩的能力2扭转减振器的结构类型与功用2.1扭转减振器的结构类型扭转减振器结构大体相近，主要差异在于采用不同的弹性元件和阻尼装 置扭转减振器具有线性和非线性特性两种采用圆柱螺旋弹簧和摩擦元件的扭转减振器得到了最广泛应用。
在这种 结构中，从动片和从动盘毂上都幵有六个窗口，在每个窗口中装有一个减振 弹簧，因而发动机转矩由从动片传给从动盘穀时必须通过沿从动片圆周切向 布置的弹簧，这样即将从动片和从动盘毂弹性的连接在一起，从而改变了传 动系统的刚度但六个弹簧属统一规格并同时其作用时，扭转减振器的弹性 特性为线性的这种具有线性特性的扭转减振器，结构较为简单，单级线性 减振器的扭转特性，其弹性元件一般采用圆柱螺旋弹簧，广泛应用于汽油机 汽车中当六个弹簧属于两种或三种规格且刚度由小变大并按先后次序进入 工作时，则称为两级或三级非线性扭转减振器这种非线性减振器，广泛为 现代汽车尤其是柴油发动机汽车所采用当发动机为柴油机时，由于怠速时发动机旋转不均匀度较大，常引起变 速器常啮合齿轮齿间的敲击，从而产生令人厌烦的变速器怠速噪声在扭转 减振器中另设置一组刚度较小的弹簧，使其在发动机怠速工况下起作用，以 消除变速器怠速噪声，此时可得到两级非线性特性，第一级的刚度很小，称图1-1单级线性减速器的扭转特性2.2扭转减振器的功用扭转减 振器主 要由弹性元 件（减振弹簧或模胶）和阻尼 元件（阻尼片）等组成弹性元件的主要作用是降低传动系的首端扭转刚度，从而降 低传动系扭转系统的某阶 （通常为三阶 ）固有频率，改变系统的固有挮型，使之尽可能避开由发动机转矩主谐量激励引起的共振；阻尼元件 的主要作用是有效地耗散振动能量。
所以， 扭转减振器具有如下功能：（ 1 ）降低发动机曲轴与传，动系接合部分瘄扭转刚度，调谐传 动系扭振固有频率 2 ）增加传动系扭振阻尼，抑制扭转共振响应振幅，并衰减因 冲击而产生的眬态扭振 3 ）控制动力传动系总成怠速旴离合器与变速器轴系的扭振， 消减变速器怠速噪声和主减速器与变速器的扭振与噪声 4 ）缓和非稳定工况下传动系的扭转冲击载荷和改善离合器的 接合平顺性3 扭转减振器机构原理在现代汽车上一般都采用带扭转减振器的离合器 ,用以避免汽车传动系统的共振 , 缓和冲击 ,减少噪声 ,提高传动系统零件的寿命 , 改善汽车行使的舒 适性,并使汽车平稳起步扭转减振器主要由从动片，从动盘毂，摩擦片，减 振盘，减振弹簧等组成，由下图 4.1 可以看出，摩擦片 1， 13 分别用铆钉 14 ， 15 铆在波形弹簧片上，而后者又和从动片铆在一起从动片 5 用限位销 7 和减振 12 铆在一起这样，摩擦片，从动片和减振盘三者就被连在一 起了在从动片 5 和减振盘 12 上圆周切线方向开有 6 个均布的长方形窗孔， 在在从动片 和减振盘之间的从动盘毂 8 法兰上也开有同样数目的从动片窗孔，在这些窗孔中装有减振弹簧 11 ,以便二者弹性的连接起来。
在从动片和减振盘的窗孔上都制有翻边，这样可以防止弹簧滑脱出来在从动片和从动 盘毂之间还装有减振摩擦片 6，9 o当系统发生扭转振动时， 从动片与减振盘 相对从动盘毂发生来回转动，系统的扭转能量会很快被减振摩擦片的摩擦所 吸收图3-1扭转减振器结构图1 ,13 —摩擦片；2 ,14 ,15 —铆钉；3 —波形弹簧片；4 —平衡块；5 —从 动片；6，9 —减振摩擦；7—限位销；8 —从动盘毂；10 —调整垫片；11 — 减振弹簧；12 —减4摩擦片的设计4 .1摩擦片外径D、内径d和厚度h的确定摩擦片外径是离合器的主要参数，它对离合器的轮廓尺寸、质量和使用寿命有决定性的影响当离合器结构形式与摩擦片材料已选定，发动机最大转矩 Temax已知，适当选取后备系数B和单位压力 P0，可估算出摩擦片外径摩擦片外径D（ mm ）也可以根据发动机最大转矩 Temax（ N.m ）按如下经验 公式选用D Kd ； Temax （3.1 ）式中，Kd为直径系数，取值范围见表 3-1 o由选车型得 Temax二 372N m， KD =17 ，则将各参数值代入式后计算得 D=328mm表3-1直径系数Kd的取值范围车 型直径系数Kd乘用车14.6最大总质量为1.8〜14.0t的商用车16.0〜18.5（单片离合器）13.5〜15.0（双片离合器）最大总质里大于14.0t的商用车22.5 〜24.0根据离合器摩擦片的标准化，系列化原则，根据下表 3-2表3-2离合器摩擦片尺寸系列和参数（即 GB1457 — 74 ）外径D/mm160180200225250280300325350内径d/mm110125140150155165175190195厚度h/3.23.53.53.53.53.53.53.54C =d/D0.680.690.700.660.580.580.580.550.547407935701 - C 30.6760.6670.6570.7030.7620.7960.8020.8000.827单位面积F/ cm3106132160221302402466546678可取：摩擦片相关标准尺寸：外径 D=300mm 内径d=175mm 厚度h=3.5mm4.2 摩檫片的材料选取与与从动片的固紧方式摩擦片的工作条件比较恶劣，为了保证它能长期稳定的工作，根据汽车的的使用条件，摩擦片的性能应满足以下几个方面的要求：（1 ）应具有较稳定的摩擦系数，温度，单位压力和滑磨速度的变化对摩擦 系数的影响小。
2） 要有足够的耐磨性，尤其在高温时应耐磨3） 要有足够的机械强度，尤其在高温时的机械强度应较好（4） 热稳定性要好，要求在高温时分离出的粘合剂较少，无味，不易烧焦（5） 磨合性能要好，不致刮伤飞轮与压盘等零件的表面（6 ）油水对摩擦性能的影响应最小（7 ）结合时应平顺而无“咬住”和“抖动”现象由以上的要求，目前车用离合器上广泛采用石棉塑料摩擦片， 是由耐热和化学稳定性能比较好的石棉和粘合剂与其它辅助材料混合热压而成，其摩擦 系数大约在0.3左右这种摩擦片的缺点是材料的性能不稳定，温度，滑磨 速度与单位压力的增加都将摩擦系数的下降和磨损的加剧 所以目前正在研制具有传热性好、强度高、耐高温、 耐磨和较高摩擦系数（可达0.5左右） 的粉末冶金摩擦片和陶瓷摩擦材料等在该设计中选取的是石棉合成物制成的摩擦材料固紧摩擦片的方法采用较 软的黄铜铆钉直接铆接，采用这种方法后，当在高温条件下工作时，黄铜铆 接有较高的强度，同时，当钉头直接与主动盘表面接触时，黄铜铆钉不致像 铝铆钉那样会加剧主动盘工作表面的局部磨损，磨损后的生成物附在工作表 面上对摩擦系数的影响也较小这种铆接法还有固紧可靠和磨损后换装摩擦片方便等优点5扭转减振器主要参数选择与设计计算离合器从动盘上扭转减振器的性能参数计算：（1 ）确定发动机飞轮处激振力矩谐量和发动机工作转速范围的频谐；（2）选择车辆传动系动力学计算模型，写出计算模型的运动方程，并确 定计算模型中有关车辆的惯性参数和弹性参数，同时要对扭转减振器的特性 进行初步估算；（3） 找出简化模型在各档下的固有频率和振型，把它和激振频率作比 较，由此确定在各档下发动机工作转速范围内出现共振的可能性；（4） 选择不同的摩擦力矩，使用计算机根据计算模型作数值模拟计算, 确定最佳摩擦力矩，依据是，考虑在各档下发动机的所有工况，在变速器输 入轴上的弹性力矩幅值为最小；( 5)确定预紧力矩(6) 有摩擦力矩、极限力矩和预紧力矩，确定减振弹簧的布置尺寸与 几何尺寸，确保减振弹簧有足够的使用寿。
